Proxxon PD400上齿底座结构设计

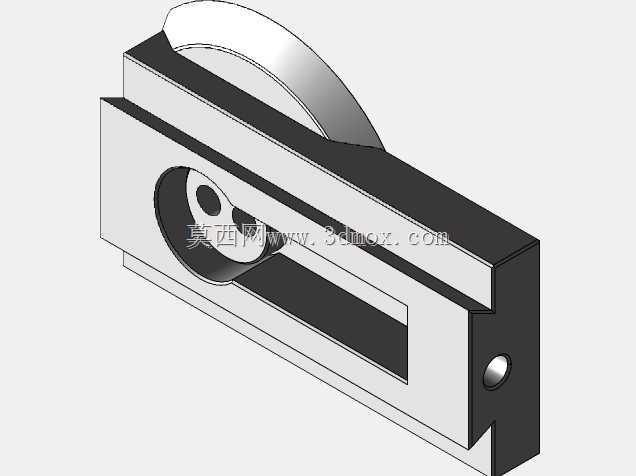

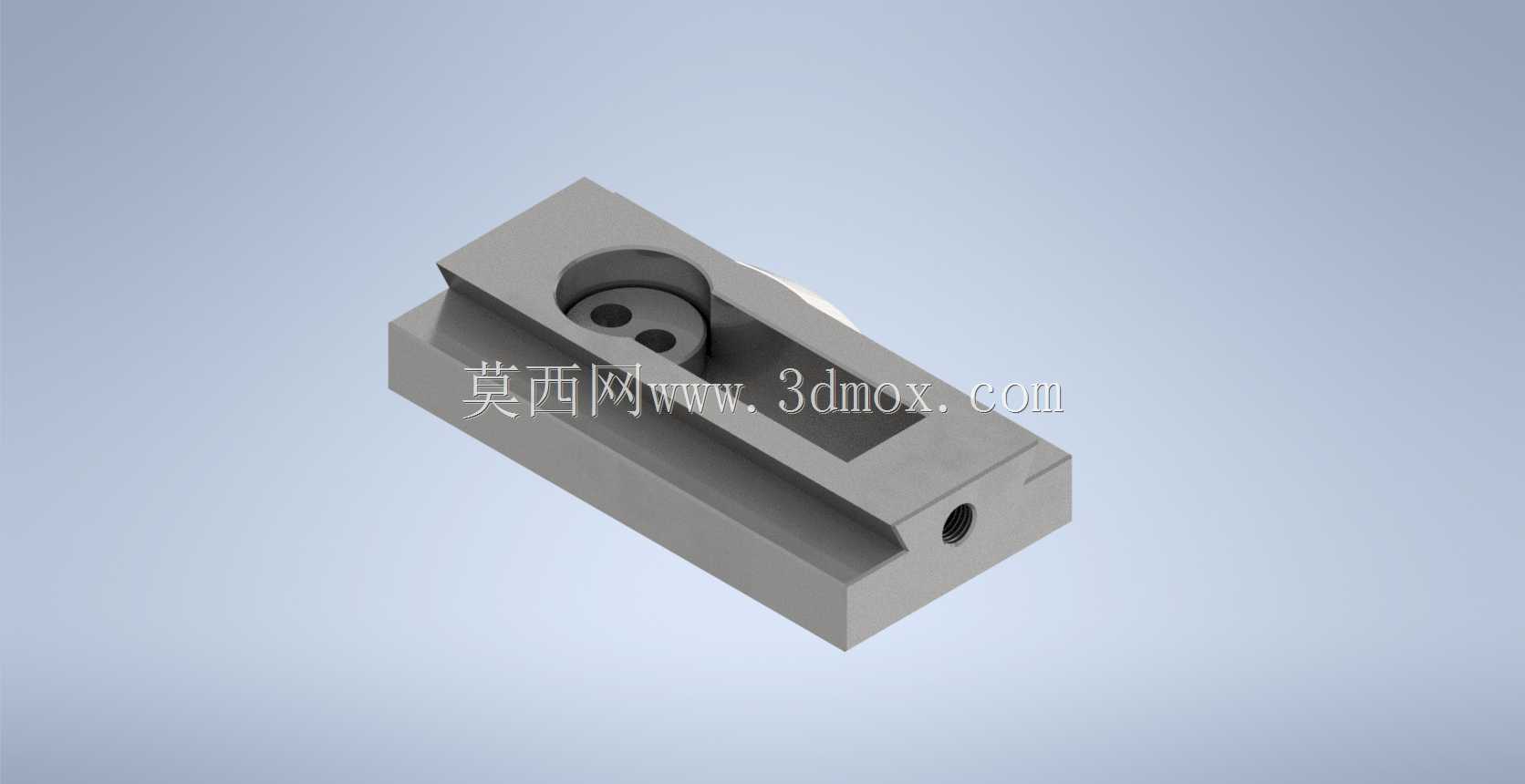

　　在小型精密车床的进给与夹持系统中，上齿底座是承担卡装定位、载荷传递的核心衔接构件，这款适配Proxxon PD400系列车床的上齿底座，主要服务于小型精密加工场景下的工件卡装工位，多用于仪表零件、小型五金件的车削加工工序中，作为上齿组件与床身导轨之间的连接载体，它需要同时满足定位精度保持、切削载荷传导、滑动导向配合三类核心功能要求。从结构设计逻辑来看，该底座采用整体式块状结构设计，主体为长方体构型，底部设置与车床导轨匹配的导向滑槽，滑槽的形位公差严格匹配PD400车床的导轨截面参数，保证装配后滑动过程无卡滞、无间隙窜动，避免加工过程中出现振纹影响工件表面质量。底座上部开设的沉槽结构用于容纳上齿卡装组件，

　　槽内预留的两个定位销孔用于固定上齿的转动销轴，侧部开设的螺纹孔用于安装锁紧顶丝，在调整好上齿的卡装位置后，可通过顶丝实现位置锁止，防止切削受力时组件移位。从安装边界来看，该底座的整体外廓尺寸完全适配PD400车床的上刀架安装空间，滑槽的宽度、深度与导轨的配合间隙控制在0.02mm以内，既保证滑动顺畅，又能控制定位误差在精密加工允许的范围内。设计过程中充分考虑了小型车床的加工载荷特性，底座的壁厚设置兼顾了结构刚性与整体重量，避免过重导致手轮进给操作费力，同时槽体的转角处均设置工艺圆角，减少应力集中，提升构件的疲劳寿命，在频繁的卡装调整、切削受力工况下，不会出现局部变形导致的精度丧失。在实际应用场景中，

　　该底座直接决定了上齿卡座的定位稳定性，当进行小型轴类、盘类零件的端面车削、外圆精车工序时，底座的刚性直接传递到卡装端，若底座存在配合间隙或结构刚性不足，会导致工件出现让刀现象，直接影响加工尺寸精度。设计时针对上齿组件的运动轨迹做了避让设计，槽体的长度方向预留足够的行程空间，满足不同直径工件的卡装调整需求，侧部的螺纹孔位置经过反复校核，保证锁紧顶丝的施力点正对导轨接触面，锁止时不会导致底座出现偏斜，保证卡装中心与车床主轴中心的同轴度要求。
