CNC3040T主轴安装固定座结构设计

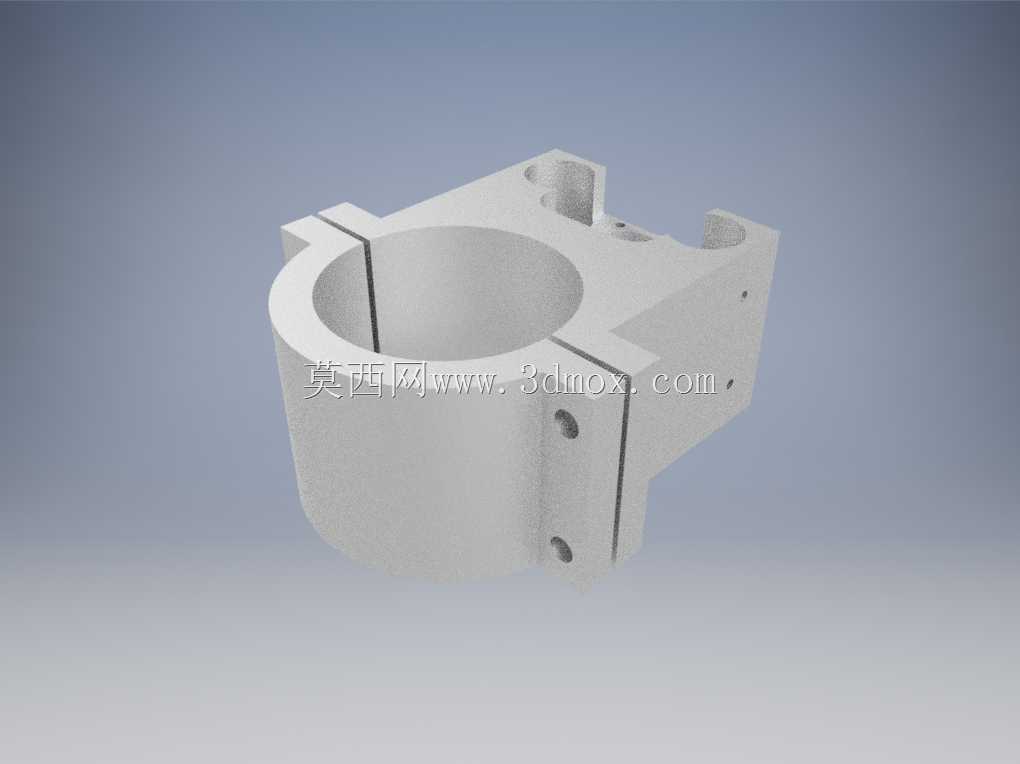

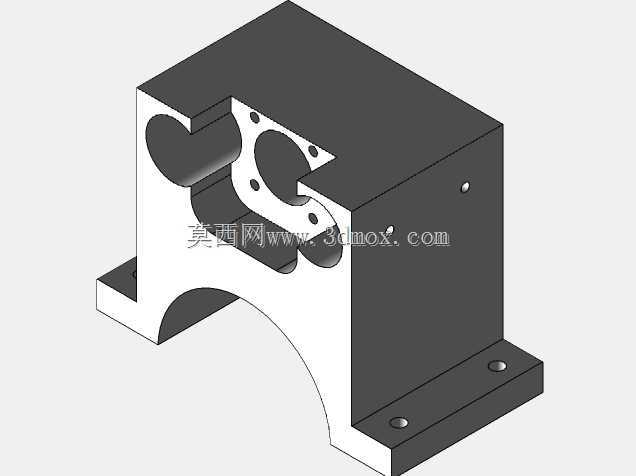

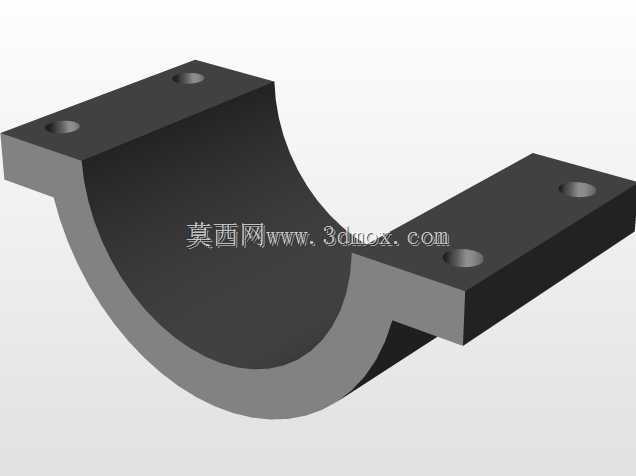

　　这款构件是小型数控雕刻铣床的主轴安装承载部件，主要适配3040规格台式CNC设备的主轴装配需求，在桌面级数控加工设备的传动支撑体系中承担核心定位作用。日常加工场景里，这类固定座直接决定高速旋转主轴的同轴度稳定性，不管是做亚克力板材切割、软金属浮雕铣削，还是PCB板钻孔作业，座体的刚性表现都会直接传导到加工面的光洁度与尺寸精度上。从结构设计逻辑来看，整体采用一体式铸铝坯铣削成型的思路，主体大直径内孔用于抱紧主轴套筒，孔侧开设的贯通开槽是抱紧调节结构，配合侧边阵列的锁紧螺丝孔，可实现一定直径范围内主轴的夹紧固定，同时能微调主轴的伸出长度，适配不同长度刀具的加工行程需求。座体侧向延伸的安装凸台带有定位销孔与螺丝过孔，

　　用于和设备Z轴滑台的连接板完成刚性连接，凸台上的减重孔在不降低结构刚性的前提下减少了整体重量，降低Z轴升降传动的负载。设计阶段需要重点把控几个尺寸边界：首先是主体内孔的圆柱度公差，必须控制在0.02mm以内，避免抱紧后主轴出现偏摆；其次是安装凸台的定位面与内孔轴线的垂直度公差，要保证主轴进给方向与工作台面垂直，防止加工出现斜面、孔位偏斜的问题；另外侧边开槽的宽度要匹配锁紧螺丝的拉紧行程，既不能过宽导致锁紧力不足，也不能过窄造成抱紧调节范围不够。实际装配时，需要先将主轴穿入内孔，初步预紧侧边螺丝后打表测量主轴径向跳动，调整到跳动值符合要求后再按对角顺序逐步锁紧所有固定螺丝，避免局部受力不均导致座体变形。

　　这类固定座在日常设备维护中也需要定期检查锁紧螺丝的预紧力，尤其是长时间重切削加工后，螺丝松动会直接导致加工尺寸漂移，严重时甚至会出现主轴窜动打刀的问题。座体上预留的多个小孔位可用于安装冷却管路固定支架、行程开关碰块等附属配件，不用额外在主体上钻孔攻丝，减少对结构刚性的破坏。
