可弯折喷头便携微型点火装置结构设计

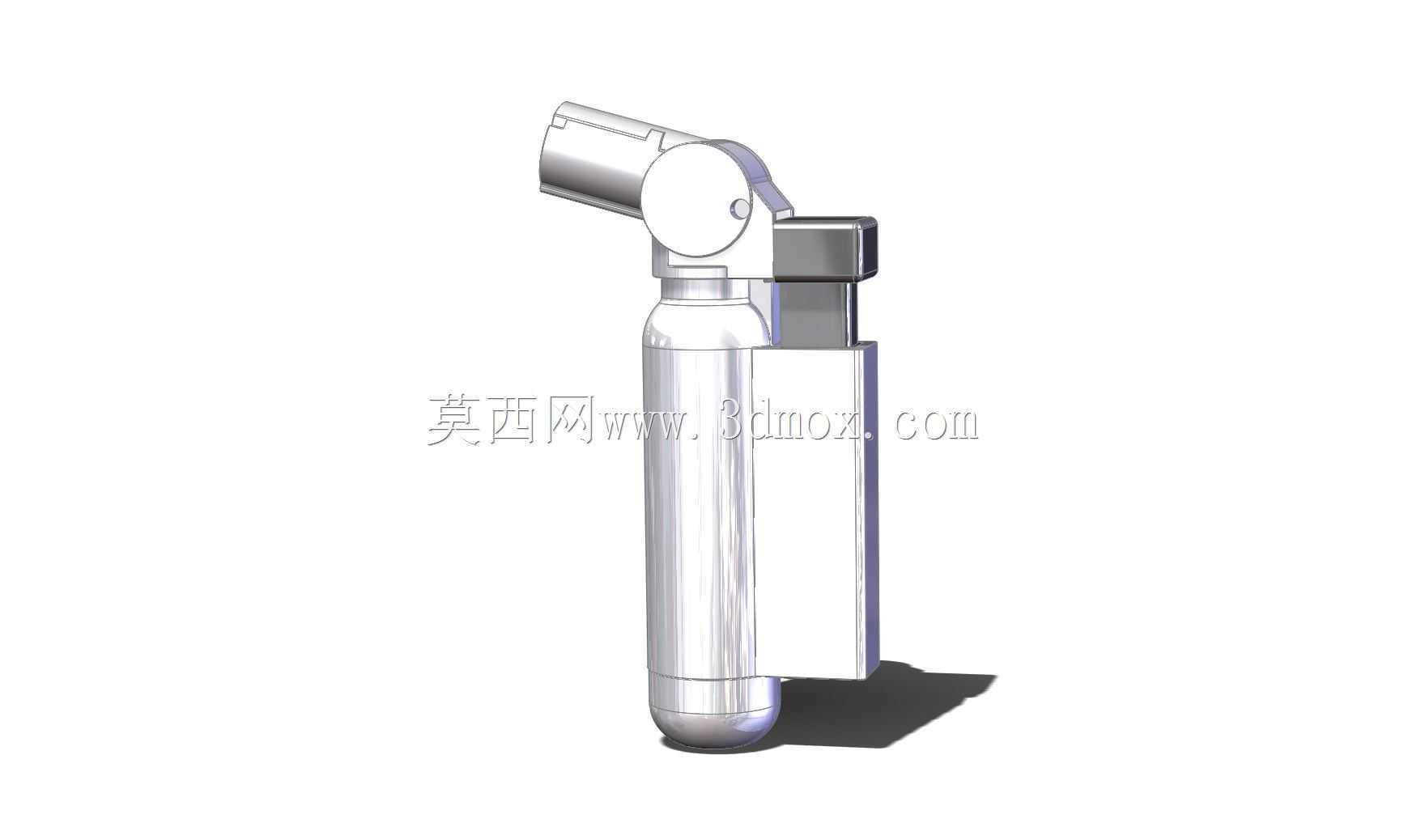

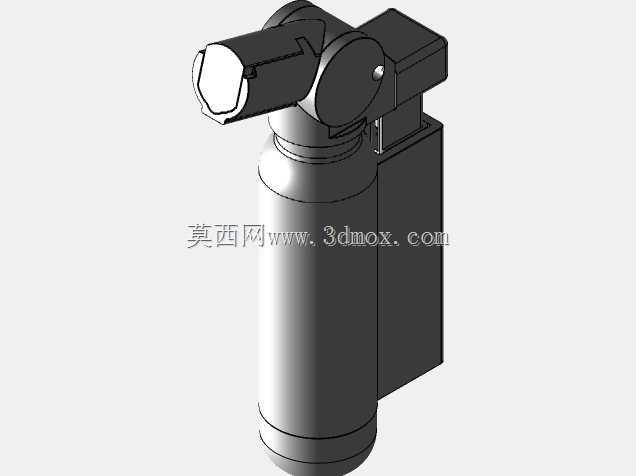

　　这款可弯折喷头的微型点火装置，核心应用场景覆盖户外露营生火、厨房灶具点火、工业局部加热预处理、实验室耗材加热等多类需要精准控制火焰落点的作业场景，相比普通直柄打火机，其可转动的弯头结构能适配狭窄缝隙、倒置角度等常规点火工具难以触及的位置，比如设备检修时狭小空间内的热缩管烘烤、户外野营时堆叠木柴内部的引火作业，都能通过调整喷头角度完成精准点火，无需使用者刻意调整手腕姿态，大幅降低特殊角度点火时的操作风险。从功能特性来看，装置采用一体式储气瓶结构，主体为圆柱形耐压储液腔，可容纳常规丁烷燃料，满足多次重复使用需求，喷头与主体的铰接结构做了阻尼限位设计，调整角度时可在0到120度区间内任意角度悬停，不会出现点火过程中喷头自行移位的问题，

　　出火口位置设置了金属防风罩，可在户外三级以内风力环境下维持火焰稳定，避免点火过程中火焰被吹灭引发的燃料泄漏风险。设计过程中优先考虑手持操作的人机工程边界，主体圆柱直径控制在28mm，成年男性单手握持时拇指可自然搭在点火按键位置，无需调整握姿即可完成按压点火操作，整体长度控制在110mm，可轻松放入工装裤侧袋、户外工具包的小型收纳格中，不会占用过多收纳空间。铰接位置的转轴采用过盈配合的金属销轴结构，反复弯折调整角度时不会出现松旷问题，储气瓶底部做了圆弧收边处理，放置在平面上时不会因为底部棱角刮擦工作台面，点火按键的按压行程设置为4mm，按压力度控制在15N左右，既避免日常携带时误触按压，也不会出现按压费力的问题。

　　结构建模过程中对储气瓶的壁厚做了等厚处理，整体壁厚1.2mm，满足常规丁烷燃料的存储耐压要求，喷头位置的燃气通道做了阶梯式变径设计，可在出气时完成燃气与空气的预混合，提升火焰燃烧的充分度，减少点火时的黄焰与积碳问题，装置外侧的装饰护板与主体采用卡扣式连接，后期维护时可直接拆卸护板完成点火组件的更换，无需破坏整体储气瓶结构。在安装边界设计上，铰接位置的转动间隙控制在0.1mm以内，调整角度时不会出现燃气泄漏的通道，所有密封位置均采用端面密封结构，即使装置处于倒置点火状态，也不会出现液态燃料直接溢出的问题，可满足不同握持角度下的稳定点火需求。
