精密内卡式弹簧卡钳三维建模设计

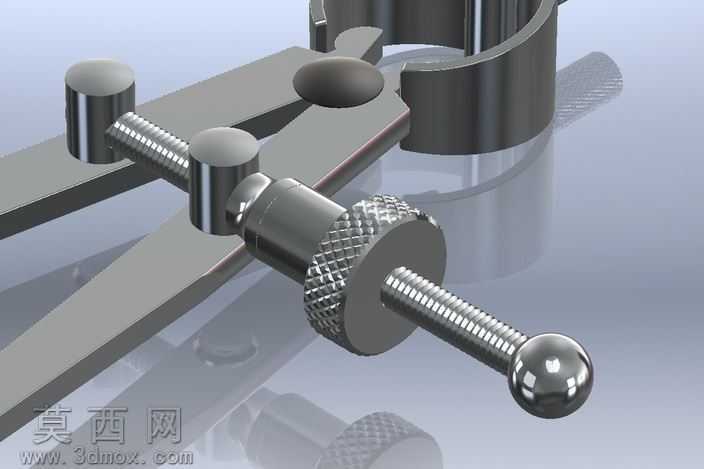

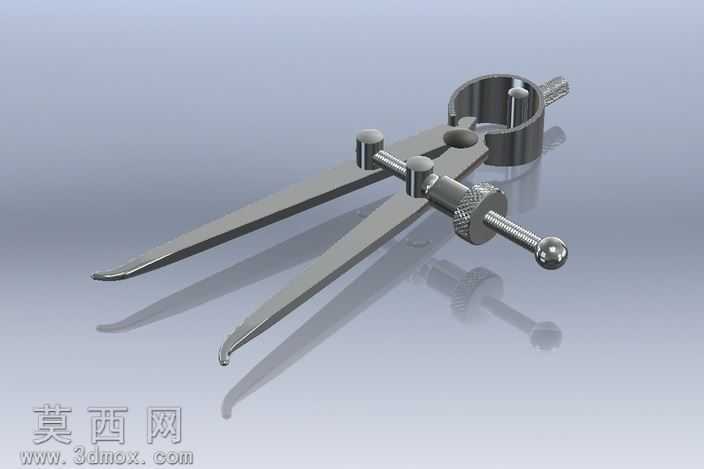

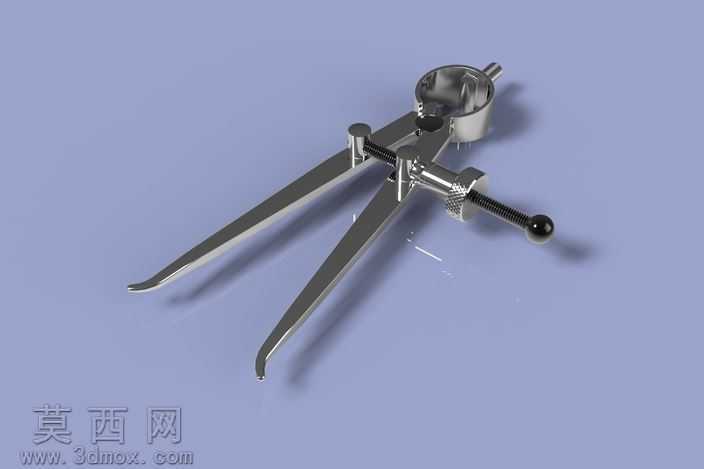

本作品为内测量用弹簧卡钳的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械量具的实际生产制造规范，完整还原了弹簧卡钳的全部结构细节与功能特性。建模初期先梳理弹簧卡钳的工作逻辑：该工具依靠弹簧提供的张紧力维持两个卡脚的初始张开状态，通过调节螺杆组件实现卡脚开合量的精准控制，用于完成工件内孔、内槽、内腔间距等内尺寸的比对测量，是钳工加工、机床加工工序中常用的精密比对量具。建模阶段采用自底向上的装配建模思路，首先完成各个零件的独立建模：两个对称结构的弯形卡脚作为核心测量部件，建模时精准还原其末端弯形测量头的圆弧过渡结构，保证测量接触面的形态符合实际量具的接触要求，卡脚中部的铰接孔、调节螺杆配合槽的尺寸严格遵循机械设计公差规范，卡脚主体采用长条形变截面结构，在保证结构刚度的同时控制整体重量；其次完成弹簧构件的建模，采用螺旋扫描特征生成等节距圆柱螺旋弹簧，弹簧的线径、中径、有效圈数参数匹配卡钳的张紧力需求，弹簧两端的磨平结构完整还原，保证装配后弹簧与卡脚端面的贴合度；随后完成调节螺杆、调节螺母、滚花调节帽、球形捏手、铰接销轴等配套零件的建模，其中滚花调节帽表面的网纹滚花特征通过阵列纹理特征实现，还原手动调节时的防滑结构，球形捏手的球面过渡、螺杆表面的梯形螺纹特征均按照机械紧固件标准完成建模。完成全部零件建模后，按照实际装配关系添加装配约束：铰接销轴处添加同轴约束与贴合约束，实现两个卡脚绕销轴的顺畅转动；弹簧两端添加与卡脚定位面的贴合约束，模拟弹簧的预紧支撑状态；调节螺杆组件添加螺旋配合约束，还原转动调节帽时卡脚开合的传动逻辑，整体装配完成后进行干涉检查，确认所有活动部件无结构干涉，开合动作顺滑无卡滞。材质与渲染阶段，卡脚、销轴、螺杆等金属结构件赋予哑光铬钢材质，还原量具表面精磨后的金属质感，调节帽的滚花表面做细微的粗糙度调整，模拟滚花加工后的哑光金属纹理，弹簧构件赋予弹簧钢材质并做轻微的反光调整，球形捏手表面做抛光金属质感处理，突出操作部件的视觉区分度；渲染时采用柔和的工作室漫射光源，在浅纯色背景下突出卡钳的结构轮廓，金属表面添加细微的环境反射效果，让整体渲染效果贴近真实工业量具的实物质感。整个建模过程严格遵循量具的功能设计逻辑，所有结构尺寸均参考实际商用弹簧卡钳的参数比例，既保证了模型的外观还原度，也完整保留了结构的可动性与参数可编辑性，可作为机械教学演示、量具结构认知、加工工艺参考的数字化三维素材。
