汽车进气系统弯管式吹塑成型构件

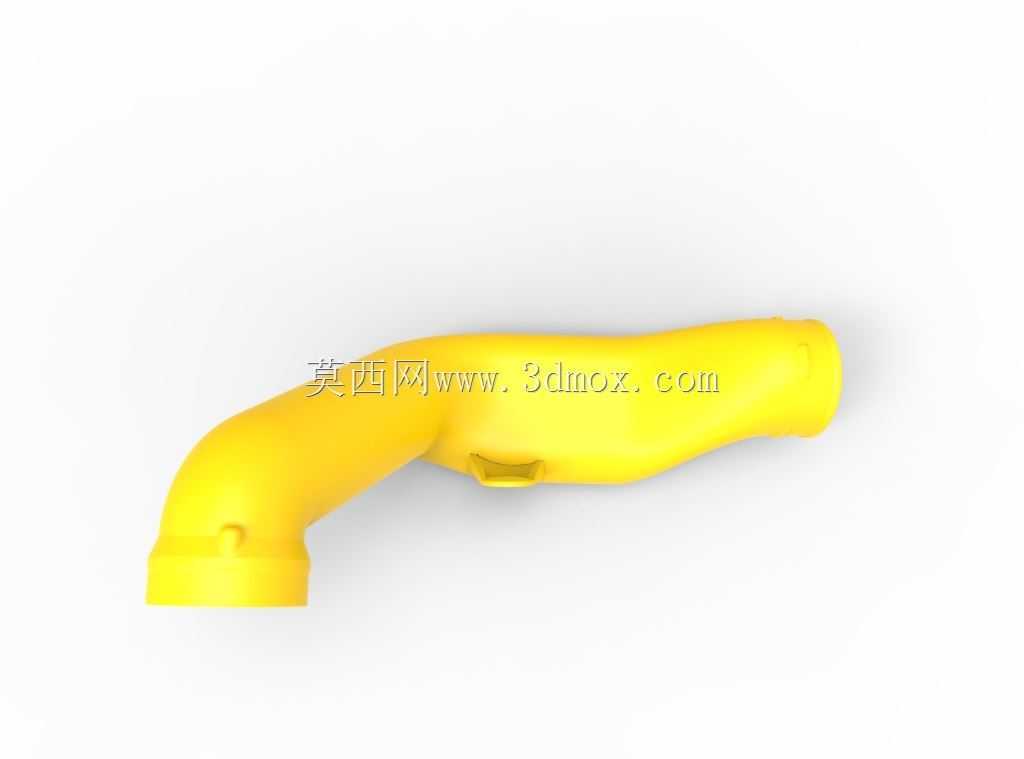

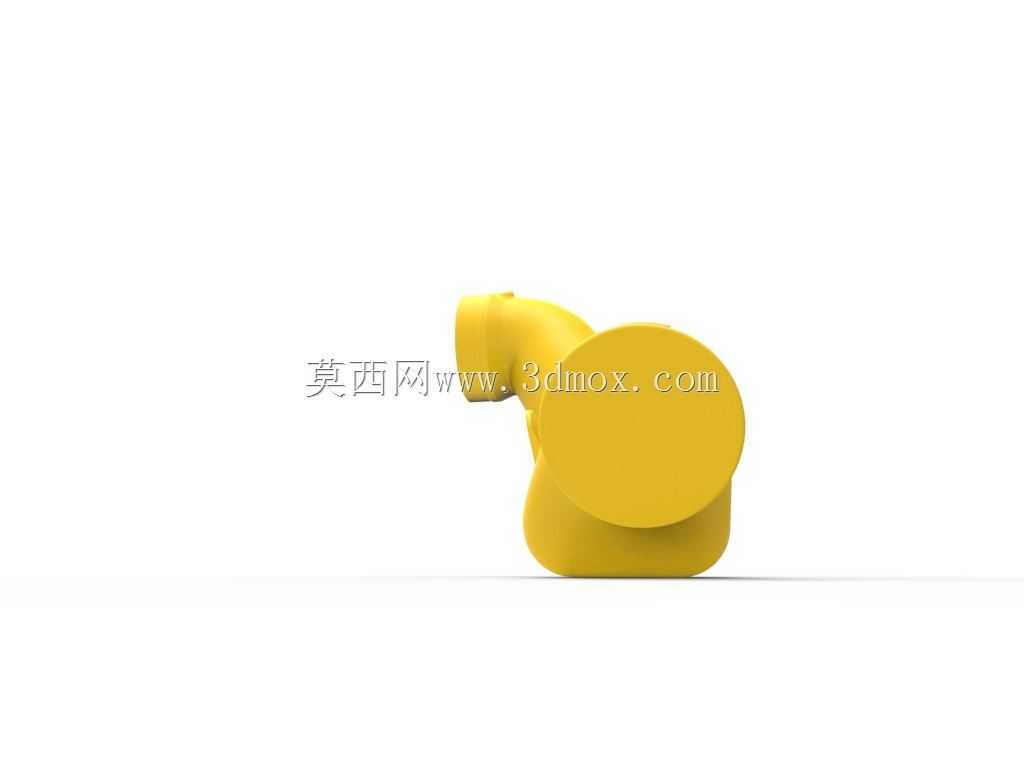

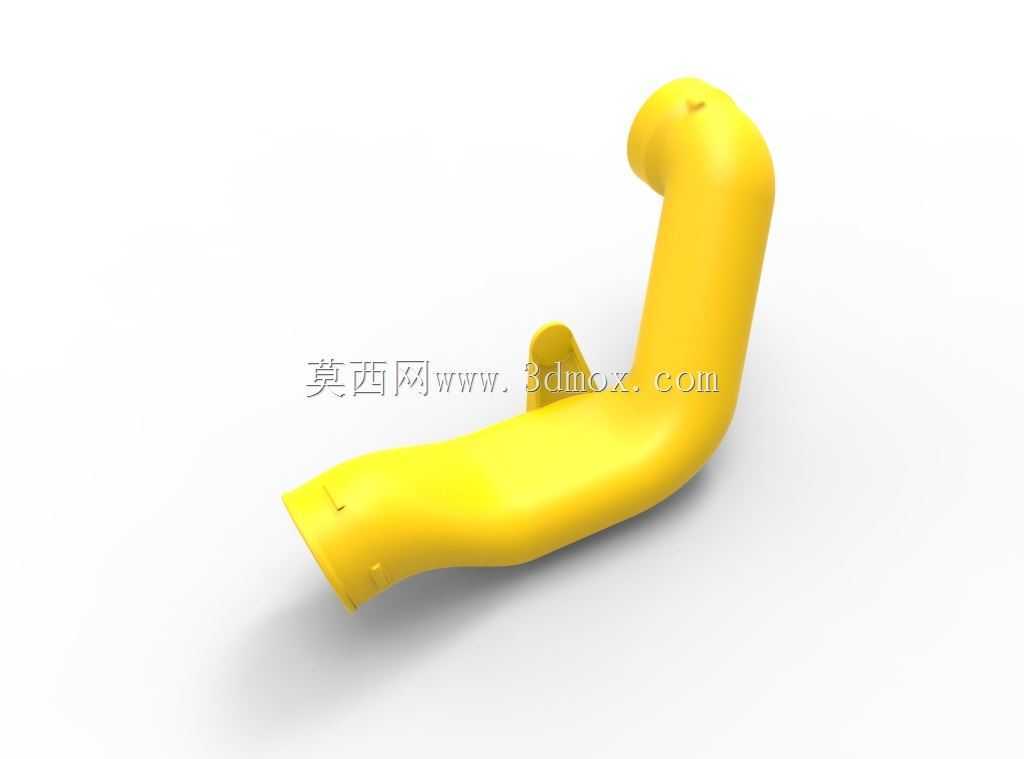

　　这类弯管状吹塑构件，主要应用在内燃机进气系统的空气输送路径中，承担着从空滤后段到节气门进气端的气流导向与输送功能，在乘用车、小型工程机械的动力舱布局里十分常见。不同于直管类管路，该构件采用多段变曲率弯曲的整体结构，完全适配动力舱内紧凑的安装空间，能够顺利绕开发动机周边的线束、支架、储液罐等干涉部件，不需要额外增加转接接头就可以完成不同高度、不同朝向接口的连通，大幅减少管路连接点的数量，降低长期使用后出现漏气、松脱的概率。从结构设计层面来看，该构件的壁厚沿周向做了差异化分配，弯曲段的外侧壁厚略大于内侧，能够抵消吹塑成型过程中型坯拉伸带来的壁厚减薄问题，保证整个管路的结构强度一致，在发动机运行产生的持续振动工况下，

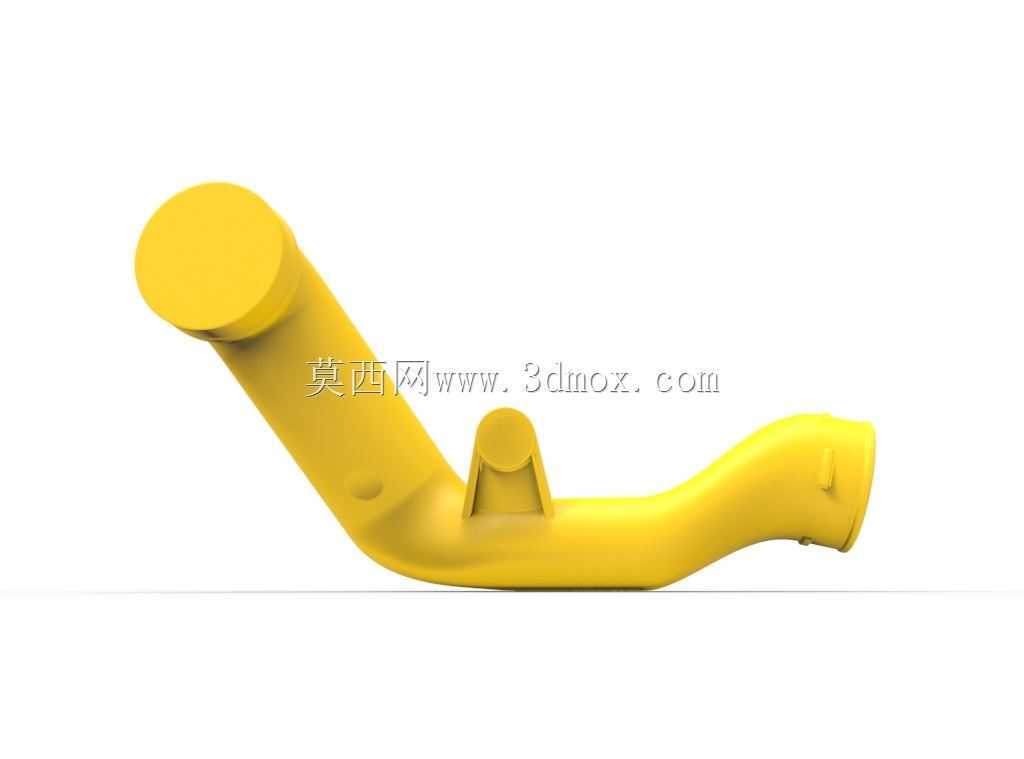

　　不会出现局部应力集中导致的开裂问题。管路两端的接口位置做了局部加厚的箍位结构，能够匹配标准规格的橡胶卡箍安装需求，安装时只需要将接口套入对接的硬管端，卡箍卡在箍位槽内即可完成固定，不需要额外做焊接或者粘接工序，装配效率较高。在流体性能设计上，整个管路的内壁过渡全部采用大圆角顺滑处理，没有突变的台阶或者锐角结构，能够最大程度降低进气过程中的气流阻力，减少进气紊流的产生，保证进气流量的稳定性，间接提升发动机的进气效率与燃烧稳定性。构件表面预留的小尺寸凸耳结构，是专门的安装固定点位，能够通过螺栓或者卡扣直接固定在动力舱的安装支架上，限制管路在车辆运行过程中的晃动幅度，避免管路与周边金属部件产生摩擦磨损。

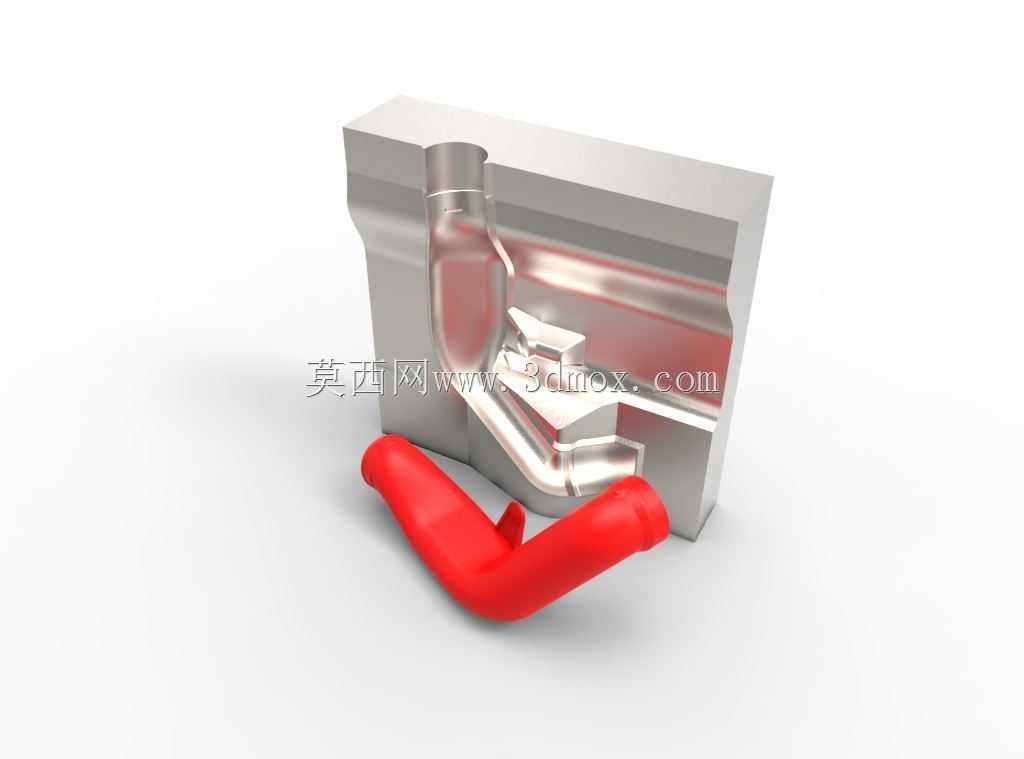

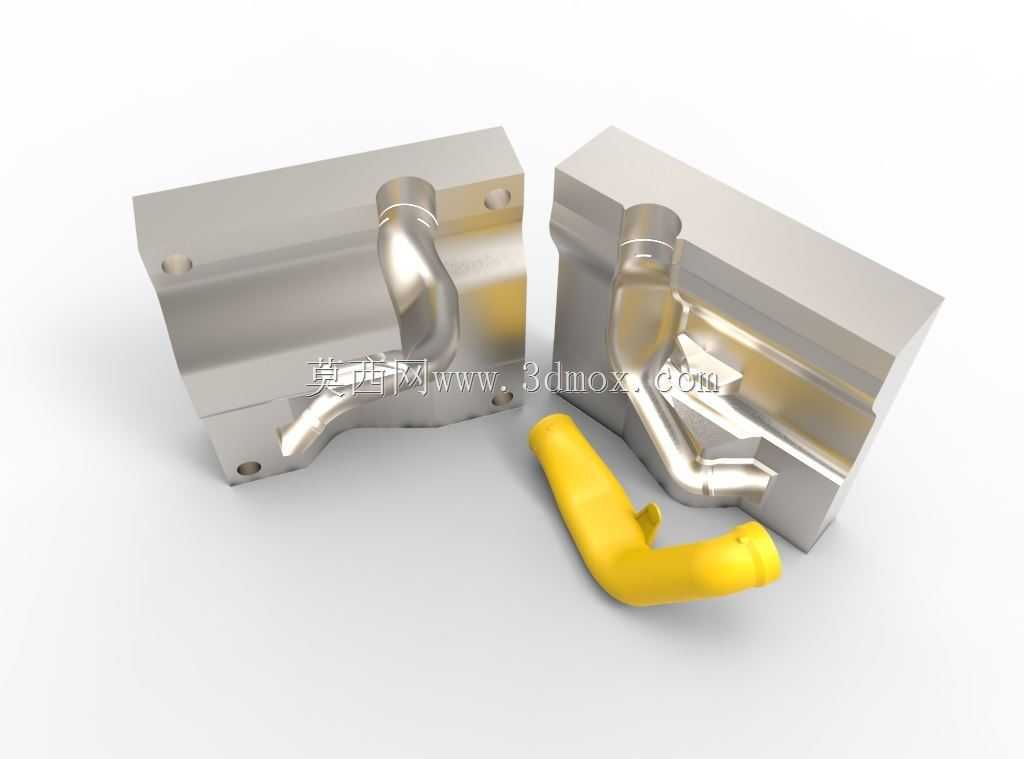

　　整个构件的外形轮廓完全按照动力舱的预留空间做包络设计，所有弯曲段的曲率半径都经过运动干涉校核，在发动机怠速抖动、工况切换产生位移的情况下，都不会与周边部件发生触碰，安装边界完全符合主流紧凑型动力舱的布局要求。吹塑成型的工艺特性也让这类构件的内壁光滑度表现优异，不会产生注塑件常见的浇口残留、熔接痕凸起等问题，气流通过时的风噪表现也更优，能够降低进气系统传递到驾驶舱的噪音水平。
