多腔花型苍蝇拍注塑模具结构设计

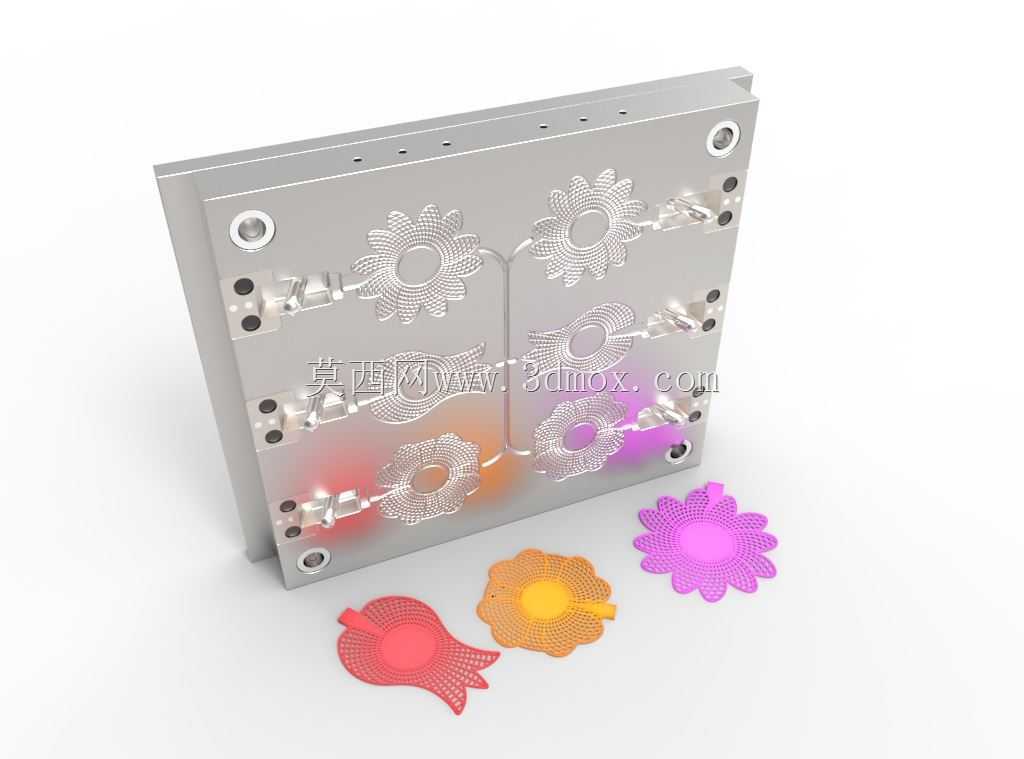

　　这套模具针对日常家用苍蝇拍的量产需求开发，采用一模四腔的型腔布局，可单次成型四款不同花型网面的苍蝇拍拍体，适配卧式注塑机的安装规格，模架采用标准龙记模架改制，整体长宽尺寸控制在450mm×400mm范围内，可适配锁模力120T及以上规格的注塑设备安装使用。从结构设计逻辑来看，分型面选取在拍体网面的背面边缘位置，保证网面密集的镂空孔位不会在外观面留下分型夹线，浇口采用潜伏式点浇口，开设在拍体手柄的末端位置，开模时可自动拉断浇口凝料，无需后续人工修剪浇口，大幅降低后工序人工成本。模具的冷却系统采用随形水路设计，针对每个型腔的网面区域单独布置环形冷却水道，水道距离型腔壁的距离控制在12-15mm区间，保证PP材质充模后冷却均匀，

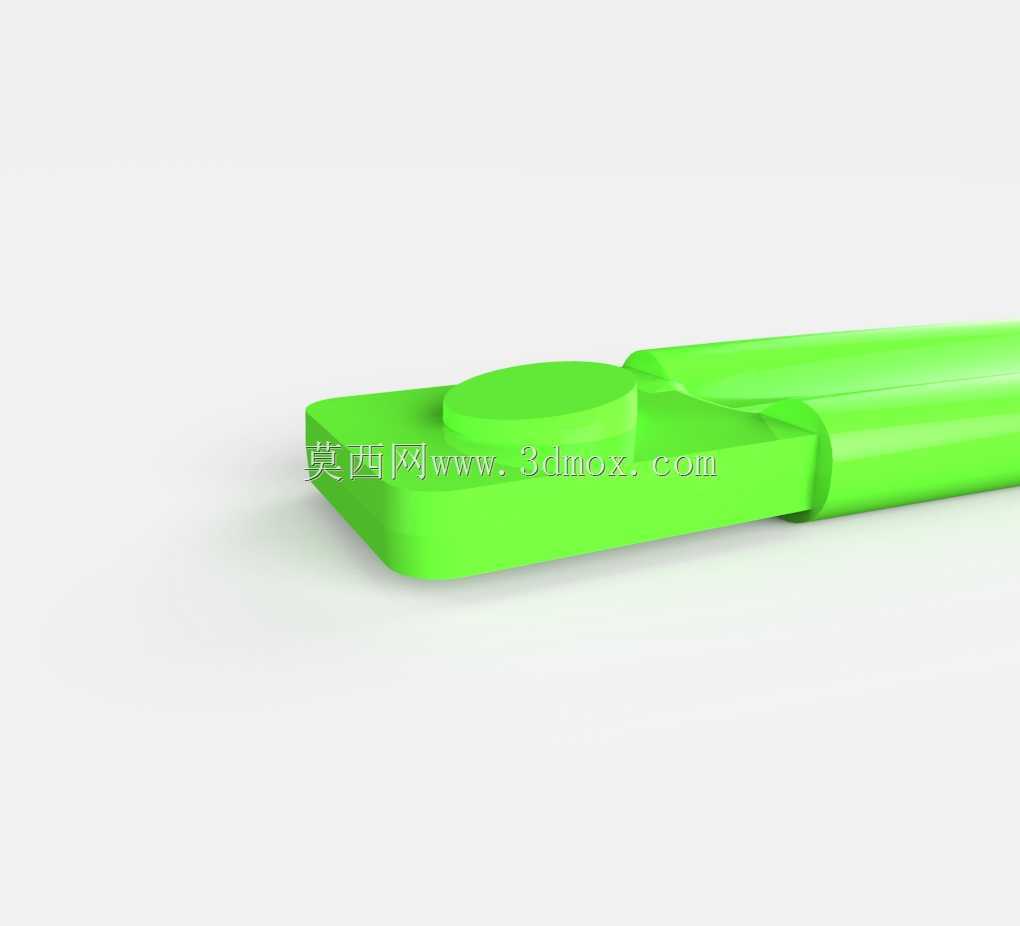

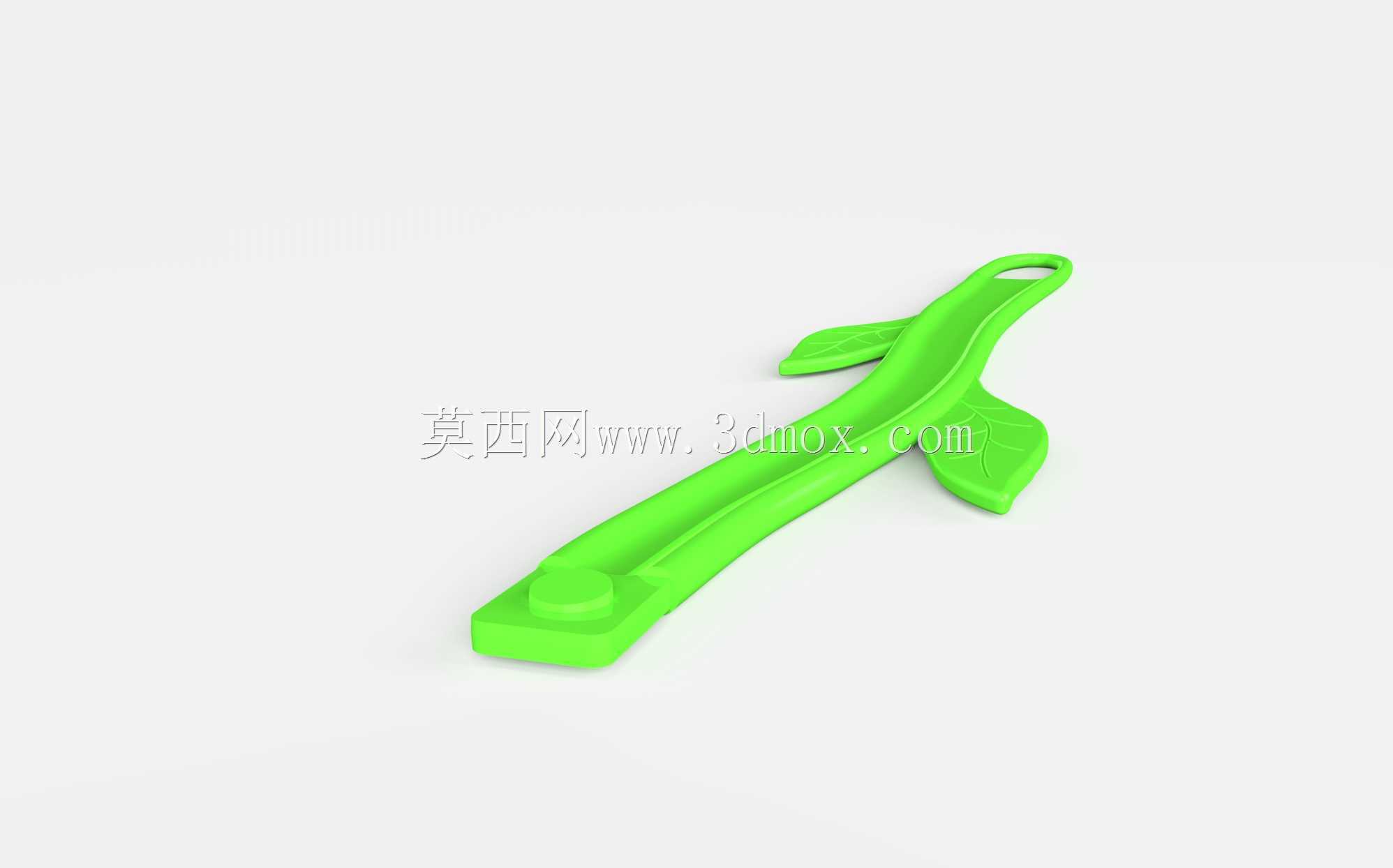

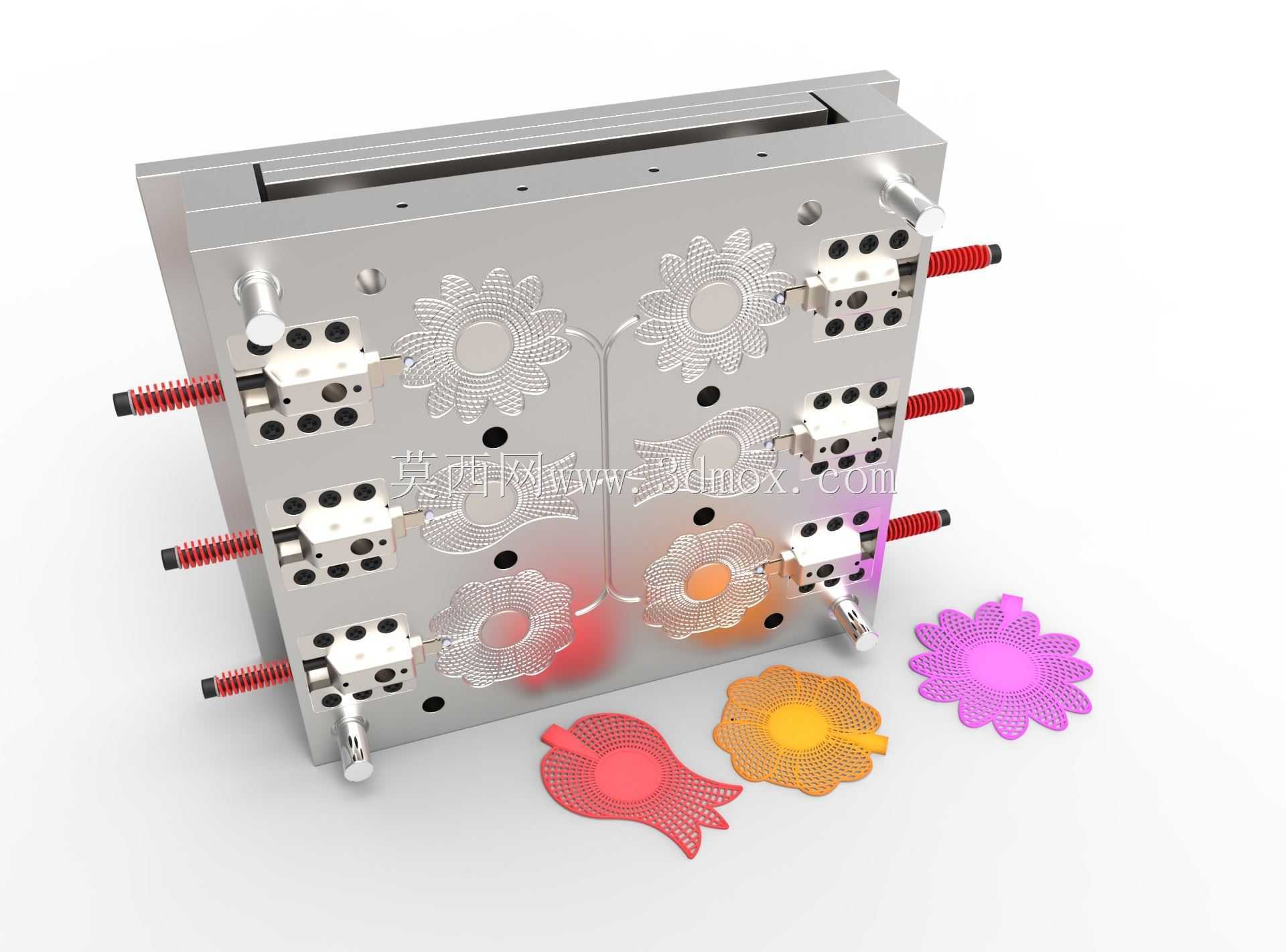

　　避免网面区域因冷却速率不一致出现翘曲变形，网面的密集小孔采用镶针拼块结构，每个小孔对应独立的精密镶针，镶针与模板的配合公差控制在0.008mm以内，既保证孔位的成型精度，也方便后续长期生产中出现镶针磨损时快速更换，无需整副模板返修。模具的顶出系统采用顶针+顶板的组合顶出结构，在拍体的手柄位置布置直径4mm的圆顶针，网面边缘位置采用扁顶针，避免顶出力集中导致网面顶白、顶穿缺陷，同时顶出板设置复位弹簧与复位杆，合模时可保证顶出机构精准回位，避免撞模风险。侧向抽芯结构集中布置在模具的操作侧与非操作侧，对应手柄位置的挂孔结构，采用斜导柱驱动的滑块抽芯结构，斜导柱倾斜角度设置为18度，抽芯行程12mm，可完全脱离产品倒扣区域，

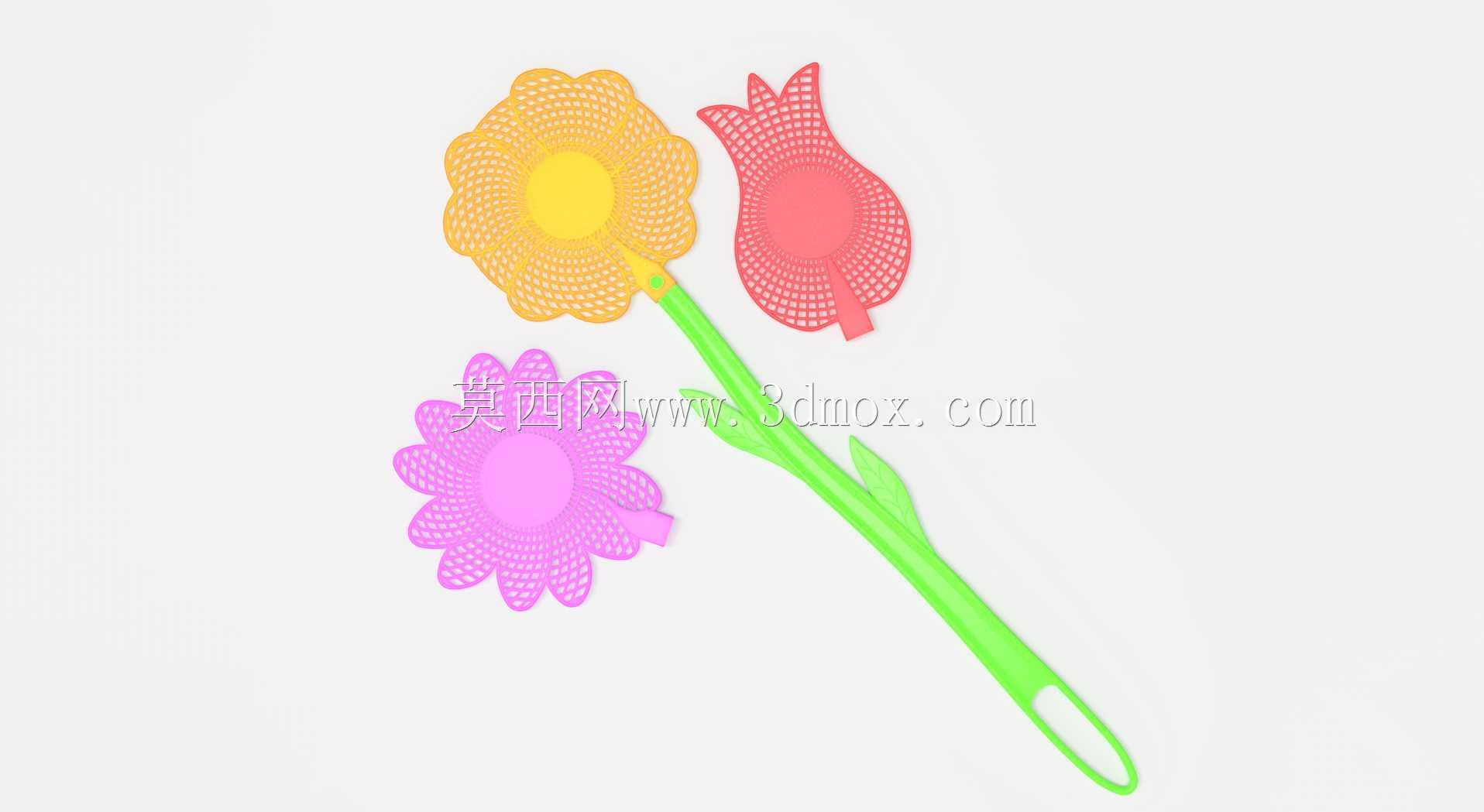

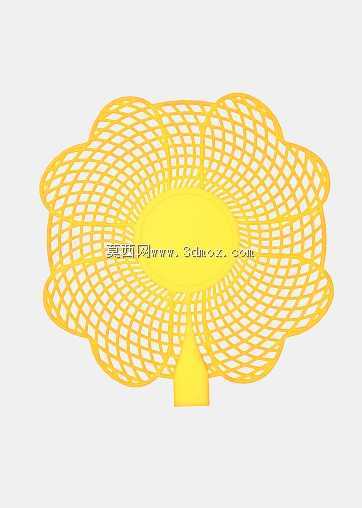

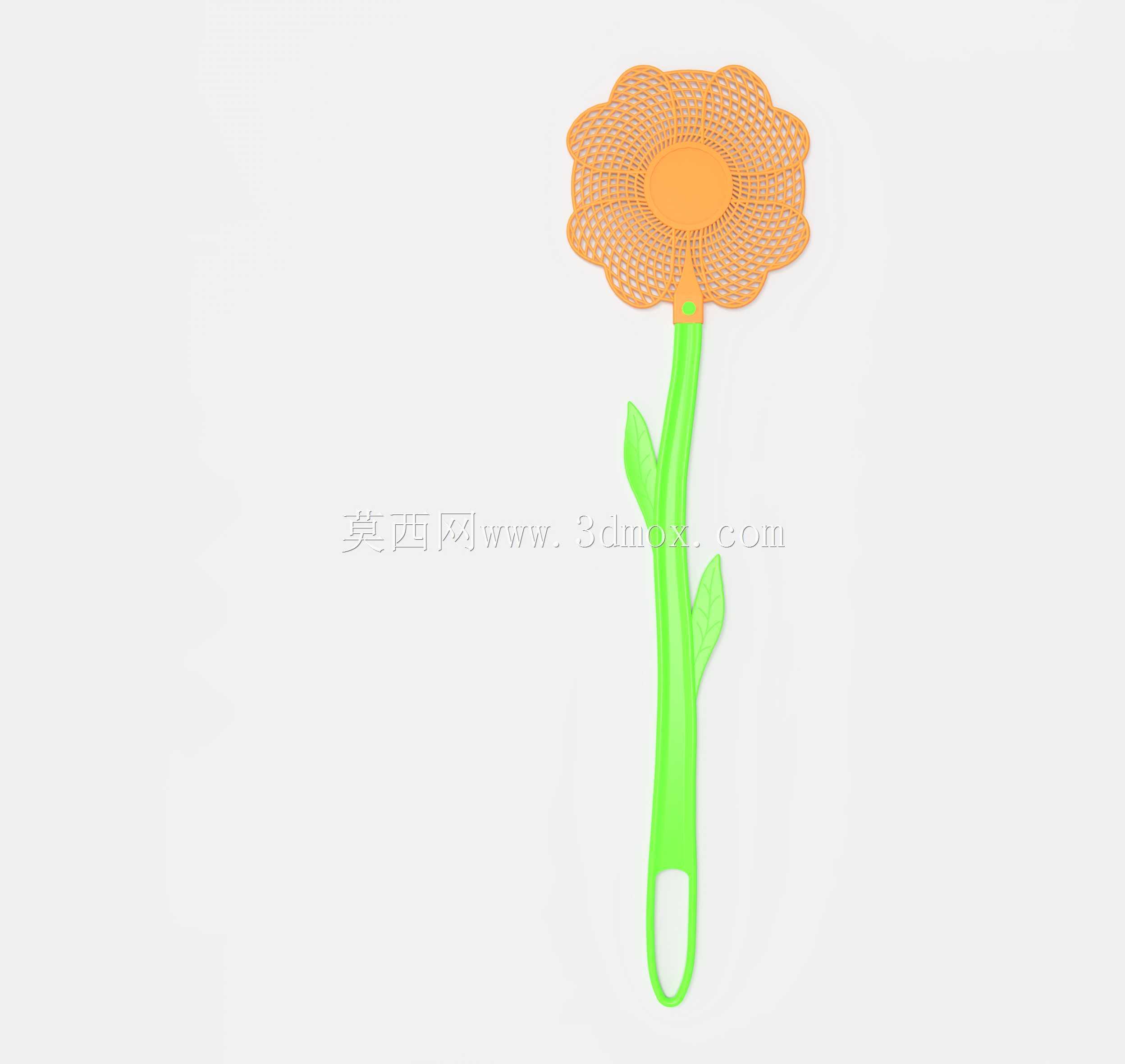

　　开模时滑块带动侧型芯先行抽出，再完成主分型面开模与顶出动作，整套动作顺序经干涉校验无卡滞风险。这套模具生产的苍蝇拍拍体网面厚度仅1.2mm，边缘厚度渐变至1.8mm，既保证拍击时的韧性与强度，也能减少PP原料的单模耗量，适配日用品行业大批量低成本的生产需求，日常生产周期可控制在18秒以内，量产稳定性强，可适配改性PP、增韧PP等多种常用日用品注塑原料。
