方形基座式气门精密锻造模具结构

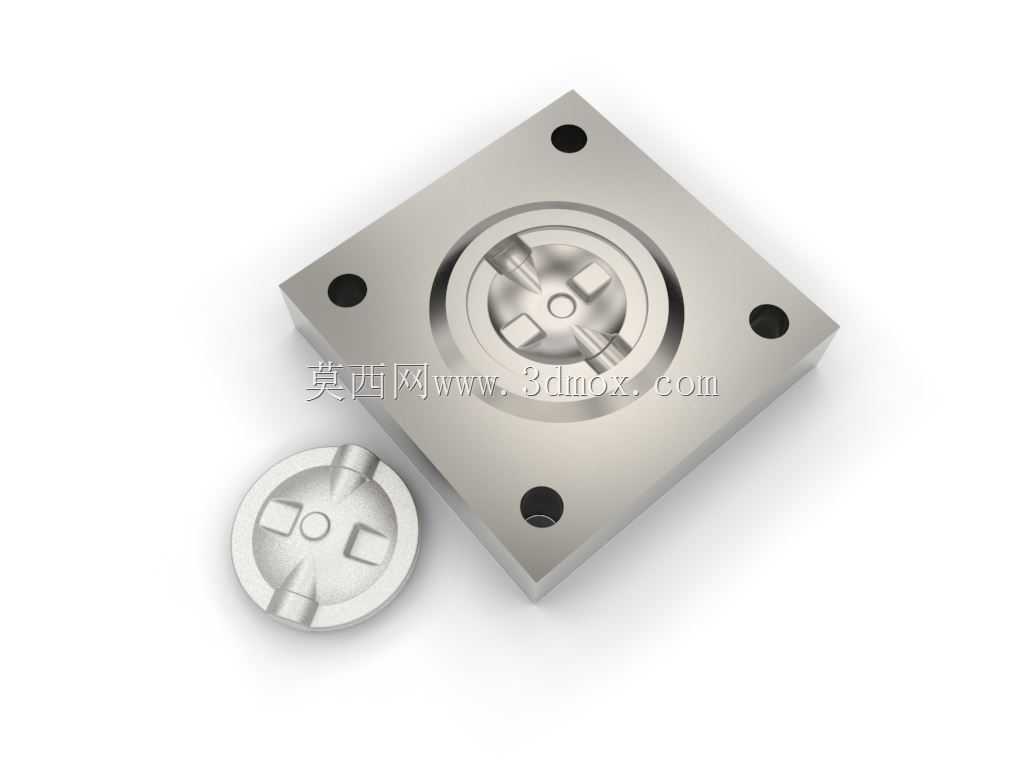

　　这套锻模结构主要服务于内燃机进排气门的毛坯锻造成型工序，在气门量产的热锻生产线上，这类模具直接决定了气门盘部与杆部过渡区域的金属流线完整性，是气门制造环节里直接影响成品疲劳强度的核心工装。整套模具采用方形带安装孔的模座设计，四个角位的通孔为模架定位安装孔，安装时可通过螺栓直接将模座固定在锻压机的滑块工作台面上，方形的外轮廓在安装时无需额外做周向防转结构，四个安装孔的位置公差控制在±0.02mm范围内，能保证模腔与设备压头的同轴度，避免锻打时出现偏载导致模腔局部过早磨损。模腔部分采用下沉式同心圆布局，中心的成型区域完全匹配气门盘部的异形轮廓，内部设置的四个凸起定位结构，在锻打时可以精准约束坯料的周向位置，

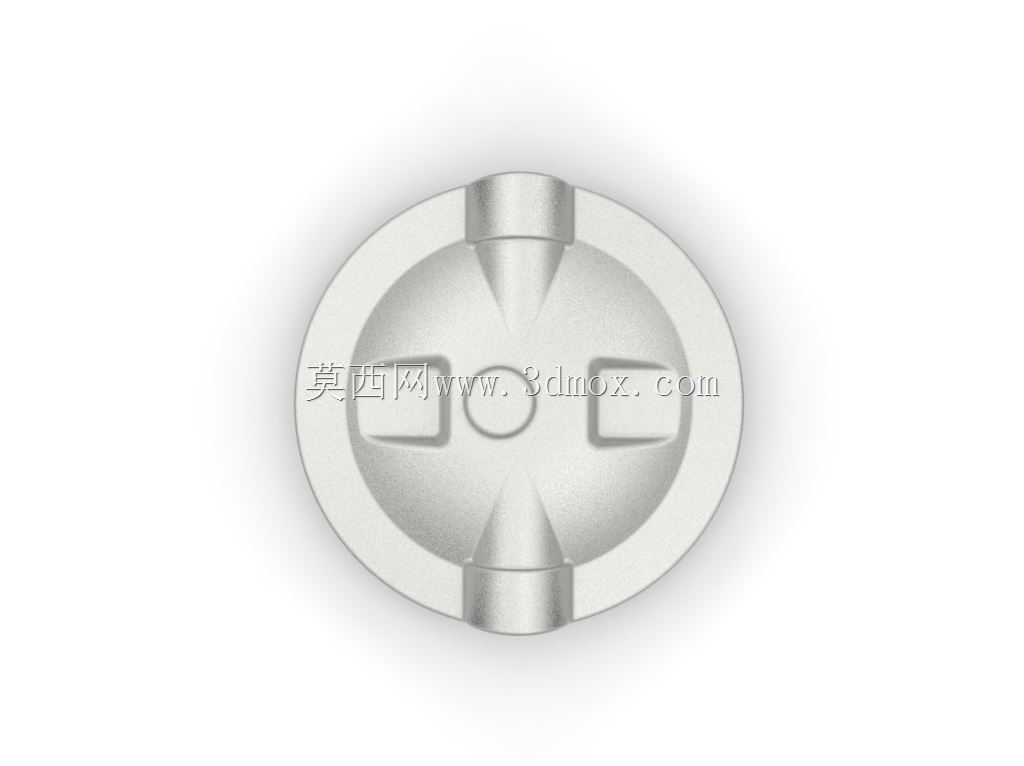

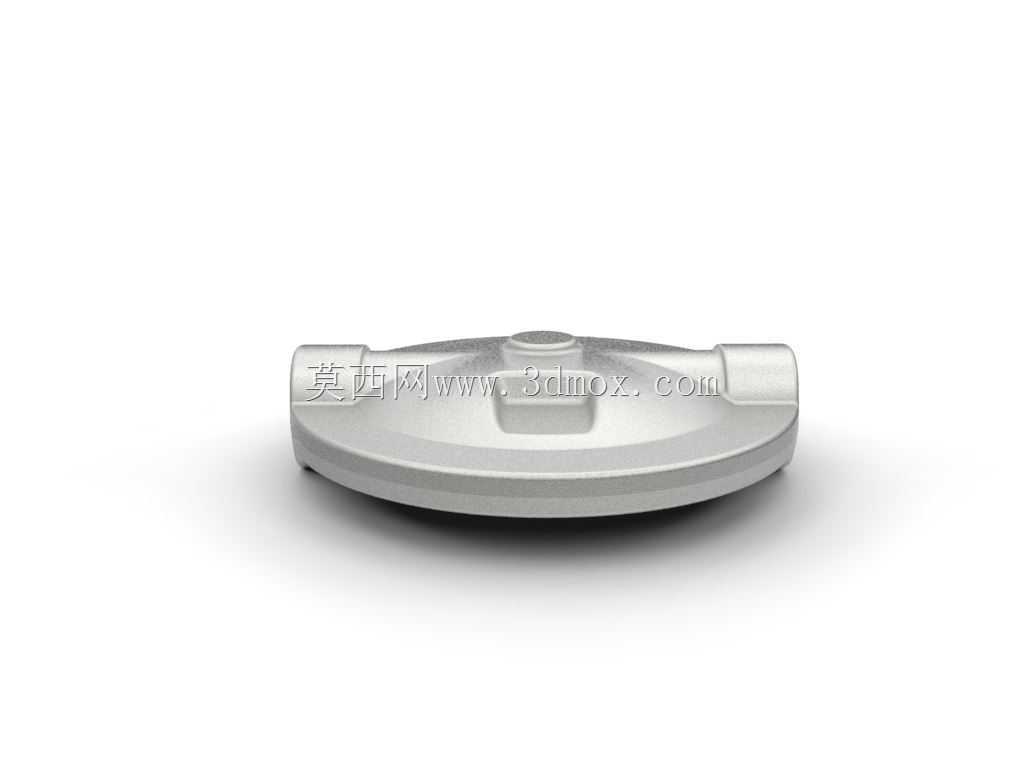

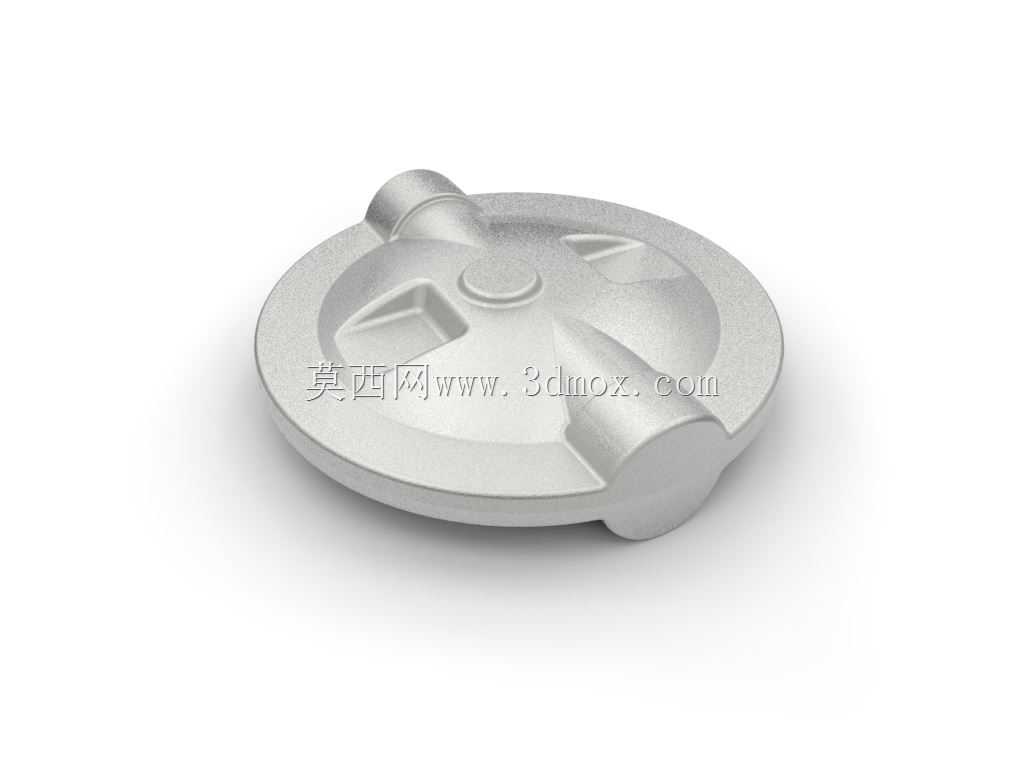

　　避免金属流动时出现坯料偏移导致的成型缺料、飞边不均问题，模腔外围的环形凹槽为飞边容纳槽，锻打时多余的金属料会被挤入该槽内，后续切边工序可直接去除飞边得到规整的气门毛坯。配套的下模镶件与上模腔轮廓完全适配，合模时两者的贴合面间隙控制在0.1mm以内，既可以避免锻打时出现飞边过厚的问题，也能减少合模冲击对模腔边缘的崩损风险。从设计逻辑上看，这套模具将易磨损的成型区域做了镶块式结构预留，实际生产中模腔出现磨损、塌陷后，无需更换整套模座，仅需更换中心的成型镶块即可，能大幅降低工装的维护成本。模座的厚度尺寸经过锻压力校核，可适配160吨到250吨级的热模锻压力机使用，安装边界上，方形模座的边长尺寸适配常规的标准模架安装槽，

　　无需对现有锻压设备的工作台做额外改造即可直接上线使用。在实际生产场景中，这类模具主要用于加热后的奥氏体耐热钢、马氏体耐热钢气门坯料的模锻成型，模腔的表面粗糙度要求达到Ra0.8以下，能减少锻件脱模时的阻力，避免锻件表面出现拉伤、粘模问题，同时模座上的四个安装孔做了沉头处理，螺栓锁紧后头部不会突出模座表面，不会影响上下模的合模行程。
