纺织机械用弹性毛圈布夹结构设计

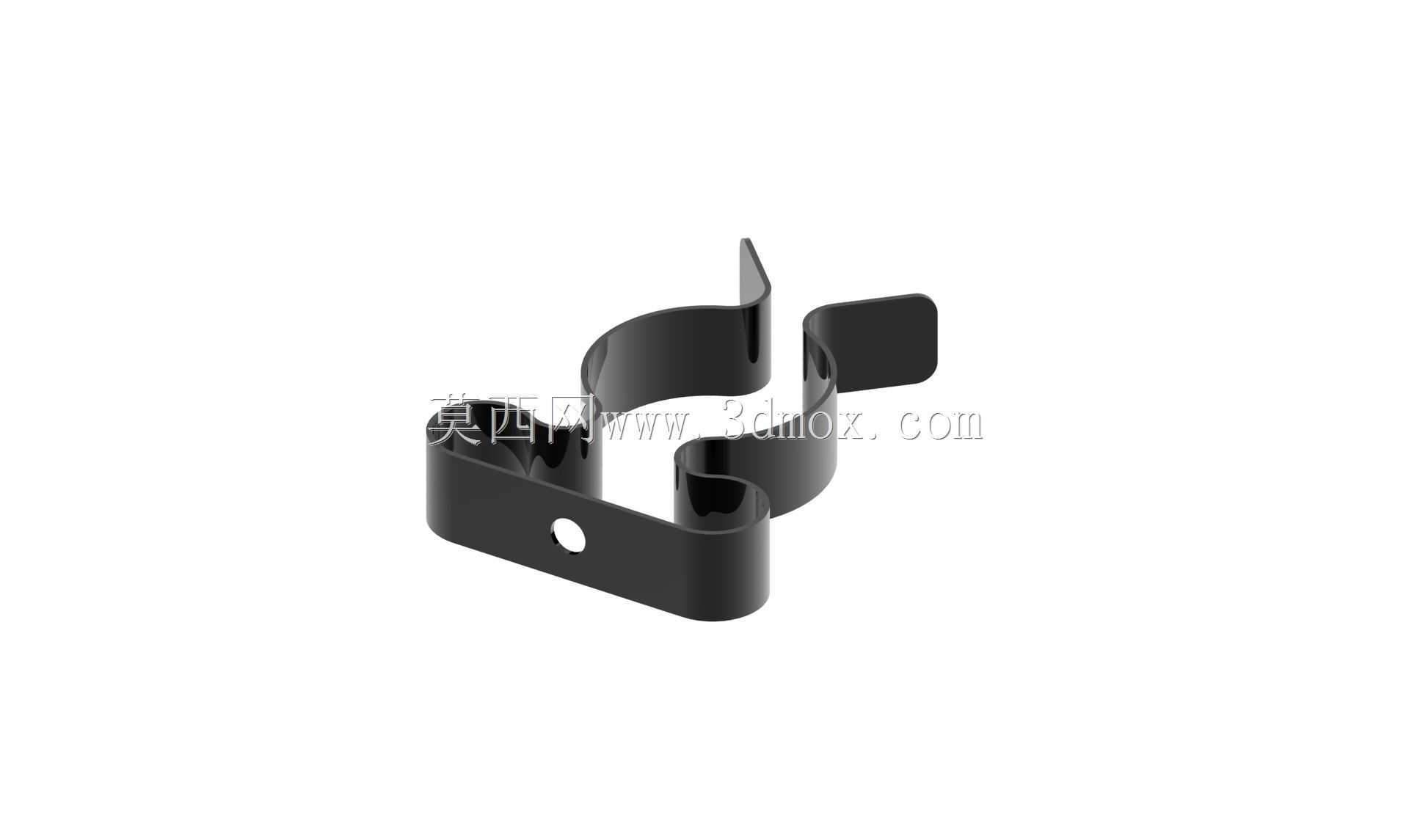

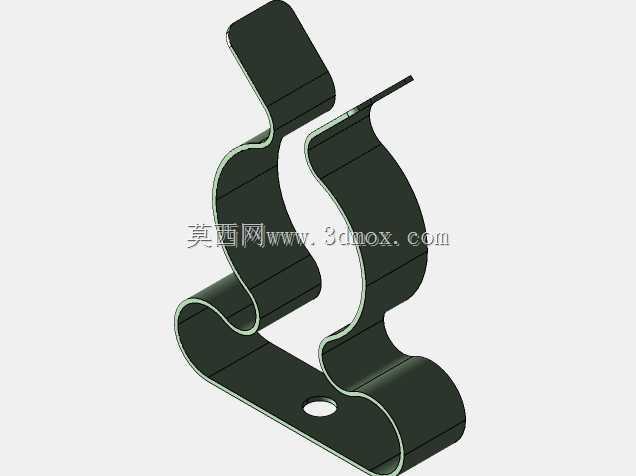

　　该弹性夹件主要应用于纺织设备的毛圈输送、定位工序，在针织圆机、毛圈整理设备中承担毛圈布料行进过程中的临时夹持、导向限位作用，避免毛圈布料在输送张力波动下出现偏移、脱圈、褶皱问题，保障毛圈织物的编织、整理工序走料精度。从结构设计来看，整体采用单钢带一体冲压弯折成型，没有额外的铆接、焊接拼接结构，依靠钢带自身的弹性形变实现夹持动作，开合过程无额外铰接副，长期往复使用不会出现铰接点磨损松旷的问题，适配纺织车间多飞絮、高湿度的工况，减少日常维护的节点。夹体的弧形抱合段完全匹配对应直径的毛圈导辊轮廓，安装后可贴合导辊外周曲面，夹持时接触面为连续弧面，不会对毛圈布料的绒面产生压痕、勾丝损伤，夹体末端延伸出的平直导向翼，

　　在布料进入夹持位时可起到导入捋平作用，避免毛圈边部折叠进入夹持区。夹体底部预留的圆形安装孔，用于穿设固定螺钉将夹件安装在设备的安装基座上，安装孔的位置经过受力校核，位于夹体弹性形变的应力分散区，螺钉锁紧后不会影响夹体开合段的弹性形变量，安装边界可适配厚度2-4mm的设备安装板，固定后夹体的开合端与导辊表面的间隙可通过安装座的微调结构调整，适配不同厚度的毛圈布料夹持需求。设计过程中重点校核了钢带的弯折半径，避免弯折处出现应力集中导致的疲劳断裂，夹体的开口张开量控制在合理区间，既保证布料穿入时的操作空间，又能在夹持状态下提供稳定的正压力，不会因为夹持力过大导致布料压伤，也不会因为夹持力不足出现布料打滑移位。

　　夹体的两个弹性臂的刚度经过匹配计算，开合过程中两侧形变量对称，长期使用后残余变形量控制在允许范围内，无需频繁调整夹持间隙。在实际设备排布中，该类夹件通常沿导辊轴向等距布置，间距根据毛圈布料的幅宽调整，单组夹件的夹持力可覆盖对应幅宽段的布料张力，相邻夹件的导向翼衔接无间隙，可避免布料边部卡入夹件间隙。整体结构无复杂型腔，冲压成型后仅需做边缘去毛刺、表面发黑处理，加工工艺简单，成本可控，适合纺织设备的批量备件替换需求，安装时无需复杂工装，仅需对准安装孔锁紧螺钉即可完成装配，后期维护更换时单人即可完成操作，无需拆解周边导辊结构。
