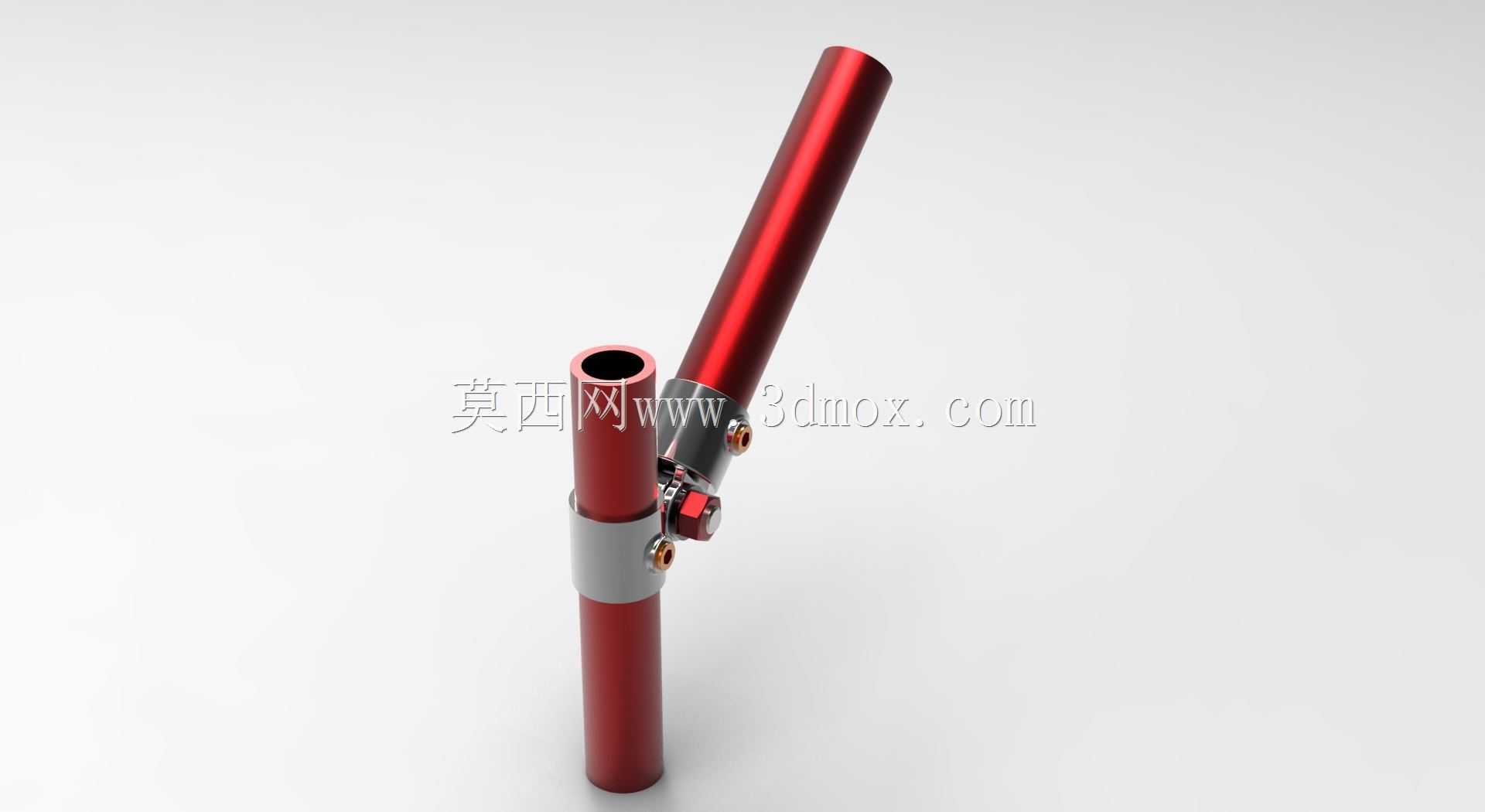

带M12螺栓铰接式管接钥匙夹结构

　　该铰接式管接钥匙夹结构，主要应用于模块化管线搭建、临时工装架体连接、便携展具组装等需要快速调整管件夹角的场景，可实现两根同径圆管之间的角度锁定与快速松脱调节，替代传统焊接固定或多螺栓拼接的连接方式，在需要频繁拆装、调整管线走向的作业场景中，能大幅降低架体调整的工时消耗。从功能特性来看，该结构采用分体式抱箍配合铰接转轴的设计，两段抱箍分别抱紧垂直与倾斜布置的圆管，铰接位置配置M12规格的锁紧螺栓，拧紧螺栓时可通过抱箍内壁的防滑衬层增大与管件外壁的摩擦力，锁定两根管件的相对夹角，松开螺栓即可在0到180度范围内自由调整管件角度，适配不同的架体搭建角度需求。设计过程中优先考虑了装拆便捷性与连接可靠性的平衡，抱箍主体采用等壁厚的环形结构，

　　内壁预留了衬层安装槽，避免金属抱箍直接接触管件外壁造成漆面划伤或管壁压痕，铰接转轴与螺栓孔采用同轴度公差控制，保证螺栓锁紧时受力均匀，不会出现局部应力集中导致的抱箍变形。外形尺寸方面，单段抱箍的轴向长度适配常规25mm外径圆管的抱紧需求，铰接部位的凸起厚度控制在15mm以内，安装后不会突出管件外壁过多，避免在狭窄空间内与其他部件发生干涉，抱箍两侧的螺栓安装位预留了足够的扳手操作空间，使用常规开口扳手即可完成锁紧与松脱操作，不需要专用工装。安装边界上，该结构对配套管件的外径公差要求在±0.2mm以内，管件表面无明显凸起焊疤或凹坑即可保证抱紧力达标，铰接转轴的转动阻尼经过适配调整，松开螺栓后结构可临时承托管件重量，不会出现管件突然下坠的情况，方便单人完成角度调整与锁紧操作，在小型工装架、模块化管线支架、户外便携装备的连接场景中具备较强的通用性。
