维利尔斯S25型200cc发动机化油器结构

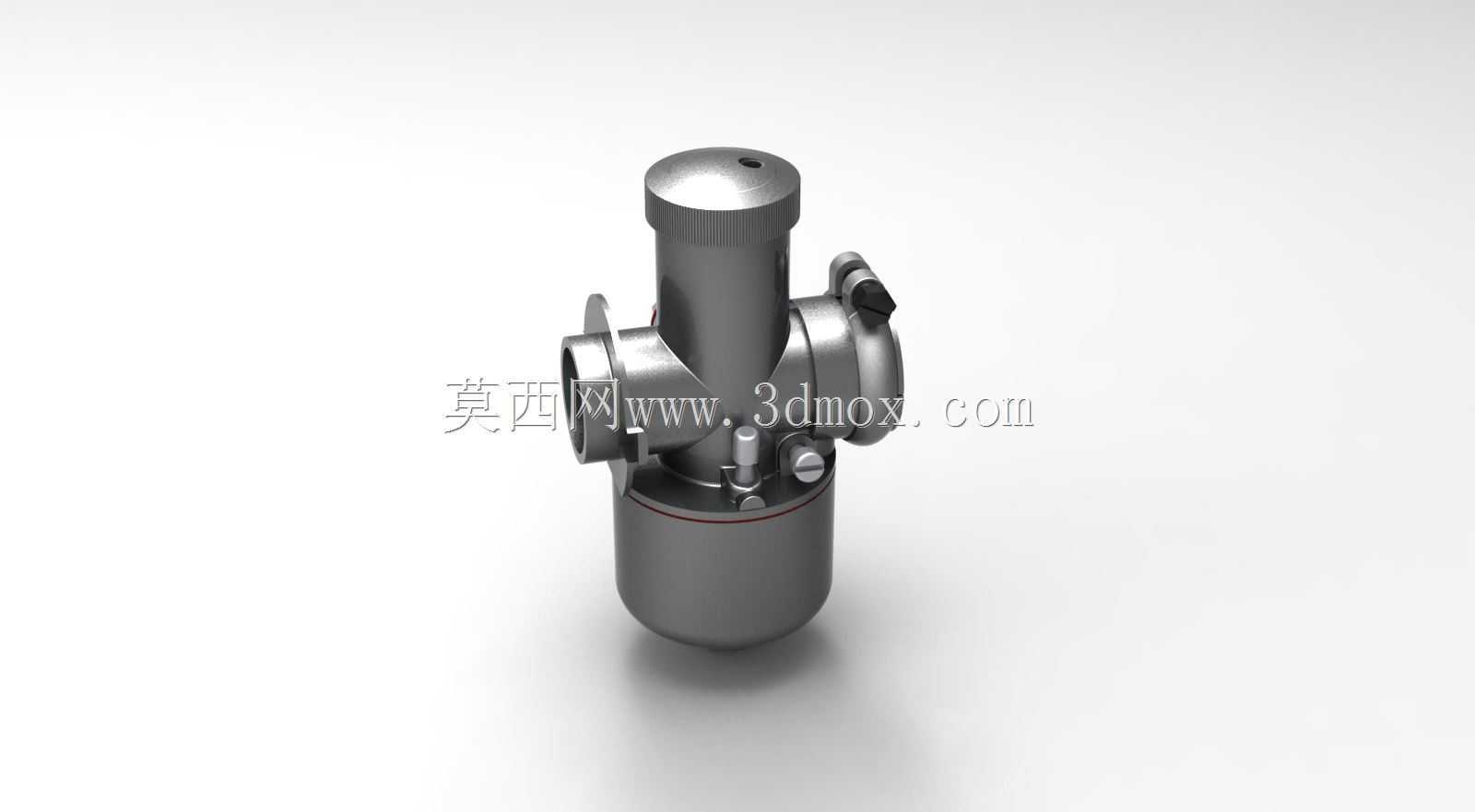

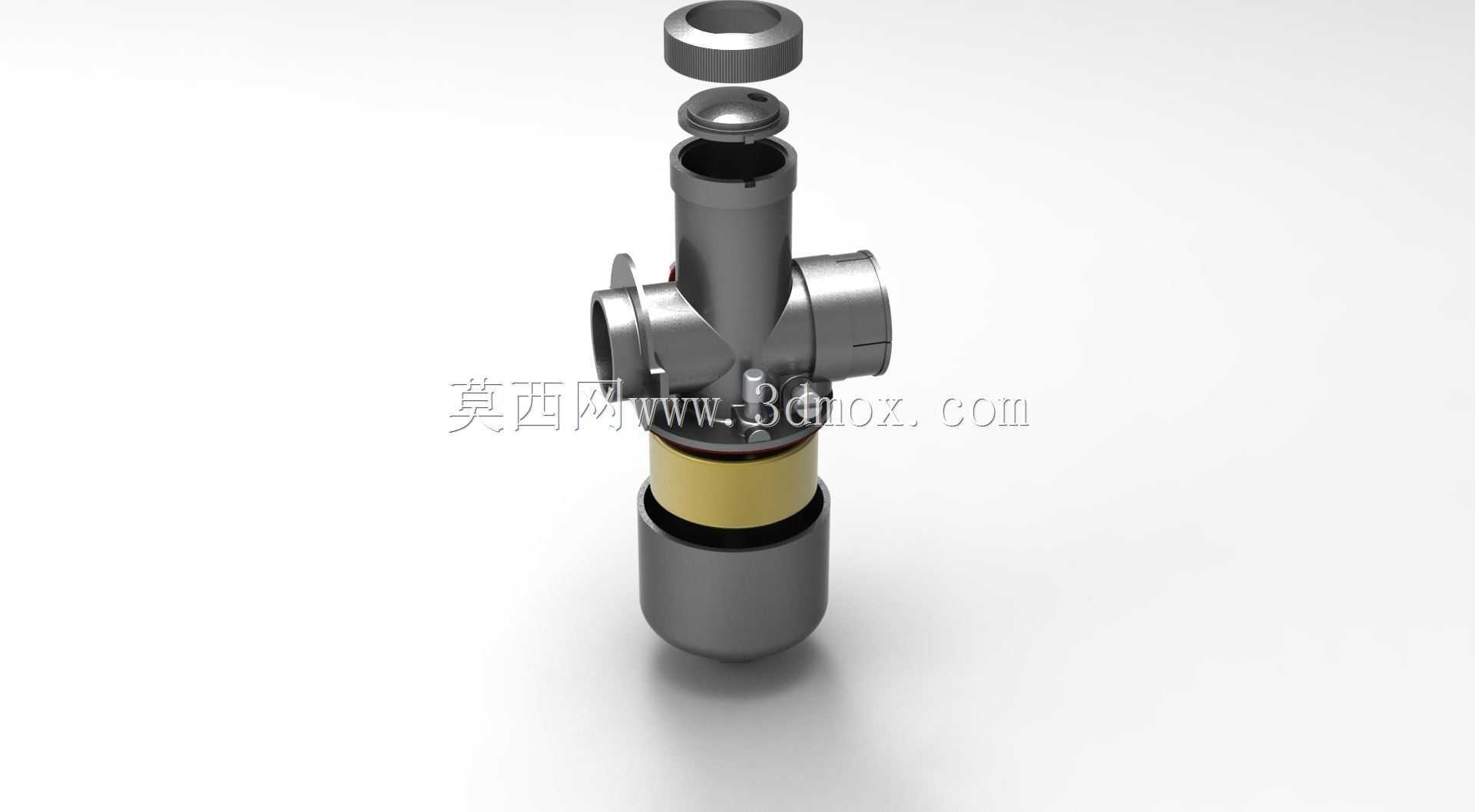

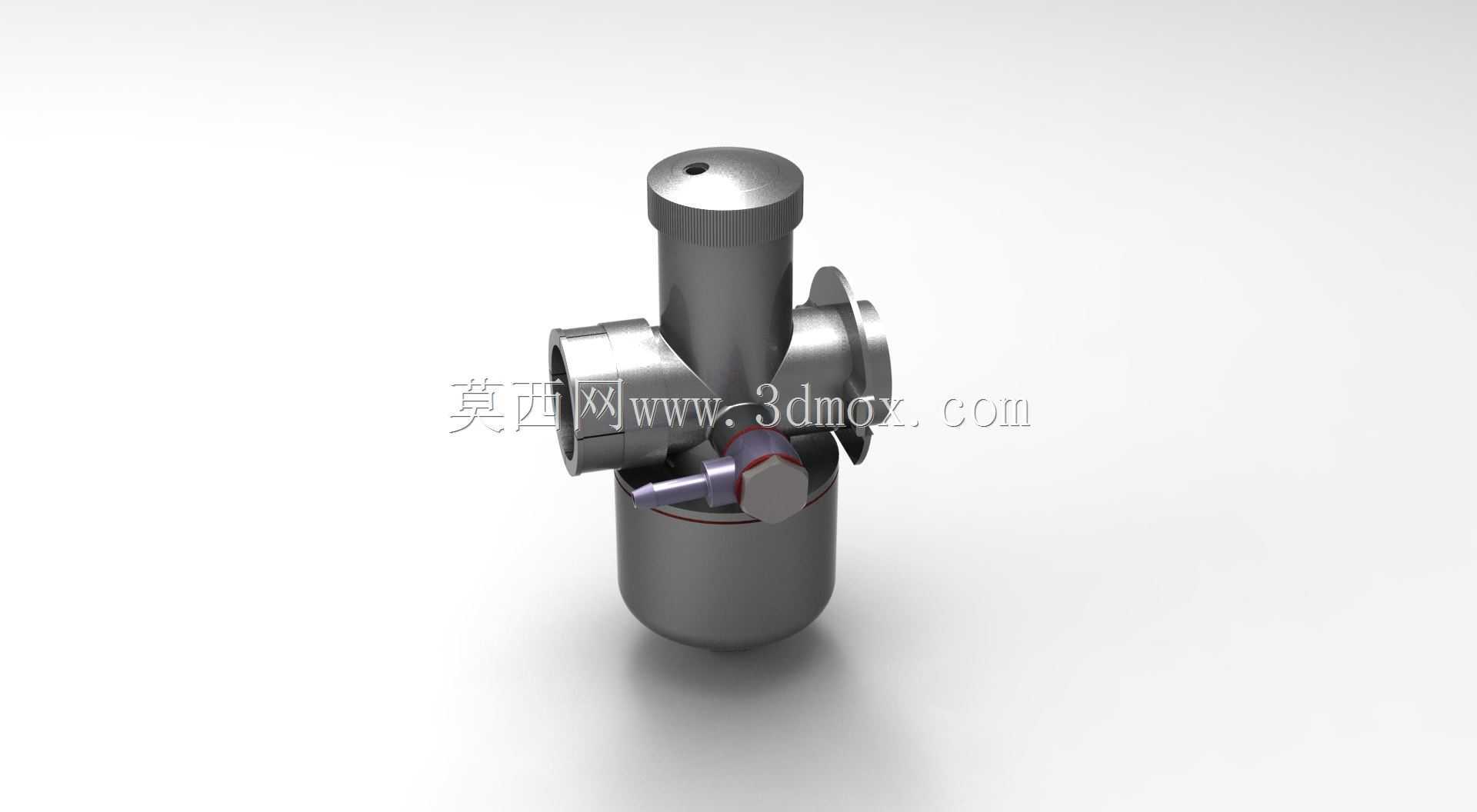

　　这款适配200cc排量8E系列动力单元的化油器，核心通流孔径设定为24毫米，在小型通用内燃机、老式轻型摩托、小型农用动力机具的燃油供给场景中，这类柱塞式化油器的结构可靠性远优于早期的蝶阀式简易供油结构。从实际装机适配角度看，整个化油器的安装边界做了紧凑化处理，主体采用上下分段式柱形结构，上部的进油接口、油针调节端盖采用可拆卸螺纹连接，中部两侧对称布置的法兰接口分别对接进气歧管与发动机缸头进气口，下部的浮子室采用金属壳体搭配密封胶圈的结构，避免长期使用后燃油渗漏的问题。设计阶段首先要匹配对应排量发动机的进气负压特性，24毫米的通径刚好覆盖200cc排量在全转速区间的进气流量需求，不会因为通径过大导致低转速区间混合气过稀、怠速不稳，

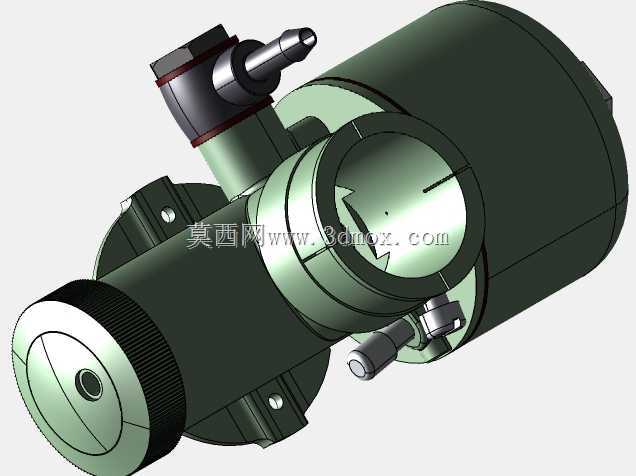

　　也不会因为通径不足限制高转速区间的动力输出。油针与柱塞的配合锥度经过多轮台架标定，在节气门从1/4开度到全开的过程中，燃油供给量能跟随进气量线性变化，避免出现加浓过渡段的动力突兀感。浮子室的油面高度设定经过反复验证，在机身倾斜角度不超过30度的常规使用场景下，不会出现燃油溢流入进气道的问题，适配小型动力设备在非铺装路面作业、轻型车辆行驶时的姿态变化。从结构建模的细节来看，各个密封配合面都预留了标准的密封件安装槽位，上部的调节端盖内部集成了油针限位弹簧的安装位，不需要额外设计独立的弹簧固定结构，减少了整机的零件数量，降低后期维护的拆装难度。中部的节气门柱塞采用圆柱导向结构，配合壳体内部的精加工导向面，

　　柱塞上下运动的卡滞风险远低于侧面开槽的简易结构，即使在有少量灰尘进入进气道的恶劣使用环境下，也能保证节气门动作顺畅。两侧的安装法兰采用平面密封结构，对接时只需要加装纸质密封垫就能满足密封要求，不需要加工复杂的密封环槽，降低了配套加工的成本。这类化油器在实际使用中，主要承担燃油与空气的预混合功能，将燃油雾化成细小颗粒后与进入的空气按合适比例混合，送入发动机燃烧室参与燃烧，其结构设计的合理性直接影响发动机的动力输出平顺性、燃油经济性以及怠速稳定性。建模过程中需要重点关注各个油道、气道的通流截面尺寸，任何一处截面的突变都会影响气流的流动状态，进而导致混合气比例失调，同时各个运动部件的配合间隙需要控制在合理范围，既要保证动作顺畅，又要避免间隙过大导致的漏气、漏油问题。
