单缸内燃机曲柄活塞联动结构

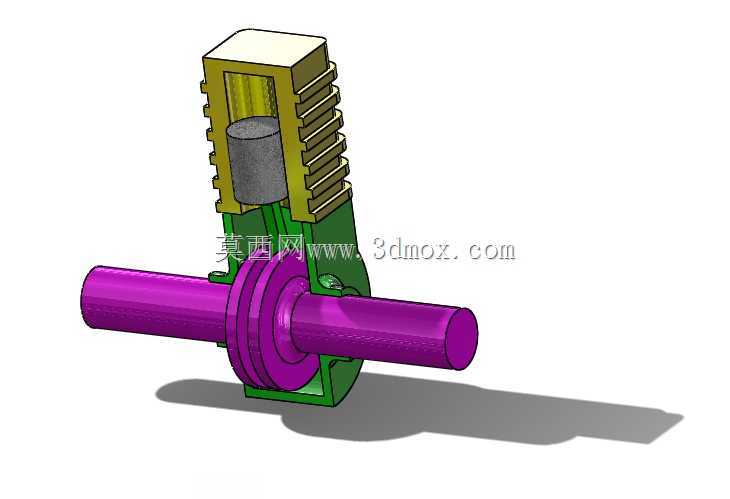

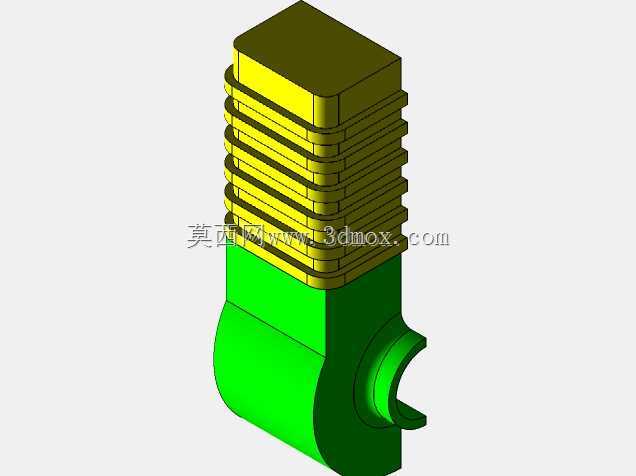

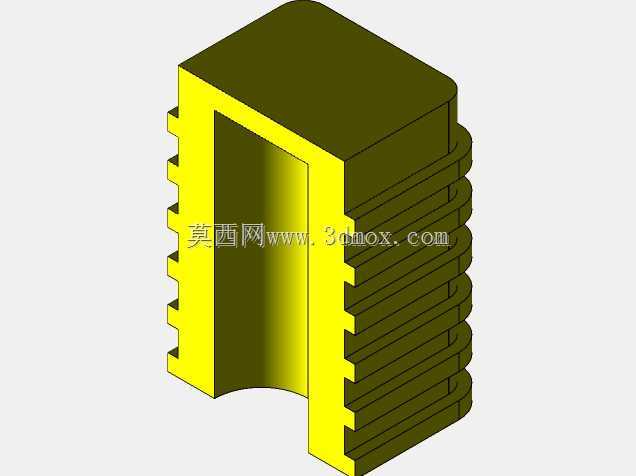

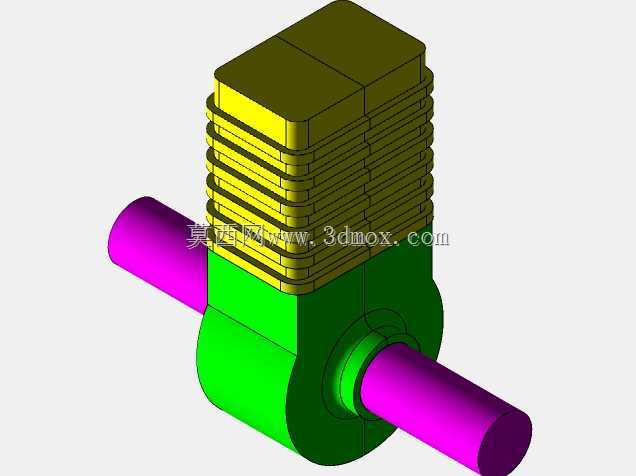

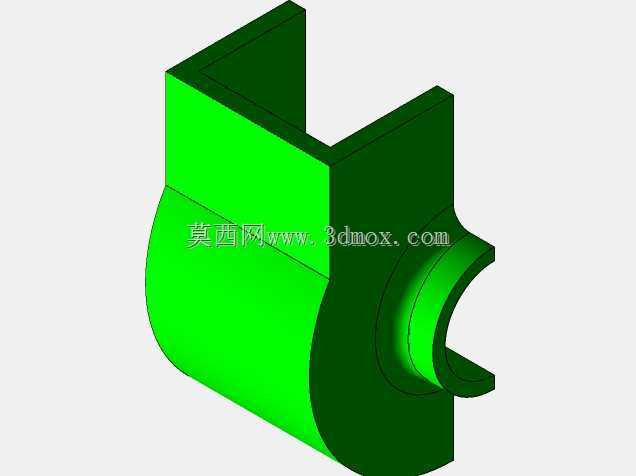

　　这套单缸动力结构的三维建模，核心还原了内燃机最基础的能量转换逻辑，日常在小型通用动力设备、教学演示教具、摩托类动力单元的前期方案验证中应用广泛，很多入门级动力总成的结构验证都会先从单缸模型的运动仿真入手，排查干涉风险。整个结构的核心功能是完成燃烧做功的直线往复运动到旋转动力输出的转换，建模过程中优先保证了运动副的配合精度：活塞与气缸壁之间保留了合理的滑动配合间隙，避免运动过程中出现卡滞，活塞销与连杆小头的铰接配合、连杆大头与曲轴曲柄销的转动配合都按照实际装配公差做了约束，能完整复现进气、压缩、做功、排气全行程的运动轨迹。设计思路上没有做多余的冗余结构，气缸外侧的散热鳍片按照风冷散热的排布逻辑设计，鳍片间距兼顾散热面积与成型工艺性，

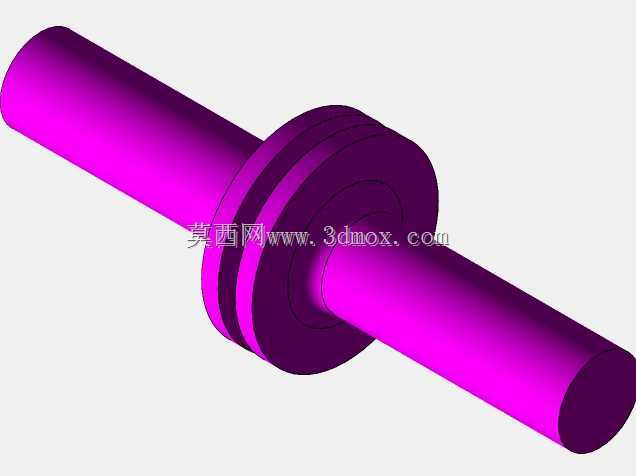

　　不会因为鳍片过密导致铸造或加工时出现积屑问题；曲轴的输出轴段做了等直径设计，预留了键槽安装位，方便后续对接飞轮、离合器等动力传输部件，轴肩位置的圆角过渡也做了对应处理，减少应力集中带来的断裂风险。从安装边界来看，整个结构的横向安装尺寸以曲轴两端轴头的端面为极限，安装时需要预留曲轴转动的避让空间，避免轴端与安装机架发生剐蹭；纵向尺寸以气缸顶部到曲轴下沿的垂直距离为基准，气缸安装法兰面预留了螺栓过孔位置，可直接固定在机架的对应安装位上。建模时特意将活塞、连杆、曲轴、气缸体做了分色处理，方便在做运动仿真时清晰观察每个部件的运动状态，对于刚接触动力结构设计的从业者来说，能直观理解曲柄连杆机构的相位关系：曲轴转动两周对应活塞完成四个行程，

　　连杆的摆动角度随曲柄转角变化的规律也能通过仿真直接读取，可直接用于结构原理演示、装配工艺模拟，也能作为多缸发动机设计的基础单元，拓展成直列多缸、V型多缸的动力结构时，只需要调整气缸排布角度、增加对应曲柄销的相位角即可，基础配合关系不需要做大幅改动。
