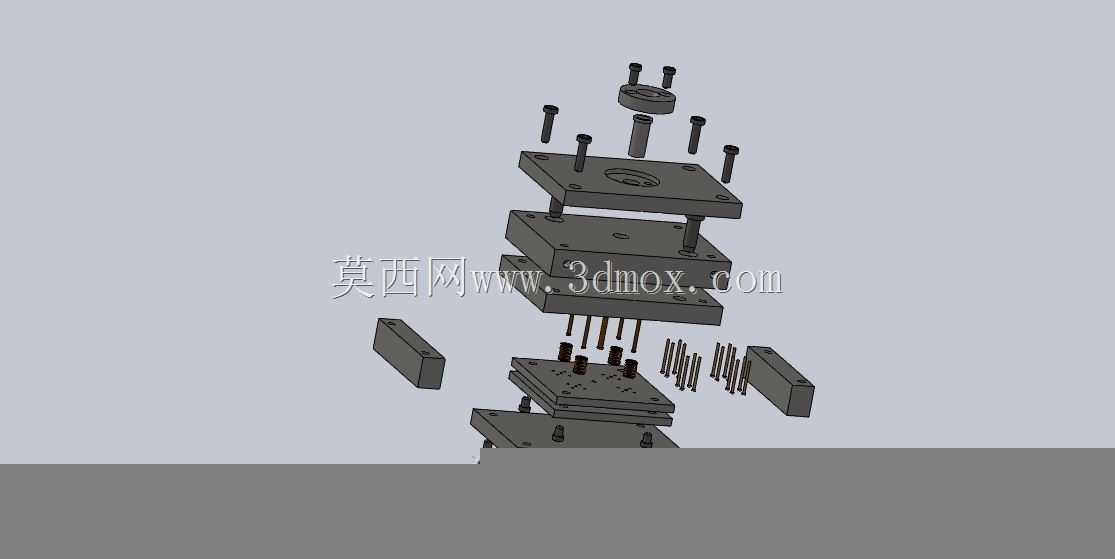

多层板级进冲压模具爆炸视图结构展示

　　这套多层板结构的冲压成型工装，主要面向消费电子类小型金属结构件的连续冲裁加工场景，在3C电子五金件量产线的冲压工位上承担核心成型作用，可适配常规开式单点压力机的安装接口，完成薄金属板材的冲孔、落料、折弯多工序连续作业。从爆炸视图的结构拆分能看到，整套模架采用标准四导柱导向结构，上下模座选用45号钢调质处理，导柱导套配合间隙控制在0.02mm以内，保证连续冲压过程中上下模的对中精度，避免长期冲裁作业出现的啃模、毛刺超差问题。中间的多层垫板分别承担不同功能：最上层的上模座垫板用于分散冲头的冲压反力，避免模座局部受力过大出现凹陷变形；凸模固定板通过过盈配合固定各个冲裁凸模，每个凸模的安装孔都做了慢走丝精加工，位置公差控制在0.

　　01mm范围内，保证各个工位的冲裁位置精度；卸料板采用弹性卸料结构，内置的矩形弹簧均匀分布在各个冲头周边，冲压完成后可将箍在凸模上的板料平稳脱出，卸料力的大小根据加工板材厚度做了匹配调整，避免卸料过程中造成工件变形。下模部分的凹模板采用硬质合金镶件结构，易磨损的冲裁刃口位置单独做镶件设计，后续刃口磨损后可快速更换镶件，无需整体报废凹模板，大幅降低量产过程中的模具维护成本。下模座设置了统一的废料漏料通道，各个工位冲裁产生的废料可通过漏料孔直接落入压力机下方的废料收集槽，无需人工频繁清理模面，适配高速连续冲压的生产节奏。整套模具的安装边界完全适配常规16吨开式压力机的工作台尺寸，上下模座的安装槽、

　　压板固定位都按照通用压力机的接口标准设计，无需额外做安装转接板即可快速上机调试。导料板设置在凹模板两侧，对送入模腔的金属带料做精准导向，导料间隙比料带厚度大0.05mm，既保证料带送进顺畅，又避免料带在送进过程中出现偏斜，造成冲裁位置偏移。各个工位的凸模长度根据工序顺序做了梯度设计，冲孔工位凸模长度略长于成型工位，保证冲压过程中先完成冲孔再进行成型、落料工序，工序时序匹配合理，避免出现工序干涉。模架的闭合高度、开模行程都做了参数适配，在压力机额定行程范围内可完成完整的冲压、卸料、送料动作，不会出现行程不足撞模的问题。从结构设计逻辑来看，这套模具采用了模块化的工位布局，后续如果需要调整工件的孔位、外形尺寸，只需要更换对应工位的凸模、

　　凹模镶件以及调整卸料板的对应避让孔即可，无需重新制作整套模架，可快速适配同类型不同规格小型五金件的冲压需求，大幅缩短新产品的模具开发周期，降低小批量多批次生产的模具投入成本。在实际量产使用中，这套结构的模具可实现每分钟120次以上的连续冲裁作业，冲裁工件的尺寸精度可稳定达到IT7级，断面毛刺高度控制在0.05mm以内，无需后续额外去毛刺工序即可满足组装要求。各个弹性元件的选型都经过冲压力核算，弹簧的预压量、极限压缩量都预留了足够的安全余量，避免长期连续作业出现弹簧疲劳断裂的问题。所有紧固螺丝都采用内六角高强度螺丝，螺丝的拧入深度、锁紧扭矩都按照模具设计规范做了匹配，保证高速冲压过程中各个组件不会出现松动移位。
