长条薄料连续冲压成型模具结构

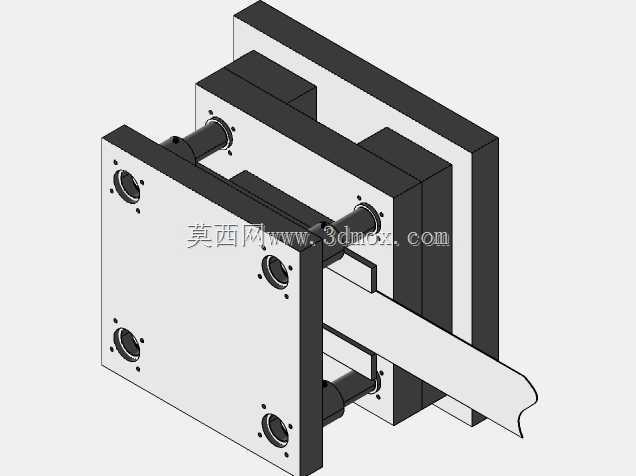

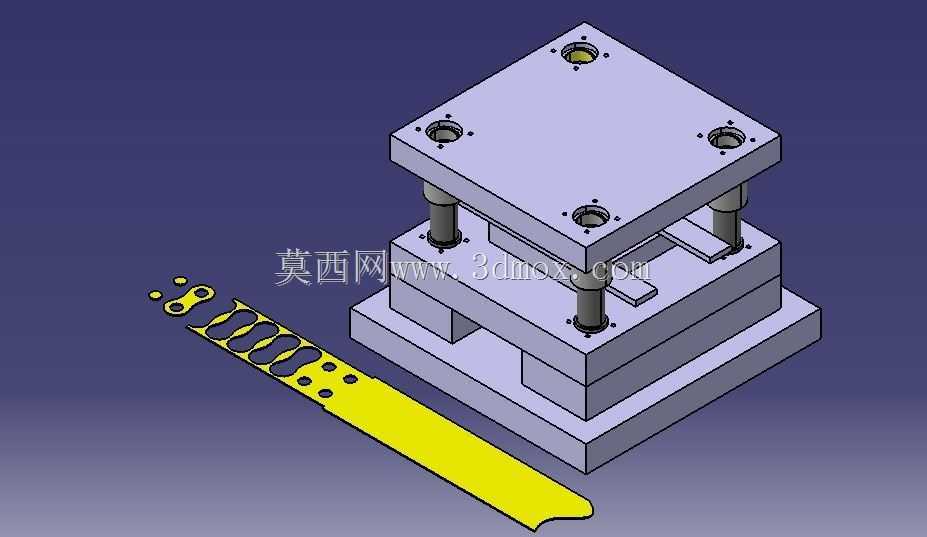

　　这套连续冲压成型结构，主要面向长条型薄金属料带的批量冲制成型场景，在五金冲压加工车间的高速冲床工位上适配使用，可一次性完成料带的定位、多步冲裁、局部成型、料件分离的全工序作业，替代传统单工序模需要多台设备、多次定位装夹的低效加工模式，适配电子接插件、小型五金弹片、长条连接片这类需要连续成型的小尺寸五金件量产需求。整套模架采用标准四导柱导向结构，上下模座选用调质钢材加工，导柱导套配合间隙控制在0.01mm以内，保证高速冲压过程中上下模合模的同轴度，避免长期冲压作业后出现导向偏移、啃模的问题。上模部分依次排布初始定位孔冲头、多步轮廓冲裁镶件、局部成型凸模，以及最终的料件分离切刀，每一步工序的进给步距通过料带侧刃定位结构精准控制，

　　料带沿下模的导料板送入工位后，每一次冲床行程即可完成一个工位的加工，料带持续送进就能实现连续化产出。下模对应位置排布凹模镶块、成型顶料机构以及废料排出通道，冲裁产生的细小废料可通过凹模下方的漏料孔直接落入机床废料槽，不需要人工频繁清理工位，适配每分钟上百次的高速冲压作业节奏。设计过程中重点考虑了薄料冲压的压料需求，上模设置了弹性压料板，合模前先将料带压紧在凹模表面，避免薄料在冲裁过程中出现翘曲、移位，保证成型后料件的平面度与尺寸一致性；成型工位的凸凹模间隙根据料厚匹配设置，针对0.2-0.8mm厚度的常见冷轧钢带、不锈钢带都能适配，冲切断面毛刺高度可控制在0.05mm以内，满足精密五金件的外观与装配要求。安装边界上，

　　整套模架的上下模座安装孔位按照标准冲床的工作台T型槽间距设计，可直接适配16t-40t吨位的开式可倾冲床安装，模架闭合高度、开模行程都预留了足够的安全余量，安装时不需要额外改装机床压板位置，上下模合模时的安全间隙也做了冗余设计，避免误操作导致的模仁损坏。料带的导料板宽度可根据实际料带宽度做小幅调整，更换不同规格的冲头镶块即可适配相近轮廓的同类长条五金件生产，不需要重新制作整套模架，能有效降低小批量多品类冲压件的生产工装成本。
