工业铝型材焊接结构轮廓设计

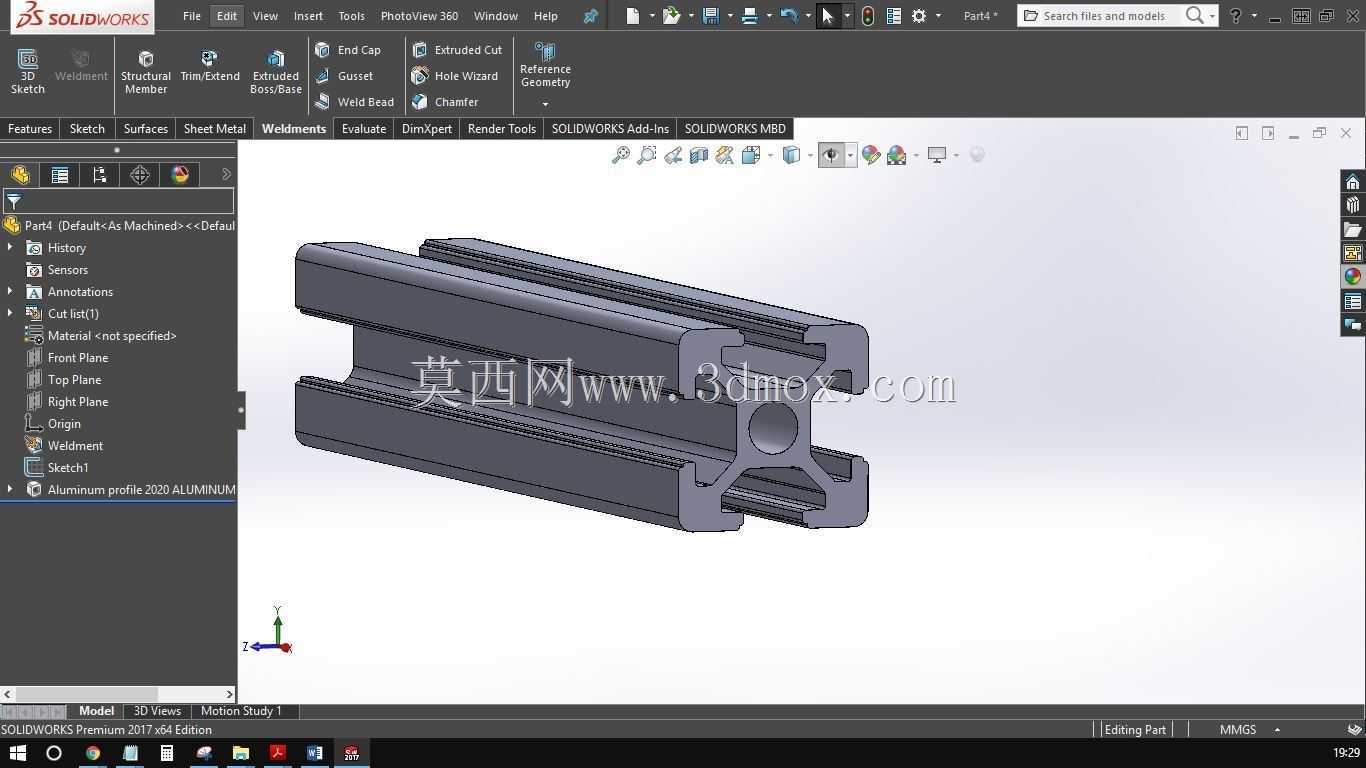

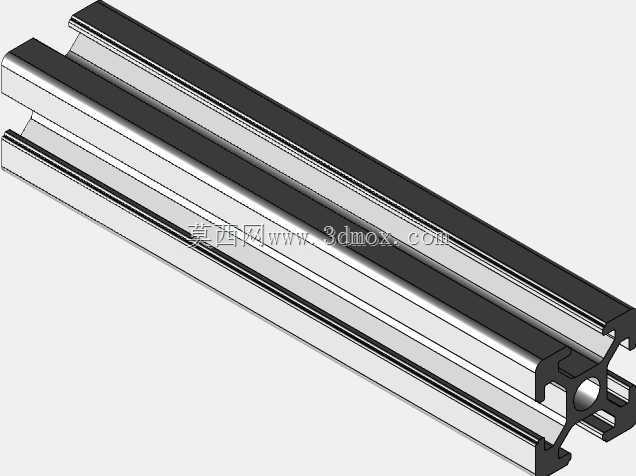

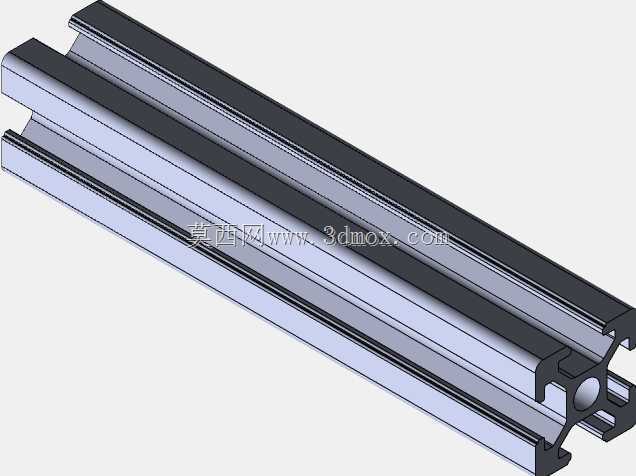

　　在非标自动化设备机架、输送线支撑框架、工业工作台搭建的场景里，这类带焊接适配轮廓的铝型材是结构搭建的核心基础构件，区别于常规挤压成型直接装配的标准铝型材，该轮廓专门针对焊接拼接工艺做了截面优化，解决了常规铝型材焊接时定位难、焊后变形大、拼接错位的常见工程问题。从截面设计逻辑来看，型材两侧预留的对称卡槽结构，一方面可以在多段型材拼接焊接时嵌入定位镶条，无需额外制作焊接工装就能保证拼接直线度，控制焊后整体的形位公差，避免后续安装面板、导轨时出现装配干涉；中间带圆弧过渡的中空腔体，在保证整体抗弯截面模量的前提下，尽可能降低了型材自身重量，同时腔体内部可以走设备布线、气路管路，兼顾结构支撑与管线收纳的双重作用。实际应用中，

　　这类轮廓的型材适配多类焊接场景，不管是小型设备的防护栏框架，还是中型输送线的侧边支撑梁，都可以通过该轮廓快速完成拼接焊接，型材外侧的平直面预留了足够的安装基准面，后续装配线性导轨、钣金护板、操作面板时，不需要额外做铣削加工找平，直接依靠型材自身的成型面就能满足安装平面度要求。从安装边界来看，该轮廓的截面尺寸适配常规工业铝型材的安装孔位间距，和现有标准的角码、端盖、脚轮安装板等配件具备互换性，不需要单独开模制作配套连接件，能有效降低项目的物料采购成本。设计过程中针对焊接热变形做了壁厚差异化处理，焊缝接触位置的壁厚做了局部加厚，避免焊接时出现焊穿、塌陷的问题，非焊接区域的壁厚做了均匀减薄，在保证结构强度满足静载、动载要求的前提下，

　　减少材料用量。型材表面的凹槽结构还可以嵌入密封条、有机玻璃板，直接作为设备防护舱的框架使用，不需要额外加装密封压条，简化了防护结构的装配流程。在做三维建模时，该轮廓严格按照焊接工艺的坡口预留要求做了边角处理，拼接时焊缝位置的间隙均匀，能保证焊料充分填充，焊后焊缝强度满足框架承重要求，不会出现虚焊、焊缝应力集中导致的框架断裂问题。
