多规格工业铝型材及配套连接件设计方案

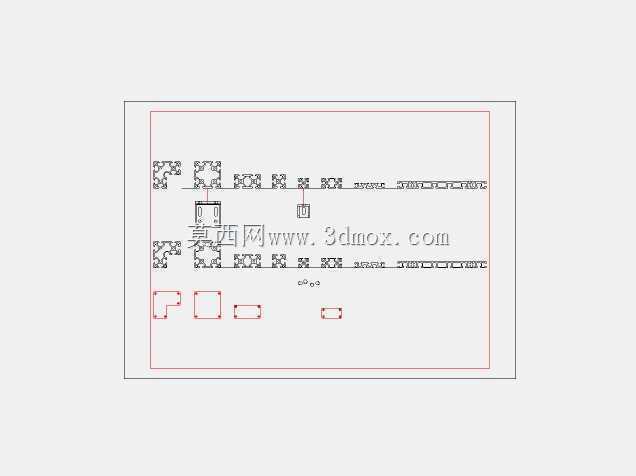

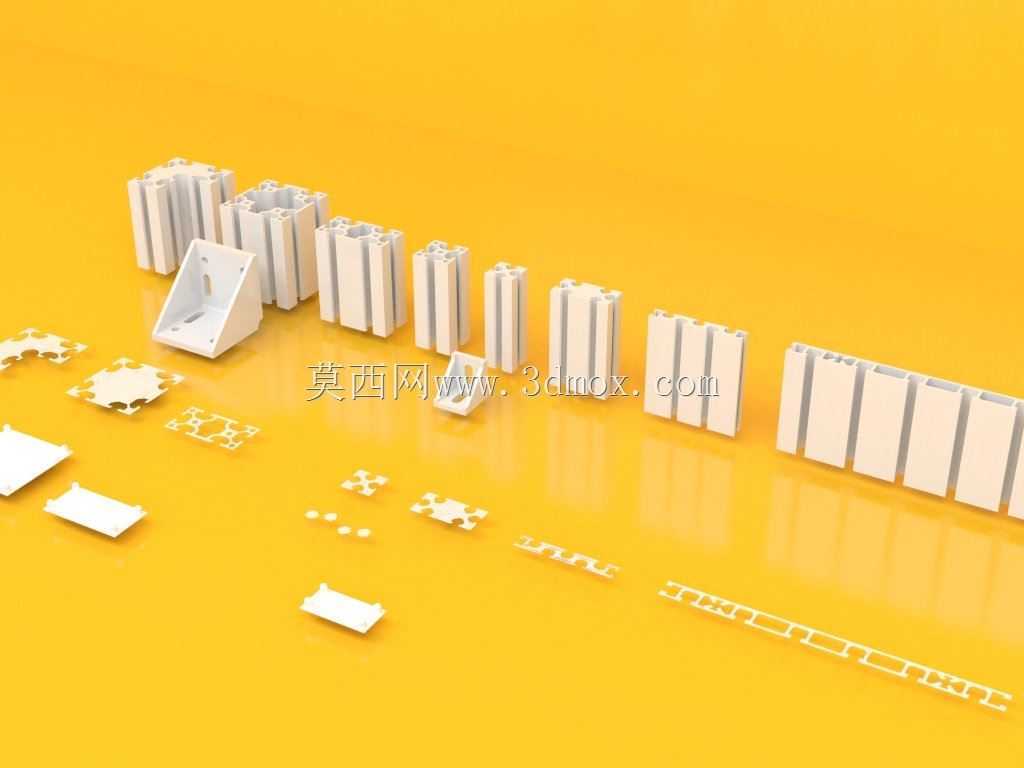

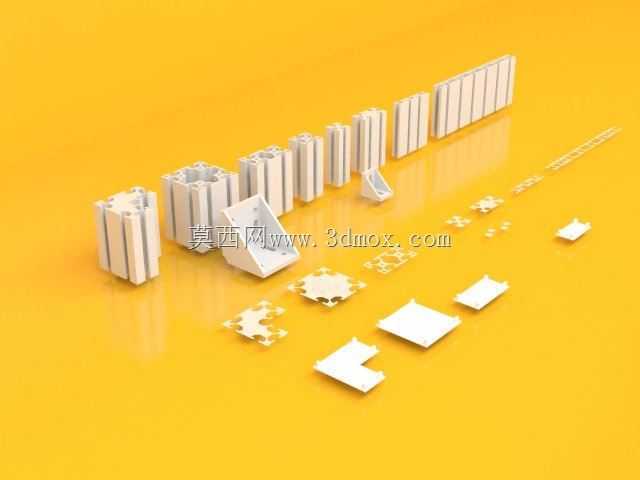

　　在非标自动化设备搭建、生产线工位机架制作、检测设备防护围栏组装的场景里，铝型材是应用频次极高的结构基材，不用做焊接加工，仅靠配套连接件就能快速完成框架拼接，后期调整改造的灵活度远高于焊接钢结构。这套设计覆盖了30、40、60、80、90等多个截面规格的欧标铝型材，同时配套了对应规格的角码、端盖、槽条连接件、脚轮安装板、地脚连接座等常用配件，能覆盖从轻型物料架到重型设备机架的不同承载需求。做这套结构设计的时候，首先考虑的是不同场景的安装边界：轻型30系列型材壁厚控制在1.8mm，槽宽适配M6规格T型螺栓，适合做电子装配线的物料挂架、小型设备的外围护架，单根型材长度方向的拼接公差控制在±0.2mm，保证拼接后框架的平面度满足装配要求；

　　40系列是通用性最强的规格，设计了2.0mm和2.5mm两种壁厚选项，槽宽兼容M6和M8紧固件，既可以做中型设备的主机架，也能搭配透明亚克力板做设备安全防护门，型材截面的加强筋布局经过受力校核，垂直方向每米承载能力可达150kg，满足多数工业场景的静载要求。60、80系列的重型型材，壁厚设置为3.0mm，内部加强筋采用十字交叉布局，主要用于大型自动化生产线的主框架、重载工作台的支撑梁，搭配的专用角码带有定位止口，安装时不需要反复调校垂直度，能大幅缩短现场组装的工时。配套的连接件设计也完全贴合型材的槽道结构，隐藏式槽条连接件可以实现两根型材的无缝对接，外装角码则用于需要后期拆装调整的连接点位，端盖做了和型材截面完全匹配的卡扣结构，

　　安装后不会出现凸起错位，既提升外观整洁度，也能避免型材槽道内进入杂物影响后续配件安装。设计过程中特意统一了所有规格型材的槽道中心距尺寸，不同规格型材拼接时可以通用紧固件，不用单独准备多套安装配件，现场施工时能减少配件分拣的工作量。针对需要移动的框架场景，配套的脚轮安装板直接适配型材端面的安装孔位，不需要额外打孔，安装后脚轮的回转中心和型材中心重合，推动框架时不会出现偏摆；固定安装的场景下，地脚连接件带有高度调节螺纹，能在地面不平整的车间环境里快速调平框架，调平行程可达30mm，适配多数车间的地面平整度误差。所有型材的截面棱边都做了R0.5的圆角处理，避免组装和使用过程中划伤操作人员，槽道内部的尺寸公差严格控制，保证T型螺栓可以顺畅滑入槽道任意位置，不会出现卡滞或者间隙过大导致连接松动的问题。
