离心式汽轮机叶轮转子结构设计

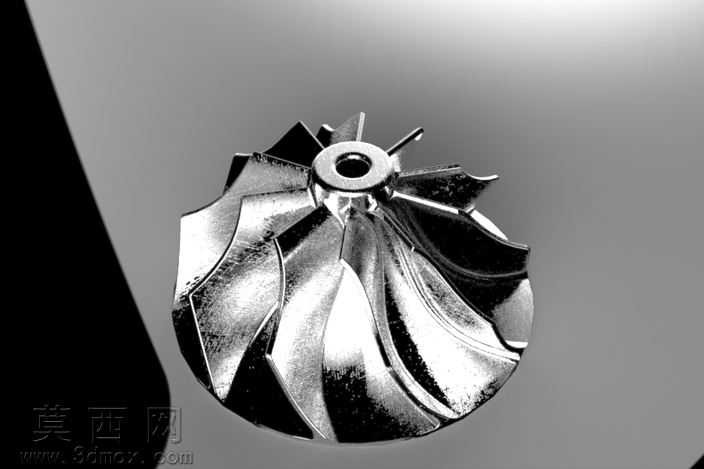

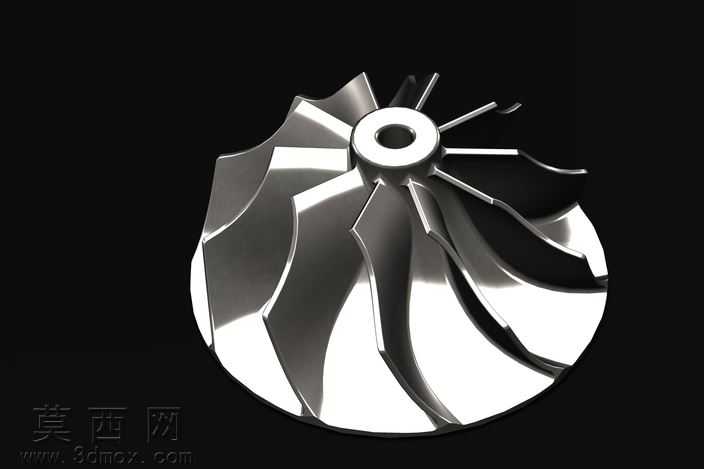

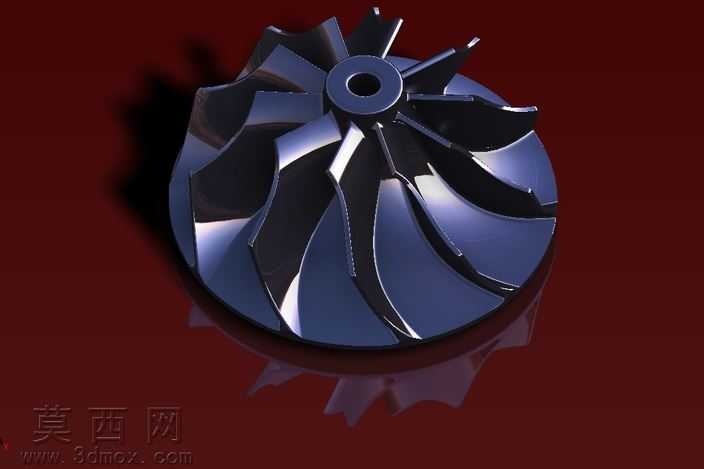

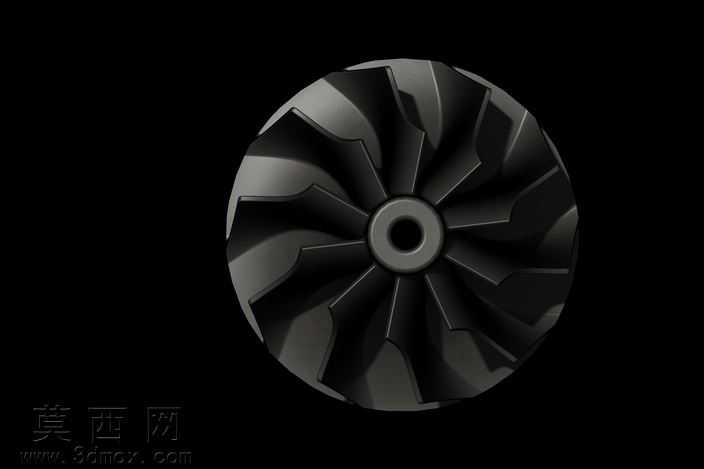

本作品为离心式汽轮机核心转子叶轮部件，建模过程围绕汽轮机动力转换的核心功能展开，首先梳理离心式叶轮的气动设计逻辑，确定叶片的曲面走向、轮毂的安装定位尺寸、轮盘的强度承载边界，从基础回转特征搭建轮毂主体结构，精准绘制中心安装孔的定位基准与配合尺寸，保证后续与转轴装配的同轴度要求。叶片建模阶段采用曲面放样与实体修剪结合的方式，还原离心式叶轮叶片的空间扭曲形态，每一片叶片的进气边、出气边曲率都经过反复调整，匹配气流在叶轮内的流动轨迹，避免运行过程中出现气流紊流、能量损耗过大的问题，同时通过圆周阵列完成所有叶片的均匀排布，严格控制阵列角度公差，保证转子动平衡性能达标。轮盘部分做了轻量化与强度兼顾的结构设计，在叶片根部与轮盘衔接位置做了平滑过渡处理，消除应力集中隐患，避免高速运转工况下出现结构断裂风险。材质渲染阶段选用金属抛光材质模拟实际汽轮机叶轮的高温合金质感，调整反射参数还原金属机加工后的亮面效果，通过光影渲染突出叶片曲面的流畅弧度与结构细节，清晰展现叶片间的流道空间形态。整个建模过程严格遵循汽轮机转子的实际设计规范，所有结构尺寸都匹配通用离心式汽轮机的装配要求，既还原了真实部件的结构特征，也兼顾了三维模型的展示效果，可用于汽轮机结构教学、动力部件原理演示、相关产品设计参考等场景，模型结构完整无缺失特征，各部件的装配关系清晰明确，能够直观展现离心式汽轮机转子的工作原理与结构特点。
