复古车用600cc排量活塞柱结构设计

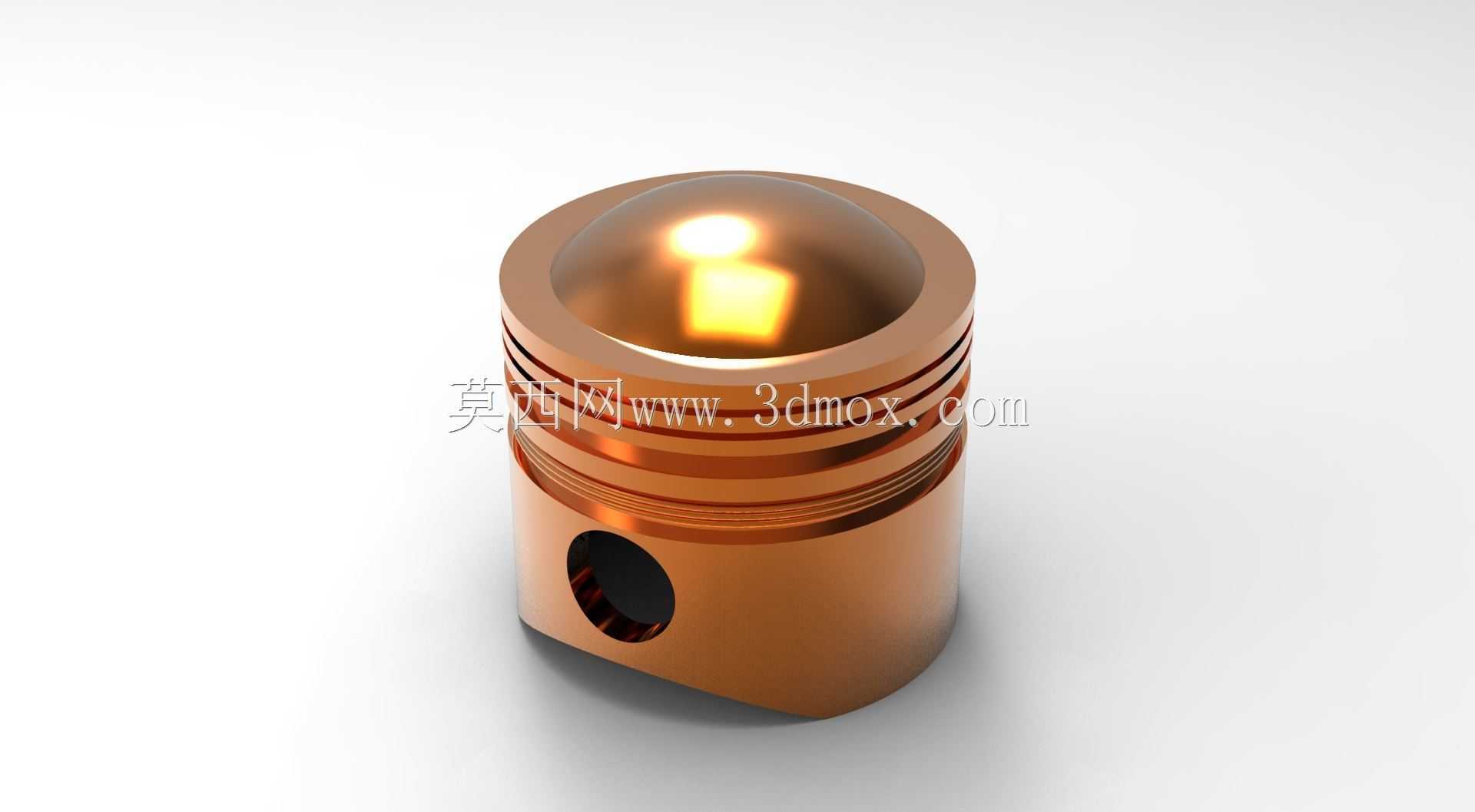

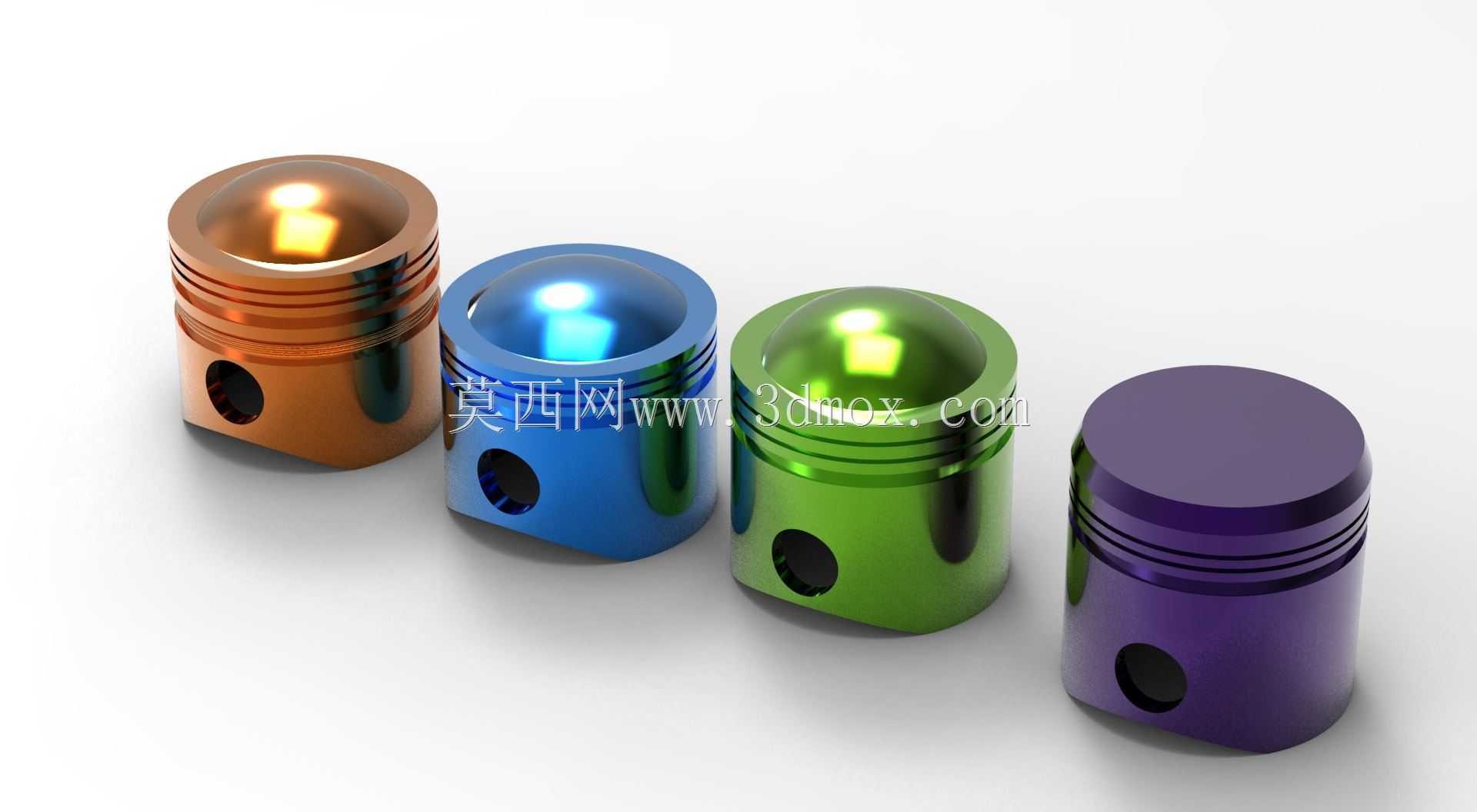

　　这款活塞柱是小排量内燃机核心往复运动部件，主要适配600cc排量级别的老式乘用车辆动力单元，在气缸内完成往复直线运动，通过配套连杆将燃烧做功产生的推力传递给曲轴，实现化学能到旋转机械能的转换。从结构设计来看，活塞顶部采用半球形凹腔造型，这类设计能够配合气缸盖的燃烧室形态，优化混合气涡流形成路径，提升燃烧过程的充分性，同时凹腔的弧度经过曲率校核，可避免工作过程中与气门运动轨迹发生干涉。活塞裙部设置有多道环槽，分别用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的压力通道，防止做功冲程的高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。裙部侧面开设的销孔用于安装活塞销，

　　实现活塞与连杆小头的铰接，销孔的位置经过偏心设计，可抵消活塞换向时产生的侧推力敲击，降低工作过程中的噪音与裙部磨损。从安装边界来看，活塞的外径尺寸与对应气缸的内径保持严格的配合公差，常温下预留合适的膨胀间隙，避免发动机达到工作温度后活塞受热膨胀卡滞在气缸内；活塞总高度经过匹配设计，确保活塞运行到上止点与下止点时，既不会超出气缸行程范围撞击气缸盖或曲轴平衡块，也能保证活塞环始终处于气缸壁的有效工作面内，不会出现环组卡滞或密封失效的问题。在实际应用场景中，这类活塞需要承受燃烧室点火瞬间的高温高压冲击，同时在每分钟数千次的往复运动中保持与气缸壁的稳定贴合，因此裙部的型线设计采用了中凸变椭圆结构，常温下裙部截面为椭圆形，

　　长轴垂直于活塞销方向，工作受热膨胀后裙部会趋近正圆形，保证全工况下与气缸壁的接触压力均匀分布，避免局部偏磨。活塞顶部的厚度经过强度校核，既能够承受燃气爆发压力的冲击，也能控制整体重量，降低往复运动产生的惯性力，减少曲轴连杆机构的运转负荷。环槽的宽度与深度尺寸严格匹配对应活塞环的规格，槽侧的平面度与粗糙度满足密封要求，防止高压燃气从环槽侧隙泄漏。销孔内部设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁造成拉缸故障。
