Flymo割草机用多孔定位塑料垫片结构

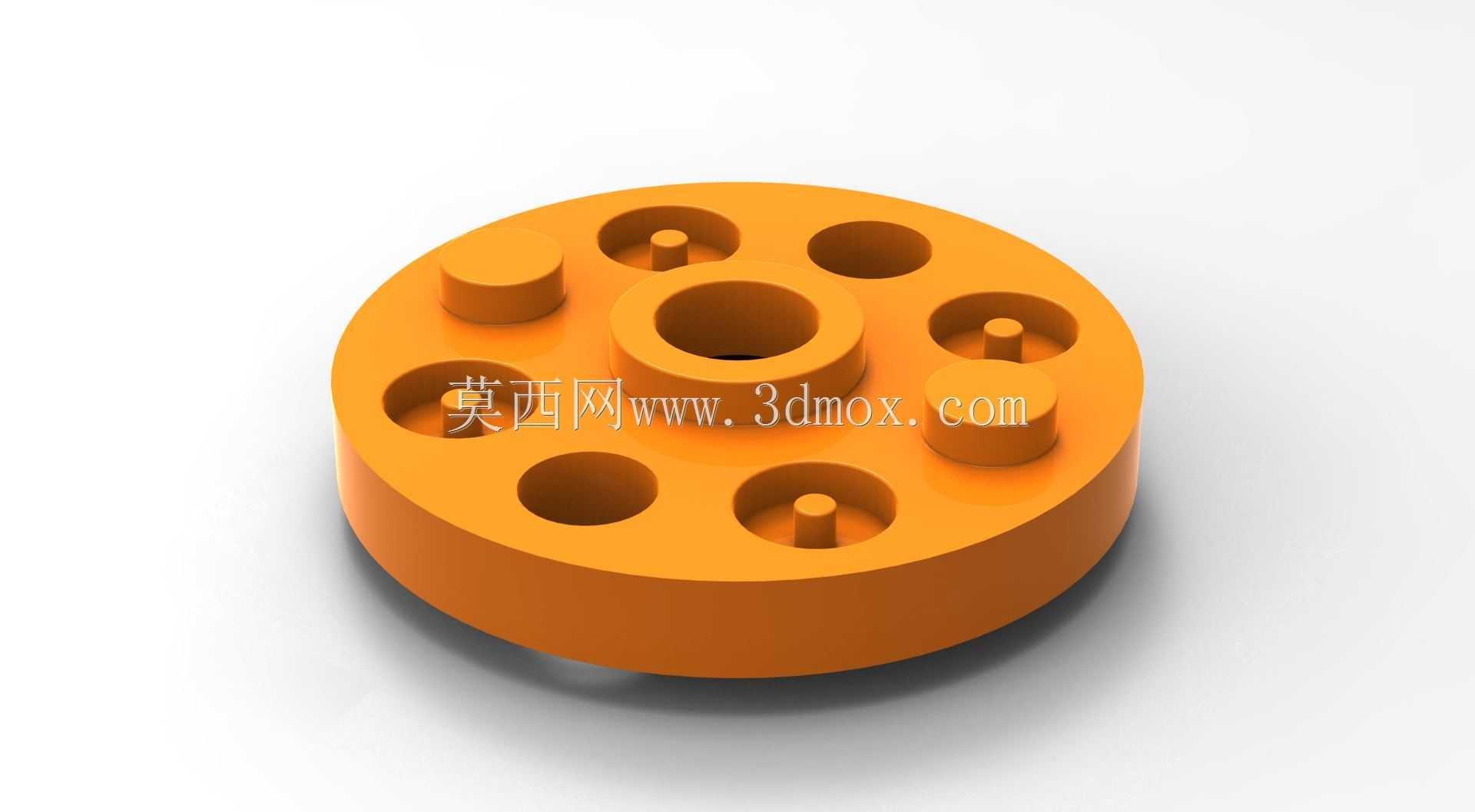

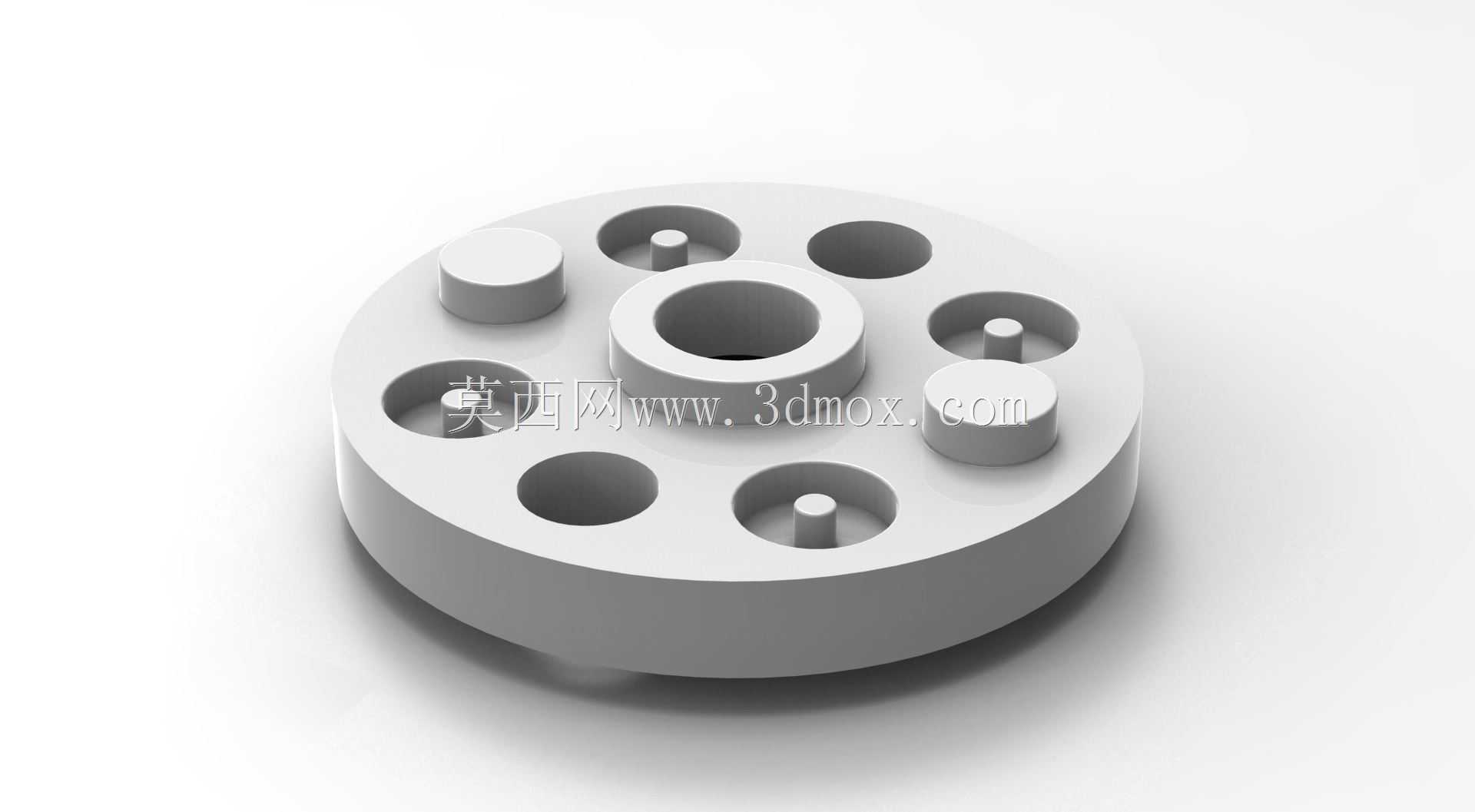

　　园林养护作业中，手推式割草机的刀盘传动部位长期处于高频振动、草屑侵蚀的工况，连接部位的垫片既要承担轴向定位、载荷分散的作用，还要适配塑料部件的装配公差，避免金属硬连接带来的磨损与异响。这款垫片采用圆盘式主体结构，整体为工程塑料注塑成型，中心设置贯穿式轴孔，用于穿过割草机的输出传动轴，孔壁的轴向长度可保证与轴套的配合长度，避免传动过程中出现偏摆。主体盘面沿圆周方向均匀分布两类孔位，一类是沉头通孔，用于穿过连接螺栓，将垫片压紧在刀盘与传动座之间，沉台结构可将螺栓头完全埋入垫片平面内，避免螺栓突出刮草或者缠绕草屑；另一类是盲孔式减重槽，在不降低盘面结构强度的前提下，减少塑料用料，同时降低部件整体重量，减少传动端的转动惯量。

　　盘面还设置了三个圆柱形定位凸台，凸台高度略高于垫片主体平面，装配时可直接卡入对应连接件的定位凹槽内，无需额外工装即可完成周向定位，避免螺栓拧紧过程中垫片跟转，也能在设备运行时承受周向剪切力，降低螺栓受到的横向载荷，延长连接副的使用寿命。设计过程中需要重点控制各孔位与中心轴孔的位置度公差，若孔位偏移超过0.1mm，装配时就会出现螺栓无法穿入、定位凸台卡滞的问题，同时盘面的平面度需要控制在0.05mm以内，保证压紧后整个结合面受力均匀，不会出现局部间隙导致的振动异响。垫片的厚度需要匹配传动座与刀盘之间的安装间隙，过厚会导致刀盘轴向位置偏移，影响切割高度的准确性，过薄则无法起到预紧减震的作用，长期运行后容易出现螺栓松动的问题。

　　这类塑料垫片相比传统金属垫片，具备更好的自润滑性能与减震效果，不会因为长期接触潮湿草屑出现锈蚀问题，同时注塑成型的工艺可以保证各批次产品的尺寸一致性，适合园林机械这类量产设备的装配需求，在实际使用中可有效降低传动部位的故障率，减少日常维护的频次。
