道格拉斯蜻蜓碳管安装合金固定座

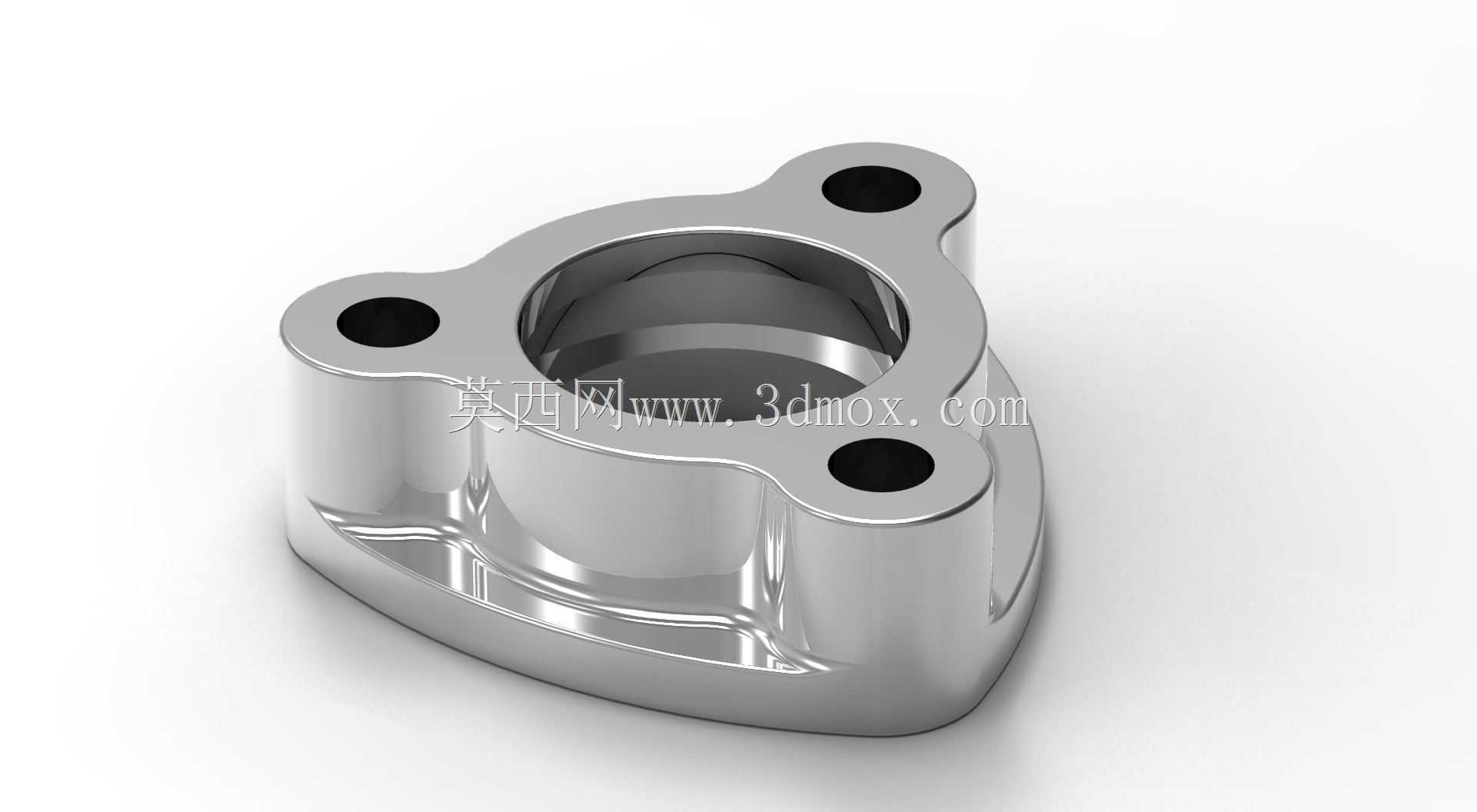

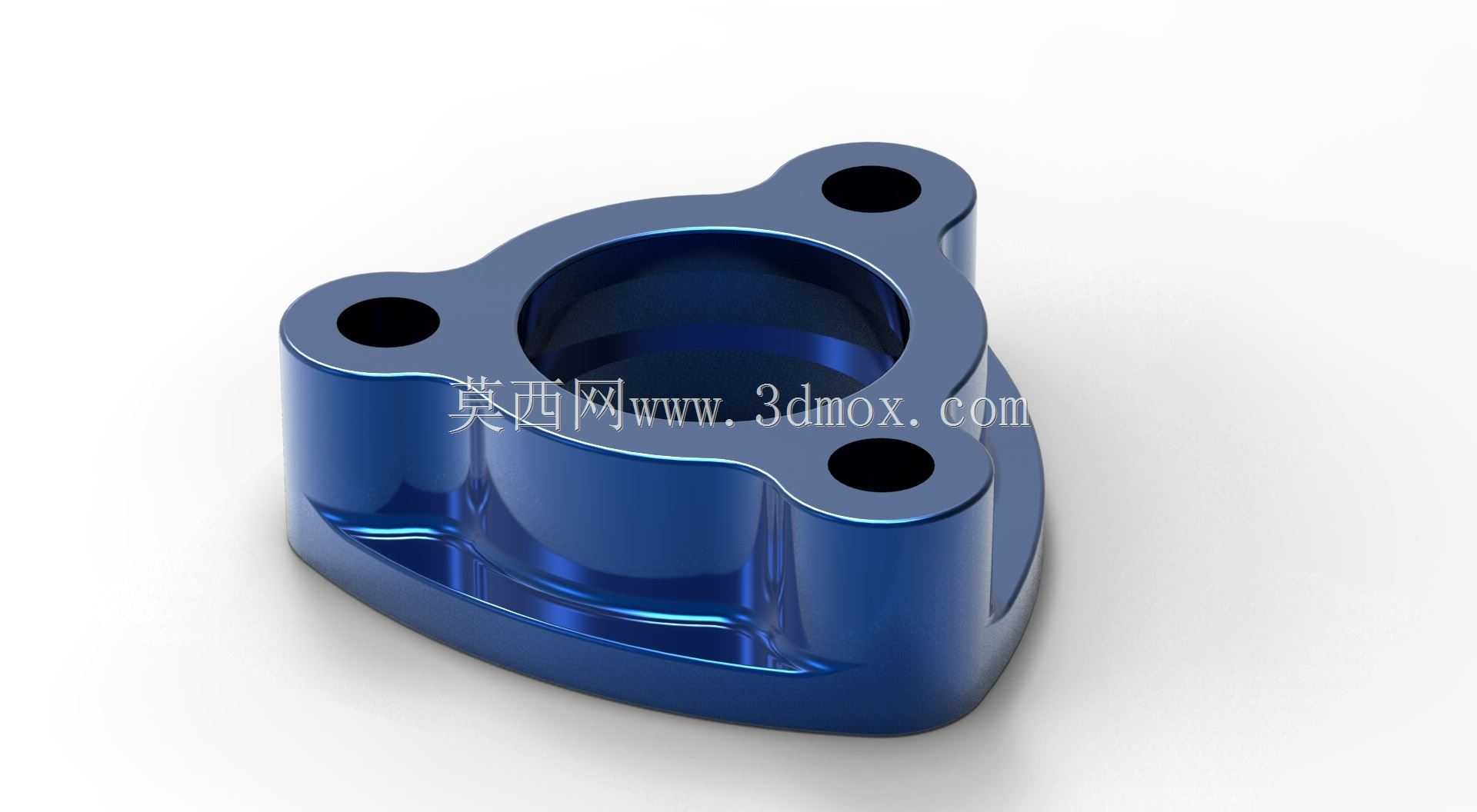

　　这款三耳式合金安装座，主要应用在道格拉斯蜻蜓系列碳管管路的布设场景中，承担碳管端部的定位、承载与固定功能，常见于轻型动力传输管路、气动信号管路的终端固定工位，适配薄壁碳纤维管材的安装需求，能在持续振动、温差波动的工况下保持稳定的连接刚性，避免碳管端部因受力不均出现开裂、移位问题。从结构设计来看，主体采用带中心通孔的凸台结构，中心通孔内径与对应规格碳管外径做间隙配合设计，装配时碳管可直接插入通孔内，通过侧壁顶丝或者粘接工艺完成与座体的固连，通孔内壁做了粗糙度控制，避免刮伤碳管外壁的纤维层。三个安装耳沿座体底部法兰周向均匀分布，每个耳片上预制光孔安装位，安装孔的中心距经过严格公差匹配，可直接对应设备安装基面的预留螺孔，

　　装配时穿入螺栓即可完成座体的固定，三耳分布的结构相比两耳结构抗扭转性能提升40%以上，即使在碳管受侧向拉扯力时，也能将受力均匀分散到三个固定点，不会出现单耳应力集中断裂的问题。座体底部法兰面做了平面度管控，装配后能与安装基面完全贴合，不存在翘曲间隙，避免长期使用后螺栓出现松动。外形上整体做了圆弧过渡处理，没有尖锐的棱角，既减少了装配过程中划伤操作人员的风险，也能降低流体经过时的风阻影响，在有气流扰动的安装场景中可减少紊流带来的振动传导。安装边界方面，座体总高度控制在适配狭窄安装空间的范围内，三个耳片的外轮廓最大直径不超过常规同通径法兰连接件的尺寸，可直接替换原有同规格的塑料安装座，不需要对原有安装基面做二次加工，

　　中心通孔的轴向垂直度与安装法兰面保持严格的垂直公差，保证碳管安装后不会出现偏斜，避免碳管长期受侧向力出现疲劳损伤。材质选用高强度铝合金做表面阳极氧化处理，表层硬度高耐磨性能好，同时整体重量远低于钢制连接件，不会给安装端带来额外的负重，在对重量敏感的轻型设备、移动设备管路布设场景中适配性极强。设计阶段还针对安装耳的受力薄弱位置做了加厚处理，耳片与主体凸台的衔接位置做了圆角加强筋过渡，能承受更大的冲击载荷，即使在设备启停瞬间的管路冲击力作用下，也不会出现耳片断裂的问题。
