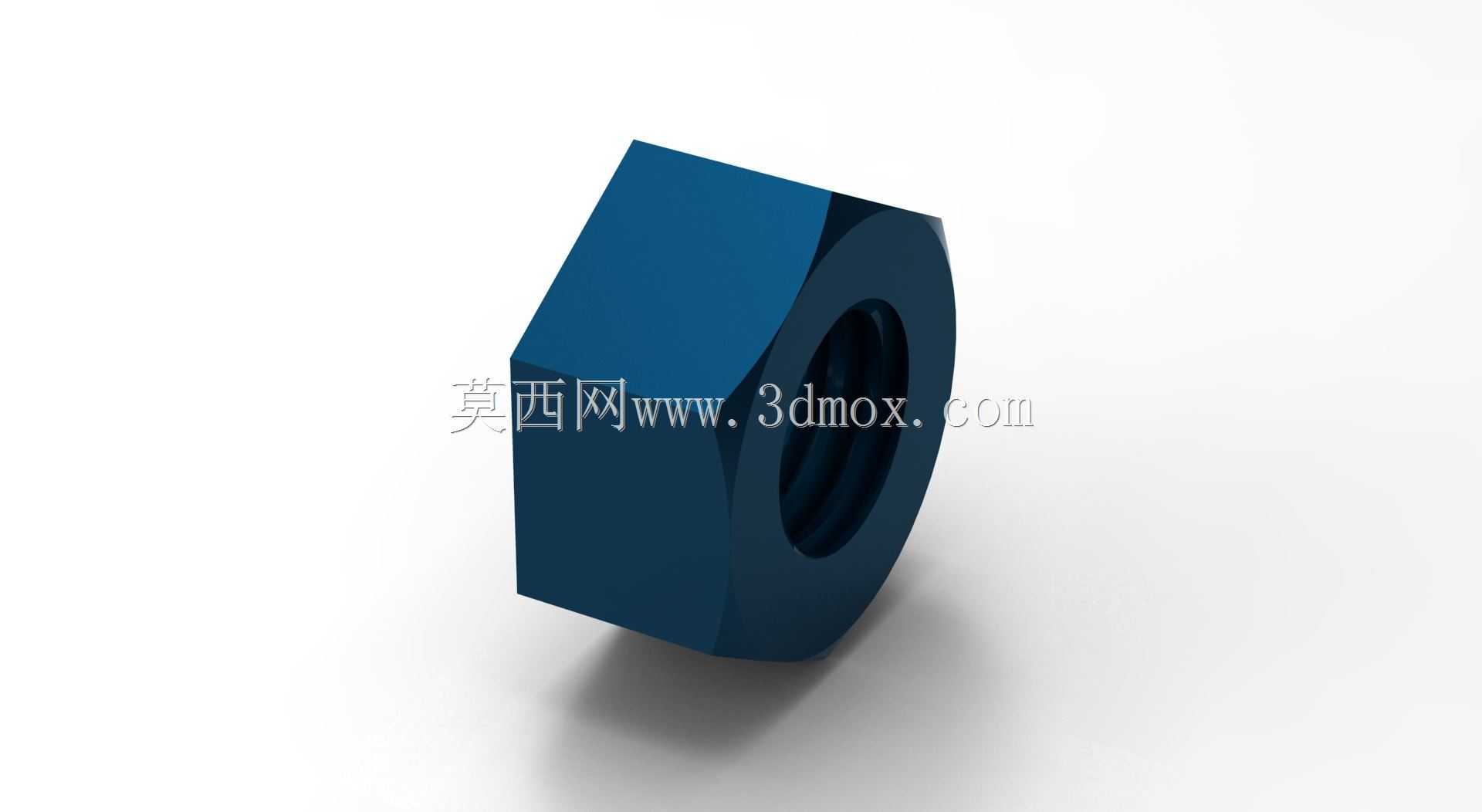

M12规格六角螺母配套平垫圈结构设计

　　在各类机械装配场景中，螺纹紧固件的配套选型直接决定连接结构的可靠性，这款M12规格的六角螺母搭配平垫圈的组合，是中等载荷机械连接场景中极为常用的配套紧固组件。从实际应用场景来看，这类紧固件组合广泛覆盖通用设备机架装配、输送线支架拼接、小型工装夹具装夹、民用机电设备外壳固定等场景，适配公称直径12mm、螺距1.75mm的公制粗牙外螺纹件，能够在常规静载荷、小幅振动工况下提供稳定的锁紧力。

　　从功能特性角度来说，配套的平垫圈主要作用是分散螺母承压面对被连接件表面的压应力，避免拧紧过程中螺母棱角刮伤工件表面，同时可以弥补被连接件表面的微小平面度误差，让锁紧力传递更均匀；六角外形的螺母则适配标准开口扳手、套筒扳手的拧紧作业，6个受力面能够在常规操作空间下提供足够的扳手接触面积，兼顾拧紧力矩传递效率与操作便利性。

　　设计层面，这款螺母的内螺纹严格遵循公制粗牙螺纹的牙型参数，牙型角60度，螺距1.75mm，螺纹旋合长度适配常规M12螺栓的标准旋合深度，既不会因旋合过短导致螺纹牙剪切失效，也不会因旋合过长造成装配效率浪费。六角外形的对边尺寸、对角尺寸均符合标准紧固件的外形公差要求，能够适配市面上所有标准规格的拧紧工具，无需定制专用工装即可完成装配。配套平垫圈的内径略大于M12螺纹大径，外径与螺母六角对边尺寸形成合理匹配，厚度则根据中等载荷工况下的承压需求设计，既不会因过薄导致压溃变形，也不会因过厚额外占用装配空间。

　　从安装边界来看，使用该组合件时需要预留足够的扳手操作空间，对应六角螺母的对边尺寸预留扳手回转空间，避免装配过程中扳手与周边结构发生干涉；被连接件的安装孔直径需控制在合理公差范围内，既要保证螺栓顺利穿过，也要避免孔径过大导致垫圈下陷失去承压分散作用。在有小幅振动的使用场景下，该组合可配套弹垫或螺纹胶使用，进一步提升防松性能，而在常规静载荷场景下单独使用即可满足连接强度要求。这类标准紧固件的三维建模，核心在于严格匹配国标规定的外形与螺纹参数，确保后续装配仿真、工程出图时的尺寸准确性，避免因建模尺寸偏差导致实际生产装配时出现干涉、工具不匹配等问题。
