道格拉斯蜻蜓型电子点火分配装置

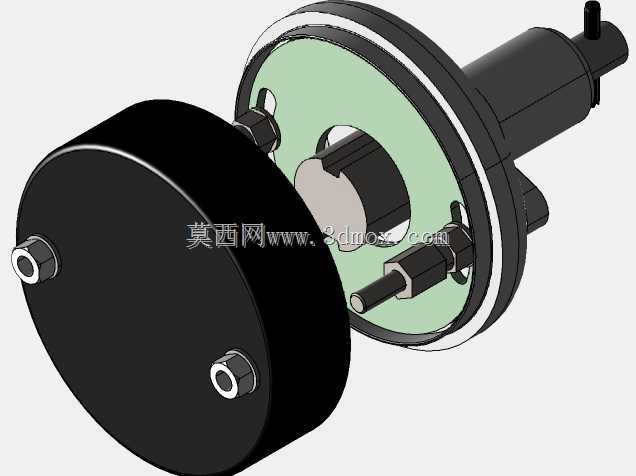

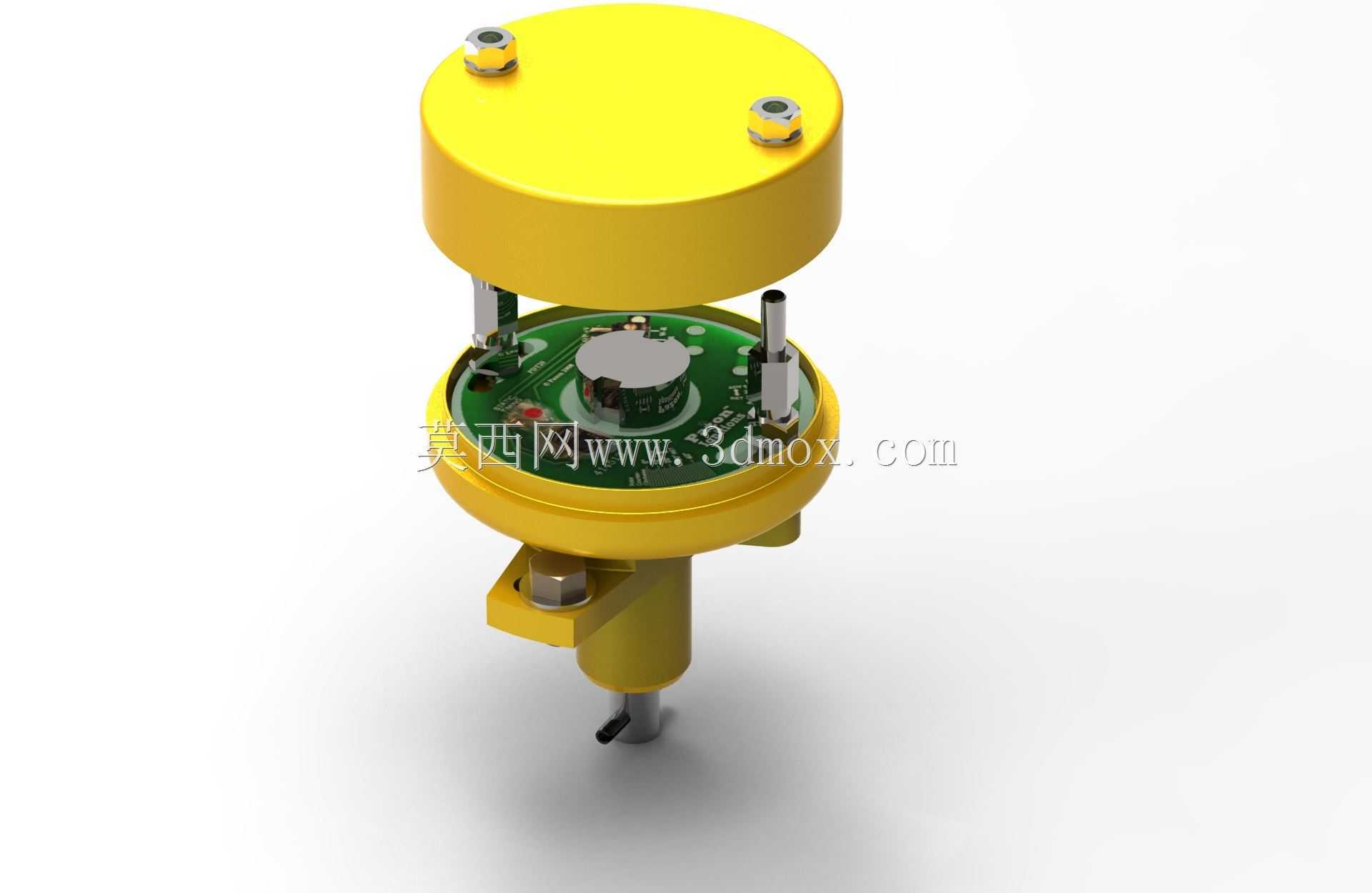

　　这款电子分配装置主要应用于单缸或多缸内燃动力设备的点火时序分配场景，替代传统机械触点式分电结构，解决传统机械分电器触点易烧蚀、点火正时漂移、高速工况点火能量不足的常见工程问题。从结构设计来看，装置采用上下分体式壳体布局，上部为密封端盖，通过两颗对称布置的紧固件实现腔体密封，可阻挡作业环境中的粉尘、水汽侵入内部电路板区域，适配户外动力设备、小型通航动力、复古改装动力等多类复杂工况的使用需求。下部集成安装定位轴与输出接头，安装轴的直径、伸出长度均匹配传统机械分电器的安装位尺寸，可直接替换原有机械触点分电器，无需对动力设备的安装基座做额外改造，大幅降低改装替换的加工成本与适配周期。内部核心结构集成了信号触发模块、

　　点火信号放大电路与转子臂组件，转子臂随分配器主轴同步转动，按照气缸做功顺序将点火信号精准分配至对应气缸的点火回路，搭配Pazon电子点火模块，可实现点火正时的精准控制，相比传统机械结构，点火正时误差可控制在极小范围内，全转速区间的点火能量一致性更优，能有效提升动力设备的燃烧效率，降低怠速抖动与高速缺火的概率。设计过程中，壳体采用绝缘耐温的工程材质，既满足内部电路的绝缘防护要求，也可承受动力舱内的持续高温环境，避免长期高温工况下壳体变形导致的内部结构移位。上部端盖与下部壳体的配合面设置了定位止口，装配时可快速对齐内部电路板与转子轴的相对位置，减少装配调试的对位工作量。下部输出接头采用快插式结构设计，接线端做了防呆处理，

　　可避免现场接线时的线序接反问题，降低现场安装的出错概率。从安装边界来看，装置整体径向最大尺寸集中在上部端盖区域，安装时需预留端盖周边的紧固件操作空间，下部轴伸长度适配原有分电器的插入深度，安装到位后转子臂与内部信号模块的轴向间隙处于设计合理区间，不会出现运转干涉问题。内部电路板做了三防涂层处理，可适应潮湿、多尘、轻度油污的作业环境，延长装置的无故障使用周期，转子臂的导电接触部位采用耐磨导电材质，长期运转后接触电阻仍能保持稳定，不会因磨损出现点火信号衰减的问题。
