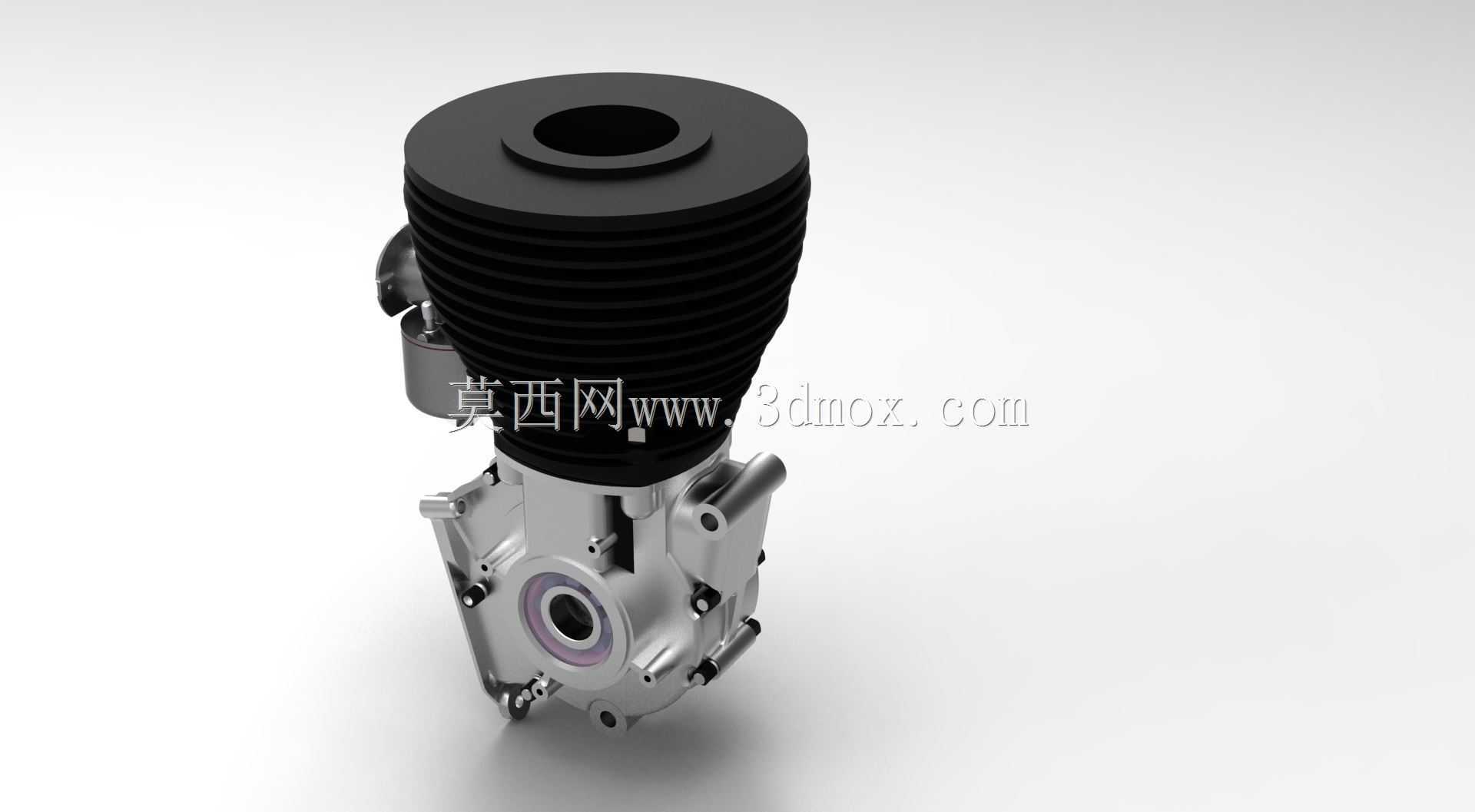

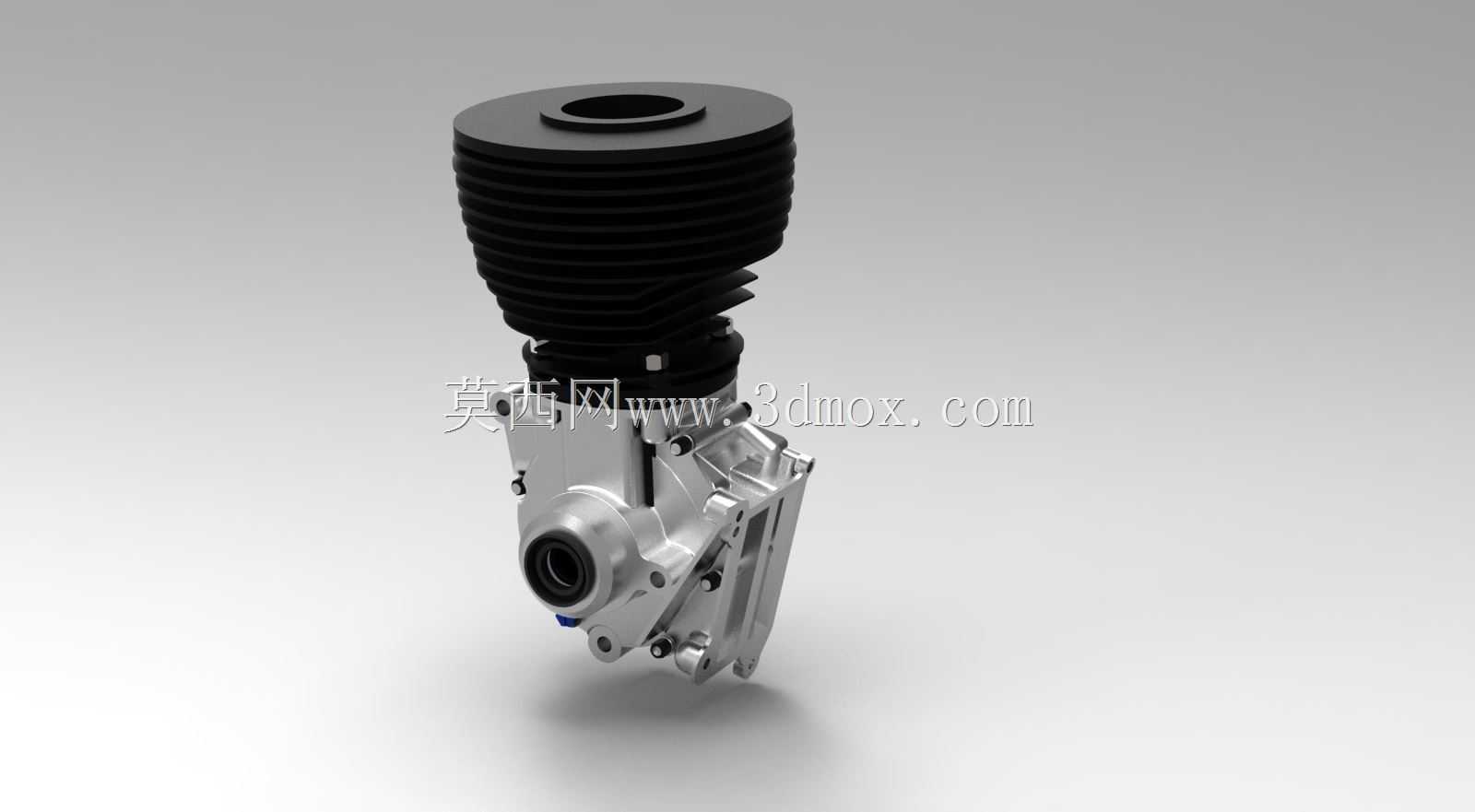

维利尔斯36A细长曲轴箱结构设计

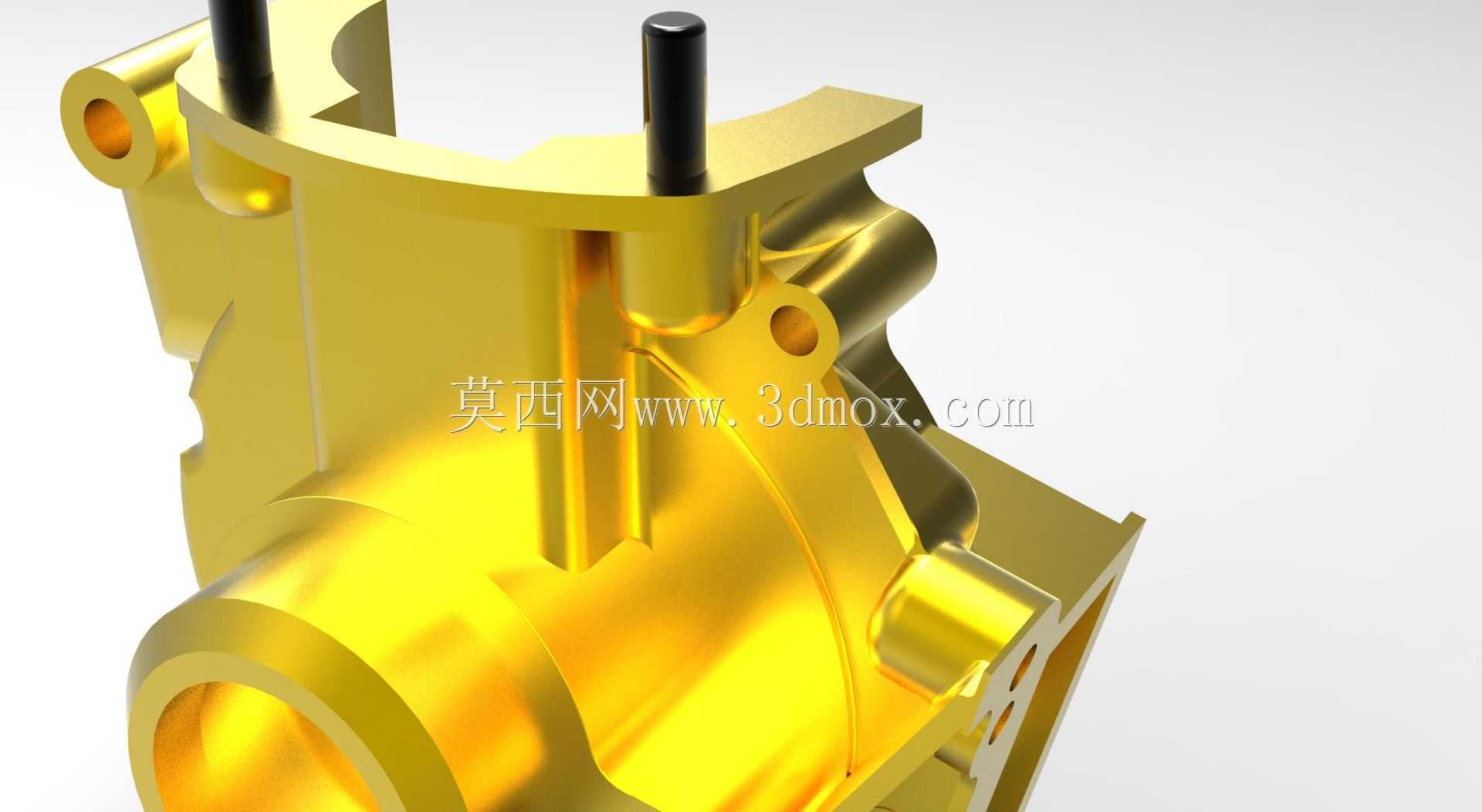

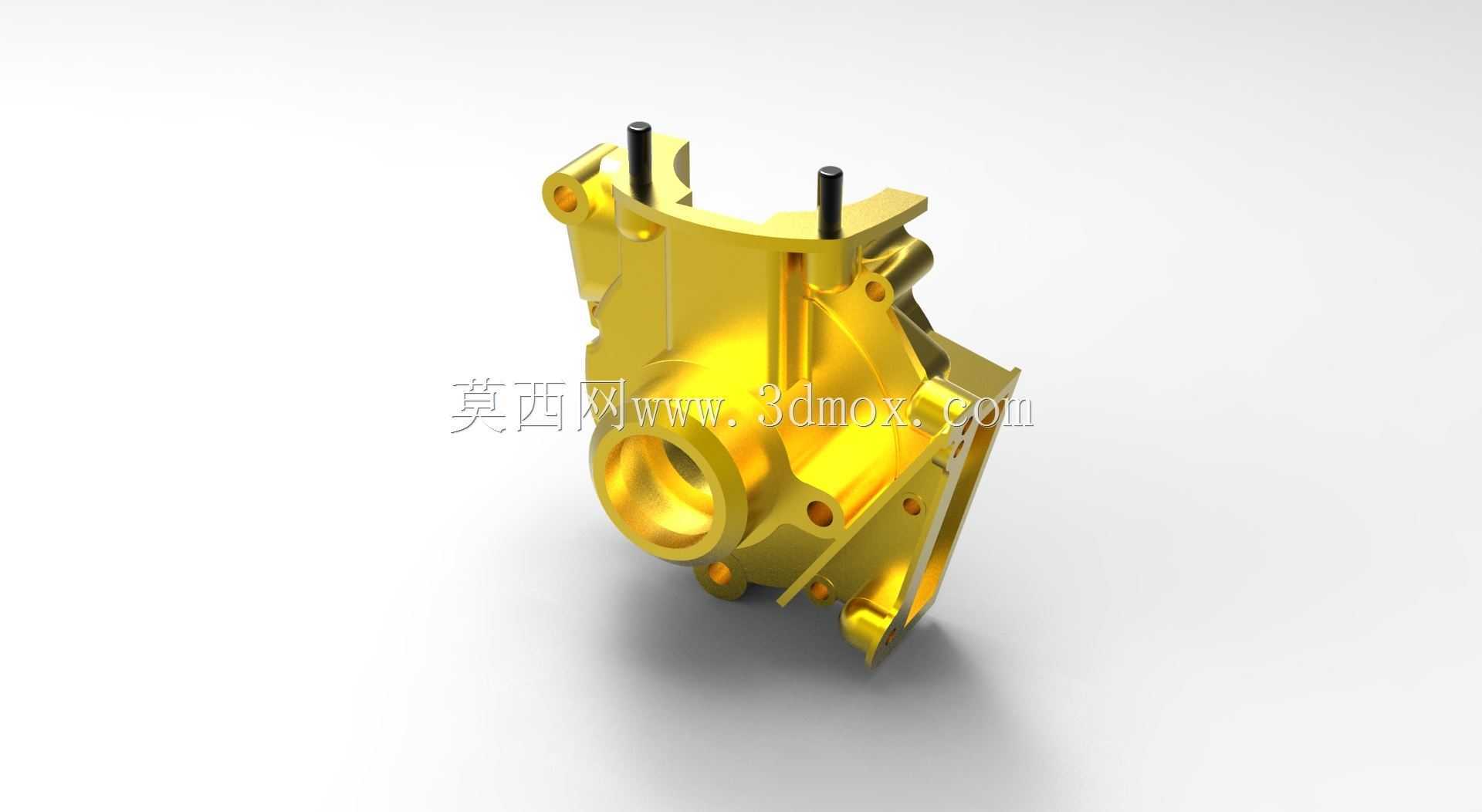

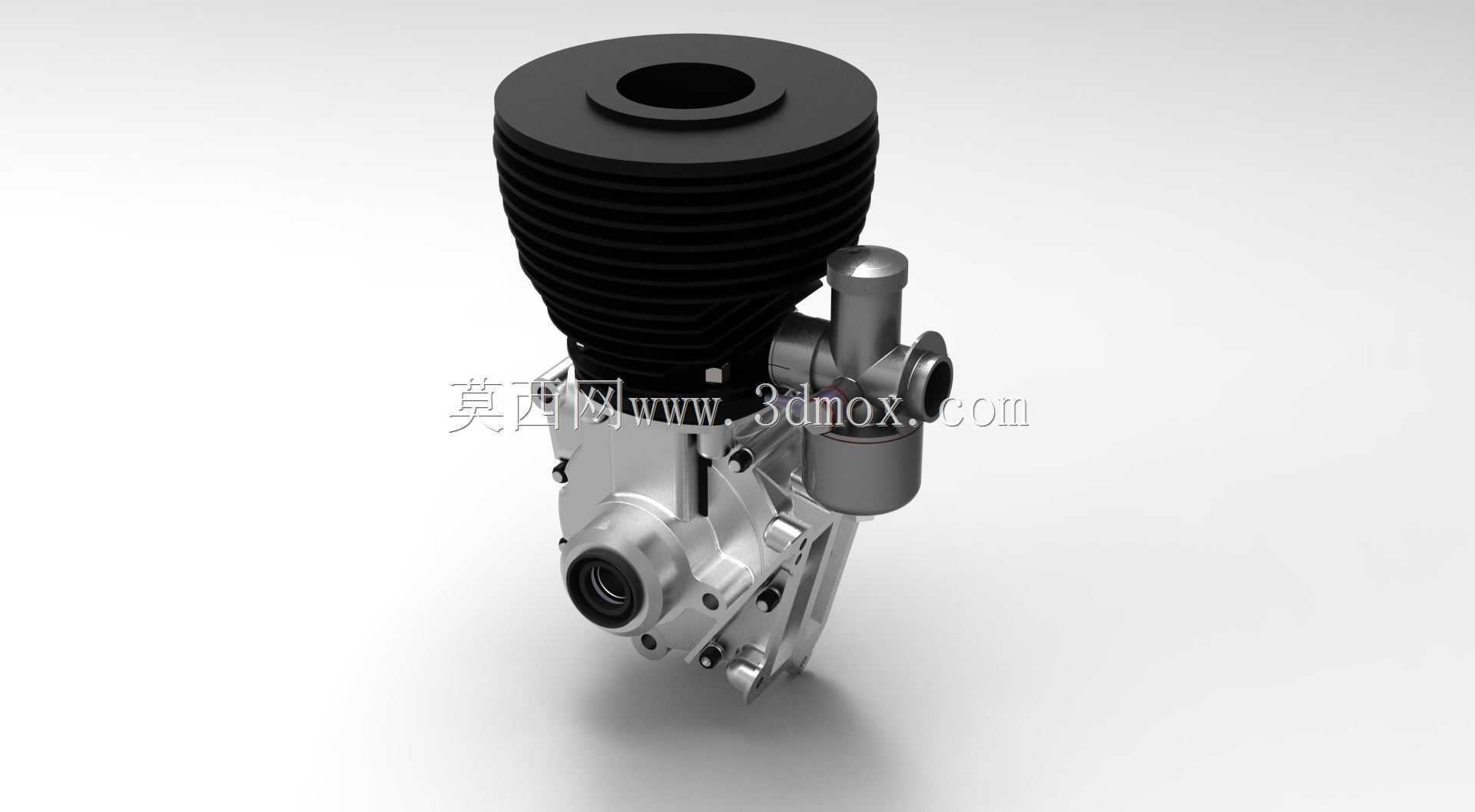

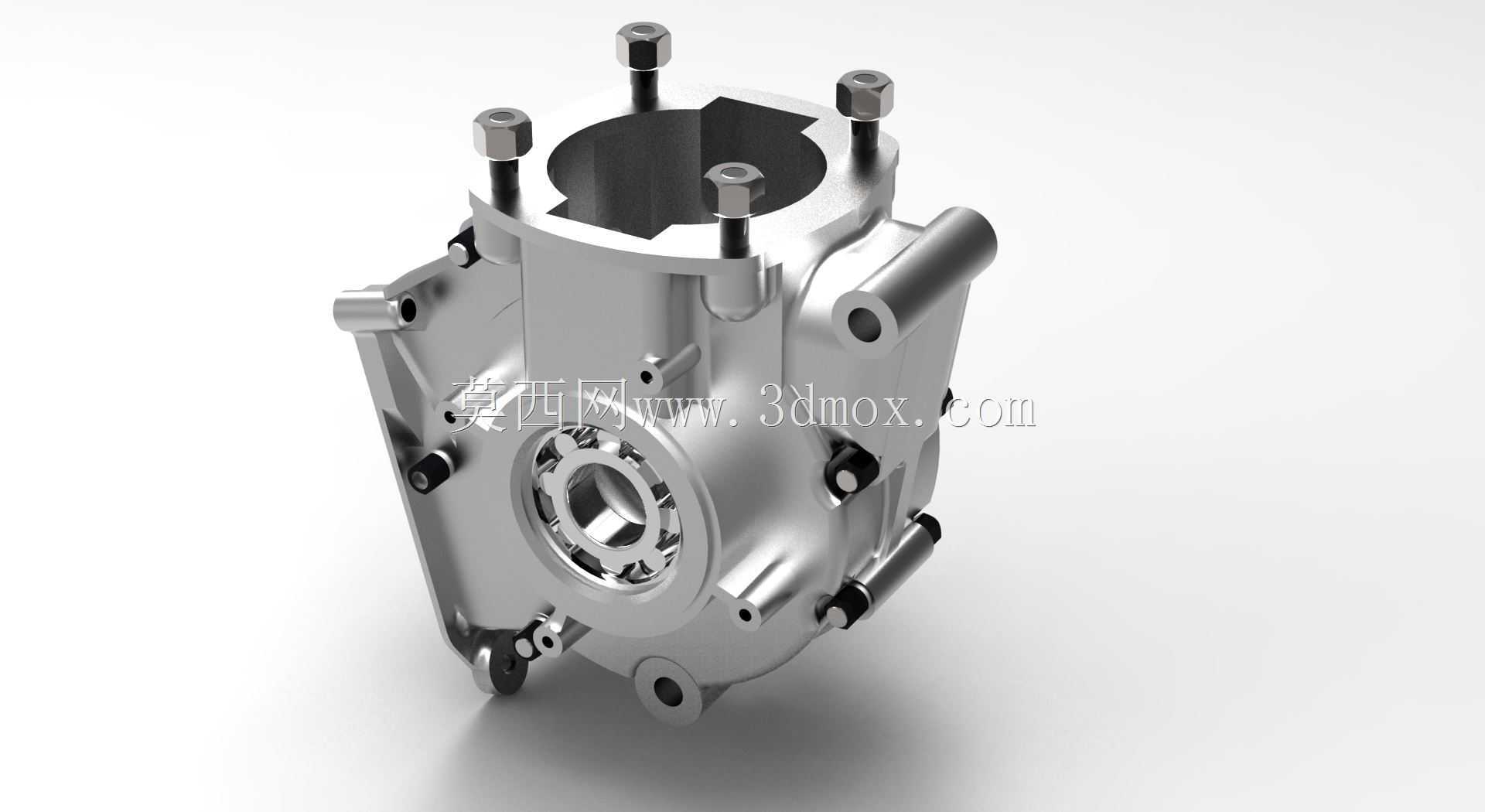

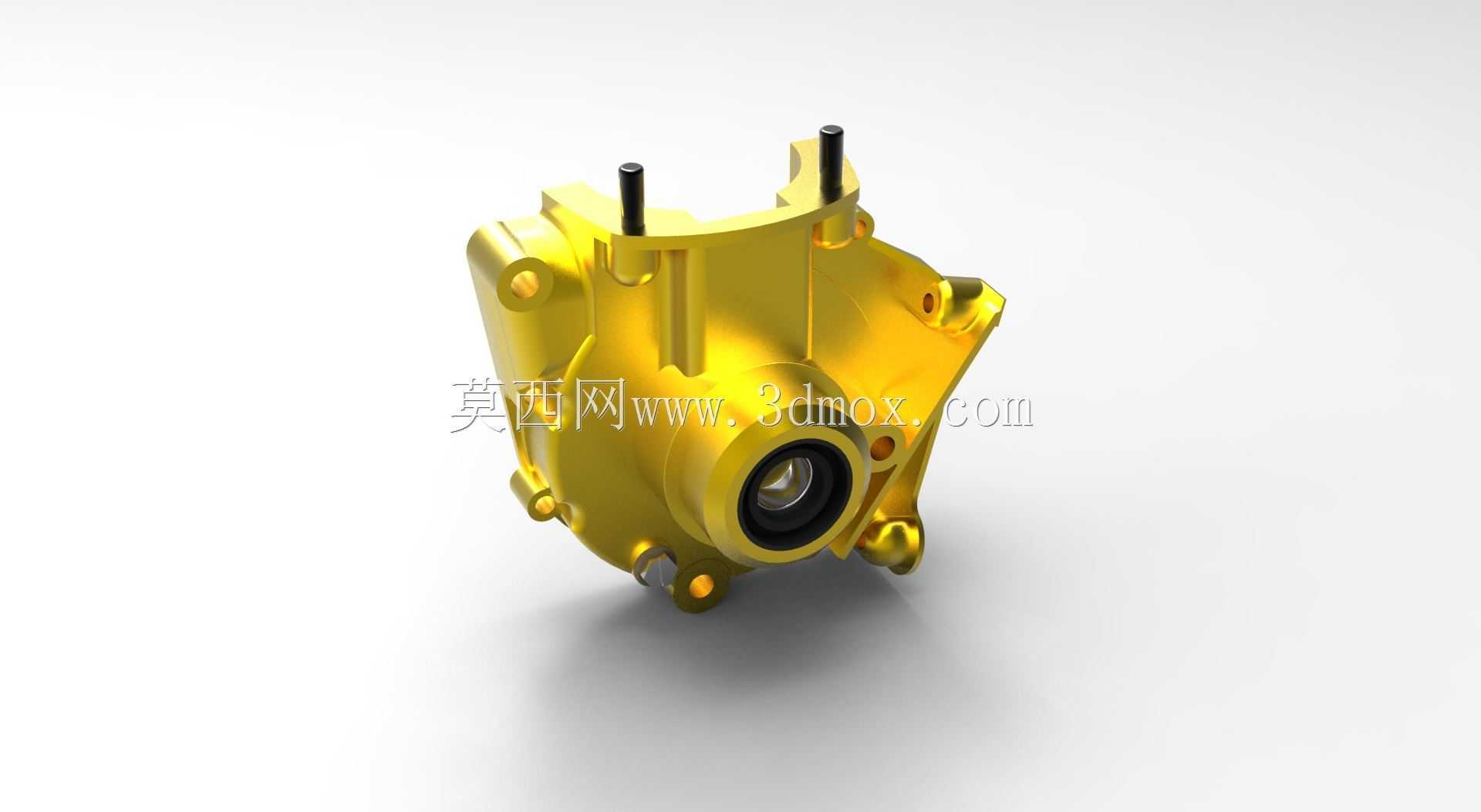

　　这款曲轴箱适配小型单缸内燃动力单元，常见于老式轻型摩托、便携农用作业机具、小型园林动力设备的动力端集成，作为动力核心的承载基体，需要同时兼顾缸体连接、曲轴支撑、润滑密封、附件挂载多重功能，在小型动力设备的整机布局里，曲轴箱的结构强度、安装精度直接决定整机运行的振动水平、密封可靠性与服役寿命。从结构设计逻辑来看，该款细长型曲轴箱采用分体式承载布局，驱动侧集成了油封安装位，轴承安装孔位与曲轴主轴颈的同轴度公差控制在0.02mm以内，避免曲轴高速运转时出现偏磨、异响问题。箱体上部的缸体连接面采用平面铣削加工，预留的缸套定位止口可以保证气缸与曲轴轴线的垂直度，防止活塞运行过程中出现偏缸拉缸故障。箱体侧面预留了化油器、磁电机等附件的安装凸台，

　　凸台位置的螺纹孔深度经过校核，既能保证附件连接强度，又不会打穿箱体内部油道造成润滑油渗漏。在安装边界设计上，该曲轴箱的主安装孔位采用对称布局，适配通用小型动力的机架安装间距，箱体下部的油底壳区域做了收窄处理，避免整机安装时与机架横梁、传动链轮发生干涉，驱动侧油封位的设计考虑了长期运行的磨损补偿，油封安装槽的倒角做了圆滑过渡，装配时不会划伤油封唇口，同时预留了油封挡圈的安装槽，防止高转速运行时油封被油压推出。箱体的轴承安装位采用过盈配合设计，装配时通过热装工艺即可完成轴承定位，不需要额外的定位销或者紧固螺栓，简化了装配工序。从实际应用场景出发，这类小型曲轴箱的壁厚经过优化，在保证刚度满足12000rpm最高转速运行要求的前提下，

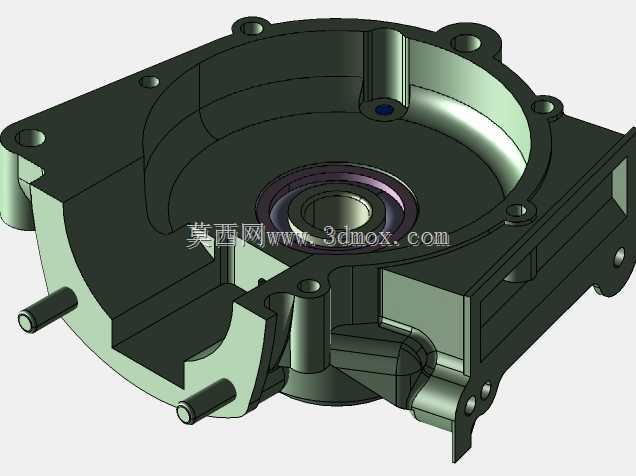

　　尽可能做了轻量化处理，箱体外部的散热筋布局顺着整机运行时的气流方向布置，在车辆行进或者机具自带冷却风扇的气流作用下，可以快速带走箱体内润滑油的热量，避免长时间高负荷运行时润滑油温度过高导致粘度下降，影响润滑效果。箱体内部的曲轴腔做了圆滑过渡，减少曲轴高速旋转时的机油搅动阻力，同时内部的回油槽顺着箱体倾斜角度布置，保证润滑后的机油可以快速回流到油底壳，避免局部积油造成运转阻力增大。在细节设计上，箱体的各个连接面都预留了密封胶槽或者密封垫安装位，结合面的平面度控制在0.01mm以内，不需要额外涂抹过多密封胶即可实现可靠密封，降低了装配难度和后期渗漏油的概率。
