本田城市发动机内三脚传动连接结构

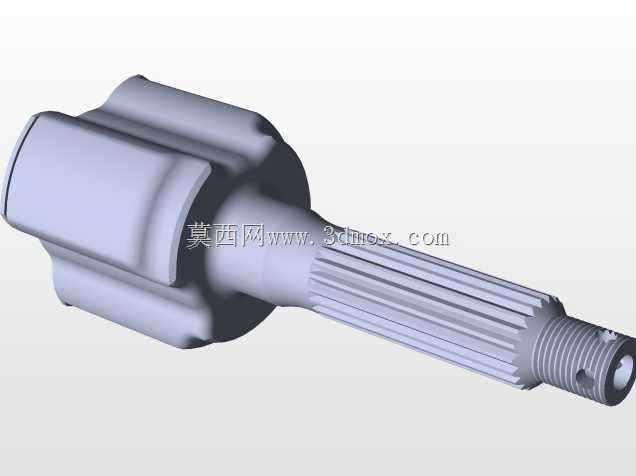

　　该三脚结构属于小排量乘用车辆动力传动系统的核心连接部件，适配95马力1300cc排量的本田城市系列发动机，主要承担动力输出端与半轴之间的扭矩传递任务，同时可补偿传动过程中产生的轴向与角度位移，避免动力传输过程中出现卡滞、异响等问题，保障前驱车型动力传递的平顺性。从实际装车场景来看，该部件安装于等速万向节的内腔位置，工作过程中需要承受发动机输出的交变扭矩，同时要应对车辆行驶过程中悬架跳动带来的角度偏移，因此对部件的结构强度、表面耐磨性能都有较高要求。设计阶段首先明确了部件的受力边界，三脚凸台的三个支脚采用等角度120°分布结构，每个支脚的圆弧面与万向节内部的滚道配合，可在传递扭矩的同时实现小范围的角度摆动，适配车辆转向、

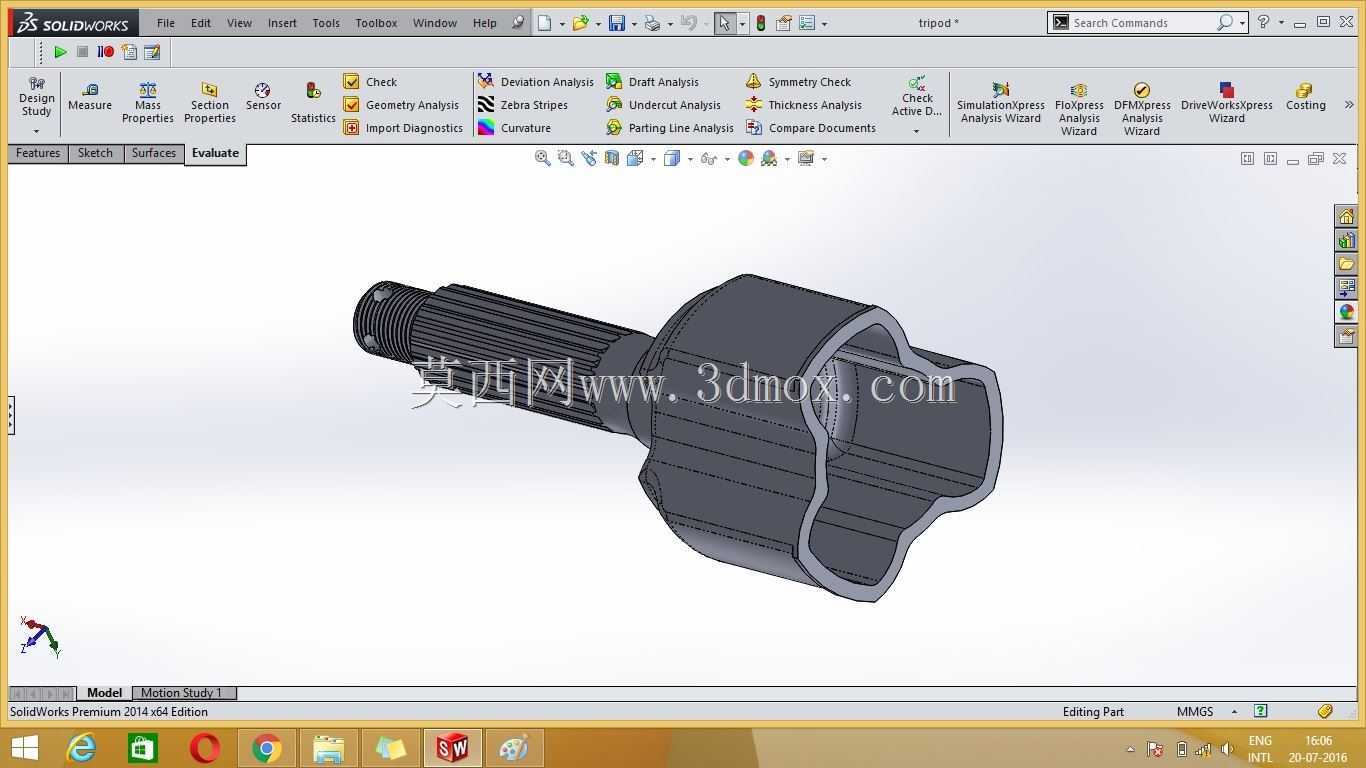

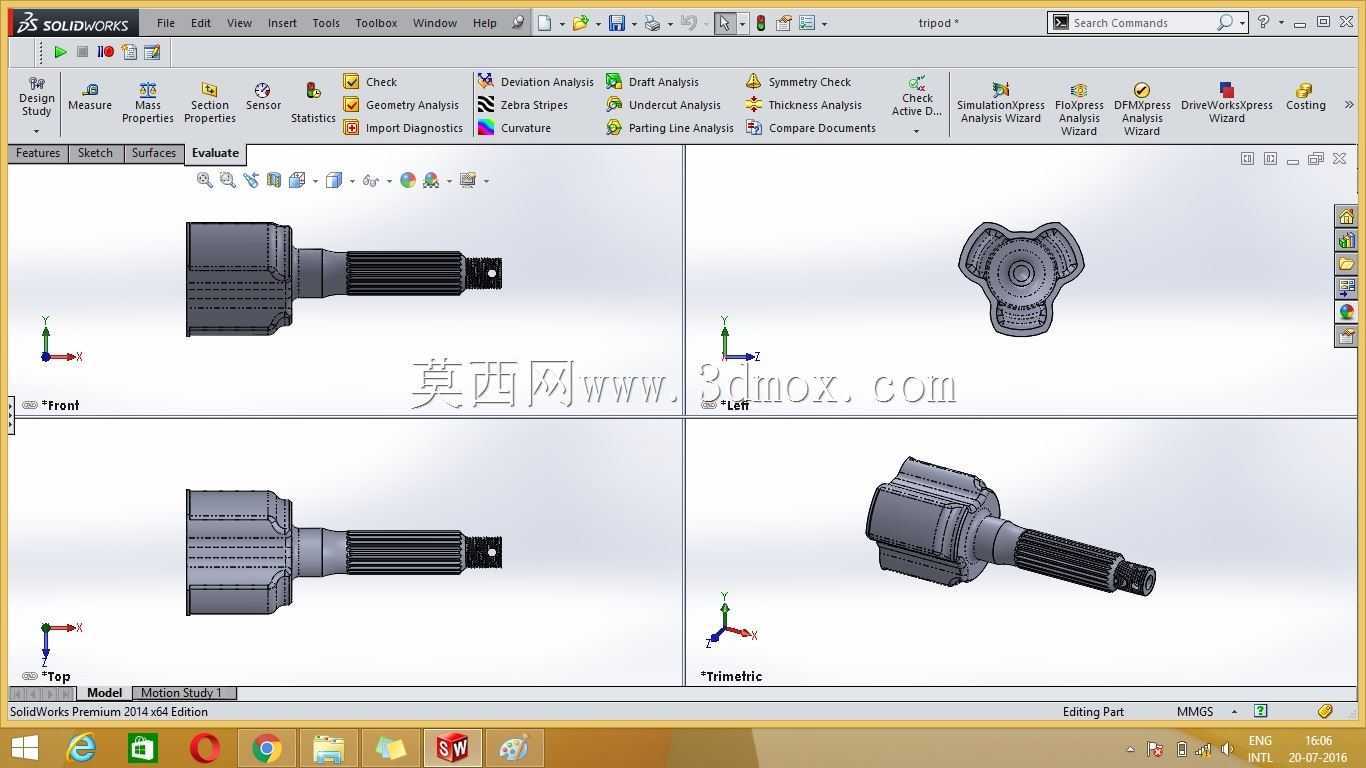

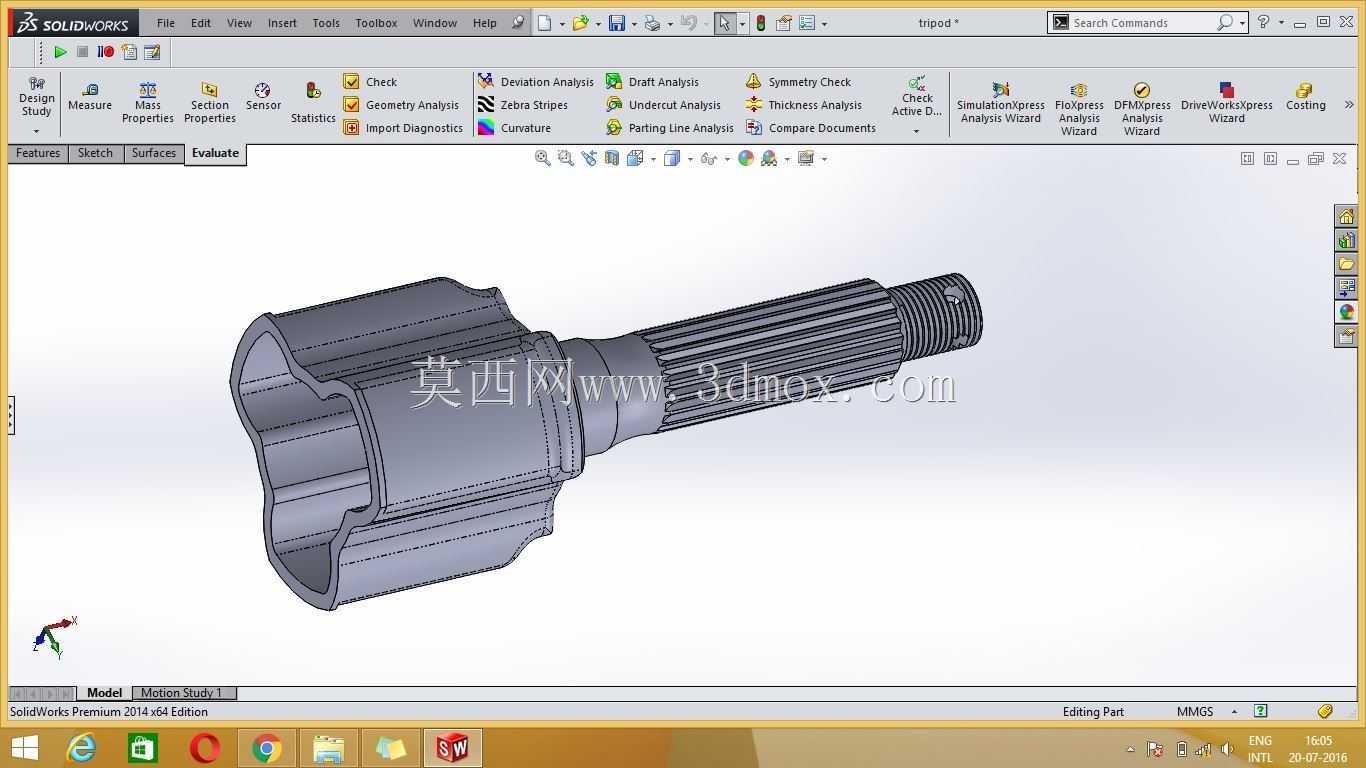

　　悬架上下跳动时的传动夹角变化。花键轴段采用渐开线花键设计，与半轴内花键配合实现周向固定，花键参数匹配原厂传动接口尺寸，无需额外修改周边部件即可实现替换安装，轴端预留的卡簧槽用于安装轴向限位卡簧，防止传动过程中花键副出现轴向窜动脱出。主体结构采用一体化锻造设计，材料选用4340合金结构钢，该材料经调质处理后具备优异的综合力学性能，抗拉强度、屈服强度均可满足小排量发动机高负荷工况下的使用要求，表面采用黑色氧化物涂层处理，在不改变部件尺寸精度的前提下提升表面防锈能力，同时可降低初期磨合阶段的摩擦阻力。建模过程中严格遵循实际加工的工艺要求，三个支脚的同轴度、花键的分度精度都按照实际装车的公差等级进行参数化设定，

　　支脚与主体连接位置做了圆弧过渡处理，避免应力集中导致的部件断裂风险，整体外形尺寸完全匹配原厂万向节的安装腔边界，支脚的圆弧半径、轴段的长度、花键的有效啮合长度都经过尺寸校验，可直接用于同型号部件的逆向仿制、结构优化或者维修替换场景。从结构特性来看，该三脚结构相比传统球笼式等速万向节的内部结构，具备结构简单、传动效率高、轴向滑动阻力小的特点，尤其适配小排量前驱车型的动力布局，在日常城市通勤的频繁启停、低速大扭矩输出工况下，可稳定传递发动机动力，同时降低传动过程中的能量损耗。
