BSW螺纹攻丝尺寸校验量规结构

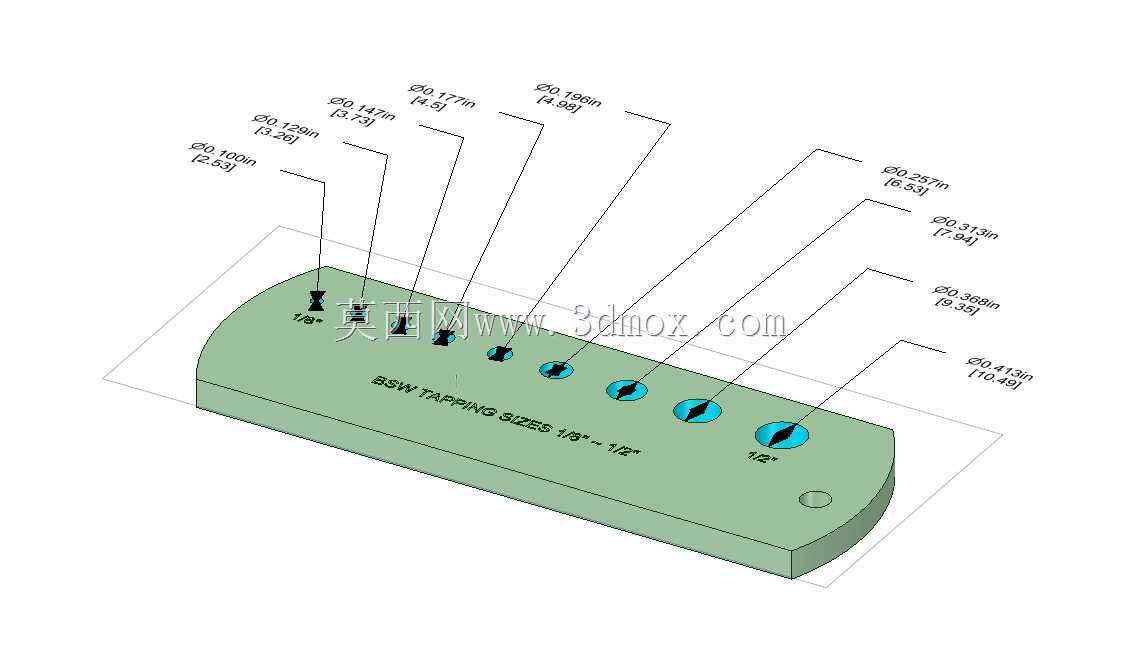

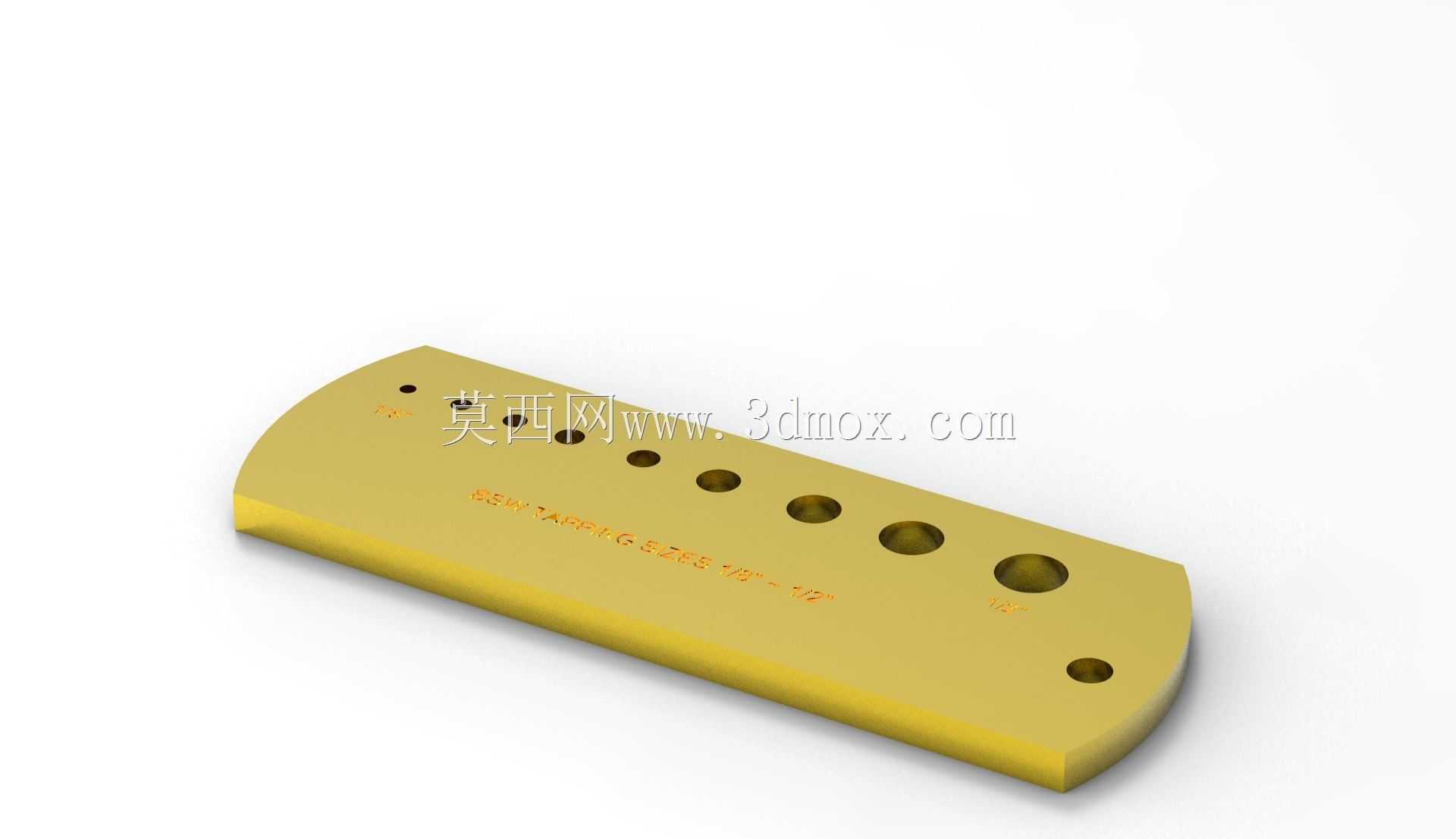

　　在英制螺纹加工的现场场景里，攻丝前底孔尺寸的偏差会直接导致螺纹啮合强度不足、丝锥崩损、装配滑牙等一系列加工问题，这款BSW螺纹攻丝量规正是针对车间现场快速校验需求设计的专用检具，覆盖1/8英寸到1/2英寸区间的常用BSW粗牙螺纹攻丝尺寸校验场景，适配钳工台、机加工工位的快速自检需求，无需反复取用塞规、卡尺做多点测量，单次摆放即可完成对应规格底孔的快速核验。从结构设计逻辑来看，量规主体采用长条形圆角板式结构，整体为一体化加工成型，没有额外拼接装配结构，避免长期使用后装配间隙带来的校验误差，量规表面做了哑光氧化处理，减少车间强光下的反光干扰，方便操作人员快速对齐孔位。量规上沿不同规格螺纹的攻丝底孔要求，依次排布对应尺寸的校验孔，

　　每个孔位旁直接蚀刻对应螺纹规格与底孔直径数值，操作人员无需查阅工艺手册即可快速匹配对应加工规格，孔位边缘做了0.2mm的倒角导向，方便待检测工件的快速插入对位，避免硬刮蹭损伤孔壁加工面。从安装与使用边界来看，量规整体厚度控制在12mm，长度适配常规工位的工具摆放区域，底部为全平面结构，可以直接平放在钳工工作台、机床操作台面使用，无需额外固定夹具，拿取时单手握持侧边即可完成操作，重量控制在0.8kg以内，长期手持使用也不会产生明显的操作疲劳。量规上的每个校验孔都严格对应BSW螺纹标准攻丝的底孔公差带，可同时校验底孔直径是否落在合格区间，避免底孔过大导致螺纹牙高不足、底孔过小导致攻丝时丝锥扭矩过载断裂的问题，相比传统的游标卡尺单点测量，

　　这种孔式量规可以直接校验底孔的整体圆度与尺寸一致性，检测效率提升60%以上，特别适合小批量加工、维修现场的螺纹加工快速核验场景，也可用于新入职操作人员的螺纹加工培训示教，让操作人员直观掌握不同规格BSW螺纹对应的底孔加工尺寸，减少工艺查询的出错概率。量规末端设置的小圆孔为挂装孔，不用时可以直接挂在工位工具架上，避免和其他切削工具混放刮伤孔壁校验面，延长检具的使用寿命。
