BSF螺纹攻丝尺寸校验量规结构

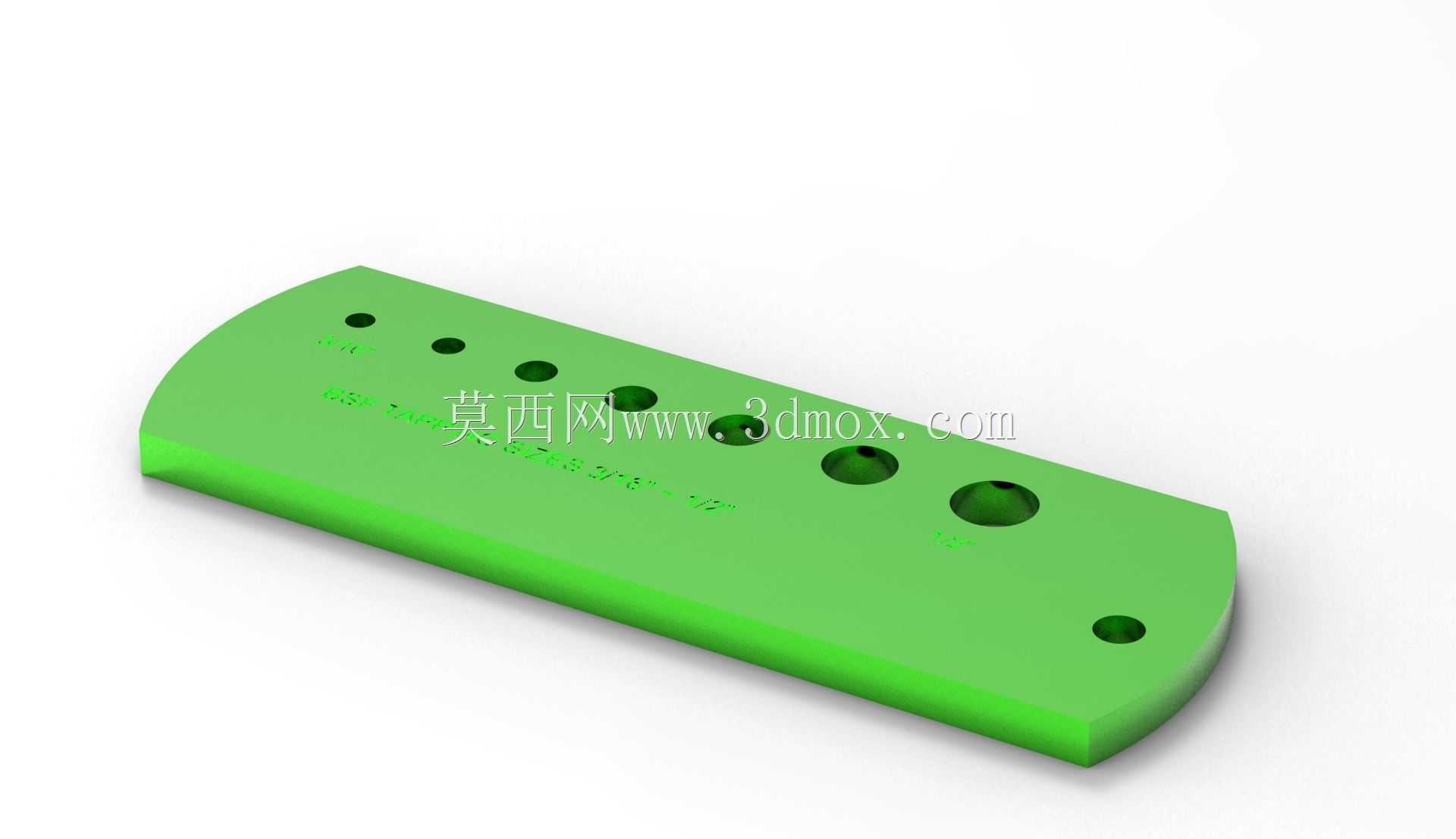

　　在机械加工的螺纹攻丝工序中，螺纹底孔尺寸偏差、孔位偏移是最常见的质量问题，尤其是英制BSF细牙螺纹，其牙型公差带窄，底孔尺寸偏差超0.1mm就会导致攻丝后螺纹牙型残缺、通止规无法通过，批量加工时如果没有前置校验工具，很容易出现整批工件报废的情况。这款量规就是针对3/16英寸到1/2英寸区间的BSF螺纹攻丝前置校验设计，可在攻丝工序前快速完成待加工工件的底孔尺寸、孔位间距校验，避免攻丝后出现不可逆的质量缺陷。量规本体采用长条形带圆弧端的板式结构，整体为一体化加工成型，没有多余的拼接结构，使用时可直接平放在待检测的工件表面，无需额外夹持固定，适合车间工位上的快速抽检、全检操作。

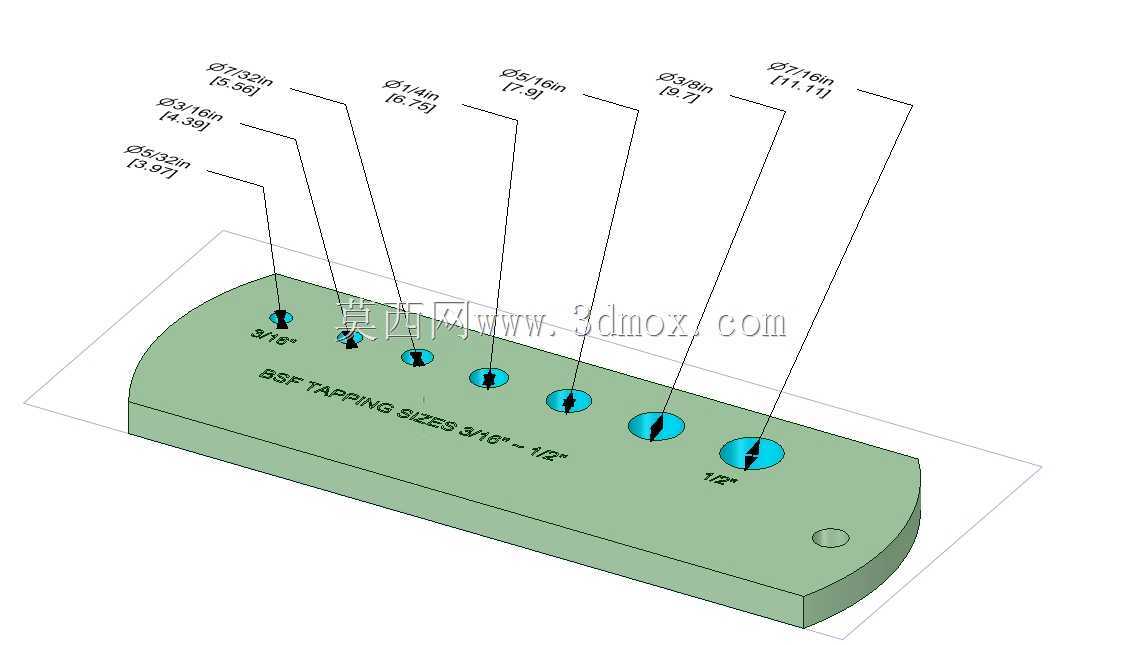

　　量规上沿长度方向依次排布6个对应不同规格BSF螺纹底孔的检测孔，每个检测孔旁都标注了对应的螺纹规格与底孔直径参数，从3/16英寸BSF螺纹对应的Φ5/32英寸底孔，到1/2英寸BSF螺纹对应的Φ7/16英寸底孔，覆盖了该区间常用BSF螺纹的底孔校验需求，检测孔的位置度公差控制在0.02mm以内，可同时校验多孔工件上的螺纹孔位间距是否符合设计要求。设计时没有采用传统分体式塞规的结构，而是将所有规格的检测孔集成在一块规体上，一方面减少了现场操作时频繁更换塞规的时间，单块量规即可完成6种规格BSF螺纹的底孔校验，另一方面规体本身的平面度可作为基准，检测时如果量规无法与工件表面完全贴合，就能直接判断工件的装夹平面存在变形或者底孔垂直度超差，

　　提前排查攻丝时可能出现的丝锥断裂、螺纹歪斜问题。量规的厚度设置为12mm，既保证了检测孔的导向长度，避免检测时因规体太薄导致孔位校验出现角度偏差，又不会因为厚度过大增加整体重量，操作人员单手持握即可完成检测操作。规体末端的圆弧端设计，是为了适配带圆弧轮廓的工件检测场景，检测时圆弧端可贴合工件的圆弧侧壁，快速完成定位，无需额外找正，进一步提升检测效率。规体上预留的小型定位销孔，可配合定位销实现与工装夹具的快速连接，在批量加工的自动化产线上，可将该量规集成到自动检测工位，完成工件攻丝前的底孔自动校验，无需人工干预即可筛选出底孔尺寸不合格的工件。从实际使用场景来看，这款量规不仅适用于普通铣床、钻床的手动攻丝工序校验，

　　也可适配加工中心的自动攻丝工位前置检测，针对钣金件、型材件、小型铸件上的BSF螺纹底孔检测都能适用，检测时只需将量规平放在工件表面，观察各检测孔是否与工件底孔对齐，同时用对应规格的塞规穿过量规检测孔即可判断底孔尺寸是否合格，整个检测过程单工位耗时不超过10秒，相比传统用游标卡尺逐个测量底孔、用卷尺测量孔距的方式，检测效率提升60%以上，同时能避免人工测量时的读数误差，保证检测结果的一致性。
