英制BSCy螺纹攻丝校验量规结构设计

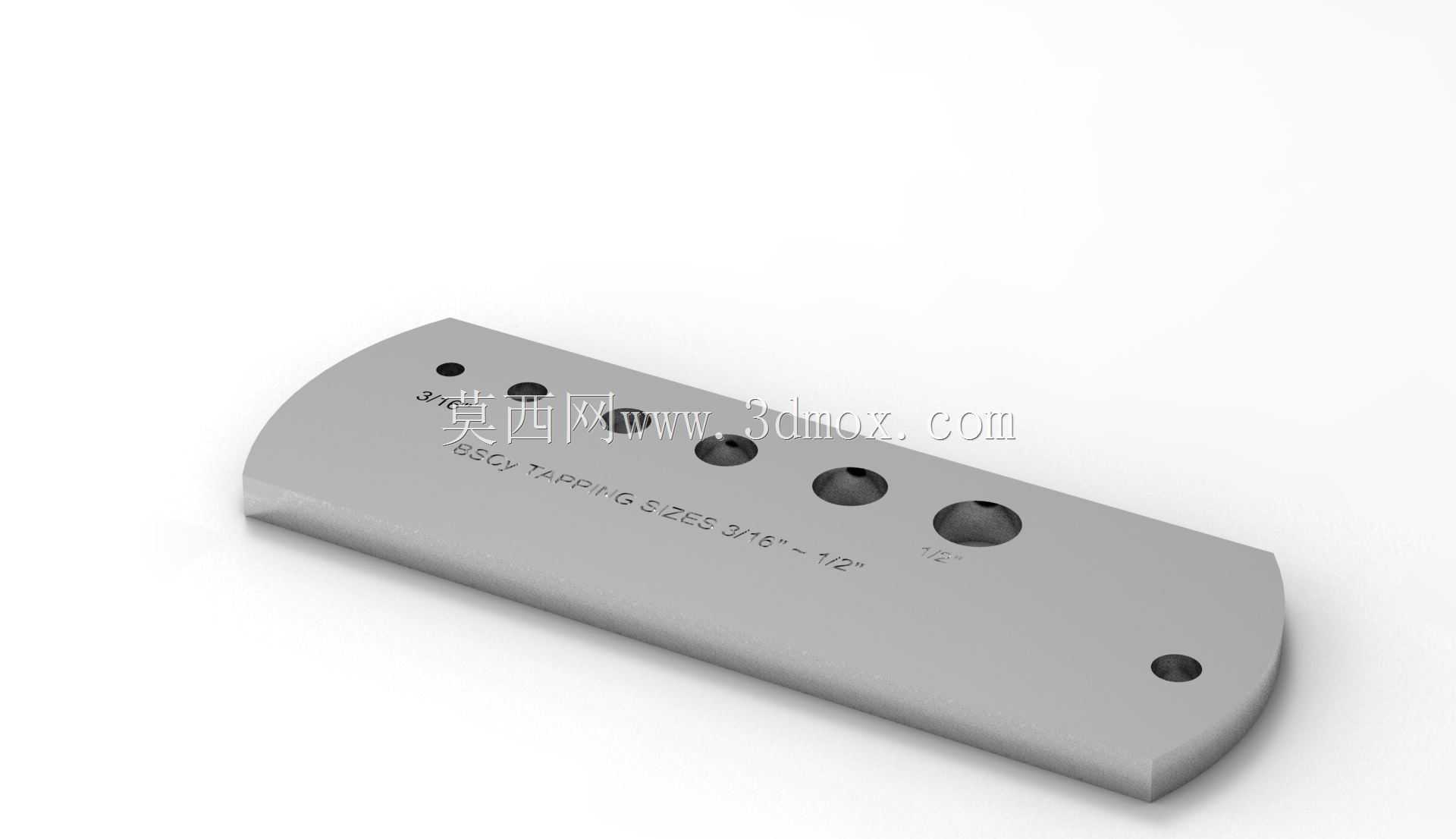

　　在英制密封管螺纹的批量加工场景中，攻丝工序后的螺纹精度校验是保障管路连接密封性、螺纹配合互换性的核心环节，这款BSCy螺纹攻丝量规正是针对车间现场攻丝工序的快速校验需求设计的专用检具。不同于传统分体式螺纹塞规需要逐规格取放、核对规格的操作流程，这款量规采用集成式平板基体设计，将3/16英寸到1/2英寸区间内的6种常用BSCy螺纹规格的校验孔位沿基体长度方向依次排布，操作人员完成攻丝后，可直接将加工好的外螺纹试件插入对应规格的孔位，通过通止逻辑快速判断螺纹中径、螺距、牙型角是否符合加工公差要求，单步校验耗时较传统塞规缩短60%以上，尤其适合五金加工、管路配件生产车间的流水线工位使用。从设计思路来看，量规基体采用长条形圆角结构，

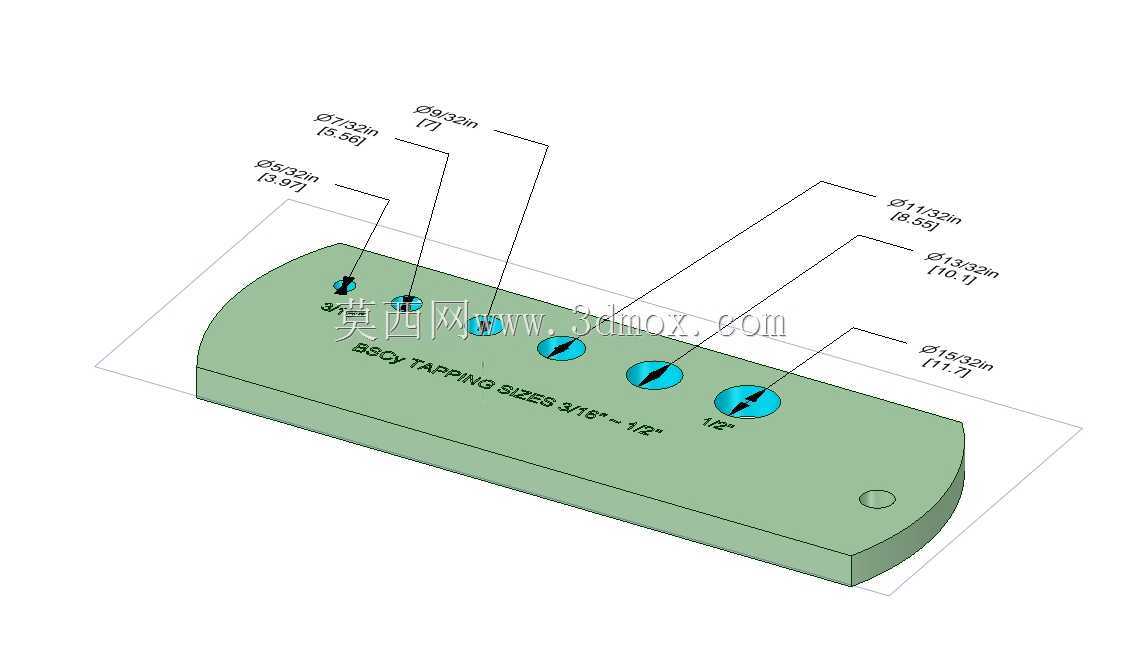

　　一端做圆弧收边处理，既避免尖锐边角在车间流转过程中磕碰操作人员，也能减少量规放置时的应力集中，防止长期使用后出现形变影响校验精度。每个校验孔位的周边都蚀刻有对应螺纹的公称尺寸与底孔参考直径数值，操作人员无需翻阅工艺手册即可快速匹配对应规格，孔位之间的间距经过反复校核，保证相邻孔位校验操作时不会出现干涉，即使佩戴劳保手套也能顺畅完成试件插拔操作。基体上额外设置的定位小孔，可配合车间工位的定位销使用，将量规固定在攻丝机旁的工作台面上，避免量规掉落磕碰，同时也能规范工位检具的定置管理。从尺寸边界来看，量规整体厚度控制在15mm左右，既保证了校验孔位的有效导向长度，能够完整覆盖螺纹有效旋合段的检测需求，

　　又不会因为整体过厚导致试件插入行程过长影响校验效率；整体长度适配常规工位的工具摆放区域，宽度方向预留足够的手持空间，操作人员可手持量规完成抽检操作，也可固定放置完成全检作业。量规的孔位加工严格遵循BSCy螺纹的通端公差要求，孔口做微小倒角处理，既能够引导试件快速对准孔位，也能避免孔口毛刺刮伤螺纹牙顶，保障校验过程不会对加工完成的螺纹件造成二次损伤。在实际生产场景中，这类集成式量规可覆盖常规小规格英制密封管螺纹的攻丝校验需求，适配水暖配件、气动管路、小型液压管路等产品的加工工序，相比单支规格的螺纹塞规，集成式设计大幅减少了检具的管理成本，也避免了不同规格塞规混放导致的校验错漏问题。设计过程中针对每个孔位的同轴度、孔位与基体平面的垂直度都做了严格的公差约束，保证量规长期使用后依然能够保持稳定的校验精度，基体采用耐磨钢材制作，表面做发黑防锈处理，适配车间多油污、多切削液的使用环境，延长检具的使用寿命。
