英制BA螺纹攻丝尺寸对照规

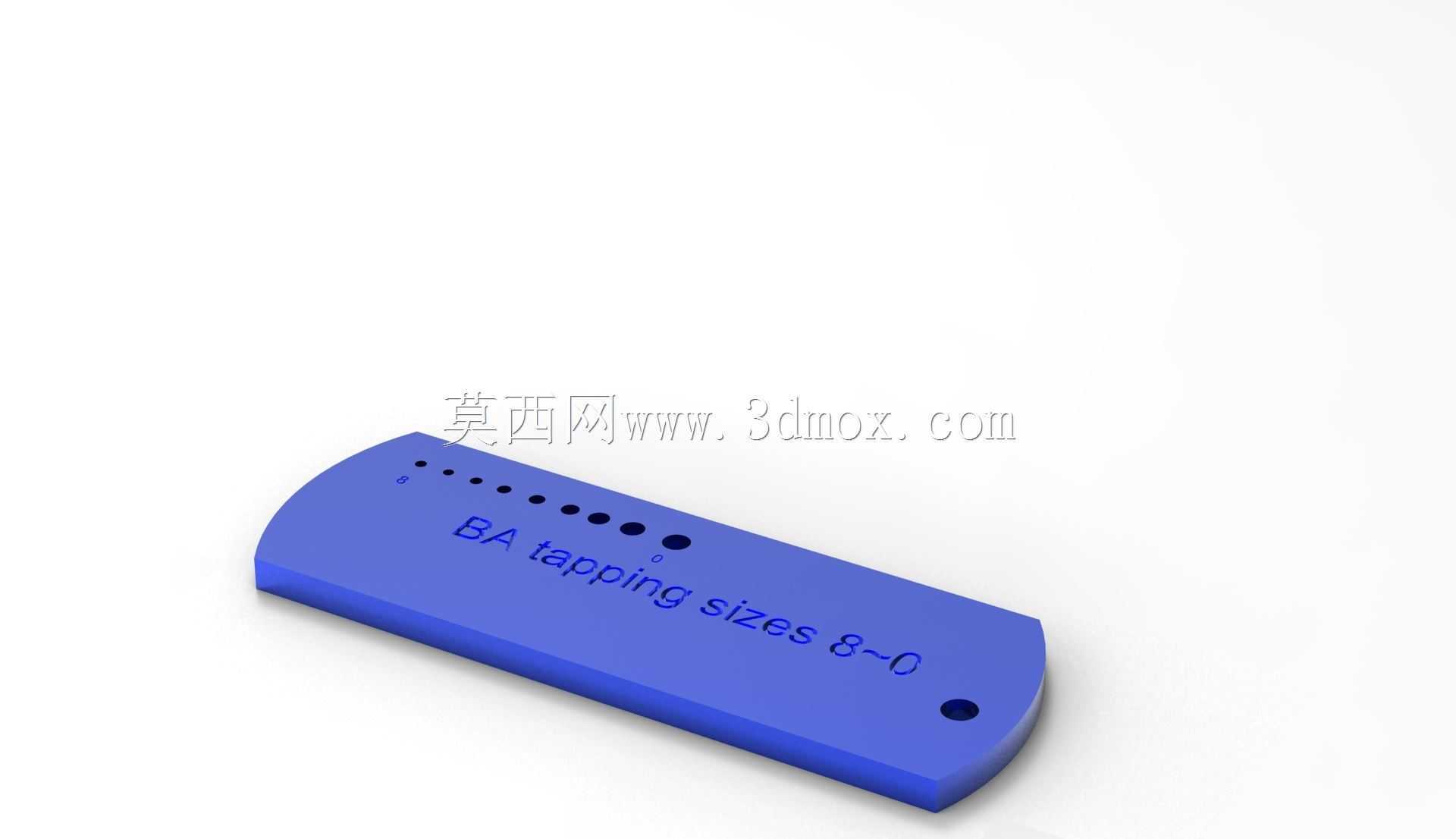

　　在小规格英制螺纹的加工场景中，尤其是通讯器材、精密仪表、航空模型这类常采用BA螺纹的装配领域，现场操作时很容易出现攻丝前底孔尺寸记忆偏差的问题，不同规格BA螺纹对应的底孔直径差异极小，一旦选错钻头，要么出现攻丝时螺纹牙型残缺、滑牙，要么底孔过小导致丝锥折断在工件内，造成零件报废。这款BA攻丝尺寸规就是针对这类现场加工痛点设计的实操辅助工具，整体采用长条形圆角基座结构，所有尺寸标注直接蚀刻在基座平面上，加工时无需翻阅手册或查询电子文档，扫一眼规体就能快速确认对应规格的底孔参数。

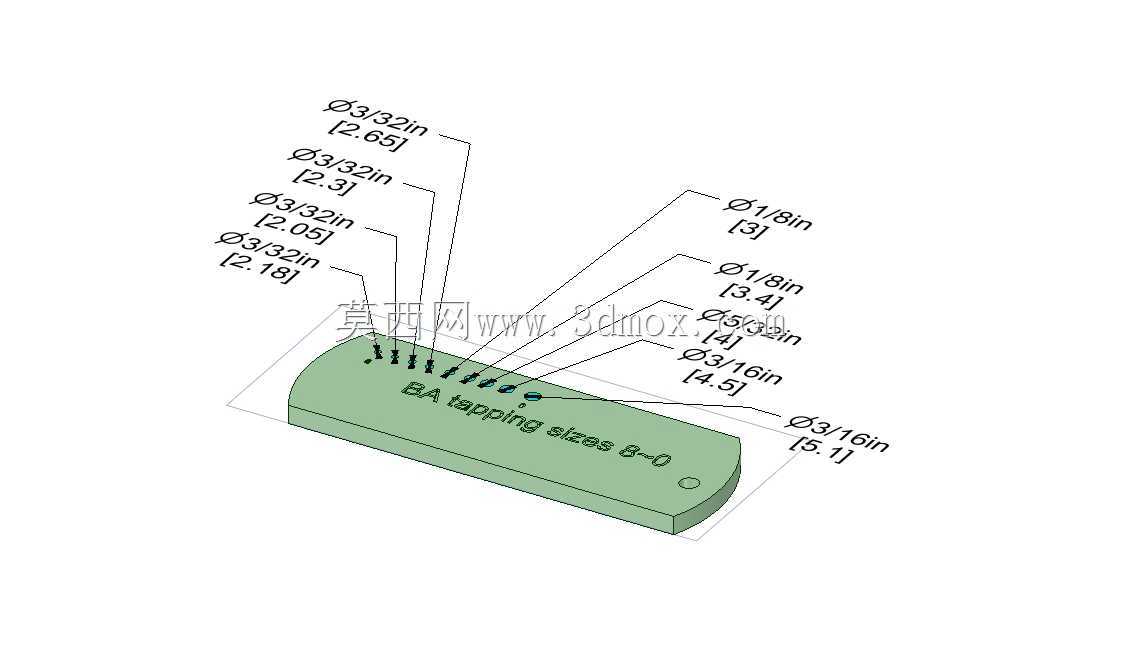

　　从设计逻辑来看，这款规体整合了0到8号共9种常用BA螺纹的攻丝底孔参数，同时标注了英制公称直径与对应的毫米级参考尺寸，覆盖了日常精密装配中绝大多数BA螺纹的加工需求：最小规格对应3/32英寸公称直径，适配2.18mm的底孔钻头，往上依次排布2.32mm、2.65mm等不同底孔尺寸，最大规格对应3/16英寸公称直径，适配5.1mm底孔，每个尺寸旁都标注了对应的螺纹公称直径，避免不同规格参数混淆。规体本身采用耐磨钢材加工，表面做发黑防锈处理，边角做圆弧过渡，不会划伤操作工人的手部，平时可以放在工具柜、机床操作面板旁，也可以通过端部的小孔挂在工具架上，取用十分方便。

　　不同于纸质手册容易沾染油污破损、电子查询设备在车间现场容易受切削液、粉尘影响出现故障，这款实体尺寸规的抗造性完全适配机加工车间的复杂环境，不管是台式钻床的批量底孔加工，还是钳工台的手工攻丝作业，都能快速核对参数，减少反复测量、查手册的辅助时间。在实际使用中，工人拿到待加工的BA螺纹零件，先确认螺纹规格，直接在规体上找到对应的底孔尺寸，选取对应直径的钻头即可完成底孔加工，攻丝前还可以将钻头靠在规体的标注旁做快速比对，避免拿错钻头导致的加工失误。规体的尺寸边界控制合理，长度刚好覆盖所有规格的标注排布，宽度适合单手握持，厚度控制在5mm左右，不会占用过多工具存放空间，不管是日常设备维修的零散螺纹加工，还是小批量零件的生产作业，都能作为可靠的现场参数参考工具，降低螺纹加工的出错率，提升小规格螺纹的加工合格率。
