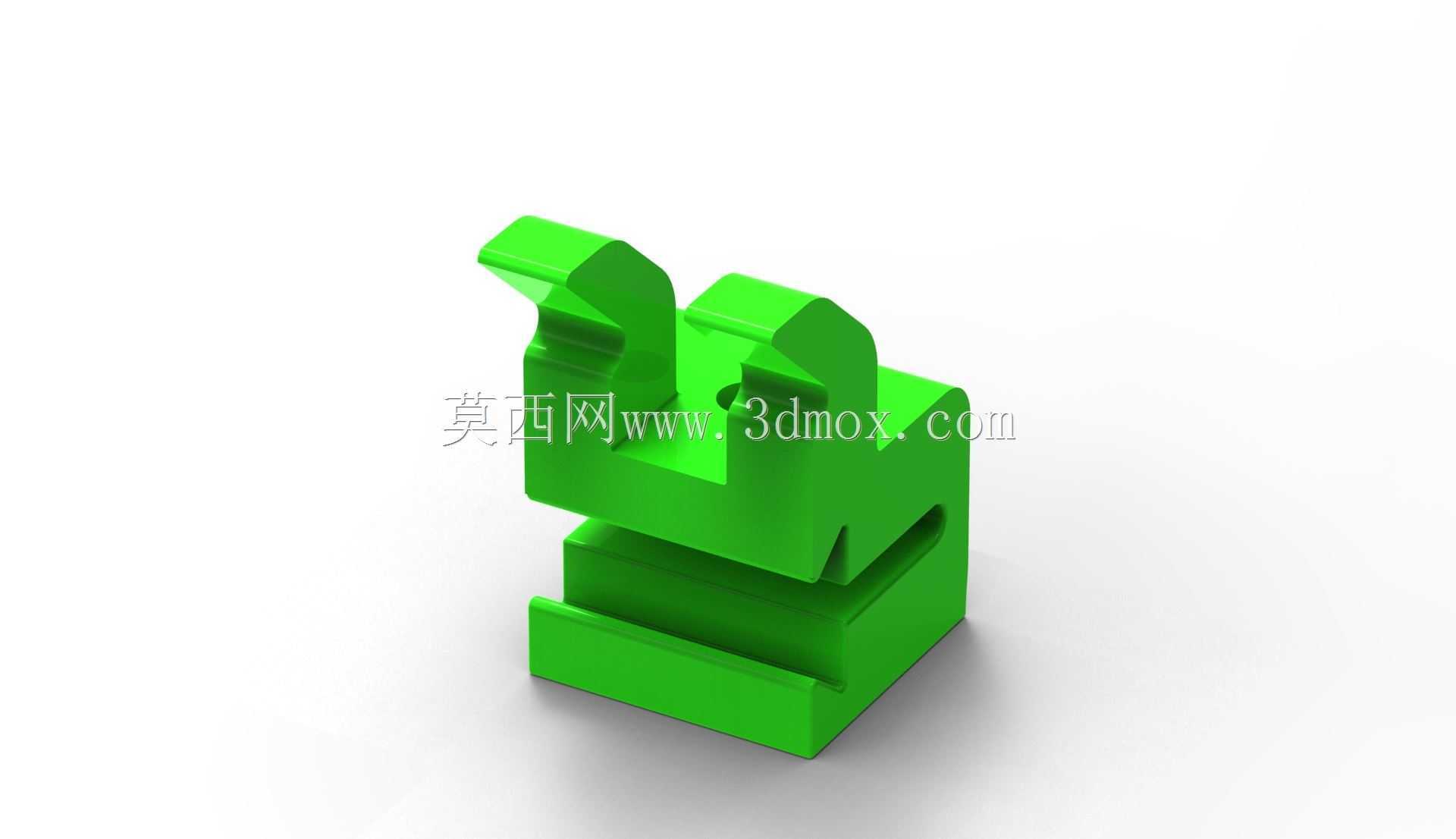

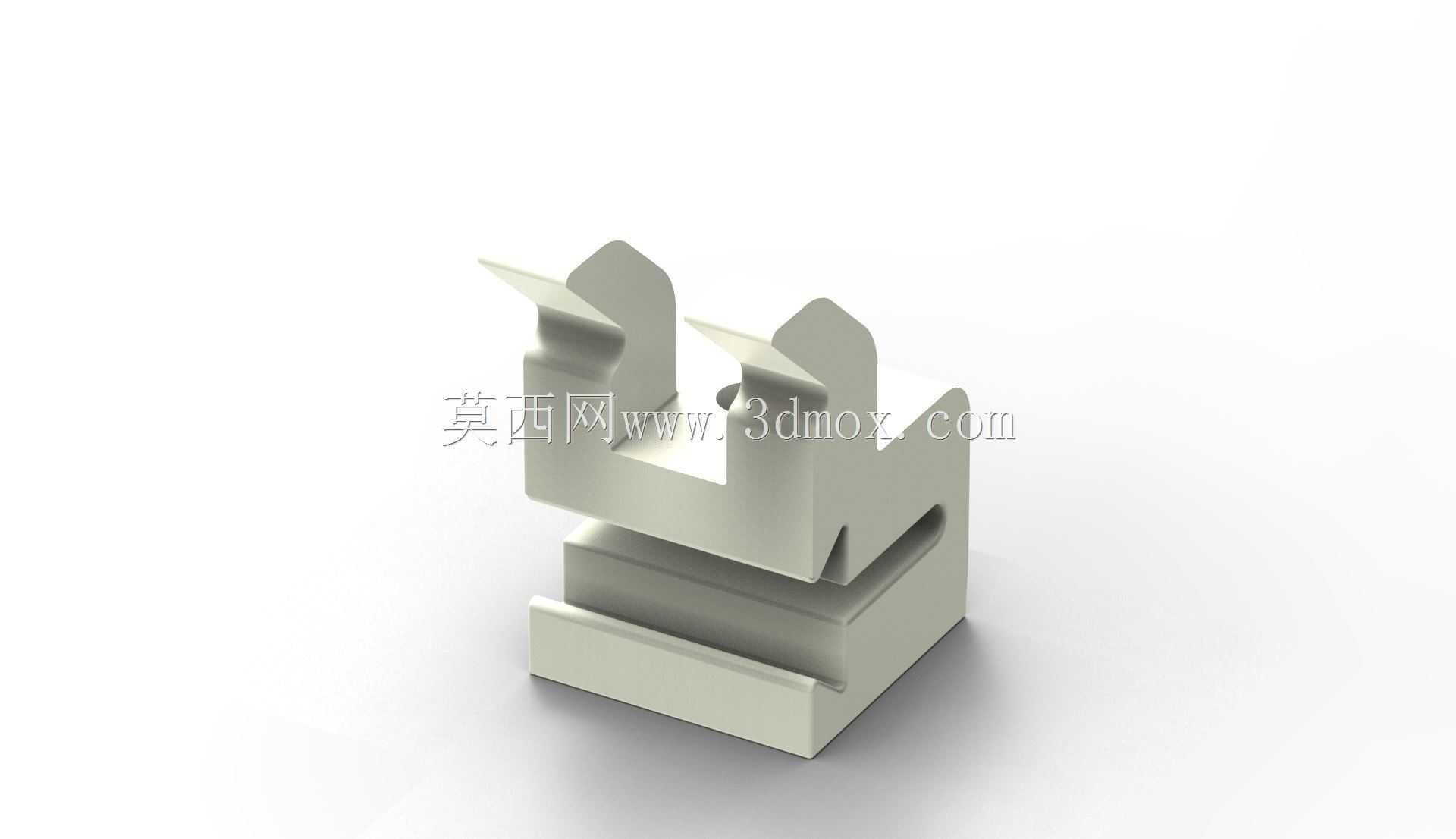

滑动帘轨端部限位挡块结构设计

　　这类滑动帘轨端挡块，日常多应用在室内横向滑移帘幕、设备防护滑移帘、工业机柜走线帘的导轨终端位置，核心作用是限制帘幕配套滑移滑块的最大行程，避免滑块在拉动过程中从导轨端部脱出，同时能缓冲滑块滑移到终端时的碰撞冲击力，降低长期往复滑移产生的结构异响与部件磨损。从结构设计逻辑来看，该挡块采用卡扣式安装基底，底部的开槽结构完全匹配对应规格滑动帘轨的截面轮廓，安装时无需额外打孔或加装紧固件，直接沿导轨端部推入即可卡紧固定，安装效率远高于螺丝固定式的端挡结构，后期维护更换时也可直接撬出拆卸，不会对导轨本体造成额外损伤。挡块上部的两个对称凸起卡位，是针对帘幕滑块的连接结构做的适配设计，当滑块滑移至导轨终端时，凸起结构会与滑块上的限位槽精准卡合，

　　既可以硬限位阻挡滑块继续滑移，也能在帘幕完全拉开的状态下提供一定的锁止力，避免帘幕受外力晃动时出现滑块回滑、帘幕自动闭合的问题。中间的下沉台阶结构，是为了避让滑块下部的挂接部件，避免滑块移动到终端时挂接件与挡块发生运动干涉，保证滑块可以顺畅移动到预设的终端位置，不会出现卡滞、别劲的情况。从安装边界来看，该挡块的整体宽度与配套导轨的截面宽度完全一致，安装后不会突出导轨侧面，不会影响导轨的并排拼接安装，也不会在帘幕拉动过程中剐蹭帘幕面料；挡块的整体高度控制在滑块行程的安全范围内，不会超出导轨安装面的上部空间，适配多数隐藏式帘轨的安装间隙要求，不会出现安装后挡块与上部吊顶、柜体面板发生干涉的问题。结构的壁厚设计经过受力校核，

　　卡扣部位的壁厚兼顾了安装时的弹性变形需求与长期使用的结构强度，既不会因为壁厚过大导致安装时推入困难，也不会因为壁厚过薄在长期受滑块碰撞后出现断裂、卡扣松脱的问题。所有棱角位置都做了小圆弧过渡处理，既可以避免安装操作时划伤施工人员，也能减少应力集中点，提升部件的抗冲击疲劳寿命，适配日常高频次往复拉动的使用场景。
