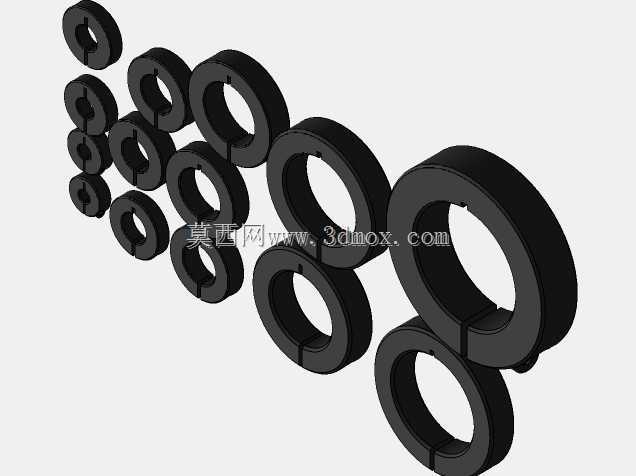

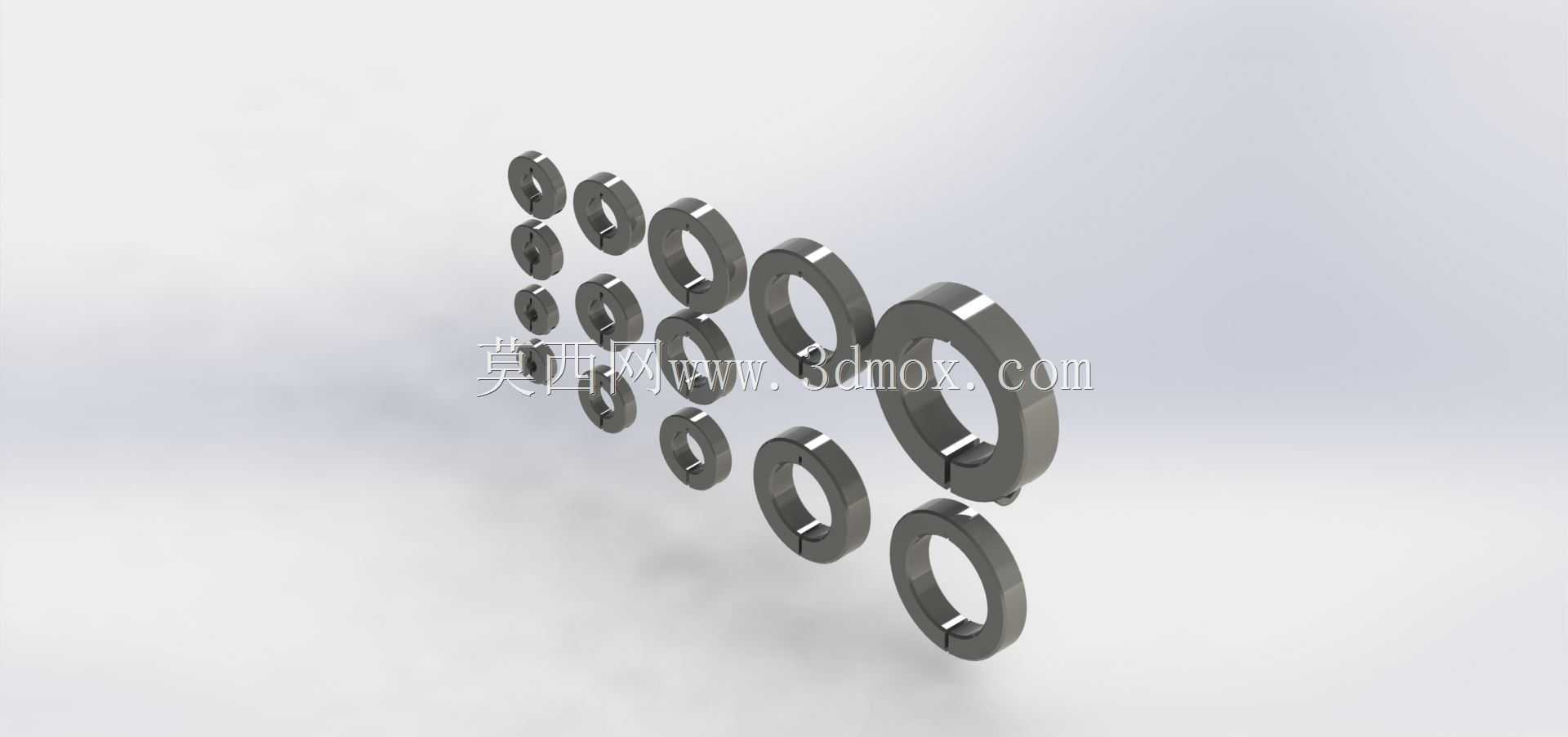

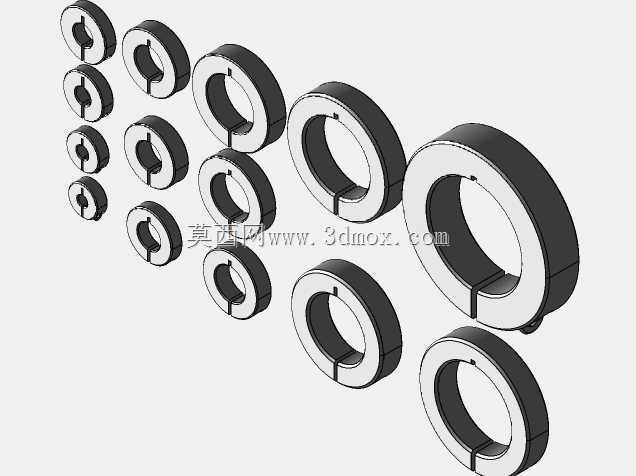

多规格轴用套领标准件三维结构

　　在各类旋转轴系的装配场景中，套领是承担轴向定位、载荷限位功能的核心基础零件，广泛应用于减速机输出轴、机床主轴、输送机辊筒轴、电机传动轴等各类存在轴向窜动风险的传动结构中。这类零件的核心作用是通过套设在轴段的指定位置，抵接轴承内圈、齿轮端面、联轴器定位台阶等部件，限制轴上零件的轴向滑移量，避免传动部件在负载波动、启停冲击下出现位置偏移，保障传动系统的运行同轴度与装配精度。

　　本次建模覆盖了从?5到?50区间的多规格常用尺寸，每个规格的套领都严格遵循机械设计手册中对应轴径的配套尺寸规范，在设计过程中优先考虑安装便捷性与定位可靠性：开口式的结构设计允许套领无需从轴端穿入，可直接在轴段的任意位置完成卡装，配合侧面的顶丝锁紧结构，能够快速完成定位固定，大幅降低现场装配与后期维护的拆装难度。不同规格的套领在外径、厚度尺寸上做了梯度匹配，小尺寸规格适配轻载的精密传动轴系，厚度控制在较薄区间，尽可能减少对轴段安装空间的占用；大尺寸规格对应重载传动场景，适当增加径向厚度与轴向宽度，提升与轴面的接触面积，分散轴向载荷的局部压强，避免长期受冲击后出现压痕、滑移失效。

　　从安装边界来看，每个规格的套领内径都预留了合理的公差配合余量，既保证套装时的顺畅性，又能在顶丝锁紧后与轴面形成足够的抱紧摩擦力，不会随轴转动出现松脱。套领的端面做了高精度的垂直度管控，确保与被定位零件端面贴合时无倾斜间隙，避免轴上零件出现偏载、运转异响的问题。建模过程中对套领的开口缝隙、顶丝孔位都做了细节还原，能够直接用于装配干涉检查、装配工艺模拟，也可导出工程图直接用于生产加工，适配不同载荷等级、不同轴径的传动结构选型需求，在设备改造、非标自动化设计、标准件库搭建场景中都能直接调用，无需重复进行基础件的建模工作，有效缩短结构设计的前期准备周期。
