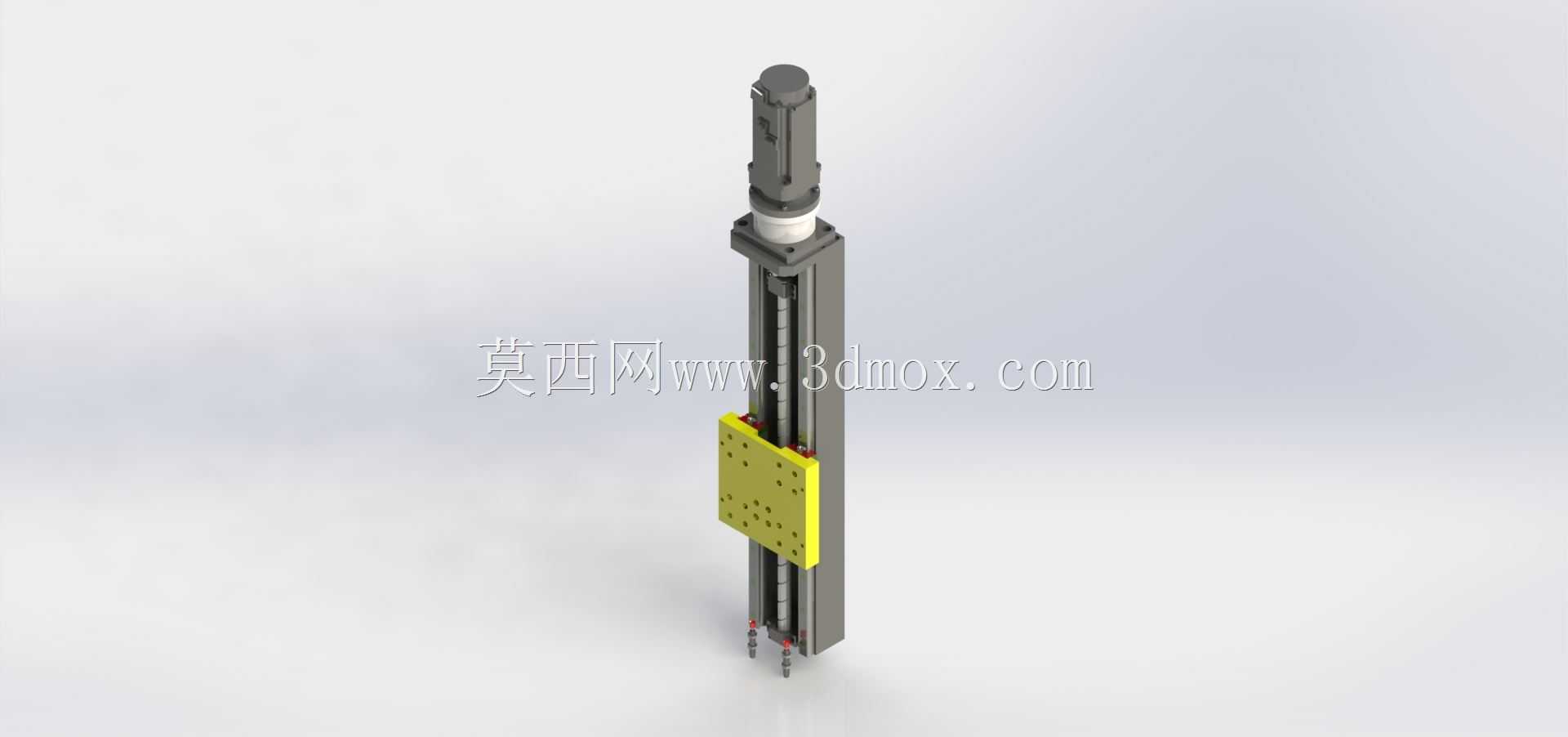

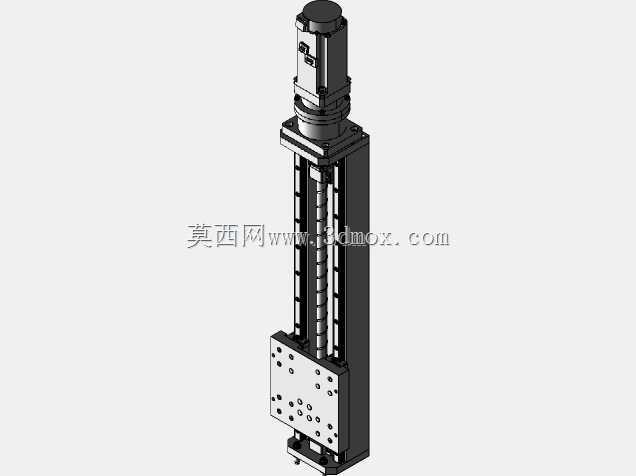

伺服线性执行驱动机构三维结构

　　这款线性驱动机构的设计，最初是面向自动化产线的工位精准进给需求展开的，在3C电子装配、光伏组件叠层、包装线物料推送这类需要直线往复精准位移的场景中，这类执行部件的负载刚性、重复定位精度直接决定整线的运行稳定性。不同于常规丝杆模组的集成化设计，这款结构将伺服驱动端布置在机构顶部，通过内置的传动副将旋转运动转化为滑台的直线输出，驱动端与传动段的同轴度在建模阶段就做了公差约束，避免高速往复运行时出现偏载卡顿的问题。从结构布局来看，主体承载梁采用矩形截面的型材结构，两侧内嵌直线导轨副，滑台通过四个滑块与导轨配合，相比单导轨设计，双侧导向的抗倾覆力矩能力提升40%以上，能够承受滑台侧装夹具带来的偏载，不会在长期运行后出现导轨磨损不均、

　　定位精度漂移的问题。滑台表面预留了成组的安装螺纹孔，孔位按照通用工业夹具的安装间距做了标准化排布，现场安装时不需要额外做转接板加工，能够直接适配气动夹爪、真空吸盘架、压装头等多种末端执行件，减少现场改造的工作量。设计阶段针对安装边界做了明确的尺寸约束，驱动端的顶部安装法兰预留了止口定位结构，与设备机架安装时可以通过止口快速定位，不需要反复调整同轴度；机构底部的安装面同样布置了固定孔位，支持正装、侧装两种安装方式，能够适配不同设备的内部空间布局，不会因为安装姿态变化影响内部传动的润滑与运行顺畅度。传动部分采用密封式结构设计，导轨与传动副都被防护结构覆盖，能够阻挡车间环境中的金属碎屑、粉尘进入运动副间隙，在机加工上下料、

　　焊接工位这类粉尘较多的场景中也能稳定运行，降低日常维护的频次。滑台的行程限位在结构两端做了硬限位缓冲设计，避免软件限位失效时滑台冲出行程造成机构损坏，缓冲件的压缩量在建模时做了运动仿真验证，确保极限位置的冲击不会传递到驱动端的轴承部位，延长驱动部件的使用寿命。整个机构的零件拆分遵循加工工艺性原则，所有机加工件的公差标注都匹配常规机加工设备的加工能力，不需要特殊工艺就能完成加工，装配时的配合面都做了导入倒角设计，现场装配不需要额外修配就能达到设计的配合精度，适合批量配套到各类自动化设备中作为直线执行单元使用。
