单槽式工业超声波清洗设备结构设计

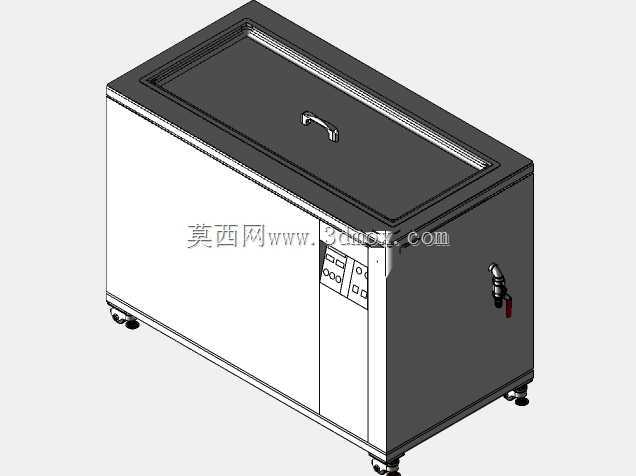

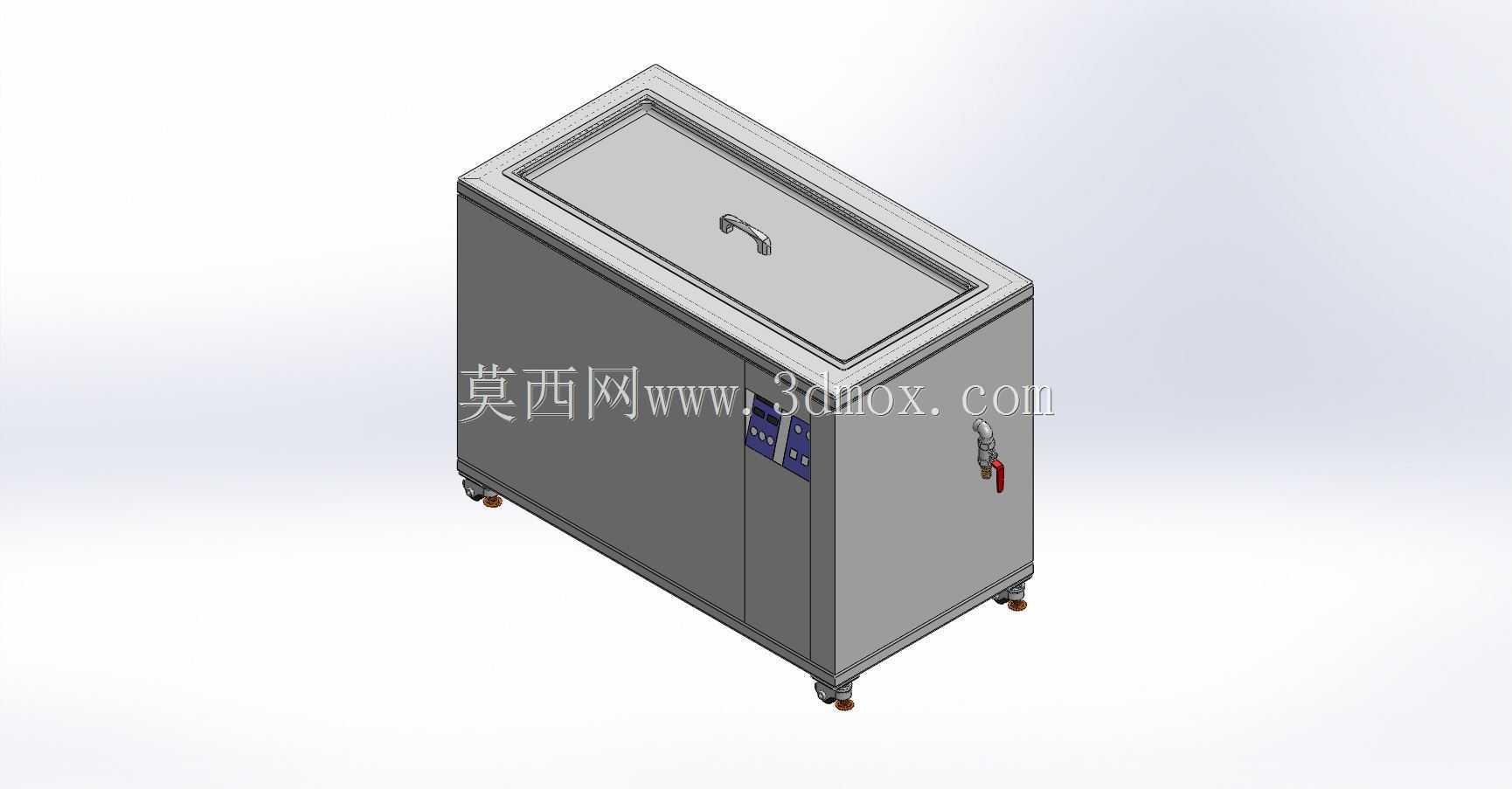

　　这款单槽清洗设备的三维结构设计，核心围绕工业零部件表面除污的实际作业需求展开，在中小型机加工车间、电子元器件组装线、五金表面处理工段都有广泛适配场景，可覆盖冲压件除油、注塑件除脱模剂、金属加工件除切削液残留、精密零件除浮尘等多类清洗工序。从结构布局来看，整体采用立式柜式集成设计，底部配置可调式支撑脚轮，既满足工位间短距离移位的需求，也可通过脚轮的调节螺杆找平设备，避免槽体倾斜导致清洗液溢出，设备整体占地边界控制在长1.2米、宽0.8米、高1.1米区间，可直接适配常规车间1.5米宽的操作通道，无需额外改造工位基础。槽体部分采用上翻盖式密封结构，翻盖配置嵌入式拉手，闭合后可减少清洗过程中液体飞溅与超声能量损耗，槽体边缘做翻边折弯处理，

　　既提升槽体结构刚性，也可引导不慎溢出的液体沿槽边导流至设备后侧的排液区域，避免液体渗入柜体内部的电控模块。设备正面右侧集成操作控制面板与排液阀，面板区域做内凹式防水设计，按键区域加装防水胶圈，避免清洗作业时溅落的液体渗入电控部分造成短路，排液阀采用快接式结构，可直接对接车间废液收集管路，无需额外转接接头，排液操作无需挪动设备即可完成。柜体侧面做整板折弯成型，无额外拼接焊缝，既降低设备加工时的焊接工作量，也减少长期使用过程中焊缝位置渗液锈蚀的风险，柜体内部预留超声换能器安装位与电控元件安装腔，换能器安装面做加厚处理，保证超声振动传递效率的同时，避免长期振动导致槽壁疲劳变形。设计过程中重点考量了操作人机工程，

　　翻盖拉手高度设置在距地面1米位置，符合成年操作人员站立操作的抬手高度，无需过度抬臂即可完成槽盖开合操作；控制面板高度设置在距地面0.9米位置，操作人员站立时视线可自然覆盖面板显示区域，操作按键无需弯腰即可触碰。设备底部的支撑脚轮采用带刹车结构，移位至目标工位后踩下刹车即可固定设备位置，避免清洗作业过程中设备受振动产生移位。槽体内部做圆角过渡处理，无清洁死角，排液口设置在槽体底部最低位置，可保证清洗废液完全排空，避免槽内残留积液滋生细菌或残留污渍沉积。整体结构未采用复杂的异形构件，所有钣金件均可通过常规激光切割、折弯工艺加工成型，加工成本可控，装配流程简单，后续维护时可直接拆卸侧封板完成内部元件的检修更换，无需整体拆解设备。
