双气缸驱动250kg负载垂直升降作业装置

　　这套升降装置主要面向生产车间内的工位物料转运、工装高度匹配场景设计，额定承载能力为250kg，可覆盖多数中小型零部件加工、装配环节的垂直位移需求，比如在机加工工位完成毛坯件的上料抬升、装配工位调整工装板到适配操作人员的作业高度，或是在流水线衔接段完成不同高度输送线之间的物料转接，避免人工搬运重物带来的作业风险，同时提升工位间物料流转的效率。

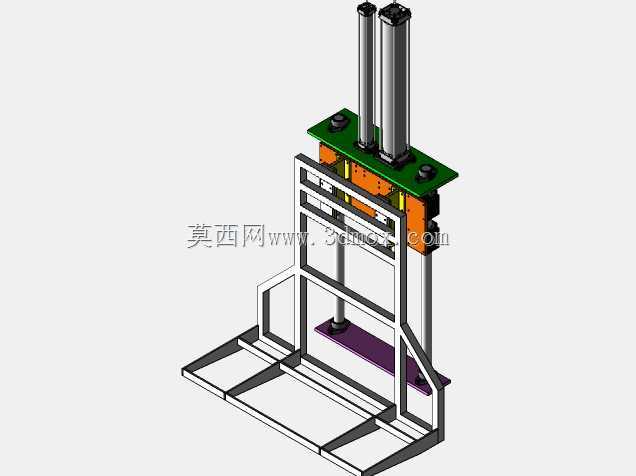

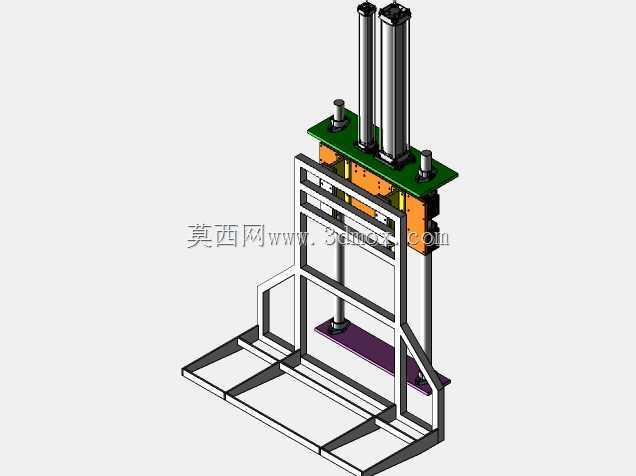

　　从结构设计逻辑来看，装置采用双气缸并排驱动的方案，相比单气缸驱动，双缸布局可以让升降台的受力更均匀，避免偏载导致的卡滞问题，两根导向立柱沿升降滑台两侧对称布置，滑台与立柱之间通过线性滑动副配合，全程限制升降过程中的横向晃动，保证垂直运动的直线度，即使承载的物料重心不在台面中心，也能依靠双导向柱的约束保持平稳升降。底部采用方管焊接的框架式底座，底座向外延伸出支撑脚，增大整体支撑跨度，无需额外打膨胀螺栓固定也能保证满载升降时的整机稳定性，降低现场安装的地基要求。

　　顶部的气缸安装板采用加厚钢板加工，气缸缸体通过法兰固定在安装板上，活塞杆端直接与升降滑台的上部连接，动力传递路径短，没有多余的传动损耗，压缩空气接入后即可驱动滑台沿立柱上下动作，行程范围内可通过气动回路的电磁阀控制任意位置停留，适配不同的作业高度需求。升降台面采用平板式设计，台面预留了标准安装孔位，可根据实际使用需求加装工装夹具、输送辊道或是定位挡块，灵活适配不同的作业场景。

　　安装边界方面，整机的底座占地尺寸适配多数车间的工位预留空间，垂直方向的最大伸出高度不会超出常规车间的层间净高要求，气动接口统一布置在顶部安装板的侧方，方便现场压缩空气管路的接驳，整体结构没有外露的传动部件，外侧可根据需求加装防护钣金，避免作业过程中人员误入运动区域造成安全隐患。整套结构的受力路径清晰，从承载台面的载荷通过滑台传递到导向立柱，再到底座框架分散到地面，驱动部件的受力始终沿垂直方向，没有额外的侧向力矩，能有效延长气缸和导向副的使用寿命，日常维护仅需定期给导向滑动副加注润滑脂、检查气动管路的密封性即可，运维难度较低，适合在离散制造的装配、加工工位长期使用。
