亚音速风洞试验装置三维结构设计

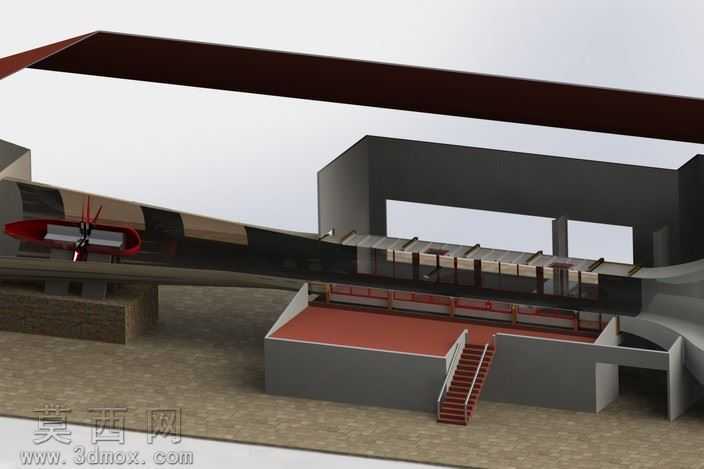

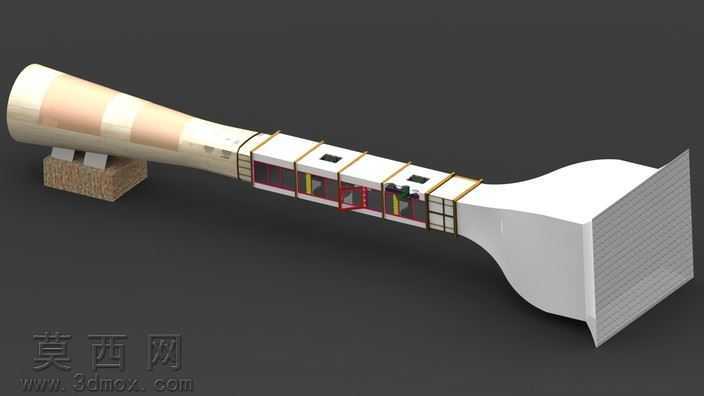

本模型为亚音速风洞试验装置的完整三维结构设计，采用SolidWorks软件完成全参数化建模，整体还原了亚音速风洞从进气段、试验段到扩散段的完整流道布局与配套附属结构。建模过程中严格遵循亚音速风洞的气动设计规范，对洞体的变径过渡段做了平滑曲面处理，避免流道内出现突兀折角影响气流均匀性，所有曲面均通过曲率连续约束完成放样，保证洞体内壁的气动顺滑度。材质设置上，洞体主体结构采用哑光深灰色金属材质模拟钢制洞壁，试验段观察区域设置半透明钢化玻璃材质，配套的操作平台采用混凝土基座搭配红色防滑地坪材质，人行楼梯采用金属踏步搭配红色防滑条材质，不同结构部件的材质区分清晰，便于识别各功能模块。结构设计层面，完整还原了风洞的支撑基座、试验段操作平台、人行梯道、洞体加强筋、内部导流装置等细节，洞体分段连接处做了法兰对接结构设计，试验段预留了试件安装工位与观察窗开口，扩散段的渐扩角度符合亚音速气流减速增压的设计要求，底部支撑结构采用混凝土支墩搭配减震垫的布局，保证装置运行的结构稳定性。渲染阶段采用三点布光方案，主光源模拟室内厂房顶光效果，辅助光源补全洞体底部与侧面的暗部细节，环境光采用柔和漫反射避免金属材质出现过强反光，最终渲染效果清晰呈现了风洞的整体布局与各部件的装配关系，可用于风洞原理演示、试验场地布局规划、气动教学演示等场景，模型各部件均为独立可编辑特征，支持后续的结构修改与参数调整，能够满足不同场景下的二次开发与方案展示需求。
