工业级电缆缠绕收卷设备结构设计

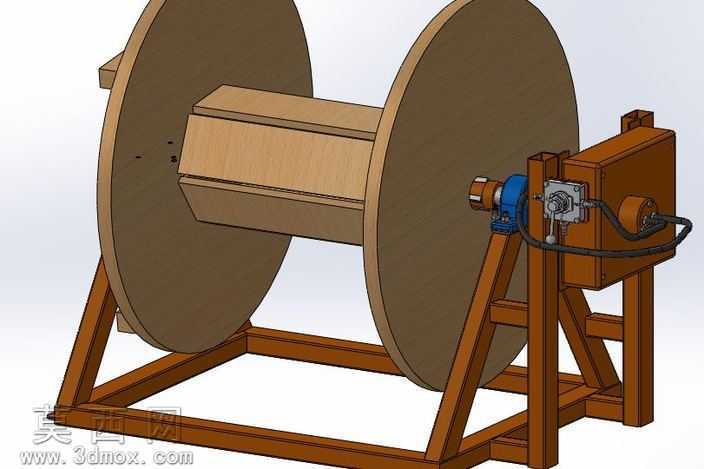

本模型为工业电缆缠绕收卷专用设备，采用三维参数化建模方式完成全结构搭建，建模过程中对各功能部件进行独立装配约束，完整还原设备实际运行的结构逻辑。模型整体采用三角支撑式焊接机架作为承载主体，机架型材采用标准矩形方钢搭建，建模时对方钢的拼接位置、支撑斜撑的受力角度做了精准还原，底部设置横向连接梁强化整体刚性，避免大重量线缆盘装载后出现结构形变。核心收卷部件采用双侧挡边式工字线缆盘结构，建模时还原了线缆盘筒身的木质纹理材质表现，双侧圆形挡边做了加厚处理，盘体与主轴的连接位置设置了定位销孔结构，保证盘体随主轴转动时不会出现径向窜动。驱动端结构集成了减速传动组件、动力控制箱体与手动操作机构，传动连接位置设置了蓝色端盖的减速连接座，控制箱体采用钣金折弯结构建模，表面还原了接线端口、操作手柄与布线走线结构，线缆采用柔性建模方式还原自然弯曲的走线形态，连接控制箱与传动部件的走线位置做了固定卡扣结构设计。渲染阶段采用哑光金属材质表现机架钢结构，木质材质表现线缆盘主体，磨砂金属材质表现驱动箱体外壳，橡胶材质表现连接线缆，不同材质的粗糙度、反光度参数做了区分调整，让整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕6RPM的低转速稳定缠绕需求展开，整体结构侧重承载稳定性与操作安全性，支撑结构的受力角度经过优化，可适配大重量电缆盘的长时间缠绕作业，手动操作机构的位置设置符合人工操作的人机工程学要求，设备整体结构紧凑，传动路径清晰，各部件的装配关系完整可查，可直接用于线缆收放类设备的结构参考、教学演示或二次改型设计。
