法拉利车身组装定位工装设备设计

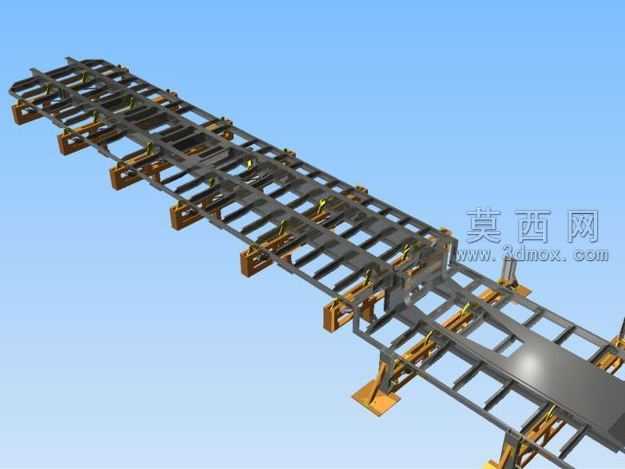

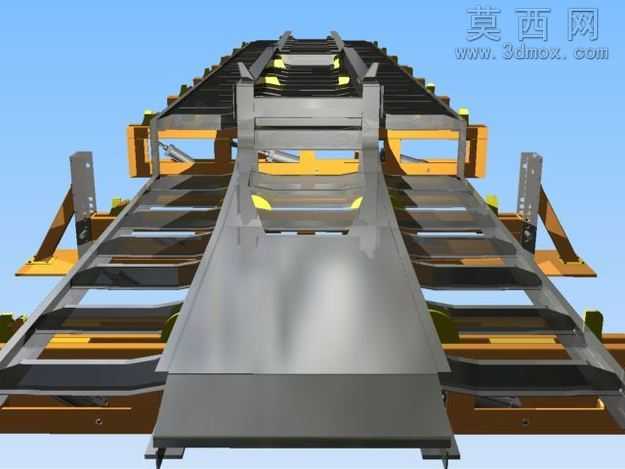

本三维模型为法拉利车型专属的车身装配定位工装，整体采用模块化框架式结构设计，建模过程中严格遵循跑车车身焊装工位的工艺精度要求，对工装的定位基准、支撑结构、夹紧单元进行了1:1等比例还原。模型主体承载框架采用高强度型钢拼接结构，建模时对型钢的焊接坡口、连接螺栓孔位、加强筋布局都做了精细化建模，保证结构强度的仿真还原度。中部的主定位支撑面采用一体化钣金成型结构，建模时还原了钣金的折弯圆角、减重孔位、表面防滑纹理，材质上模拟了冷轧钢板经磷化喷塑后的哑光金属质感，支撑面的型面完全匹配法拉利车型底盘的定位基准点，可实现车身的精准承托。两侧分布的多组可调定位夹紧单元，分别对应车身侧围、门槛梁的装配定位点，建模时还原了夹紧臂的旋转铰接结构、可调行程的锁紧螺栓、聚氨酯压块的缓冲结构，材质上区分了金属结构件的镀锌质感与压块的非金属哑光质感，清晰展现工装的可调适配特性。工装底部设置了与车间地面输送线对接的安装底座，建模时还原了底座的定位销孔、可调地脚结构，可适配生产线的快速安装定位需求。渲染阶段采用车间自然光环境，搭配浅蓝天空背景，突出工装金属结构的硬朗质感，对不同部件的材质粗糙度、反光度做了差异化调整，让焊接框架、钣金支撑面、夹紧单元的材质层次清晰可辨。设计思路围绕跑车低扁平比车身的装配需求，采用隐藏式低位布局，在保证定位精度的同时预留充足的人工操作与机械手作业空间，可满足法拉利车型小批量柔性化生产的装配需求，所有定位点的坐标参数均参考实车装配工艺设定，模型结构完整无冗余特征，可直接用于工装方案评审、生产现场布局模拟以及装配工艺培训使用。
