型材焊接装配定位工装夹具结构

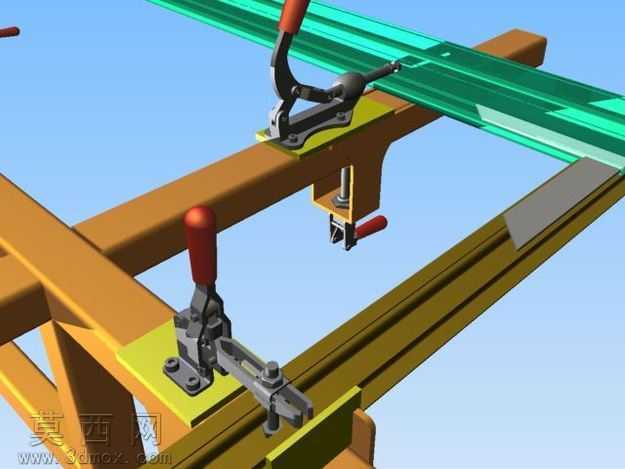

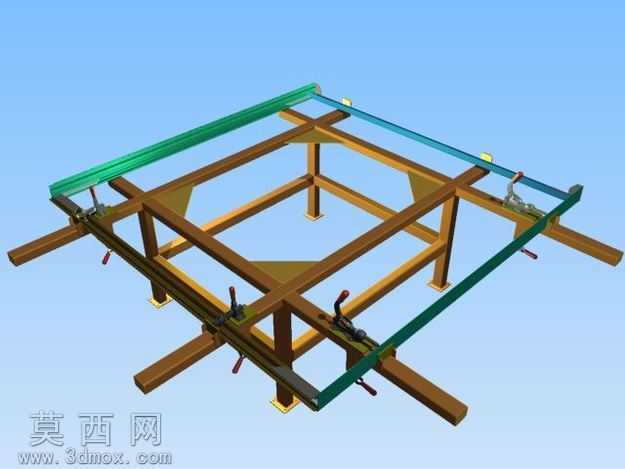

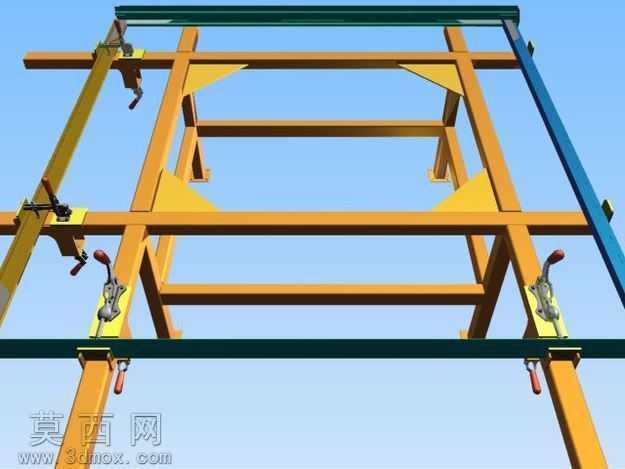

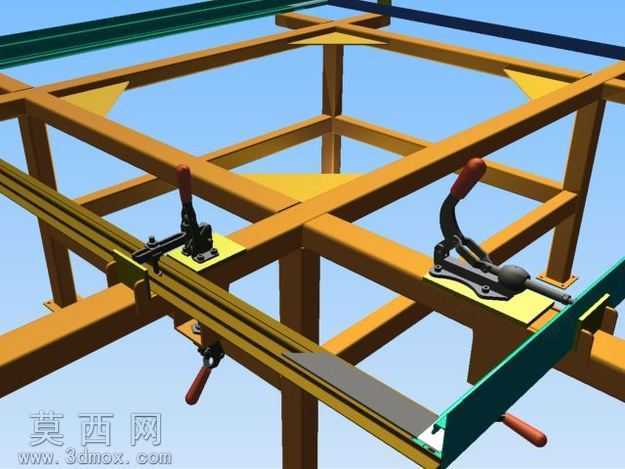

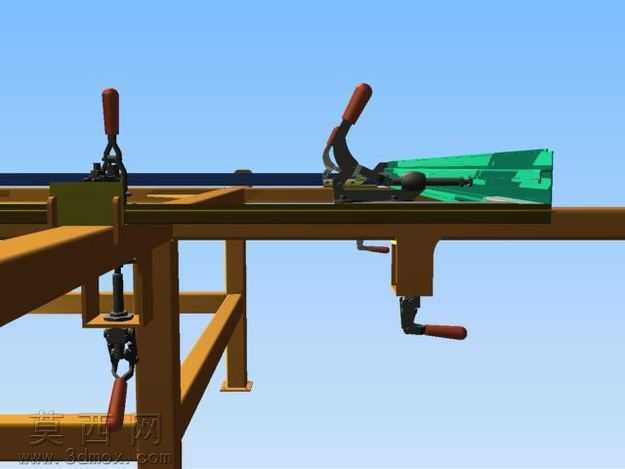

该三维模型为针对方管型材焊接装配工序设计的定位工装，整体采用框架式结构设计，建模过程中先完成基准型材框架的搭建，以标准规格方通作为主体承载结构，通过交叉排布的横竖方管形成稳定的支撑基底，框架连接处预留焊接定位基准面，保证整体工装的结构刚性与定位精度。模型中配置多组垂直式快速夹钳作为压紧执行部件，夹钳安装在经过定位设计的黄色安装垫板上，垫板与框架方管通过紧固件连接，可根据待装配型材的尺寸规格调整安装位置，适配不同规格型材的装夹需求。建模时对快速夹钳的运动结构做了完整还原，包含夹钳底座、压臂、操作手柄、压紧头的完整运动副，可模拟夹钳开合压紧的动作过程，直观展示装夹操作的工作流程。工装两侧设置导向定位结构，通过绿色导轨型材作为待装配件的侧向定位基准，配合端部的挡块结构实现待焊接型材的X、Y、Z三个方向的完全定位，避免焊接过程中出现型材移位、尺寸偏差的问题。材质渲染方面，主体框架方管采用暖黄色金属漆材质模拟喷涂处理的工装表面，快速夹钳采用黑色氧化金属与红色防滑手柄的材质搭配，导向导轨采用深绿色金属材质，定位垫板采用亮黄色警示材质，不同部件通过材质区分清晰展示结构层次，渲染效果还原了车间用工装的真实外观质感。设计思路围绕焊接装配的实用性展开，整体结构无冗余部件，所有定位与压紧部件均围绕待装配型材的装夹需求布置，既保证装夹的牢固性与定位精度，又预留足够的焊接操作空间，避免工装结构干涉焊接作业，同时框架式结构自重较轻，便于车间内的移位与调整，可直接用于方管类框架构件的批量焊接装配工序，有效提升焊接装配的效率与成品尺寸一致性，减少人工定位的误差与装夹辅助时间。
