阿尔斯通穿透光束TB钢结构梁设计

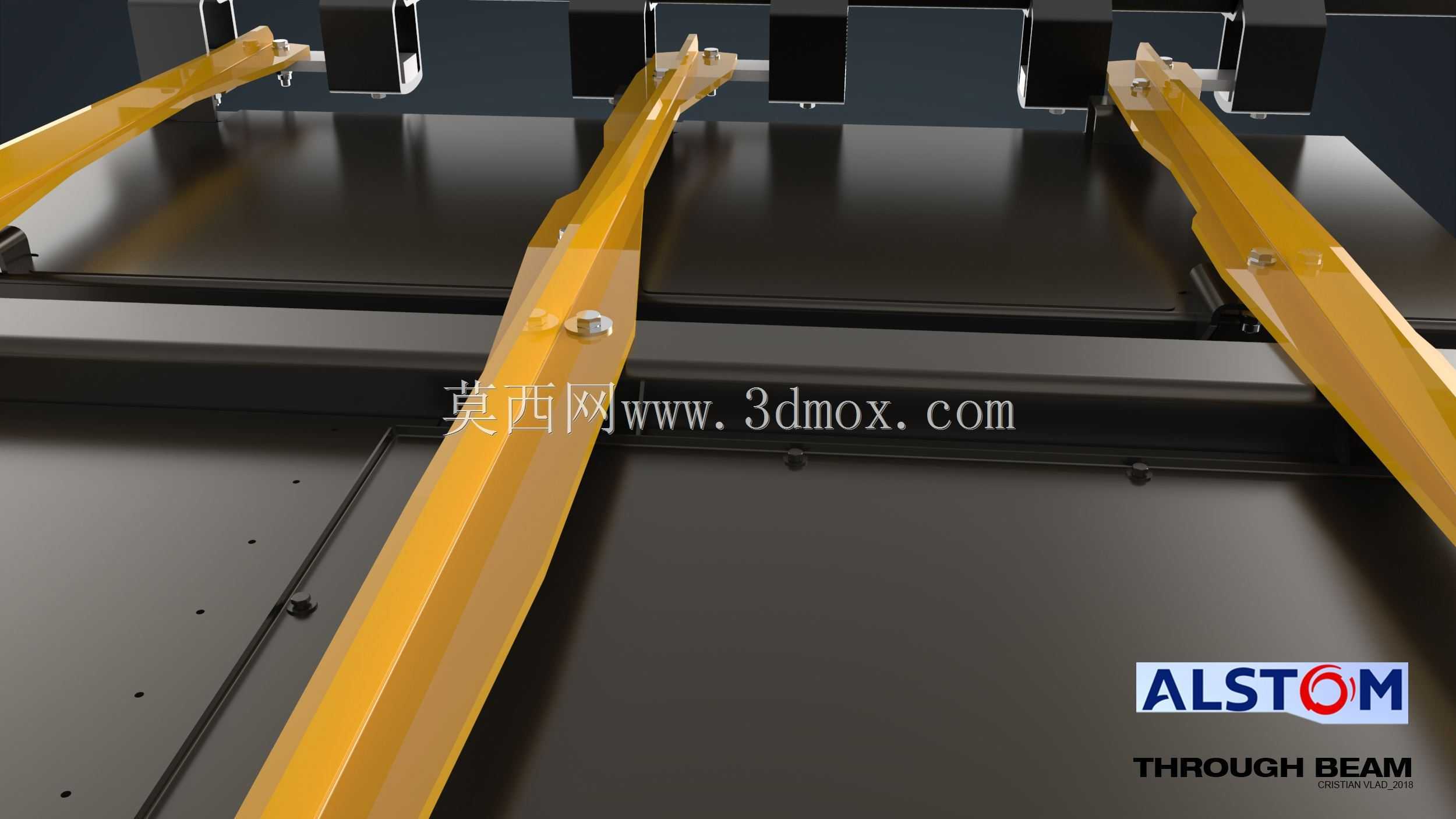

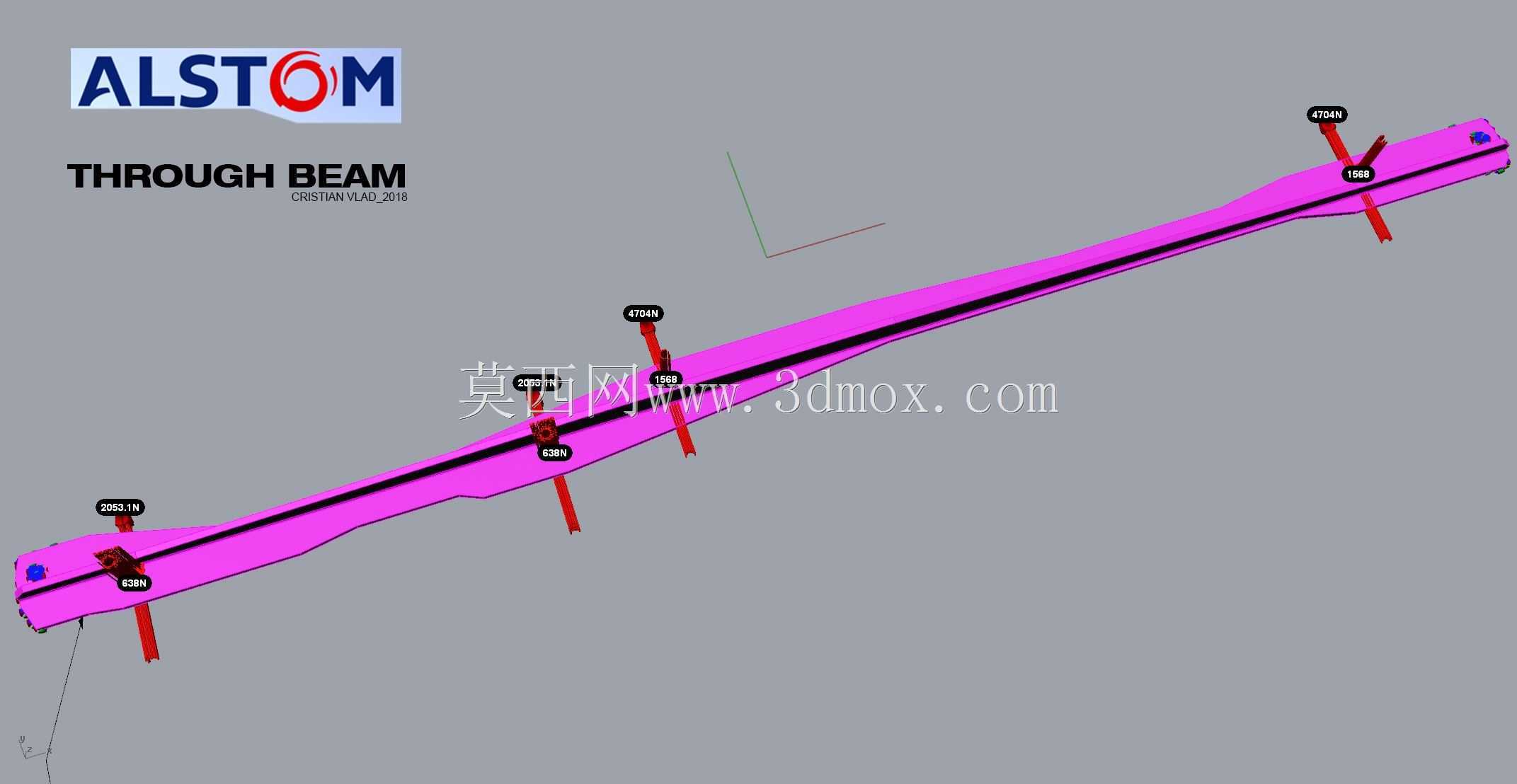

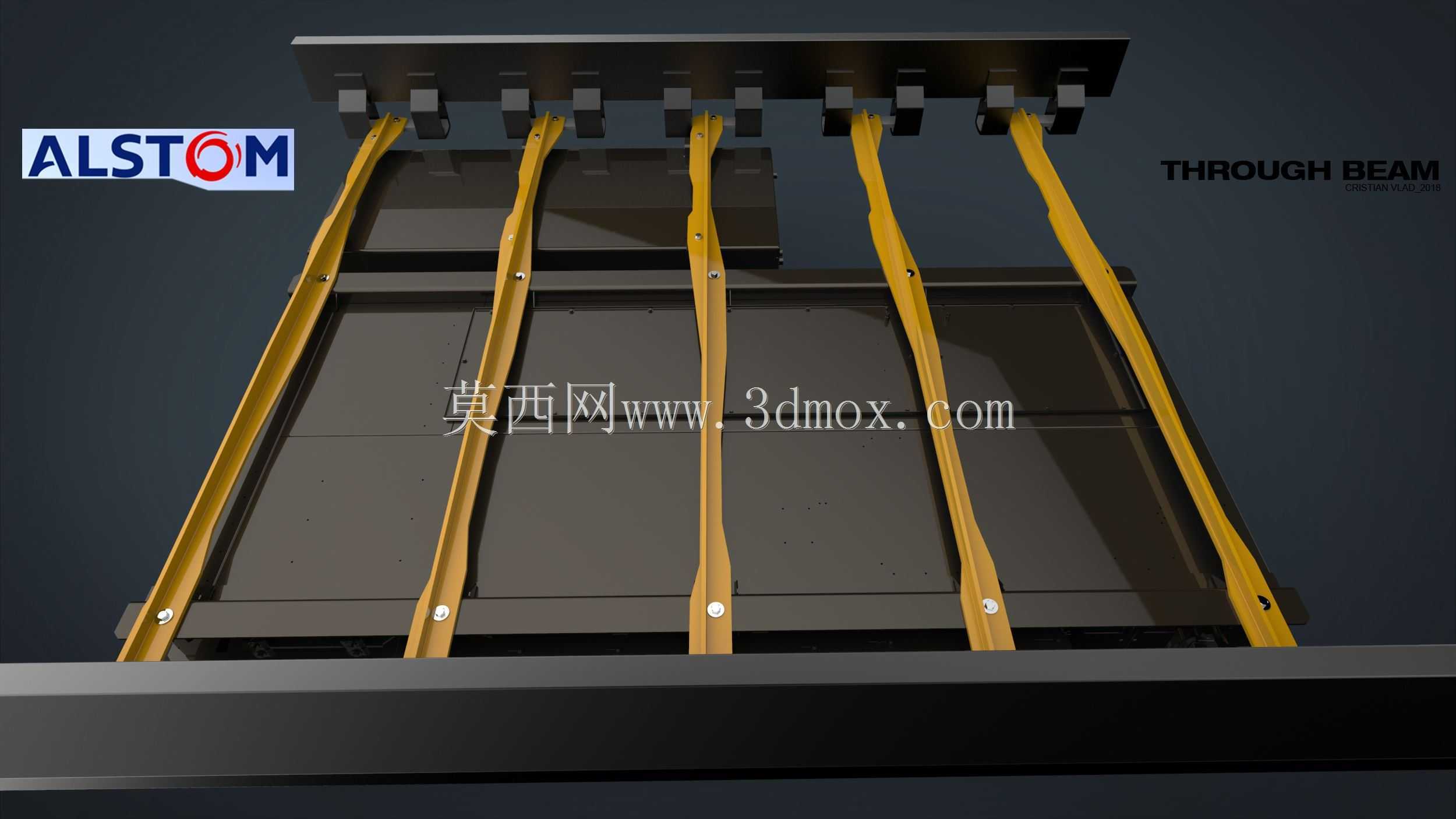

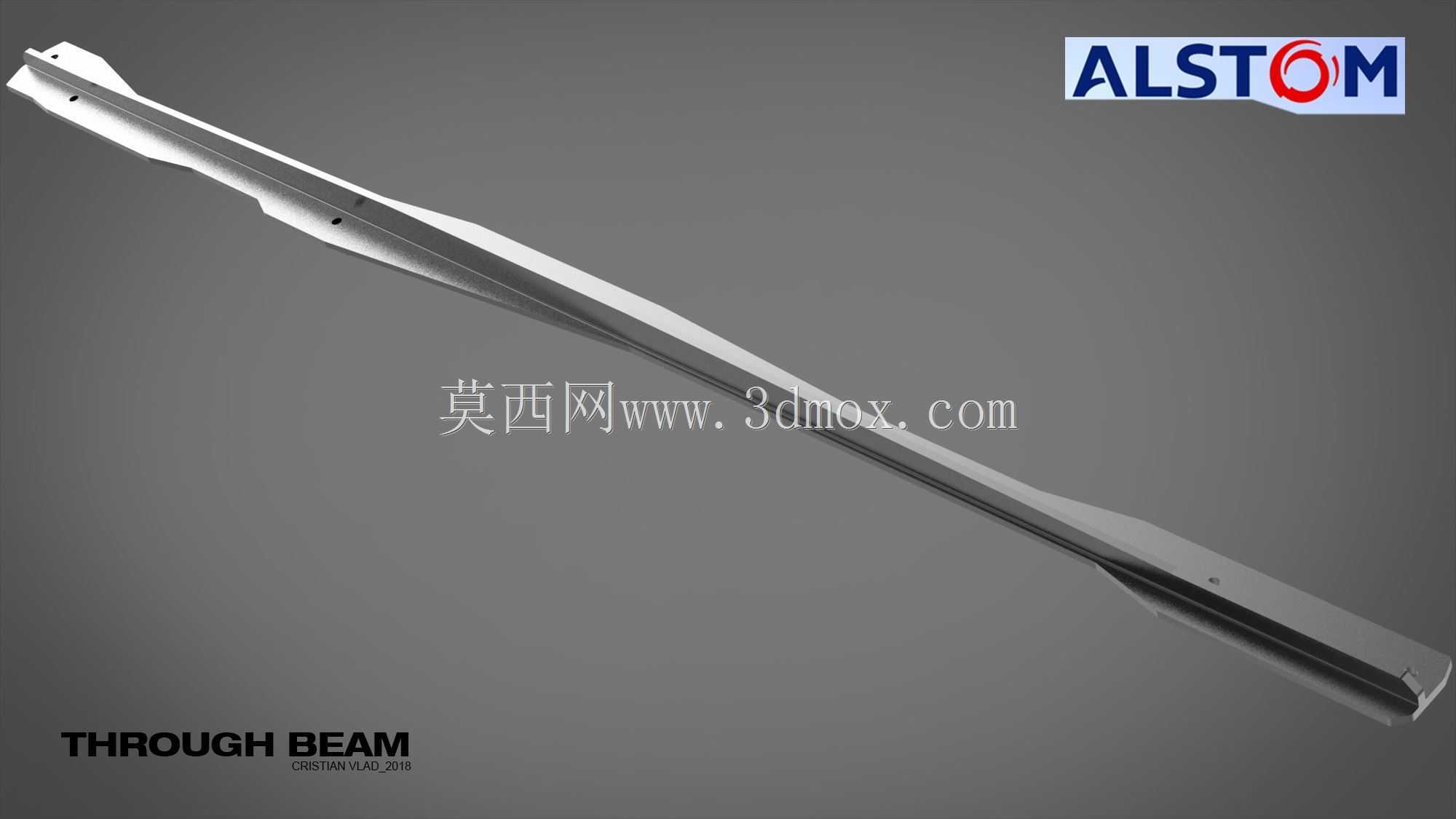

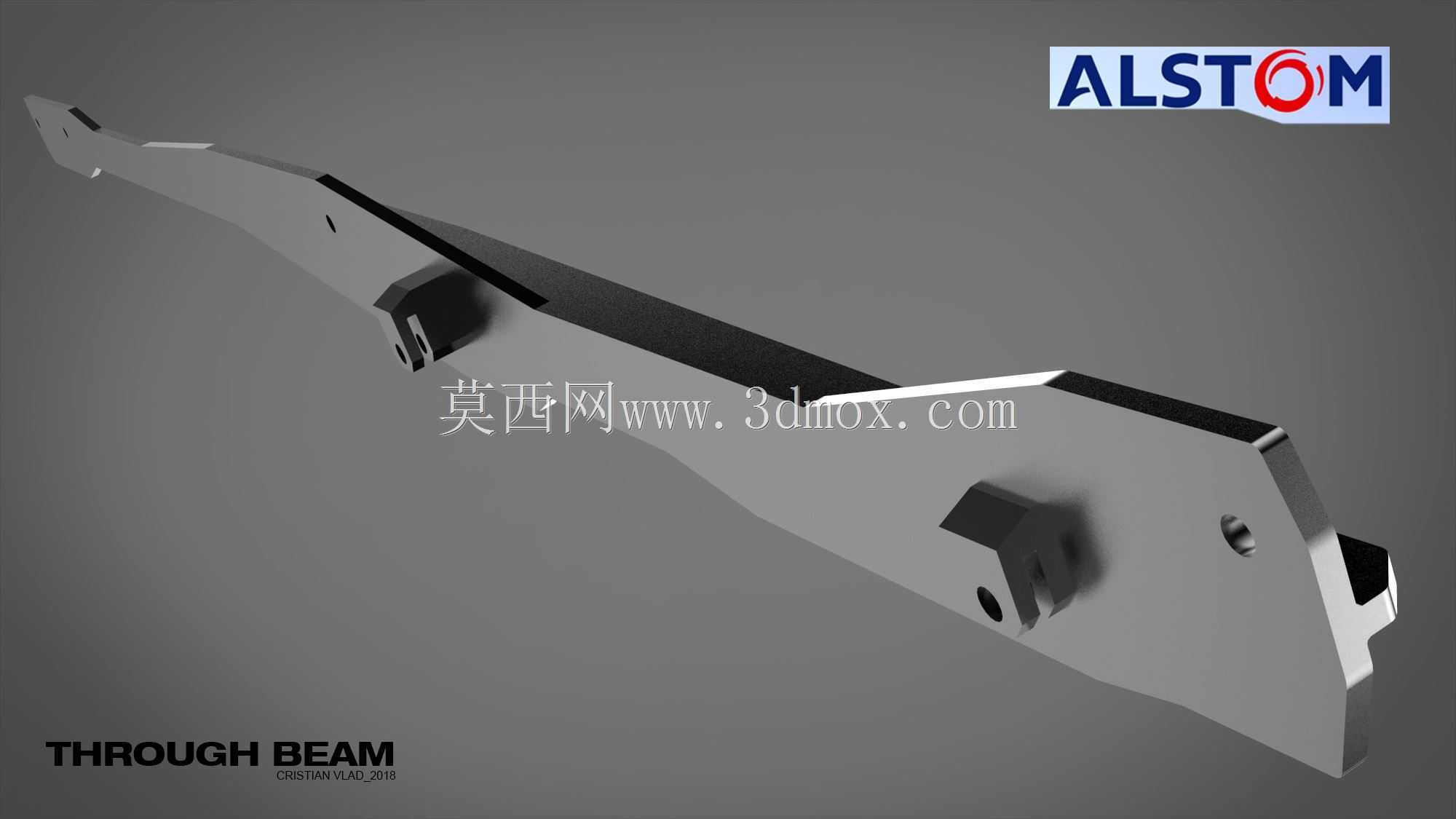

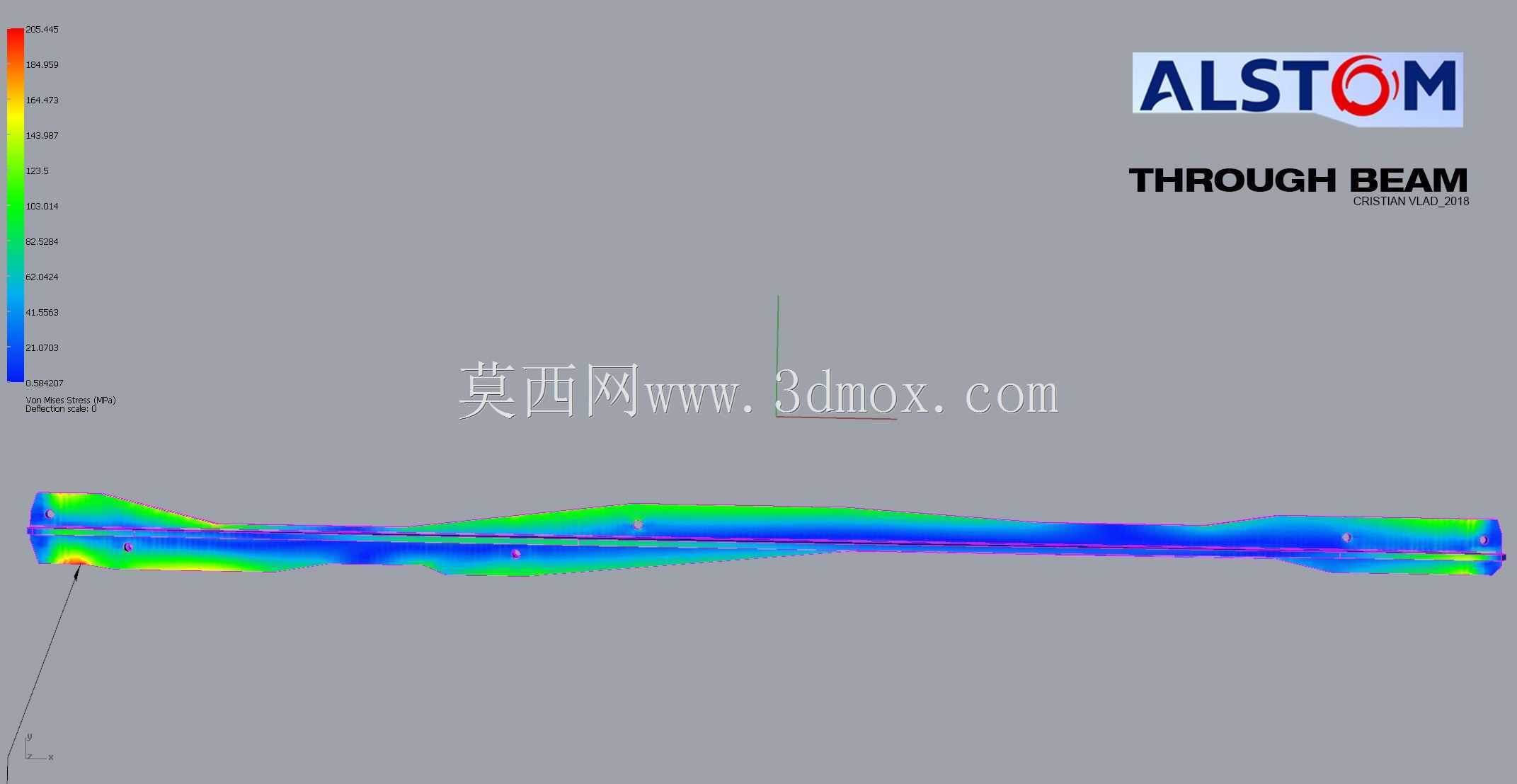

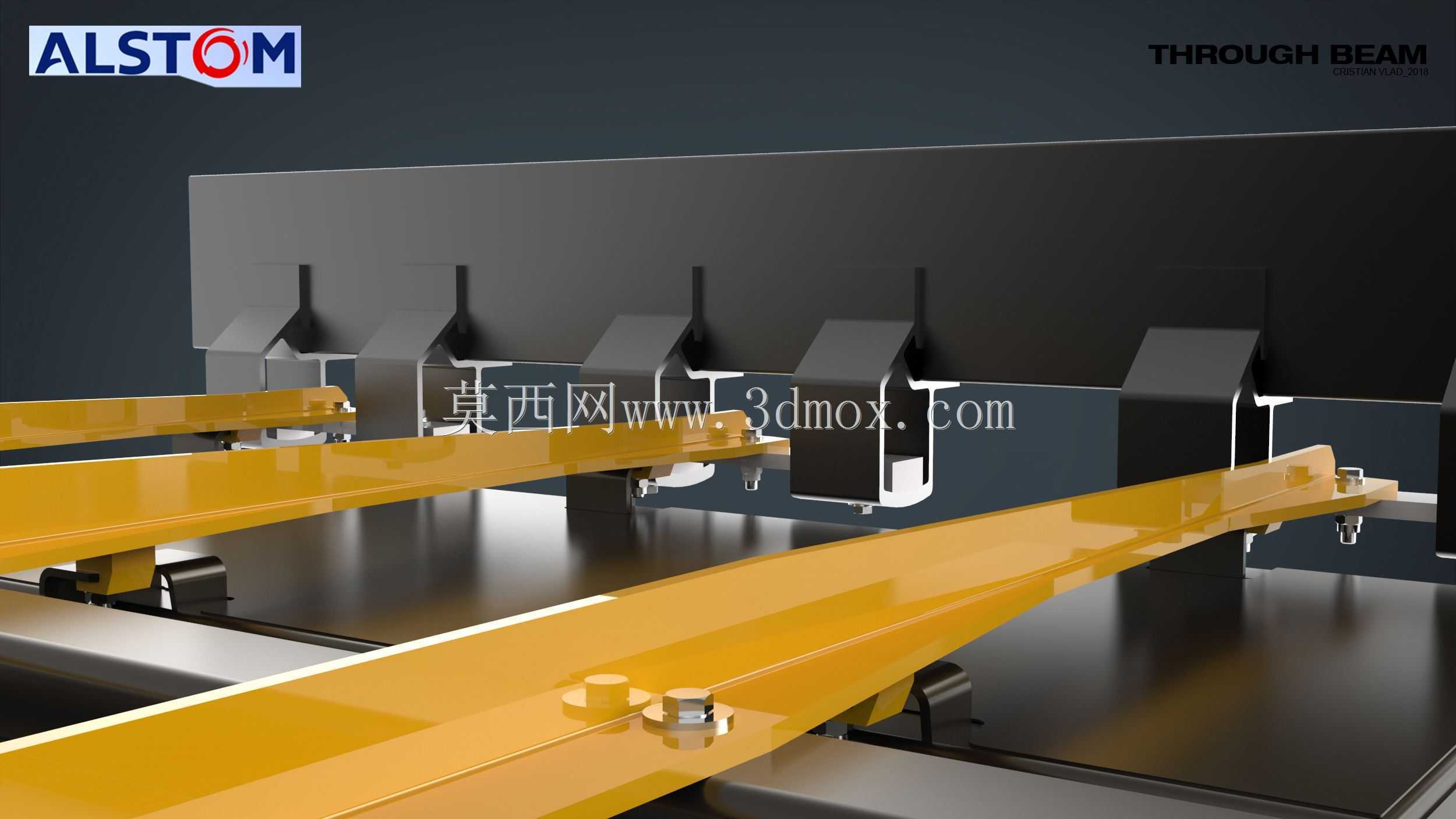

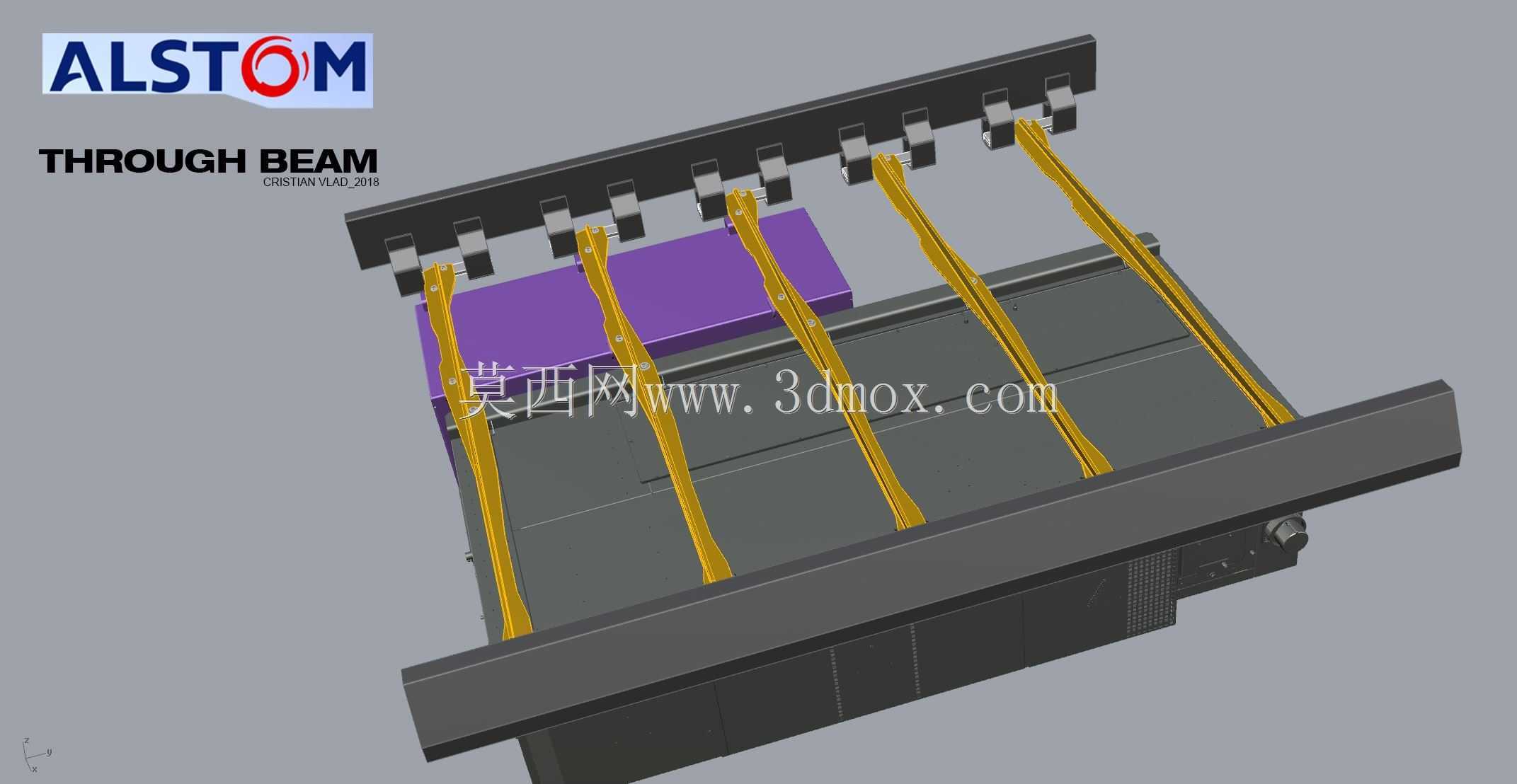

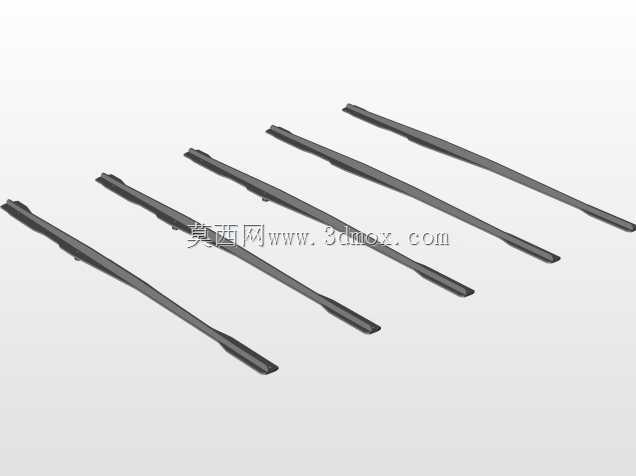

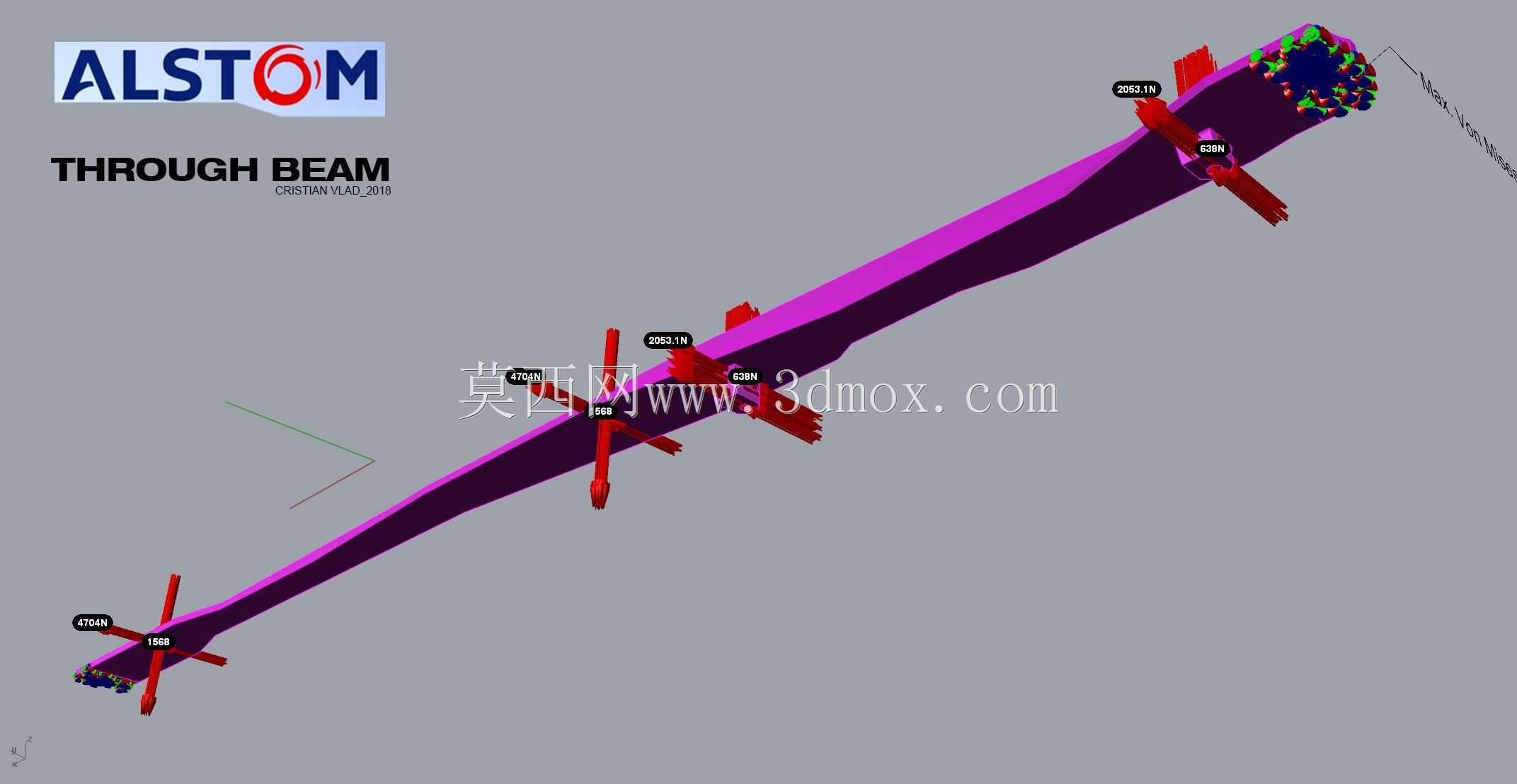

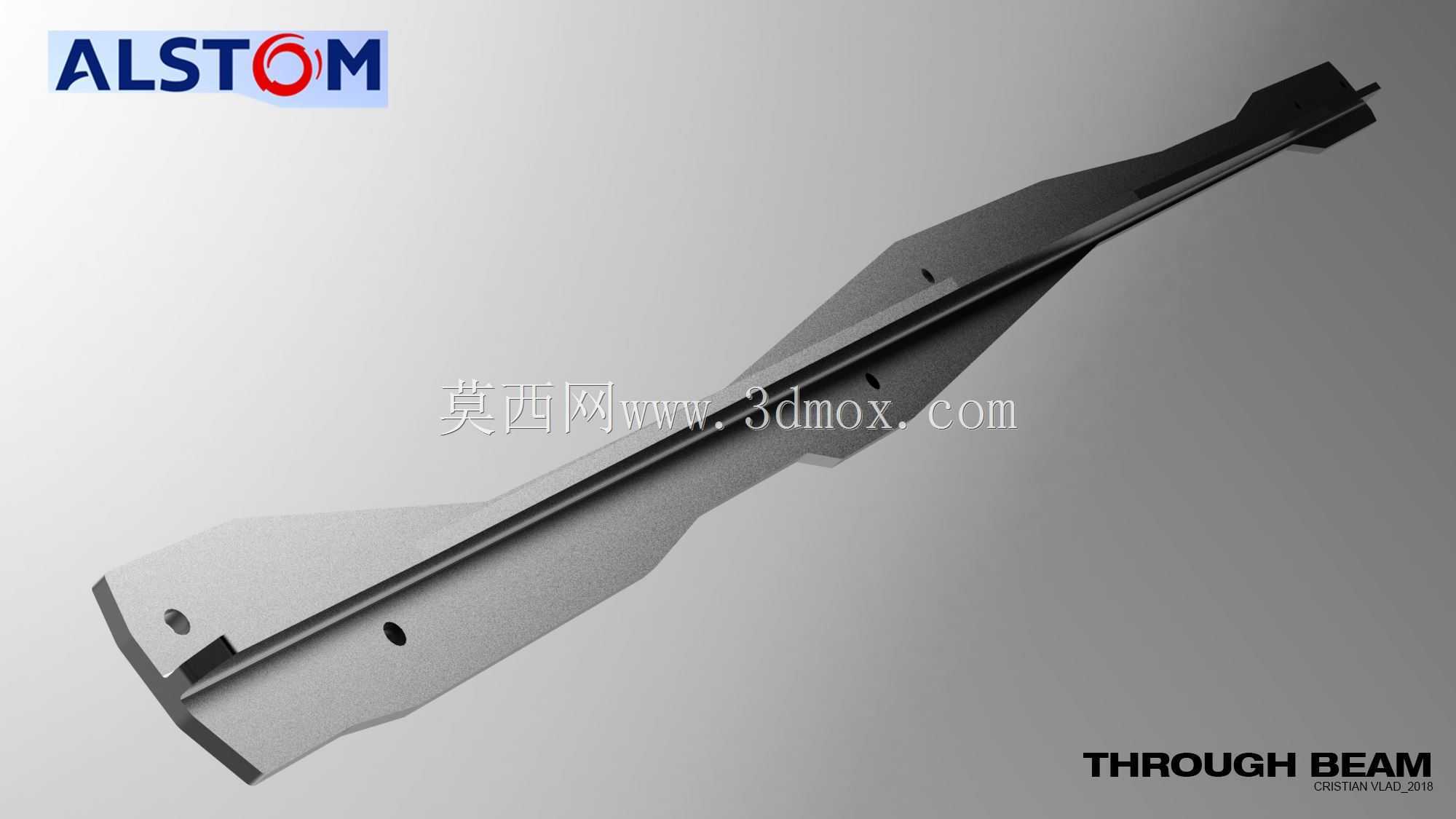

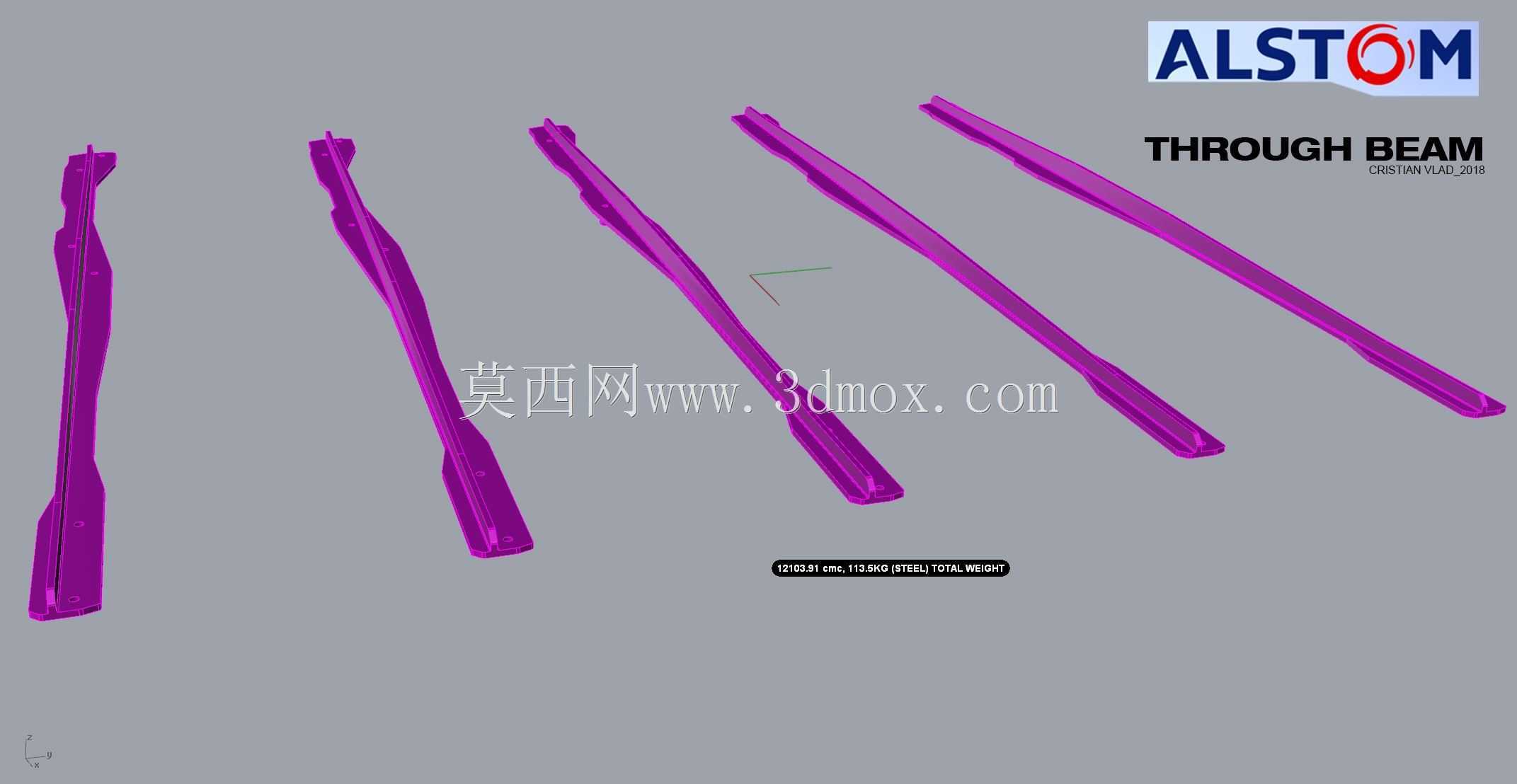

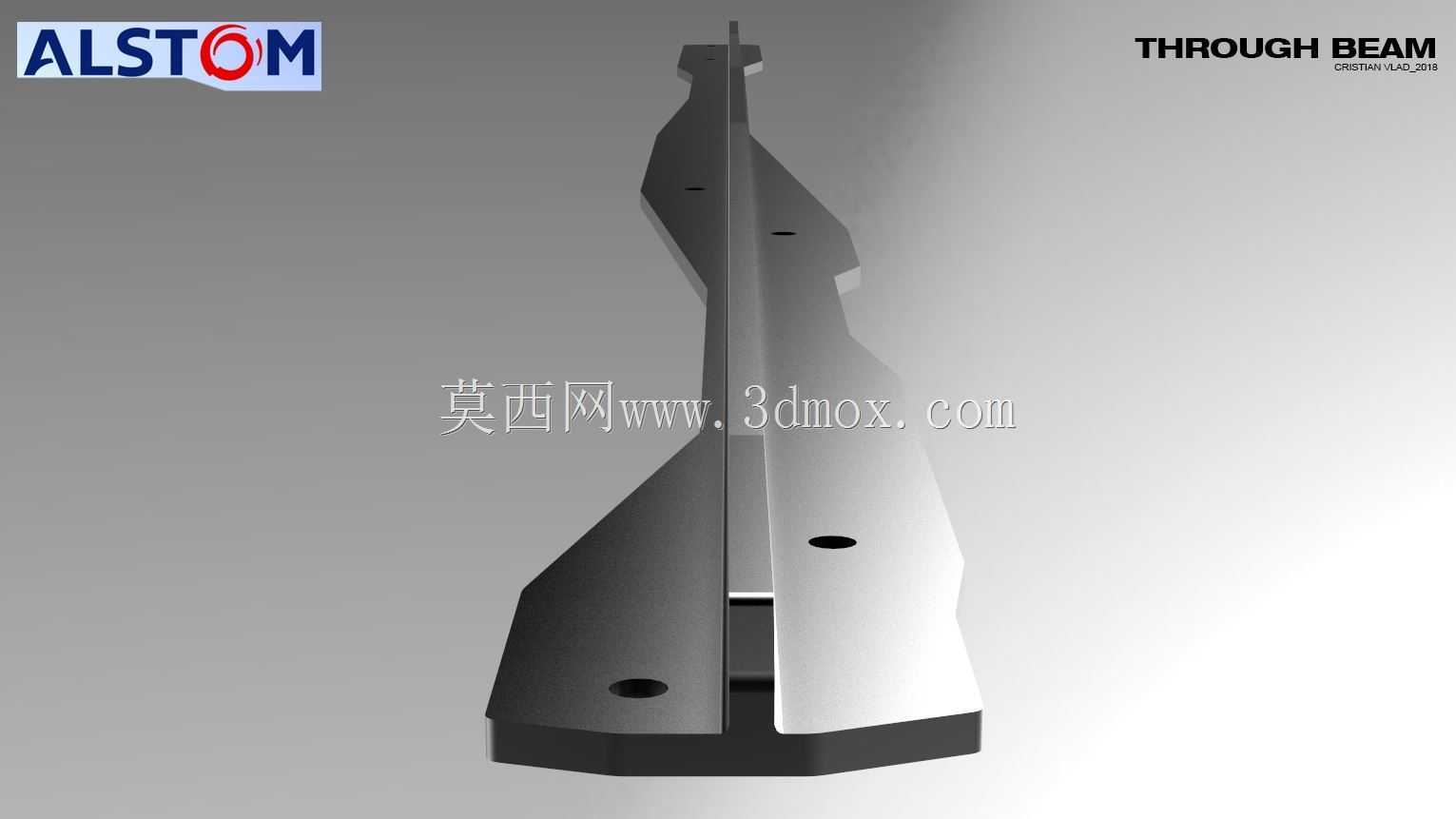

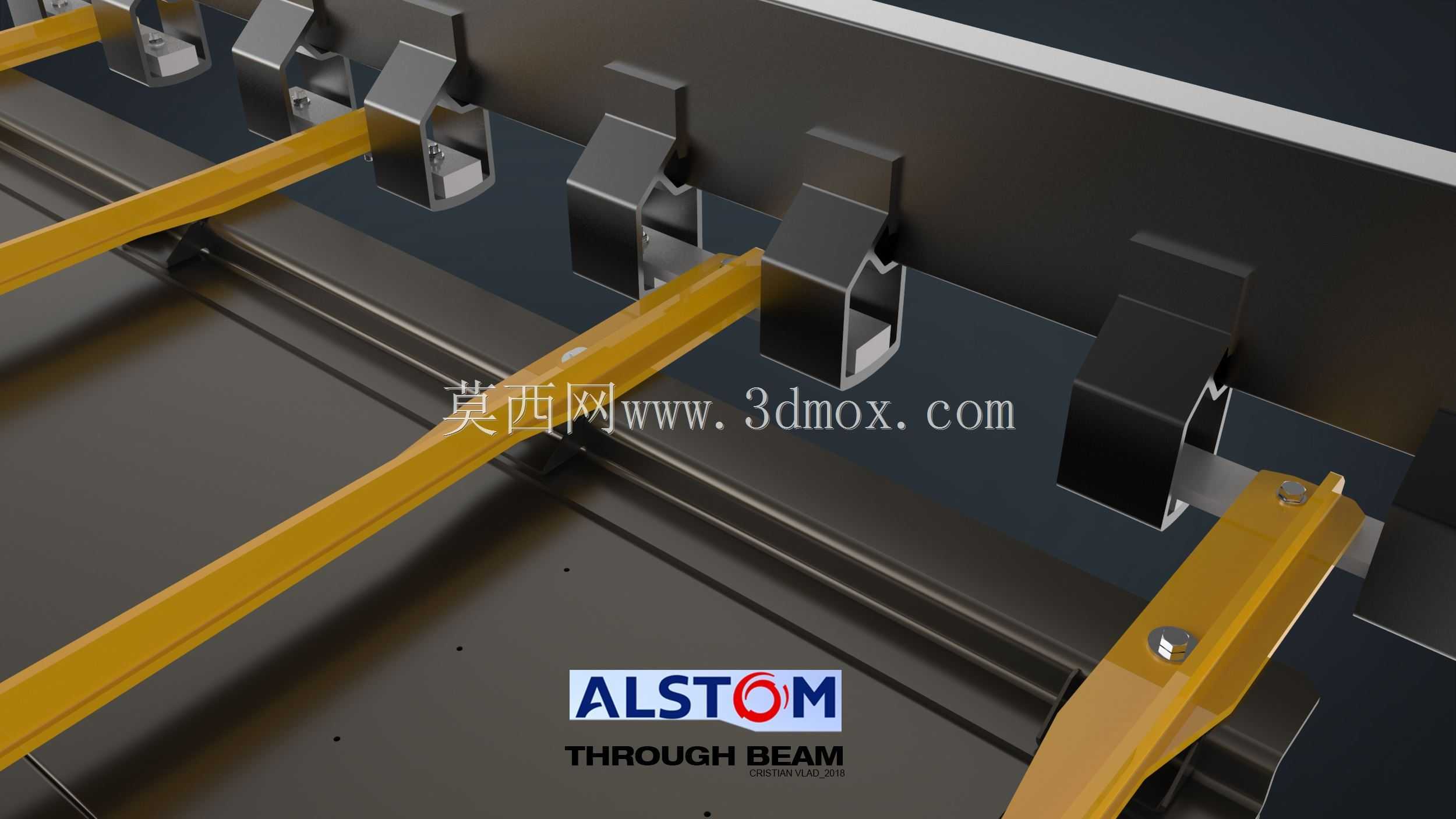

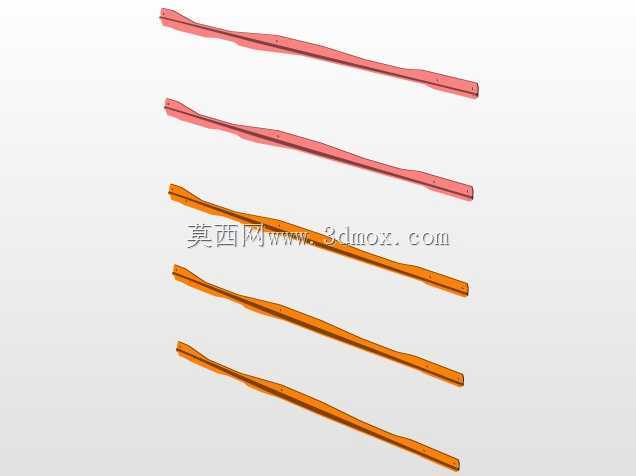

　　这款穿透光束结构梁主要面向轨道交通配套储能安装场景设计，核心作用是承载电池模组重量，同时兼顾结构刚性与轻量化需求，适配预制模块化安装的施工要求。设计阶段优先选用304钢作为基础基材，若应用场景对结构强度有更高要求，可替换为1.4401或1.4571不锈钢材质，整体腹板厚度设定为10mm，平衡承重能力与材料成本。结构设计上，TB杆腹板的垂直侧预留对称定位螺丝孔，孔位间距经过精准校核，组装时可直接通过螺丝完成两个组件的对位固定，无需额外设计加强件，也省去了现场焊接的复杂工序，大幅降低现场安装的作业难度与工时消耗。水平法兰部分做了适配CVS放置的型面设计，安装时可直接将配套组件放置在指定区域，不需要额外定制转接零件，

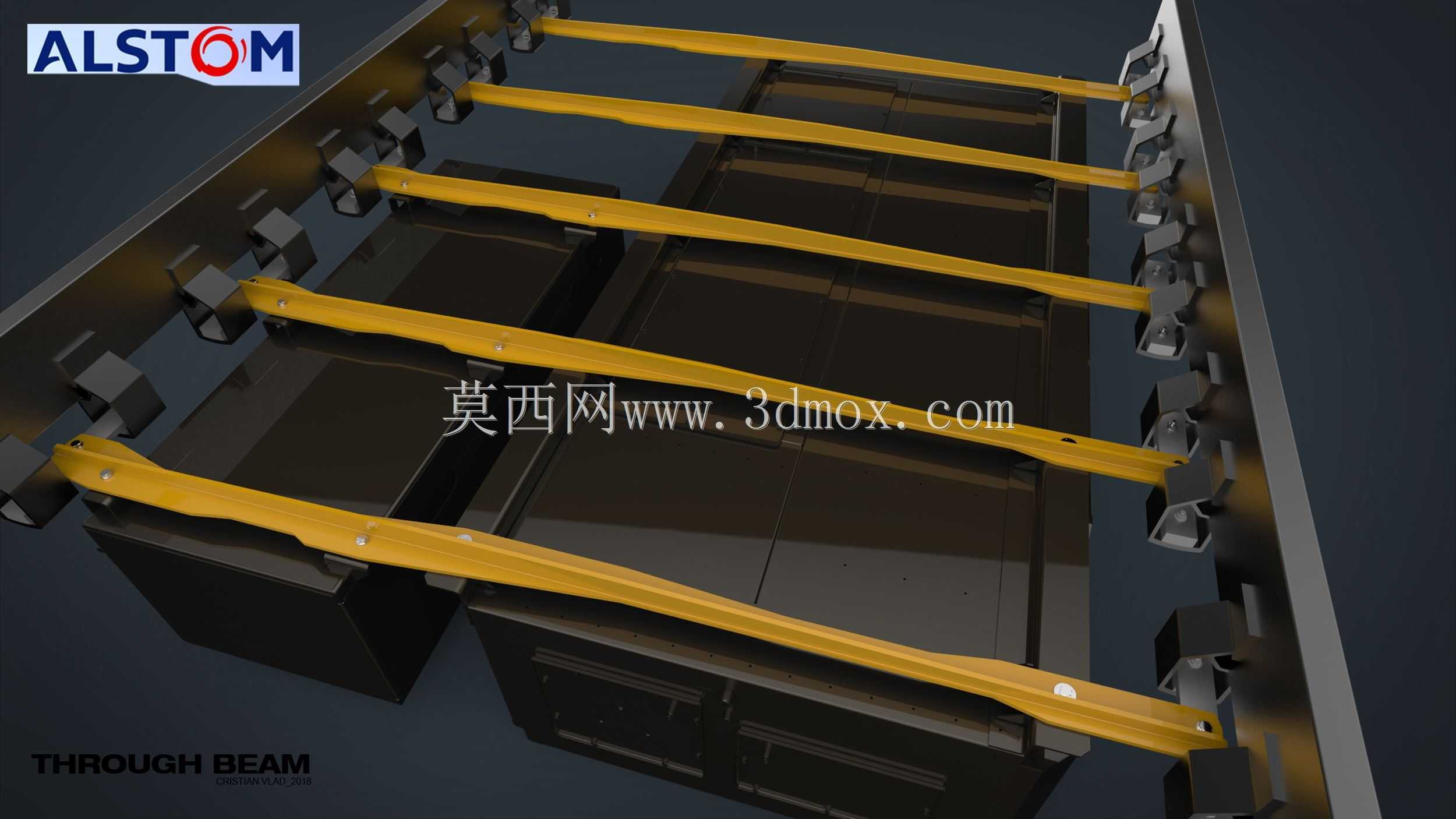

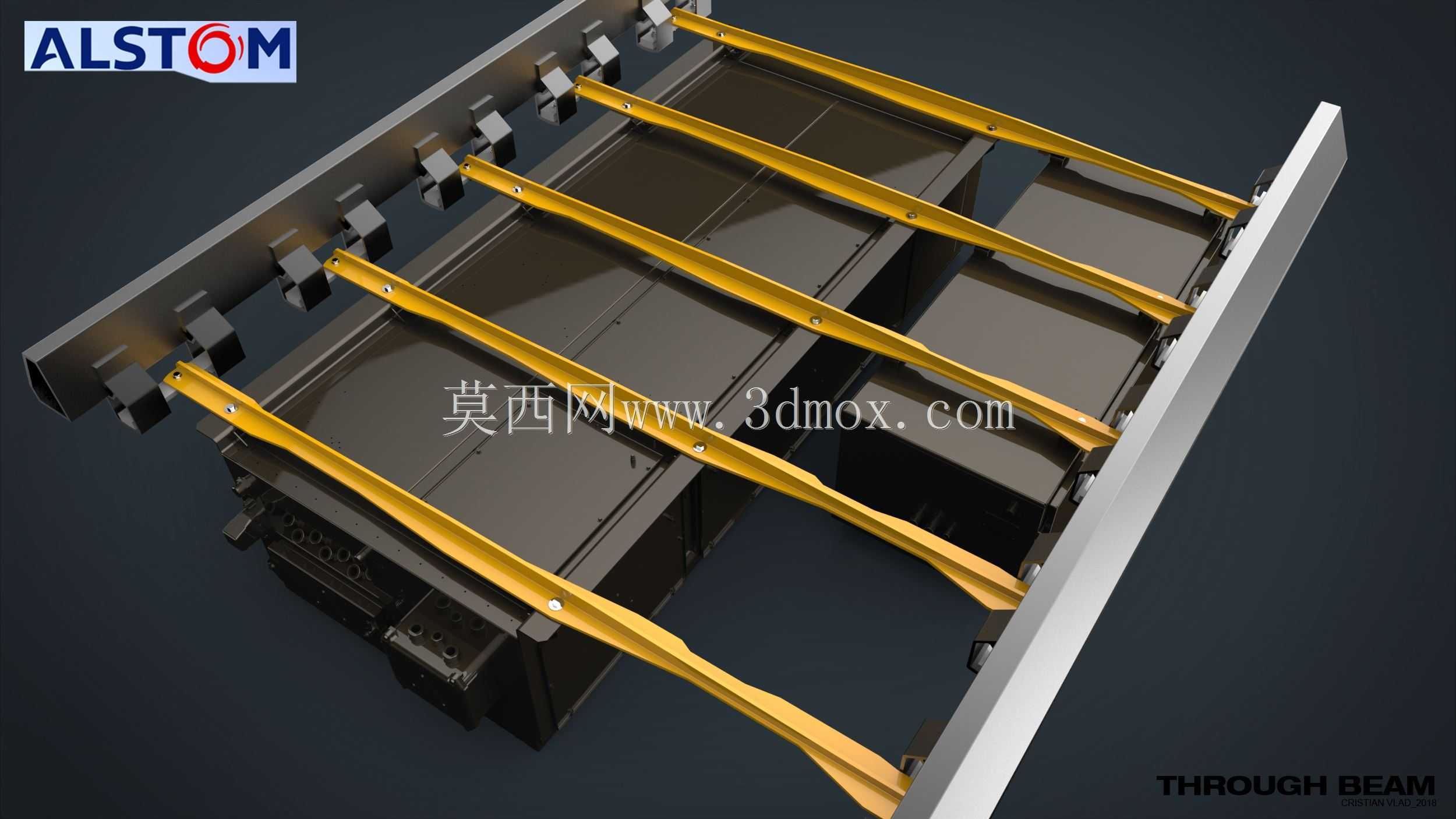

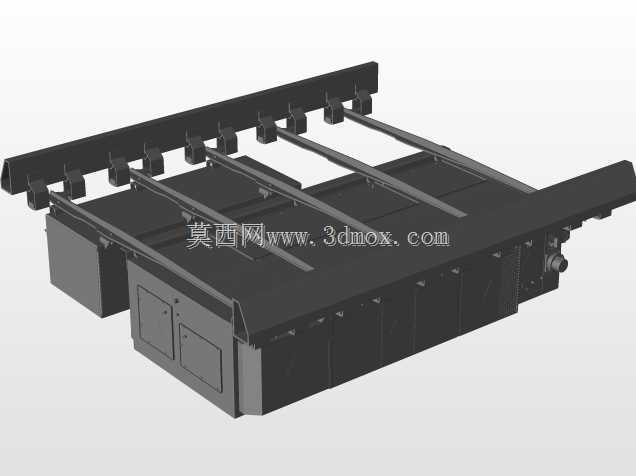

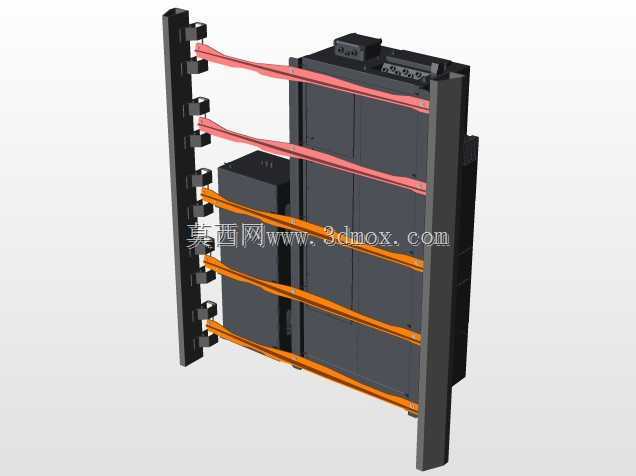

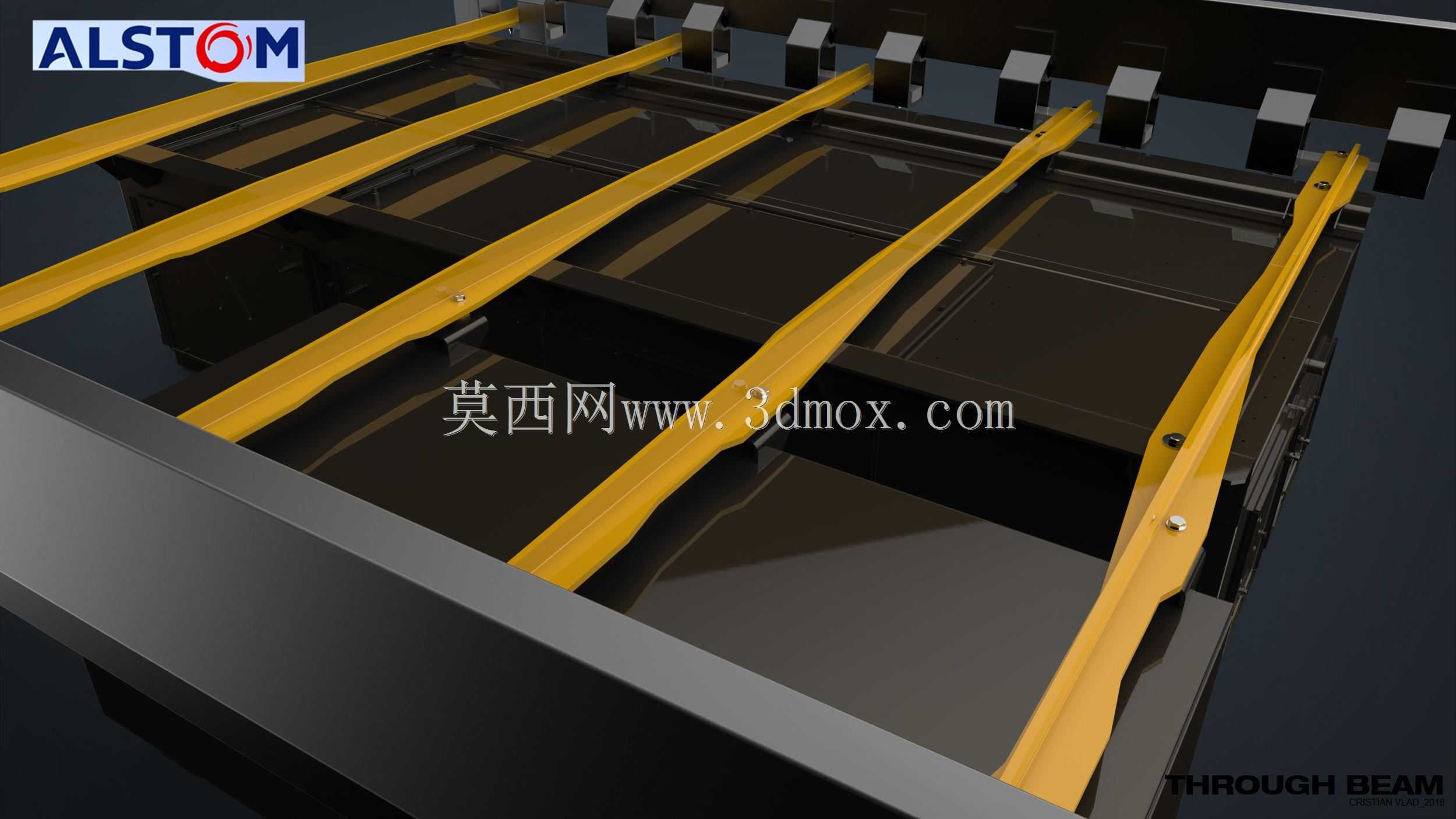

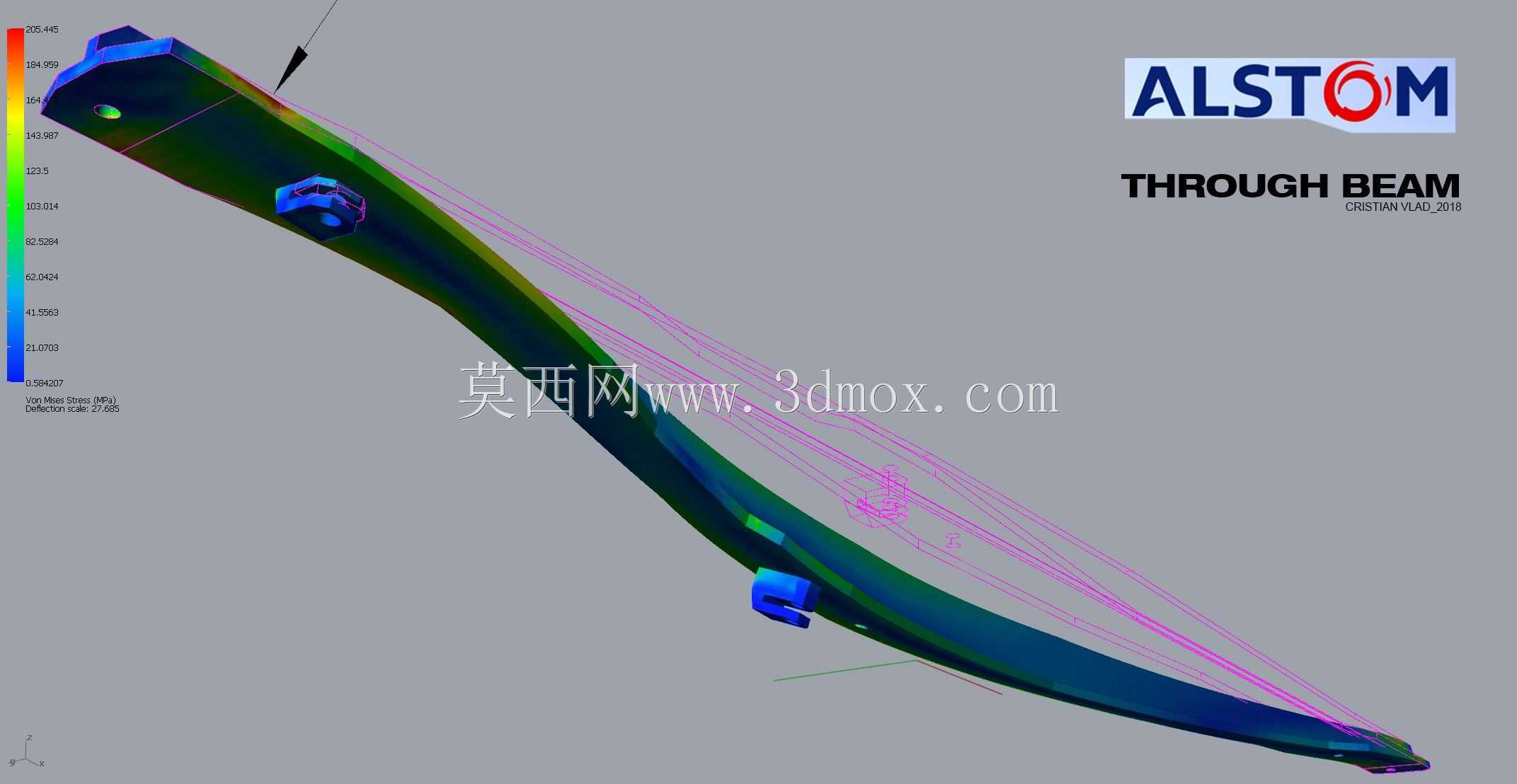

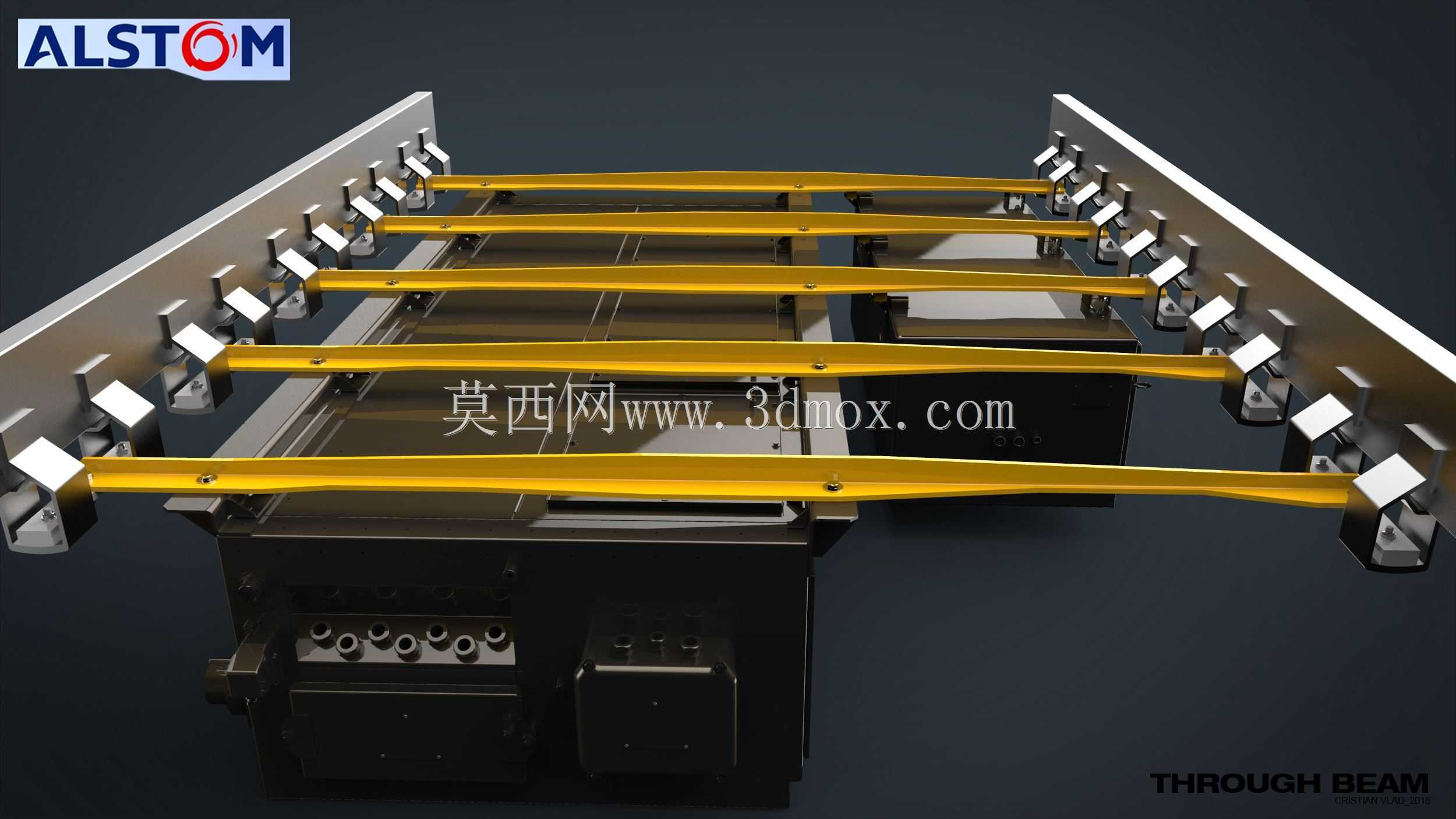

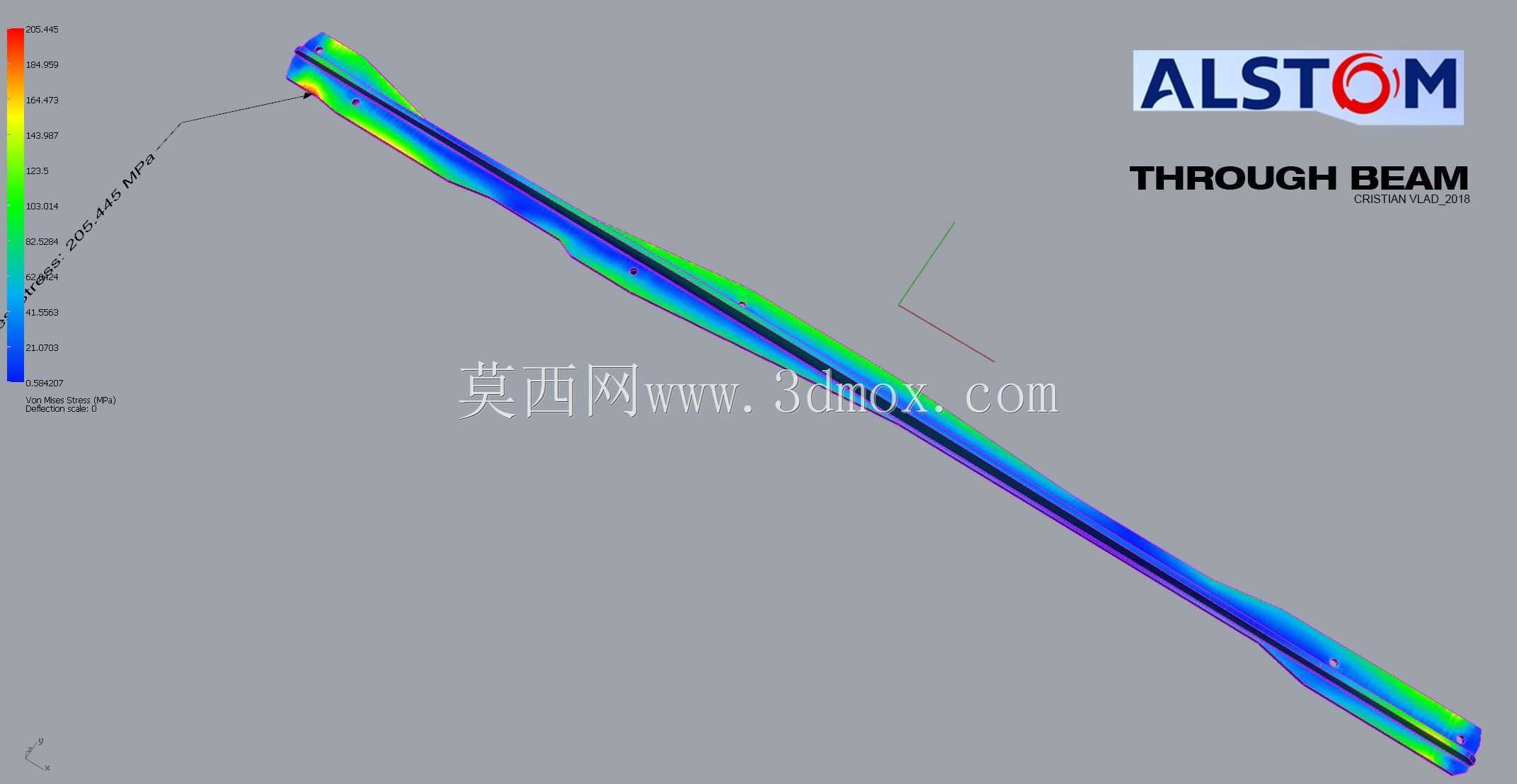

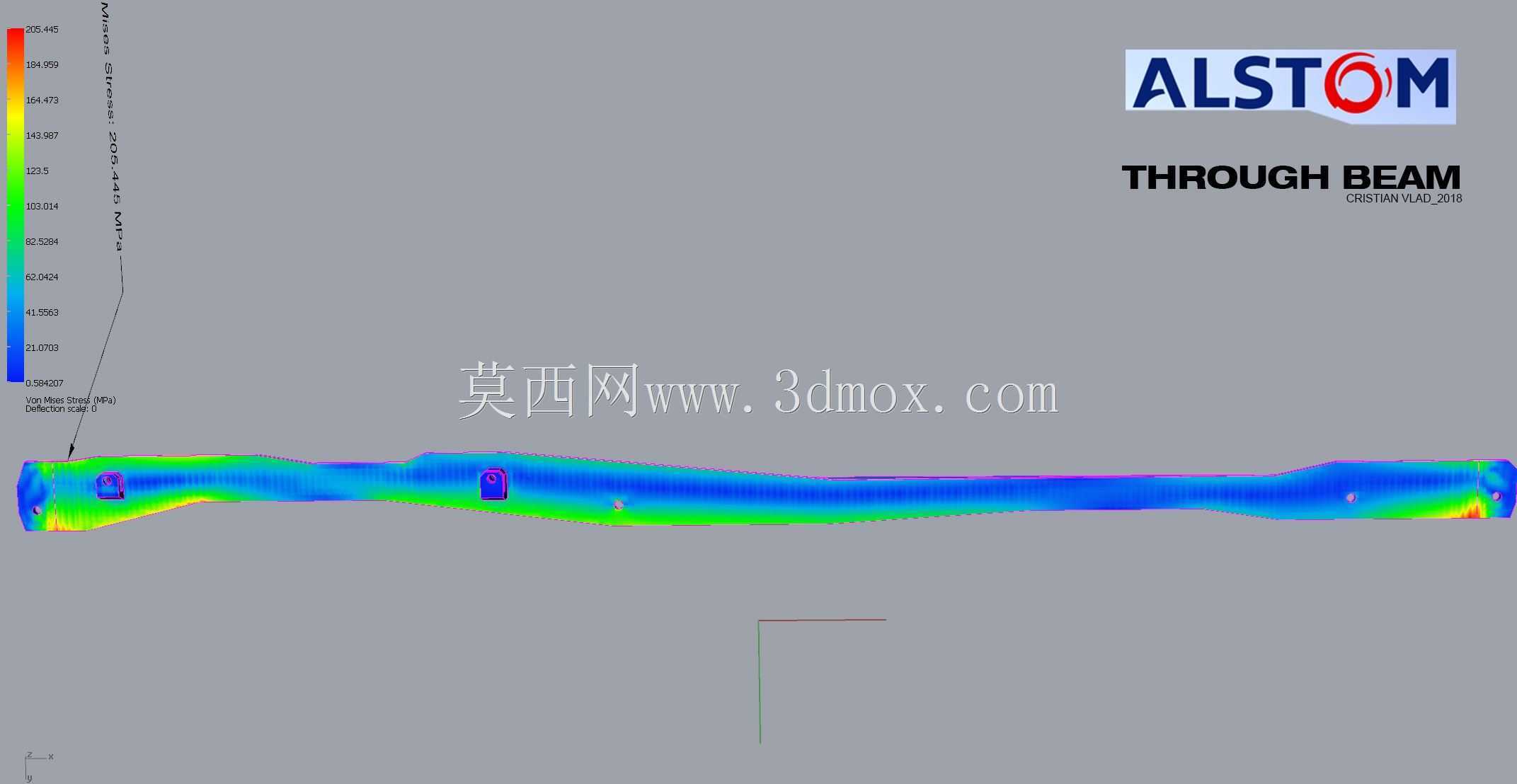

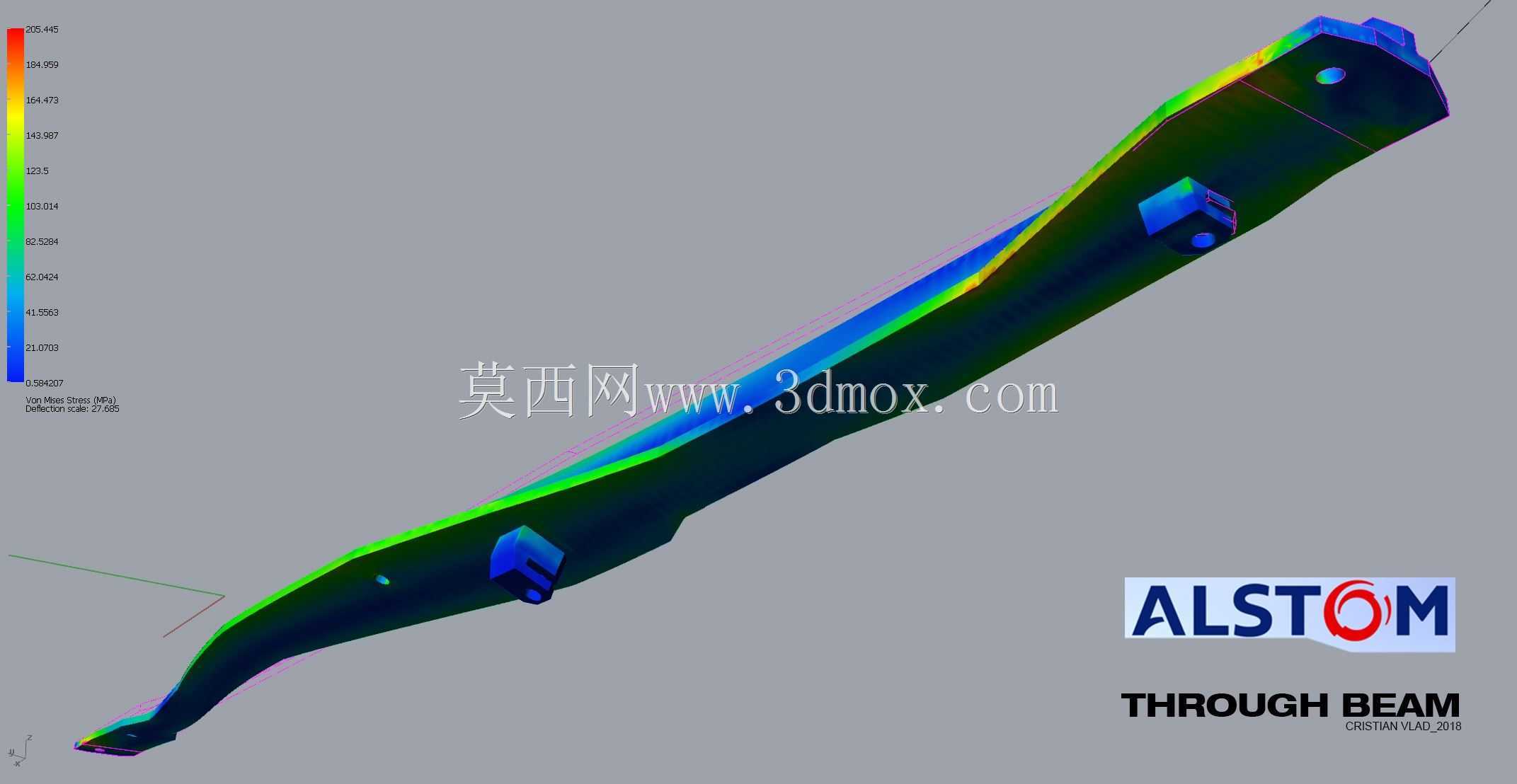

　　仅在部分特殊公差适配场景下，可选择性增加少量焊接工序，若现场不具备焊接条件，也可通过加装垫片完成装配补偿。法兰自身的厚度经过力学仿真校核，既能为整体梁体提供足够的支撑稳定性，保障焊接或螺接后的结构强度，也避免了冗余材料带来的重量浪费。为了尽可能控制整体重量，设计阶段对TB杆的非承重区域做了机加工或激光切割的去料处理，去除多余金属余量，在保证结构刚性满足载荷要求的前提下最大化降低构件自重。整体结构共设置五根横梁协同承载，经力学测算总承重冗余充足，可适配多组电池模组的排布安装需求。构件上的安装孔位均做了公差匹配设计，可直接与配套的电池支架完成对位装配，法兰平面的平面度公差控制在安装要求范围内，避免装配后出现应力集中的问题。

　　梁体的外形轮廓经过走线优化，不存在尖锐的应力集中棱角，所有转角处均做了圆弧过渡处理，提升长期交变载荷下的结构疲劳寿命。安装边界上，梁体的整体安装尺寸适配标准预制舱的内部安装间距，两端法兰的孔位可直接与舱体预设的安装基座对接，不需要现场二次打孔加工，适配模块化快速施工的作业要求。
