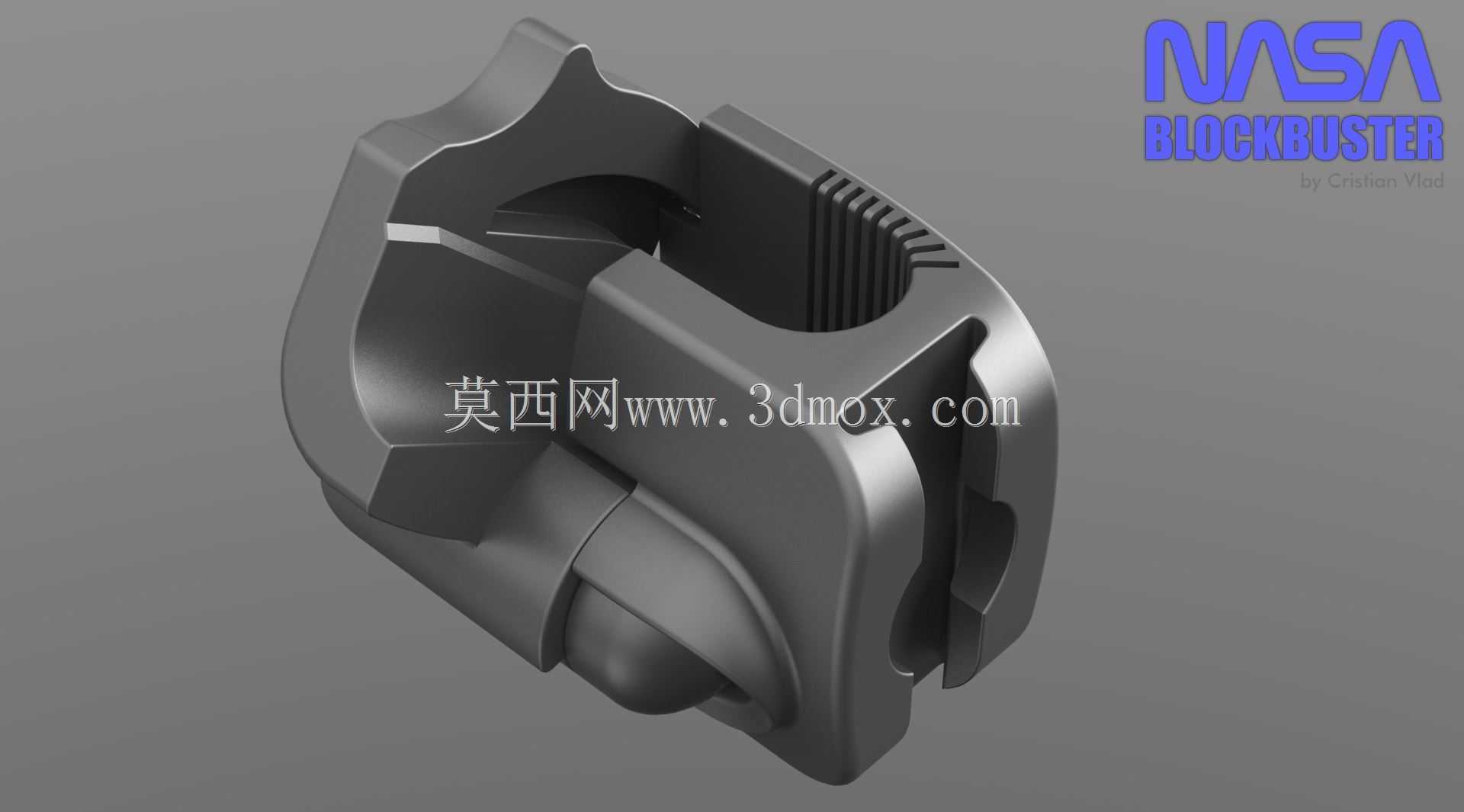

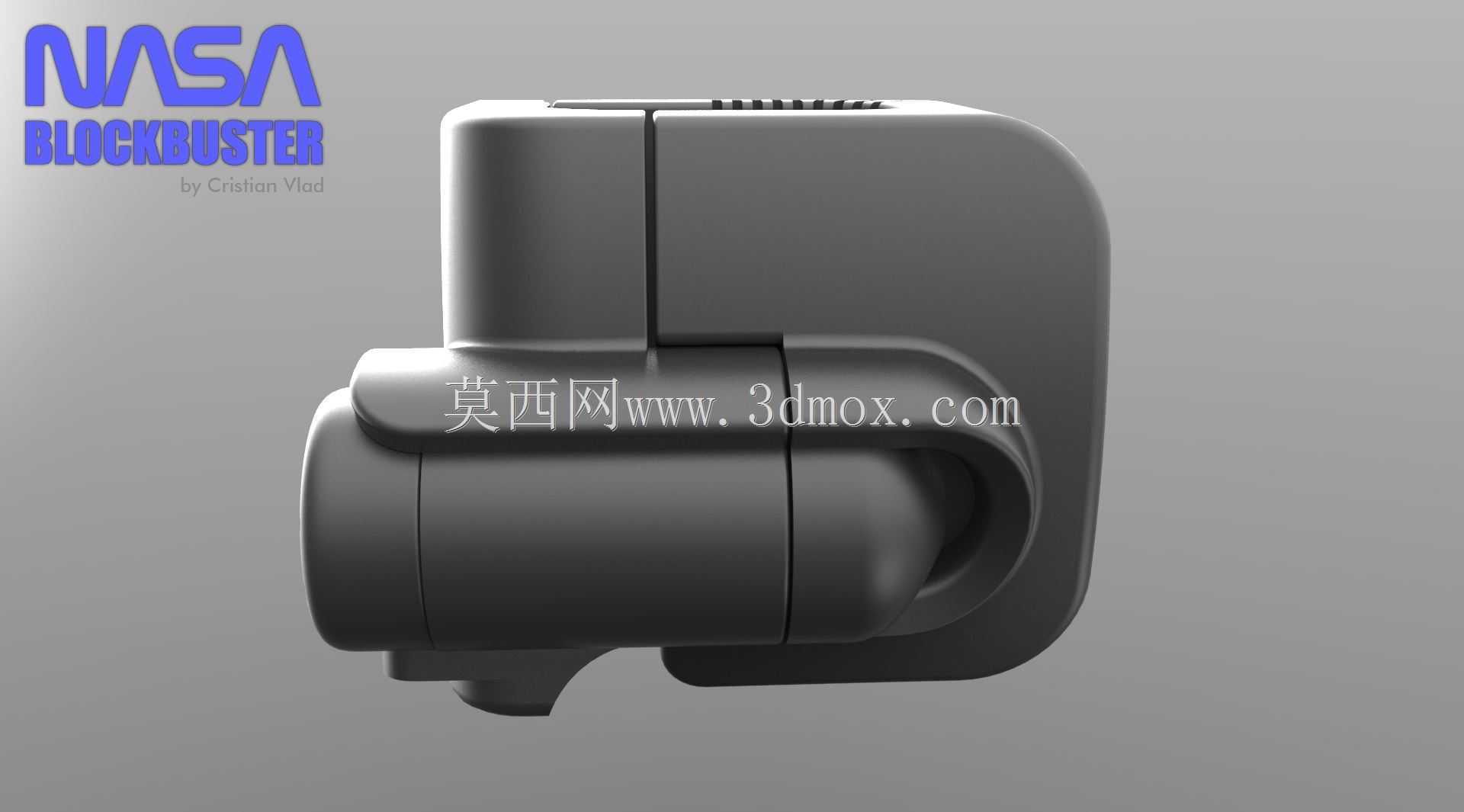

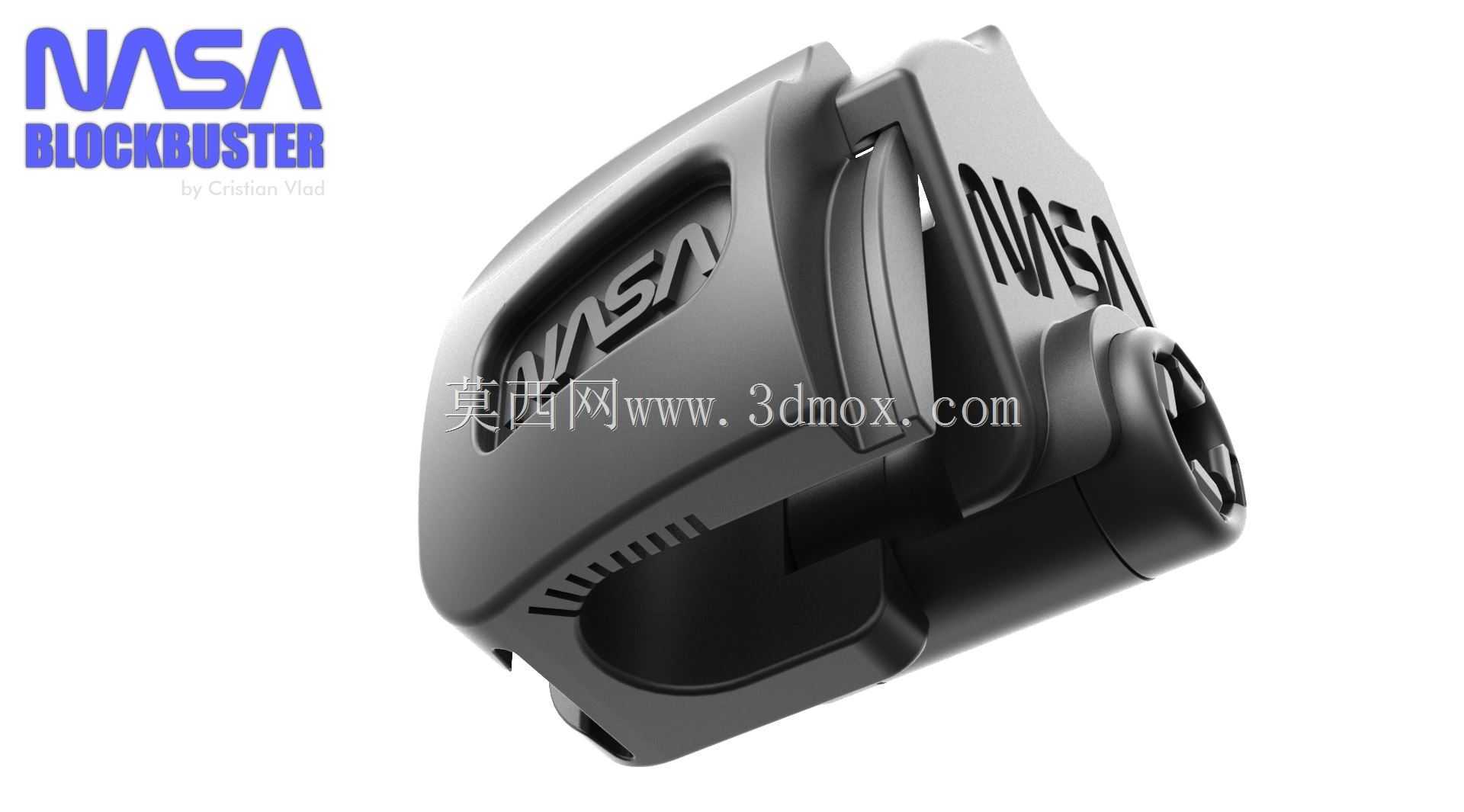

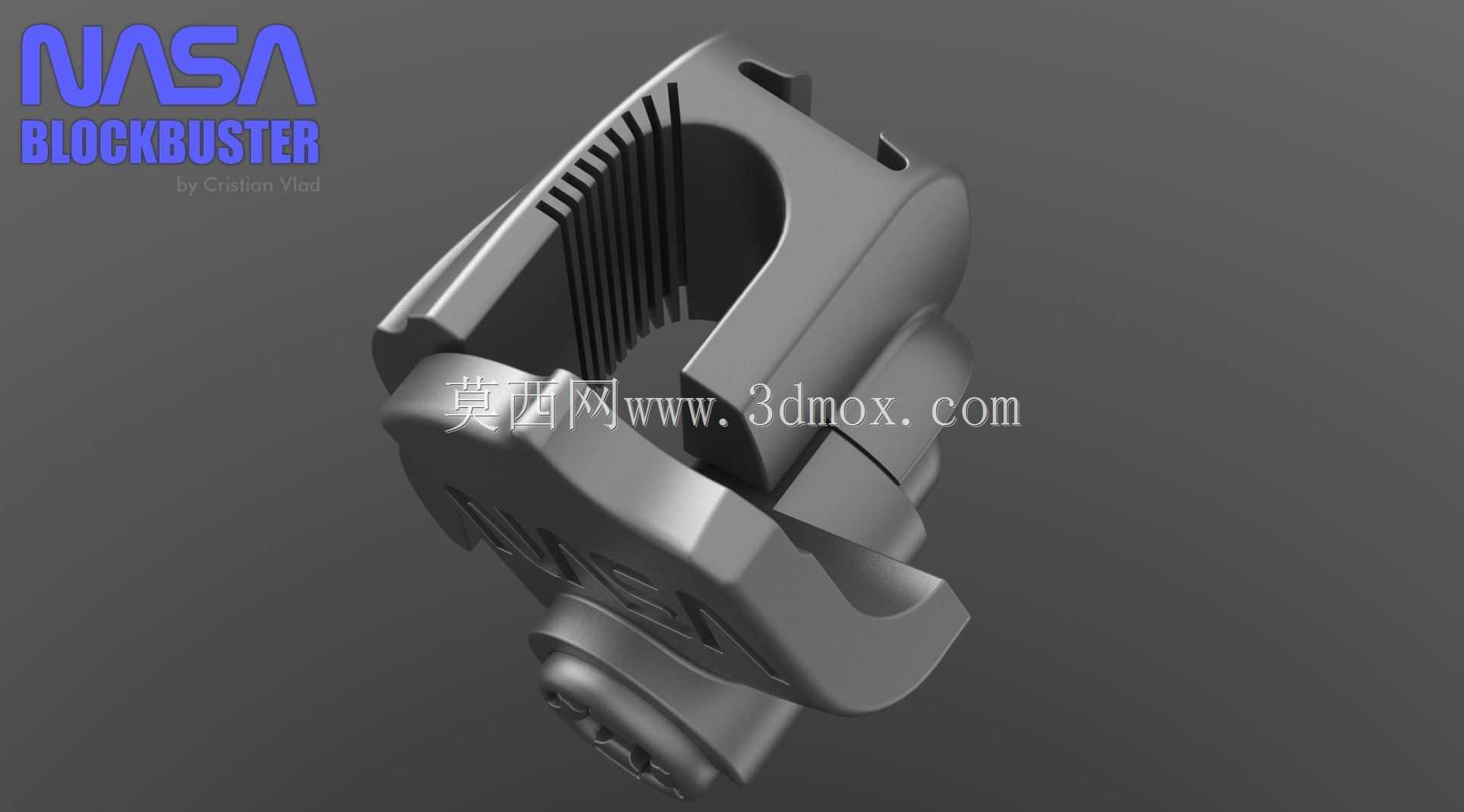

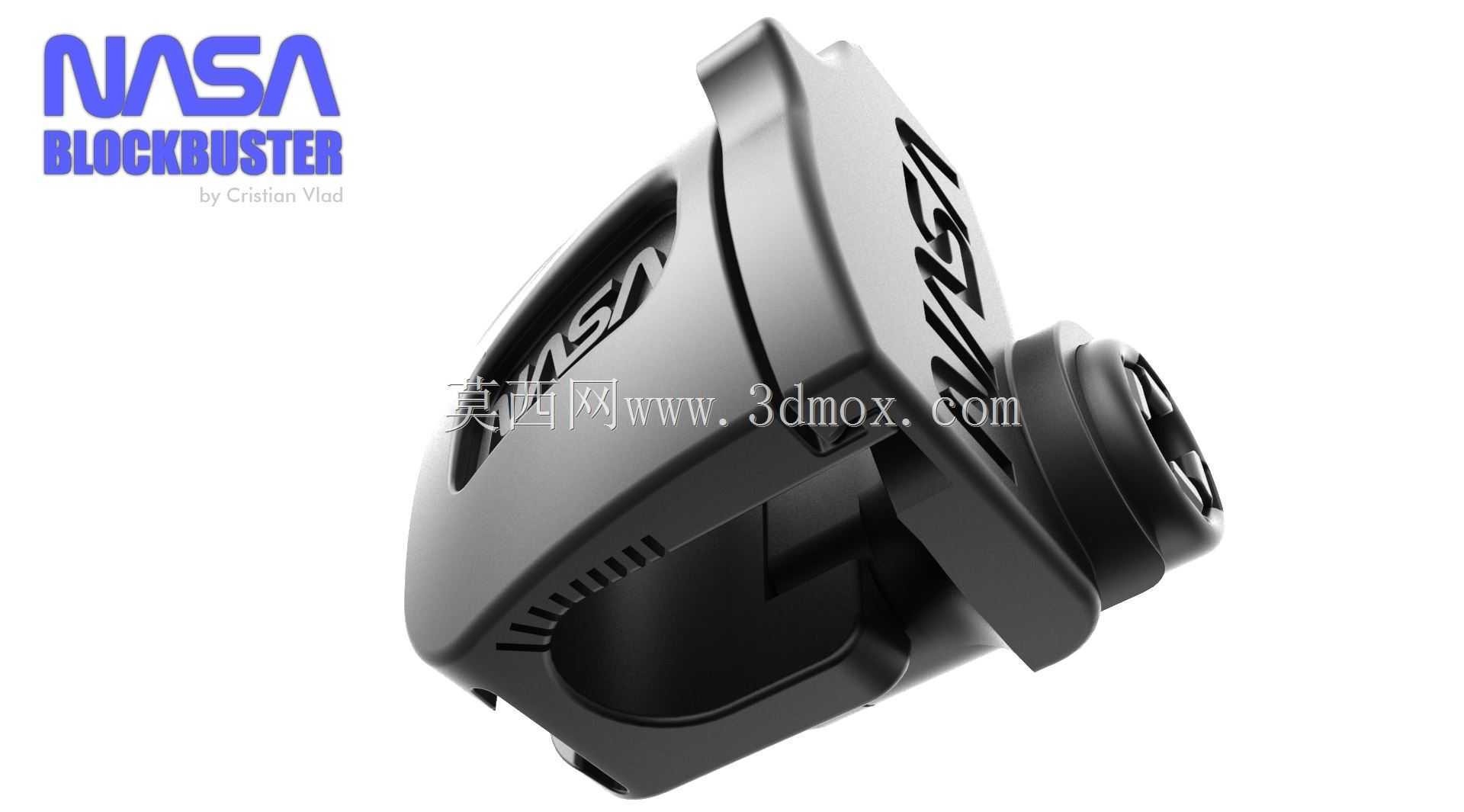

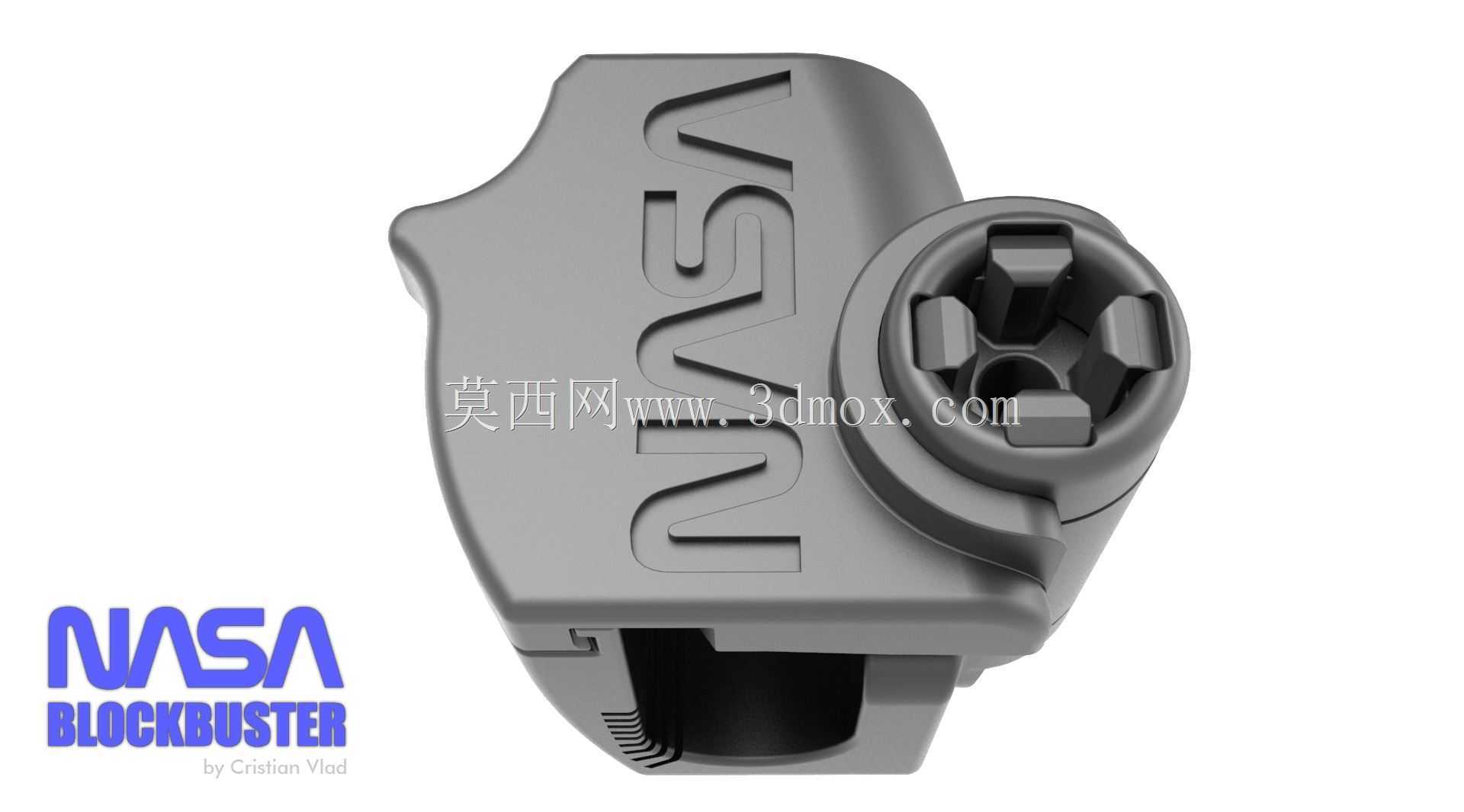

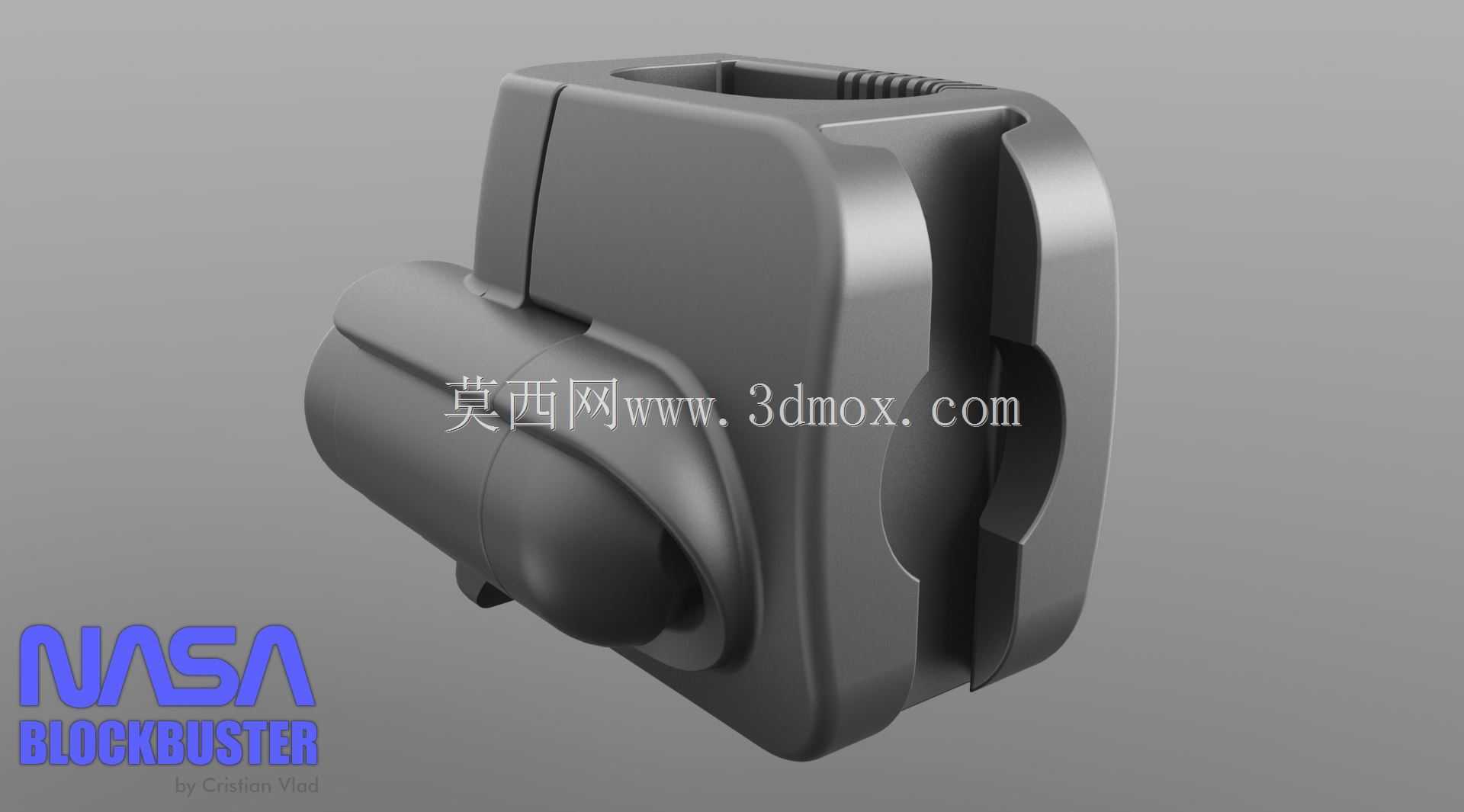

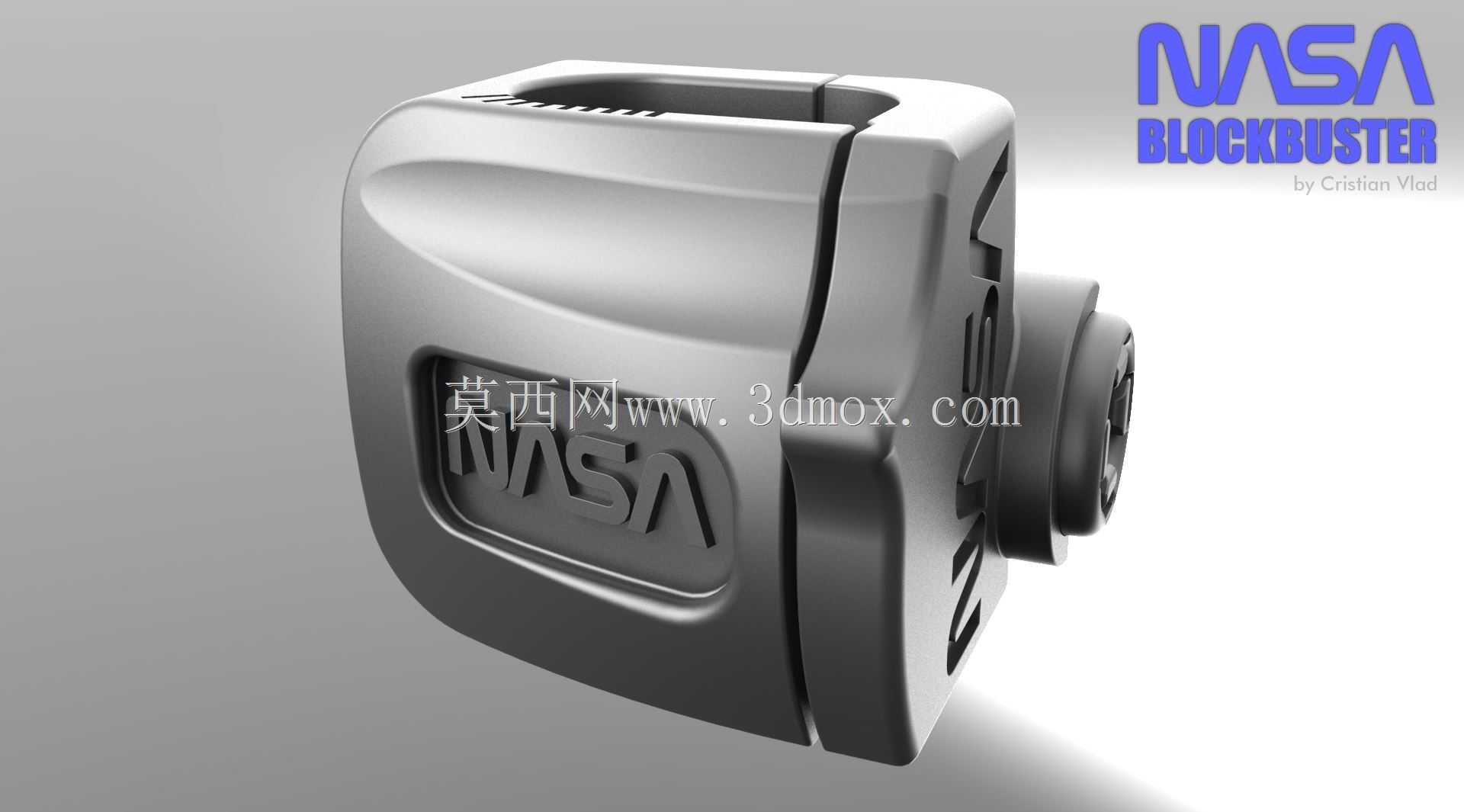

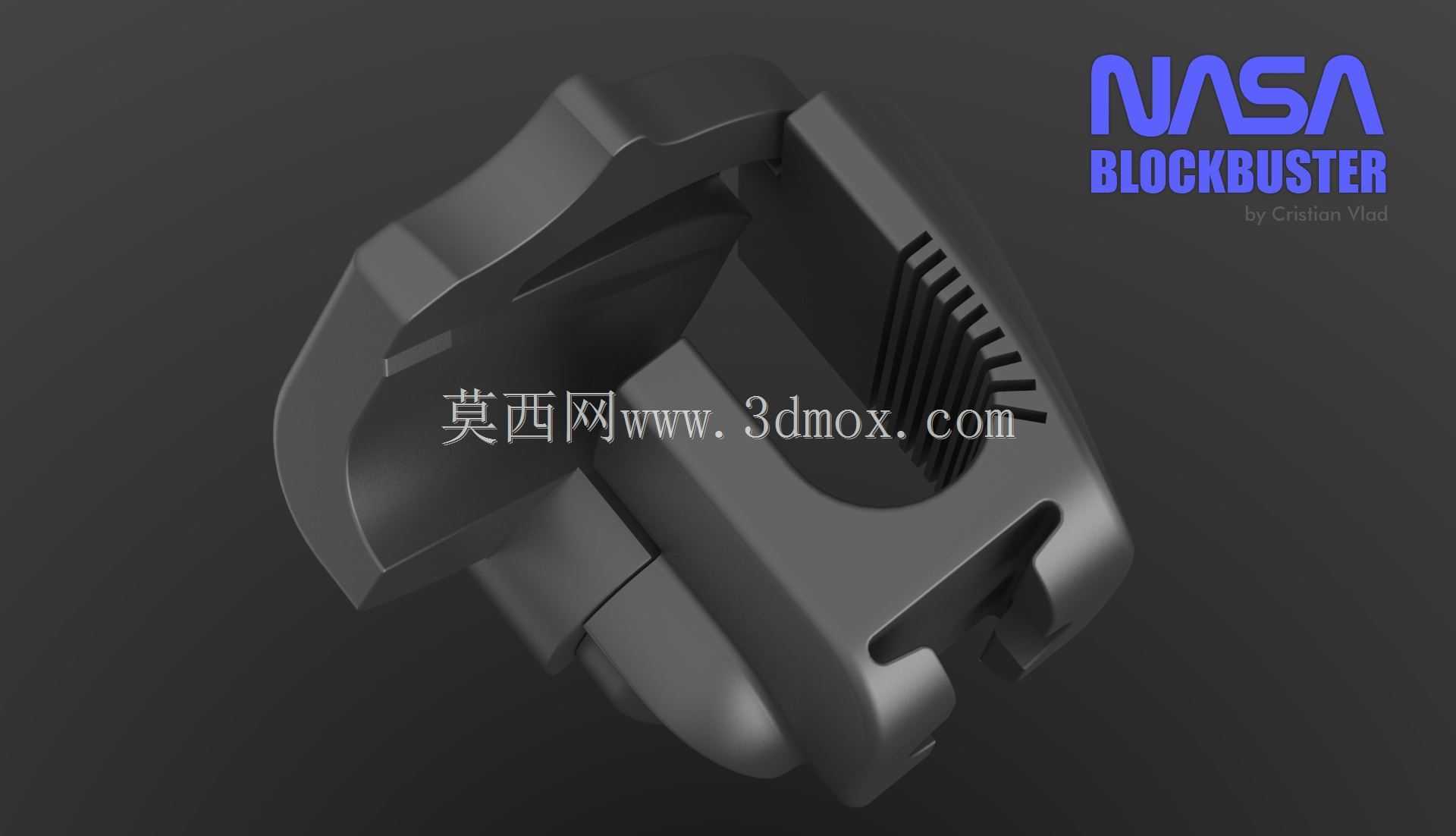

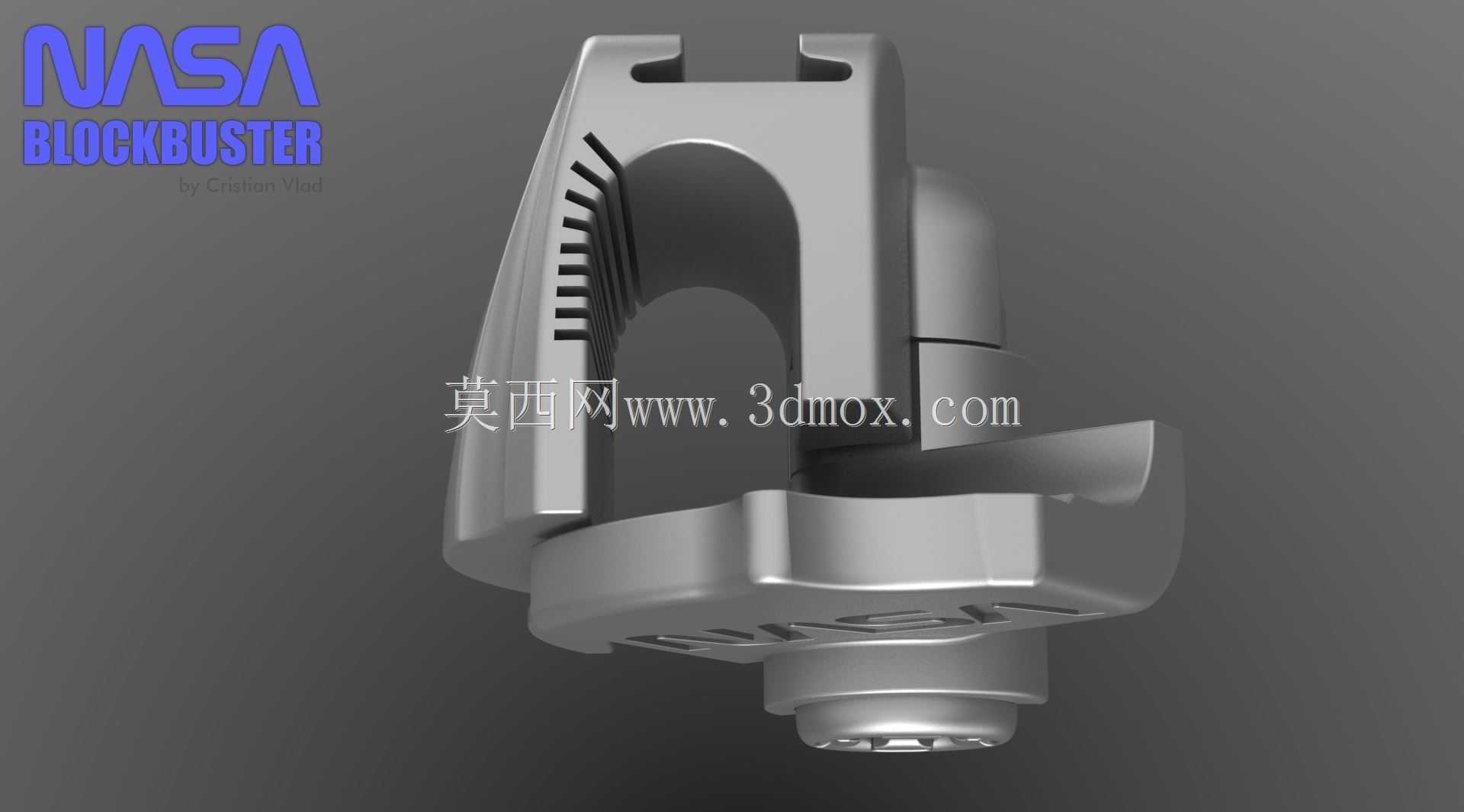

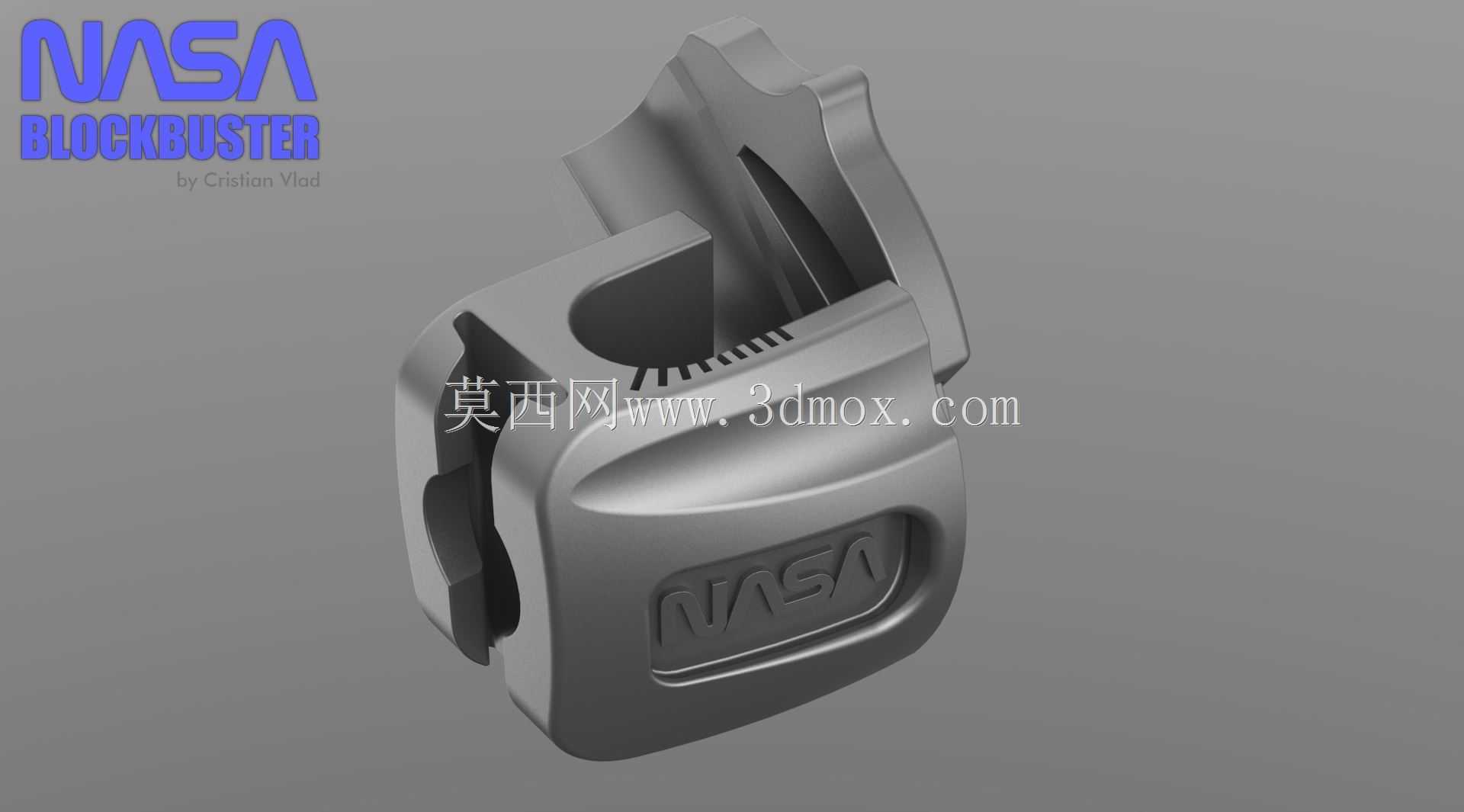

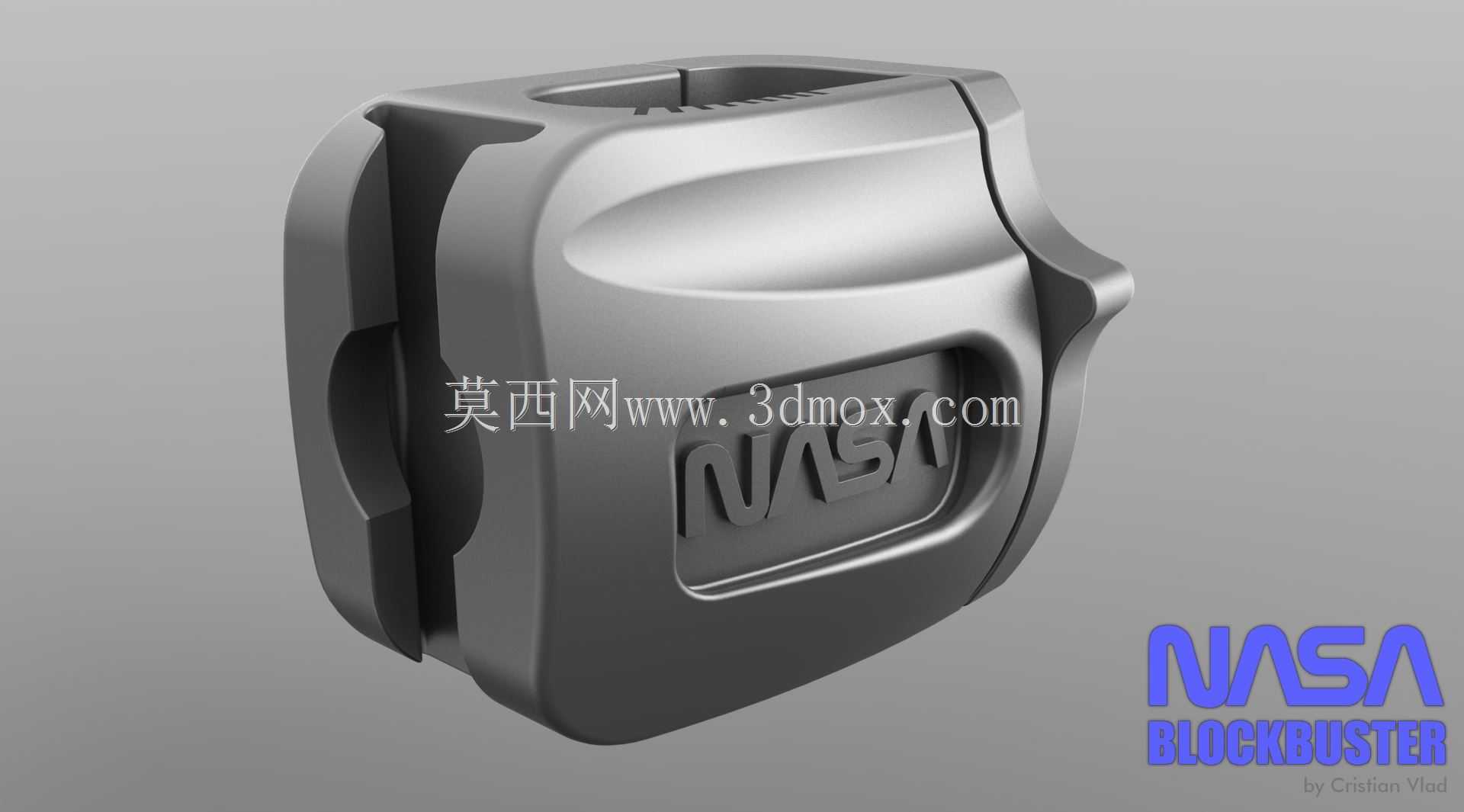

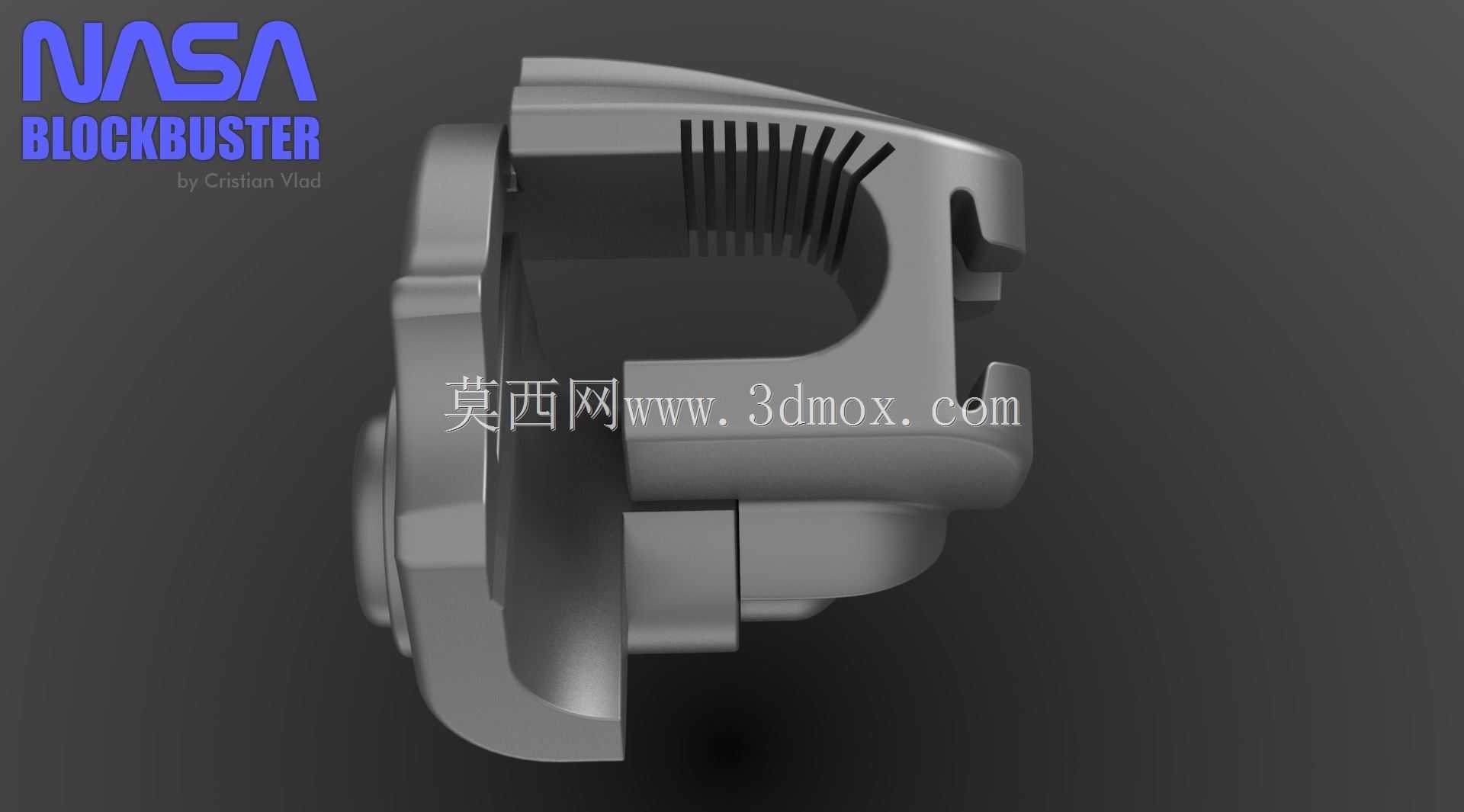

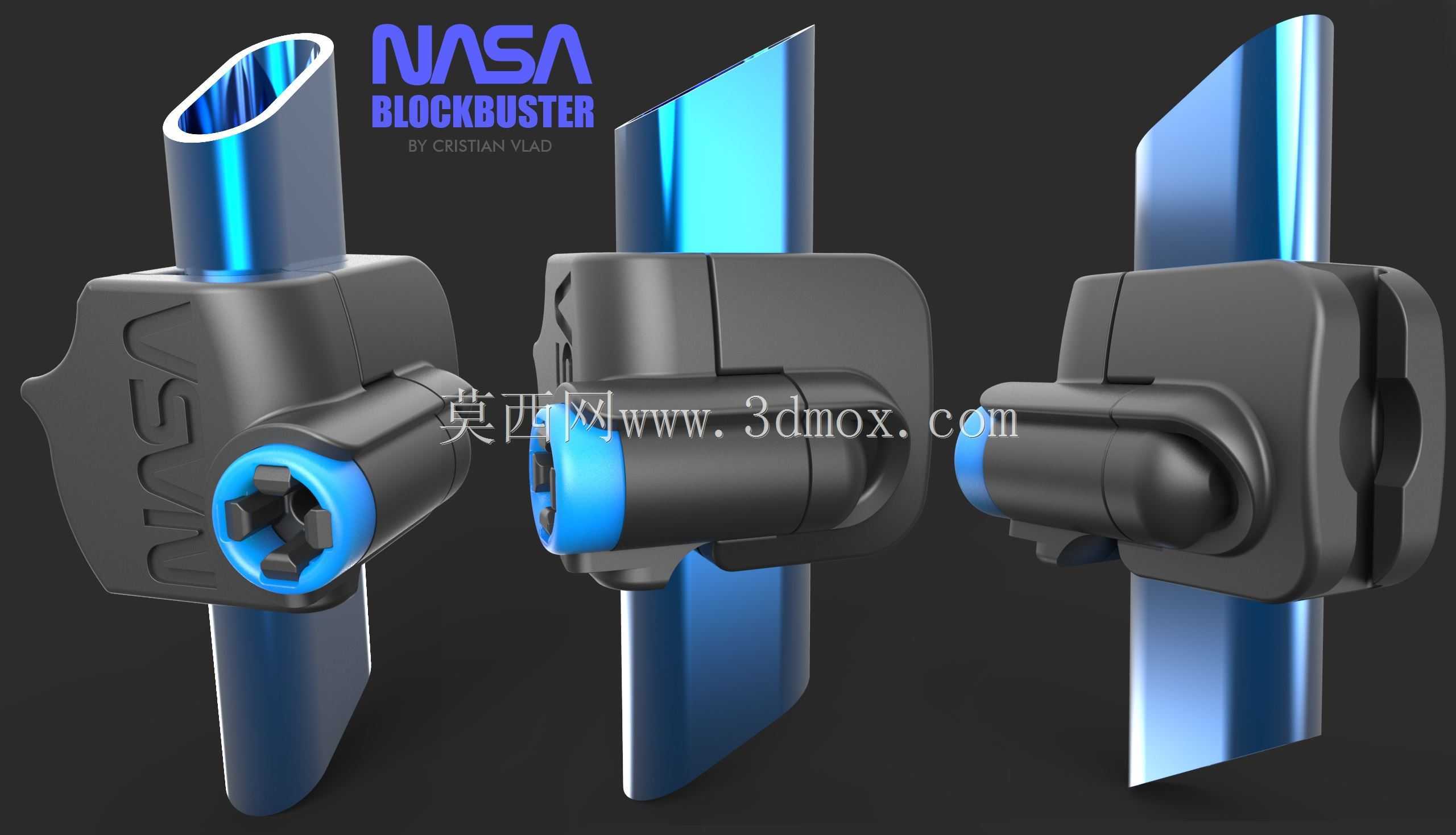

管道连接用旋转锁定式扶手夹持工装结构

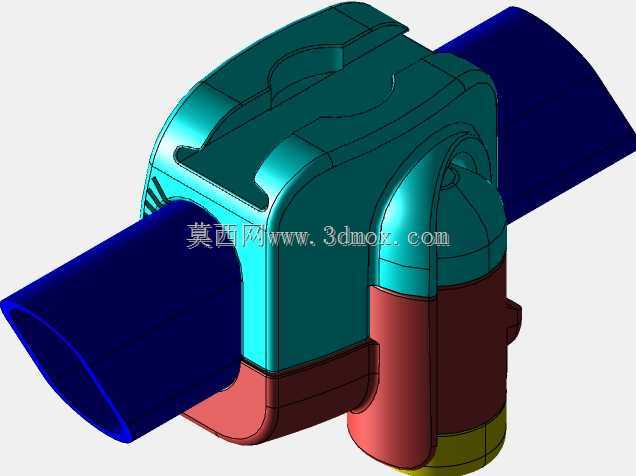

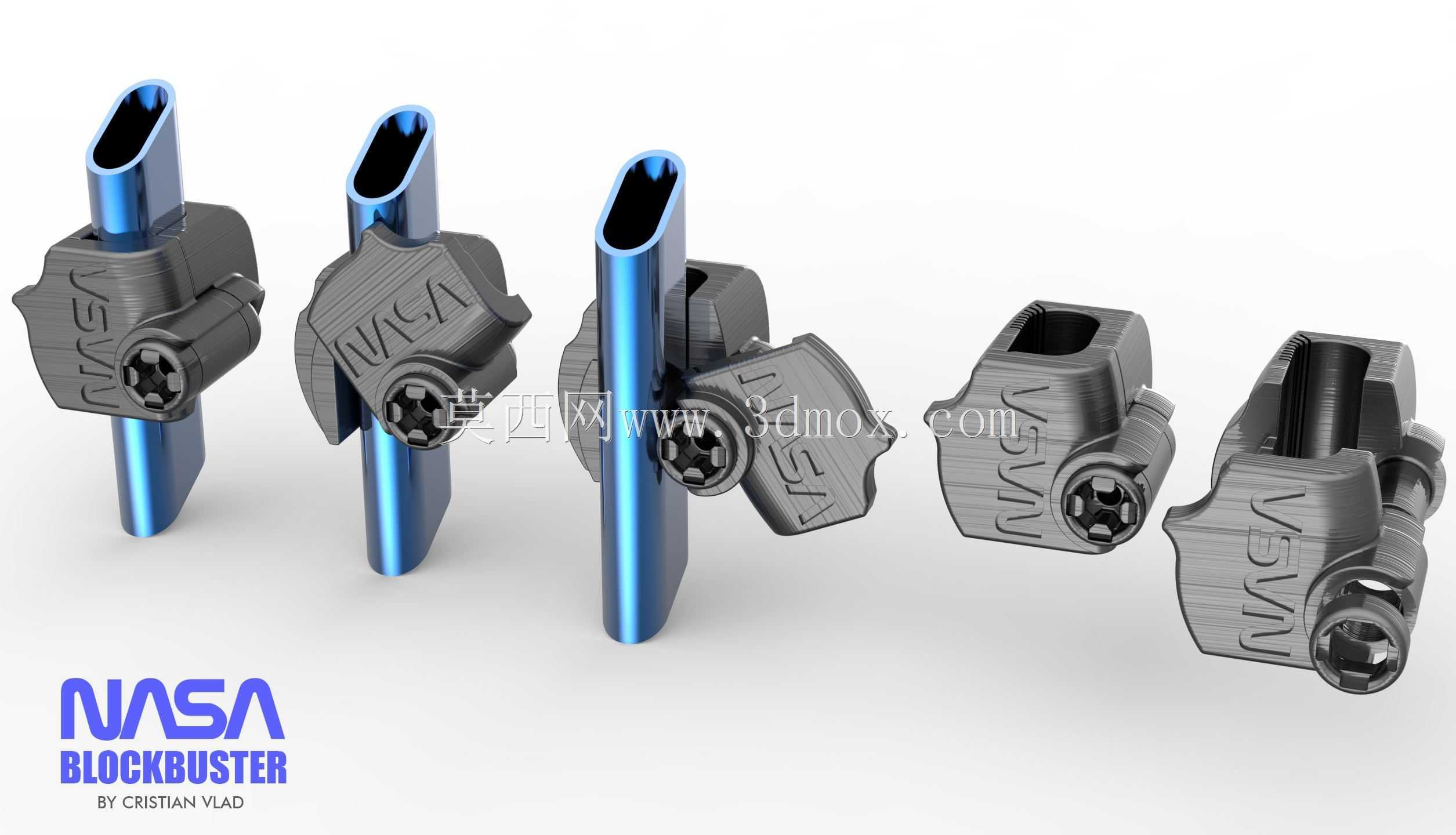

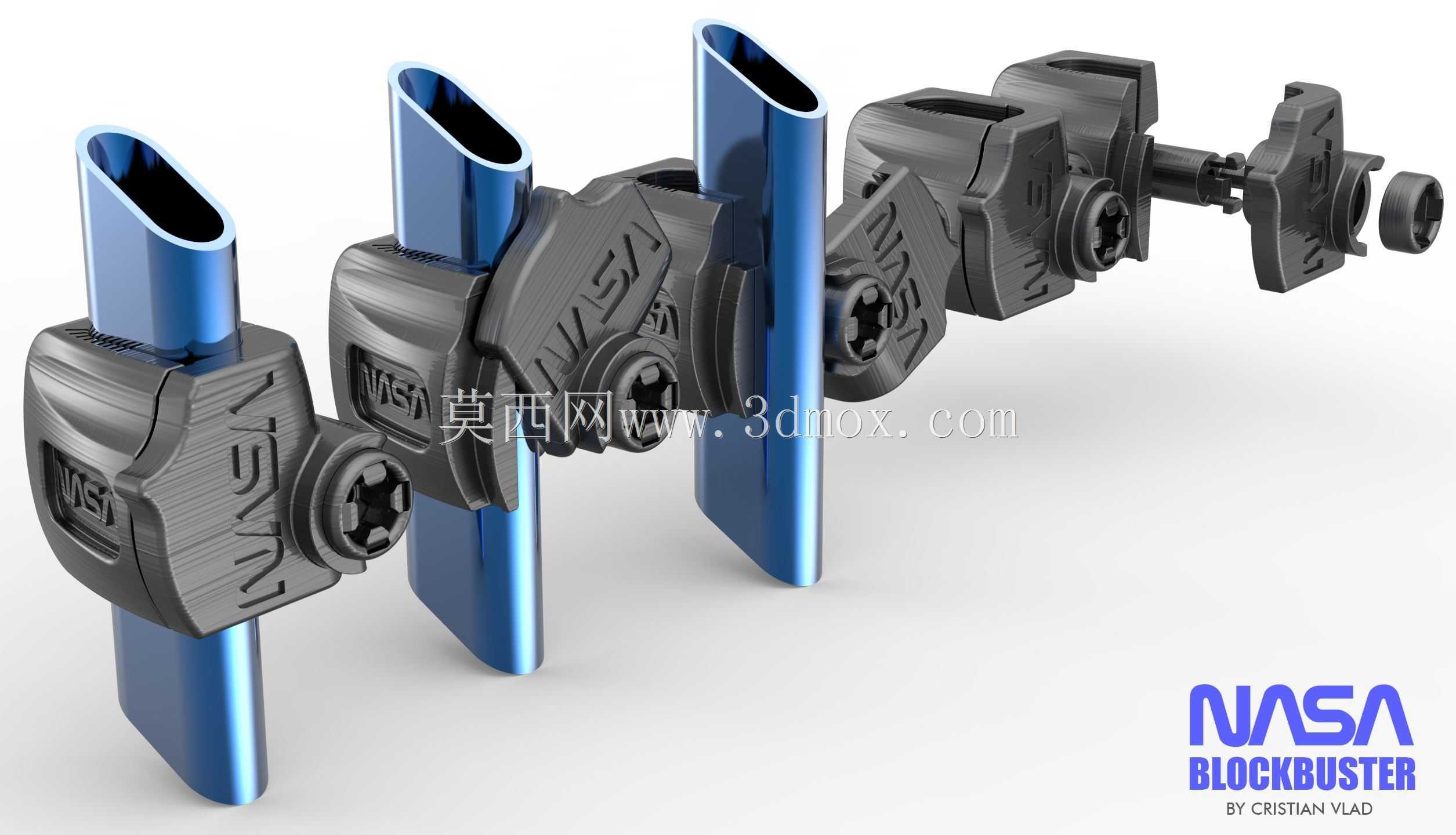

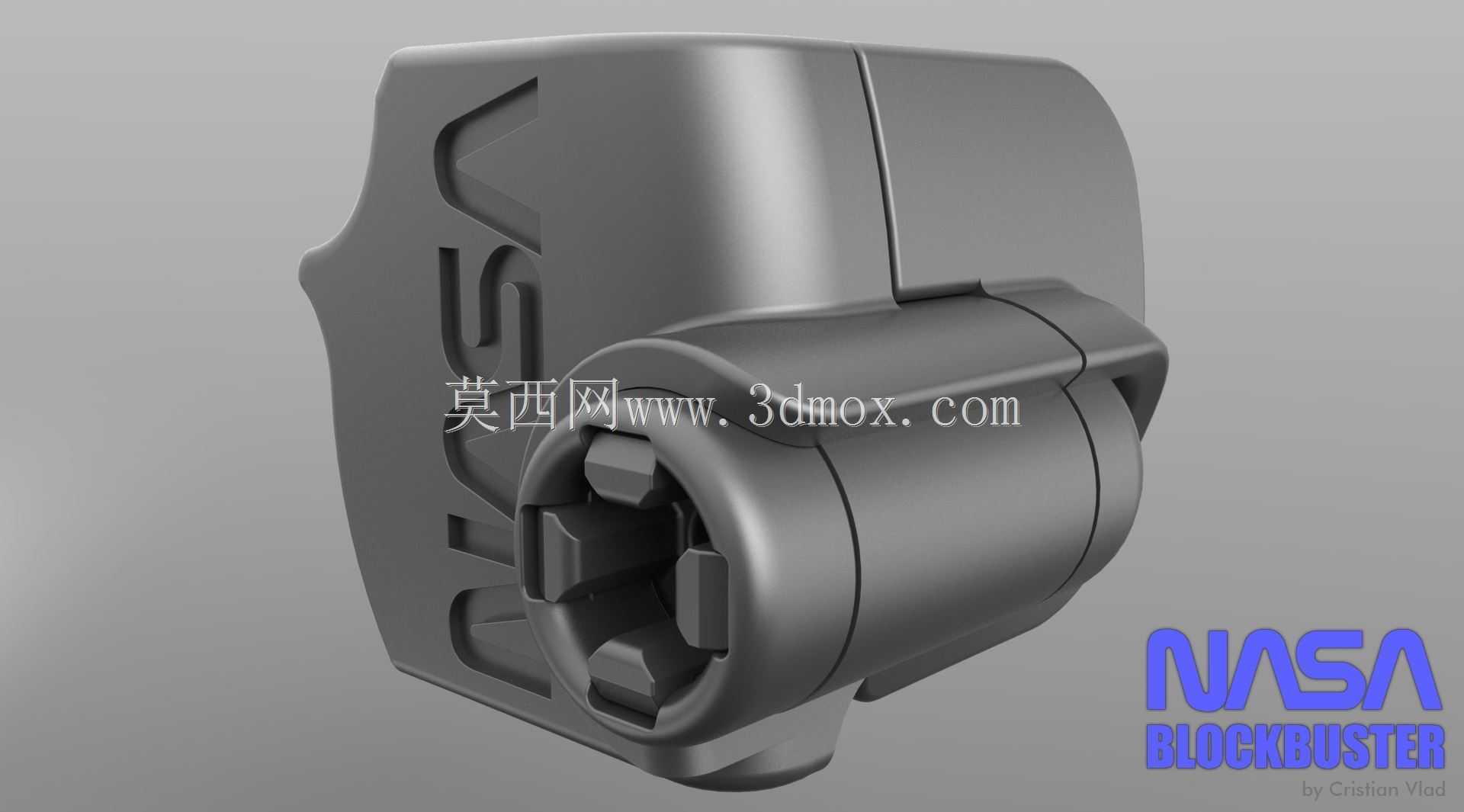

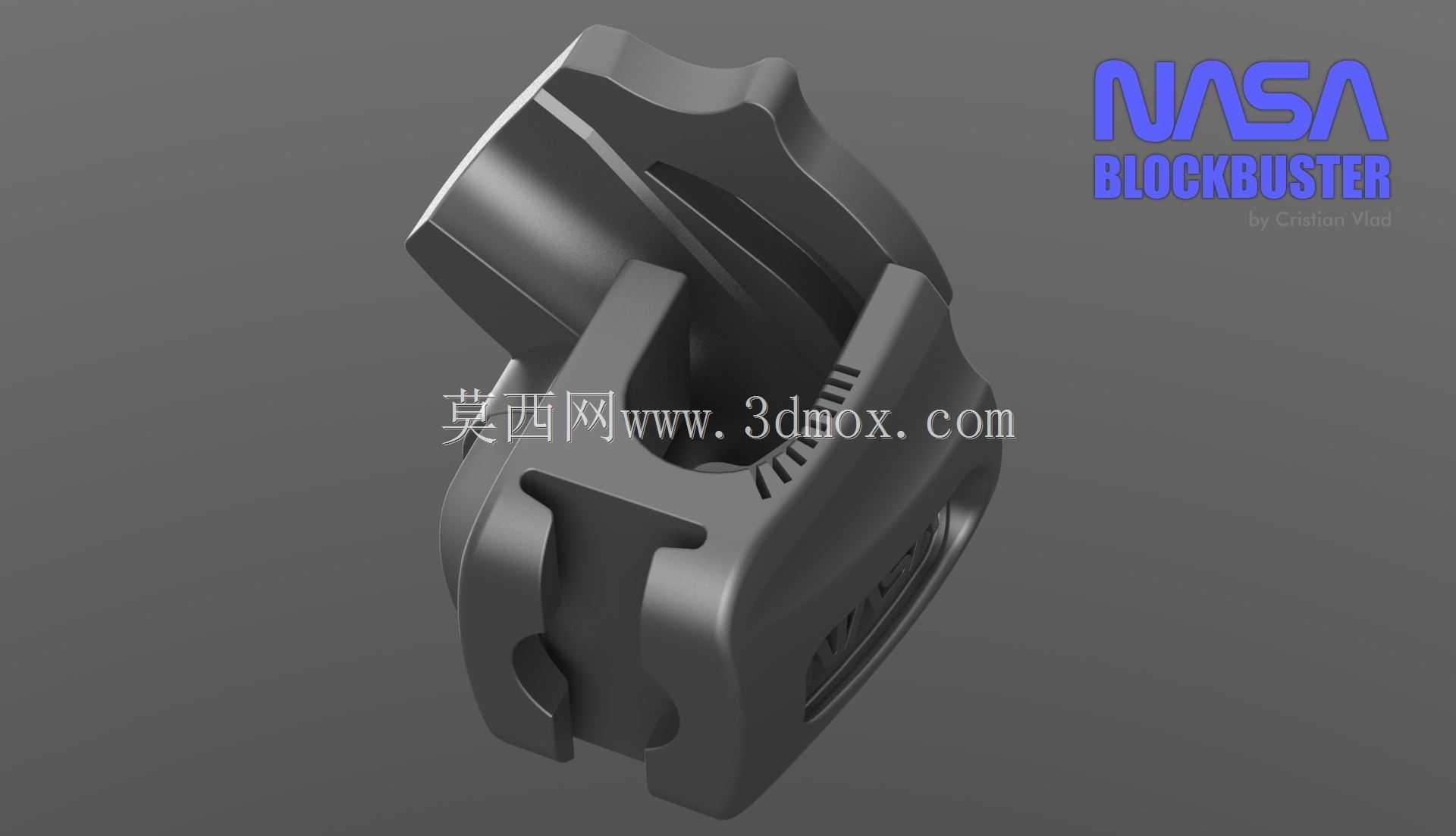

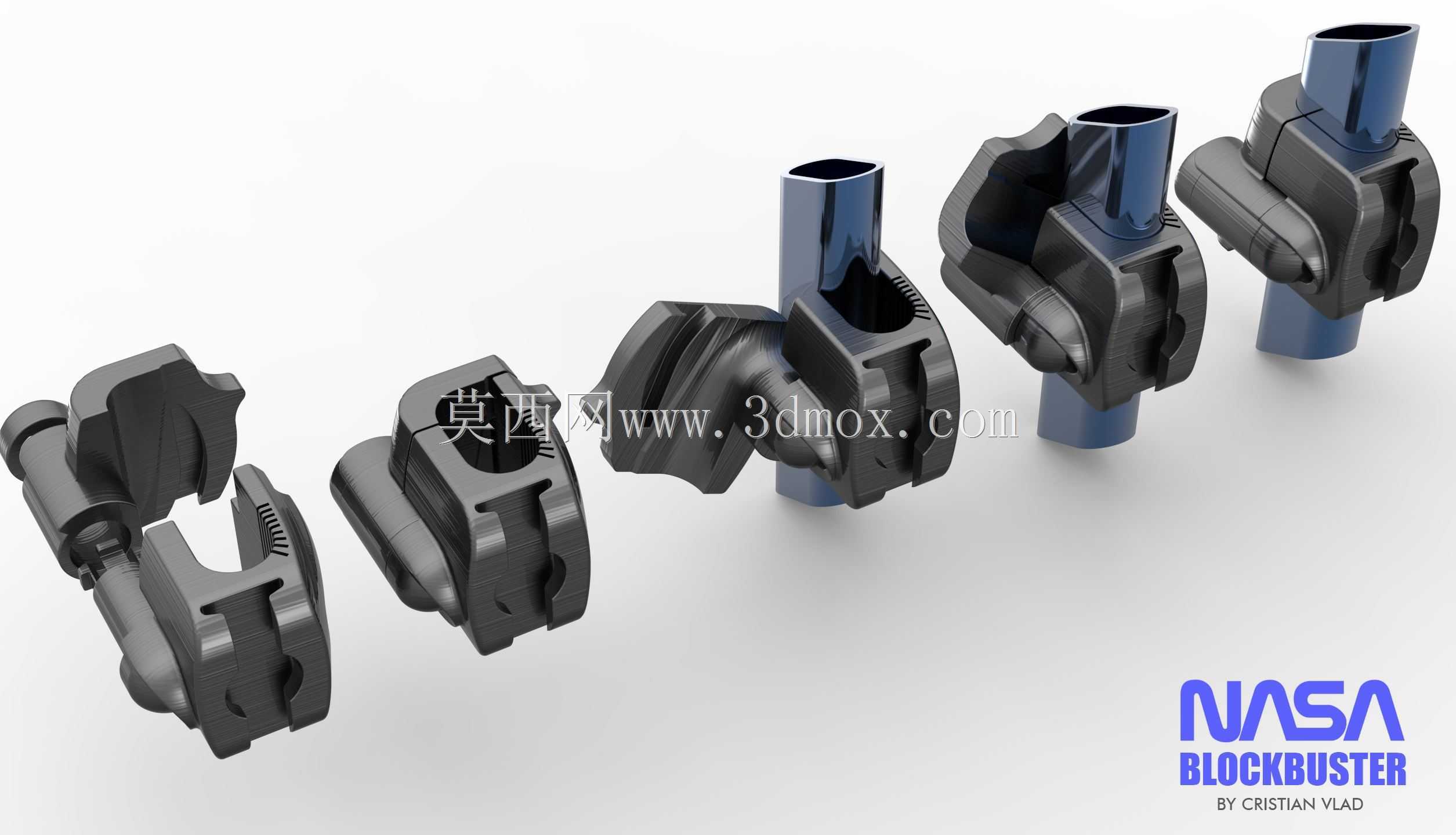

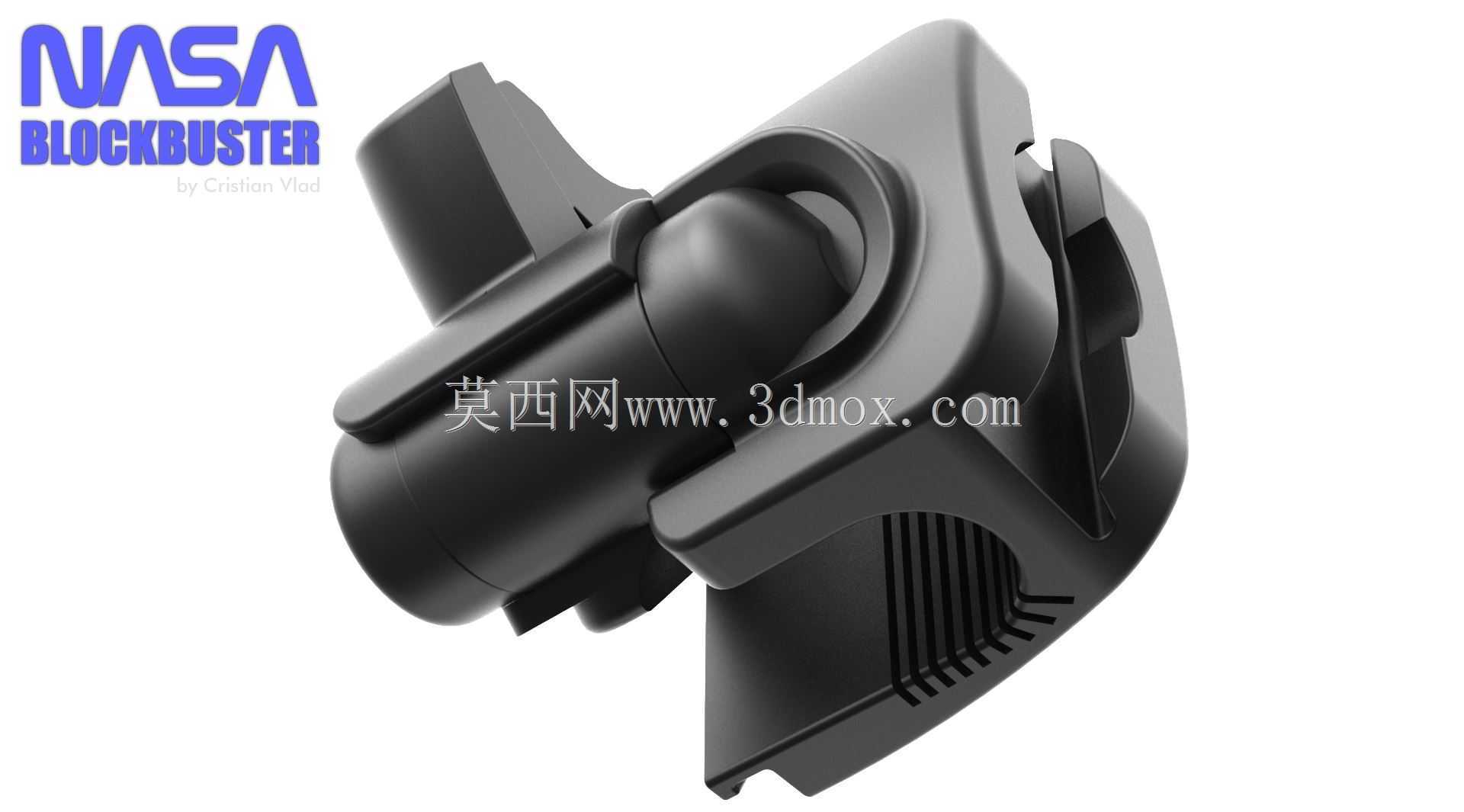

　　这类夹持结构主要面向狭长管状构件的快速装夹场景，常见于舷侧管路临时固定、狭小舱内管线辅助定位、高空作业管道临时扶持等作业环节，解决传统抱箍类夹具需要双侧拧紧紧固件、在单侧操作空间受限场景下无法完成装夹的痛点。从结构受力逻辑来看，设计时没有采用传统的径向抱紧思路，而是利用旋转内盖的高度差配合弯曲栏杆路径，在操作侧转动内盖时，弯曲型的栏杆路径会引导夹具的侧面贴合面自动朝向管道外壁，不需要操作人员额外调整夹具的对位角度，单人单侧操作即可完成初步对位。旋转轴上集成的小凸轮结构是整个夹具的核心锁定部件，当内盖旋转到位后，凸轮会随轴转动卡入预设的限位槽位，持续提供轴向的顶紧力，抵消管道受外力产生的轴向窜动趋势，保持夹持状态的稳定性，

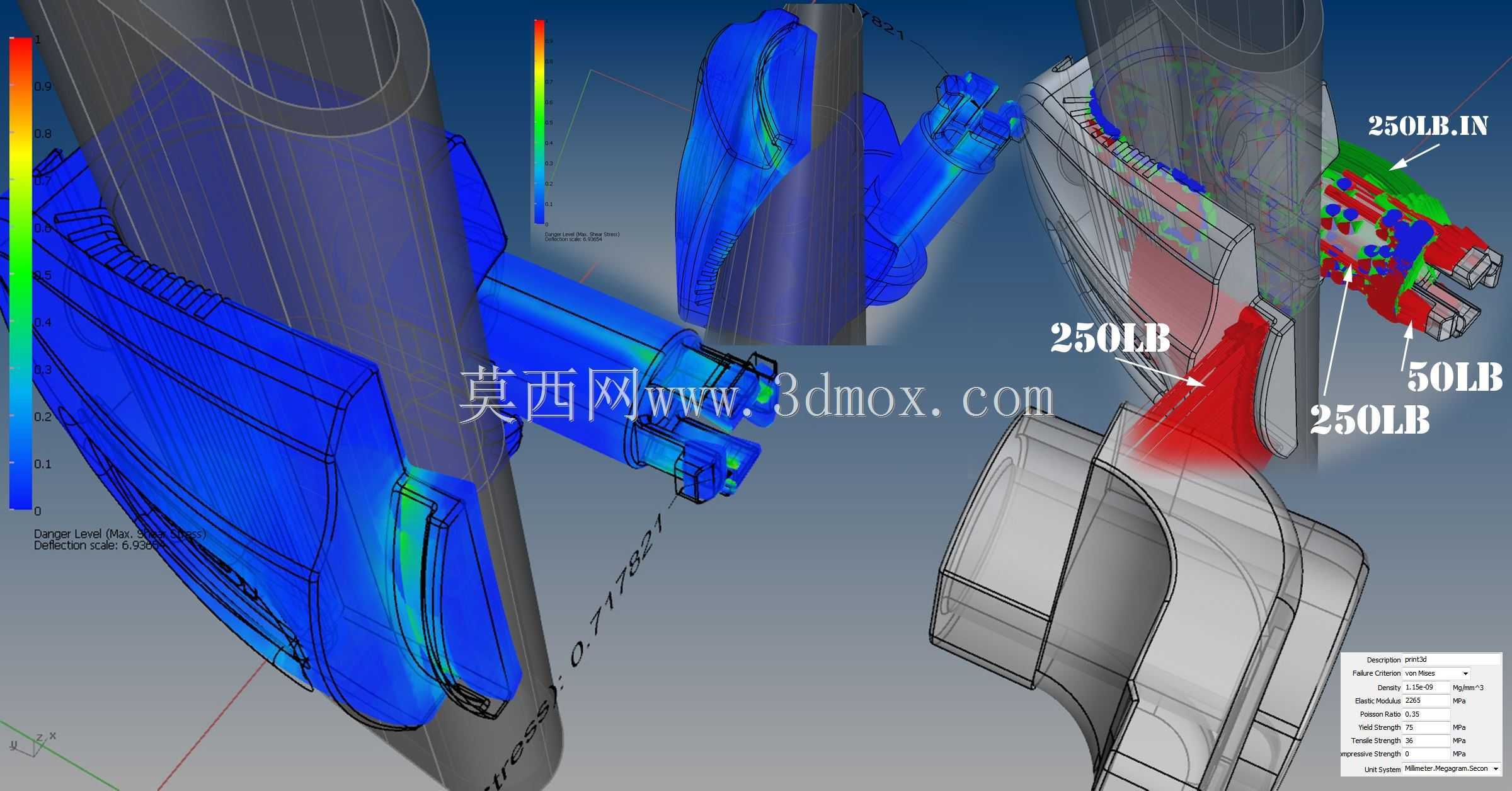

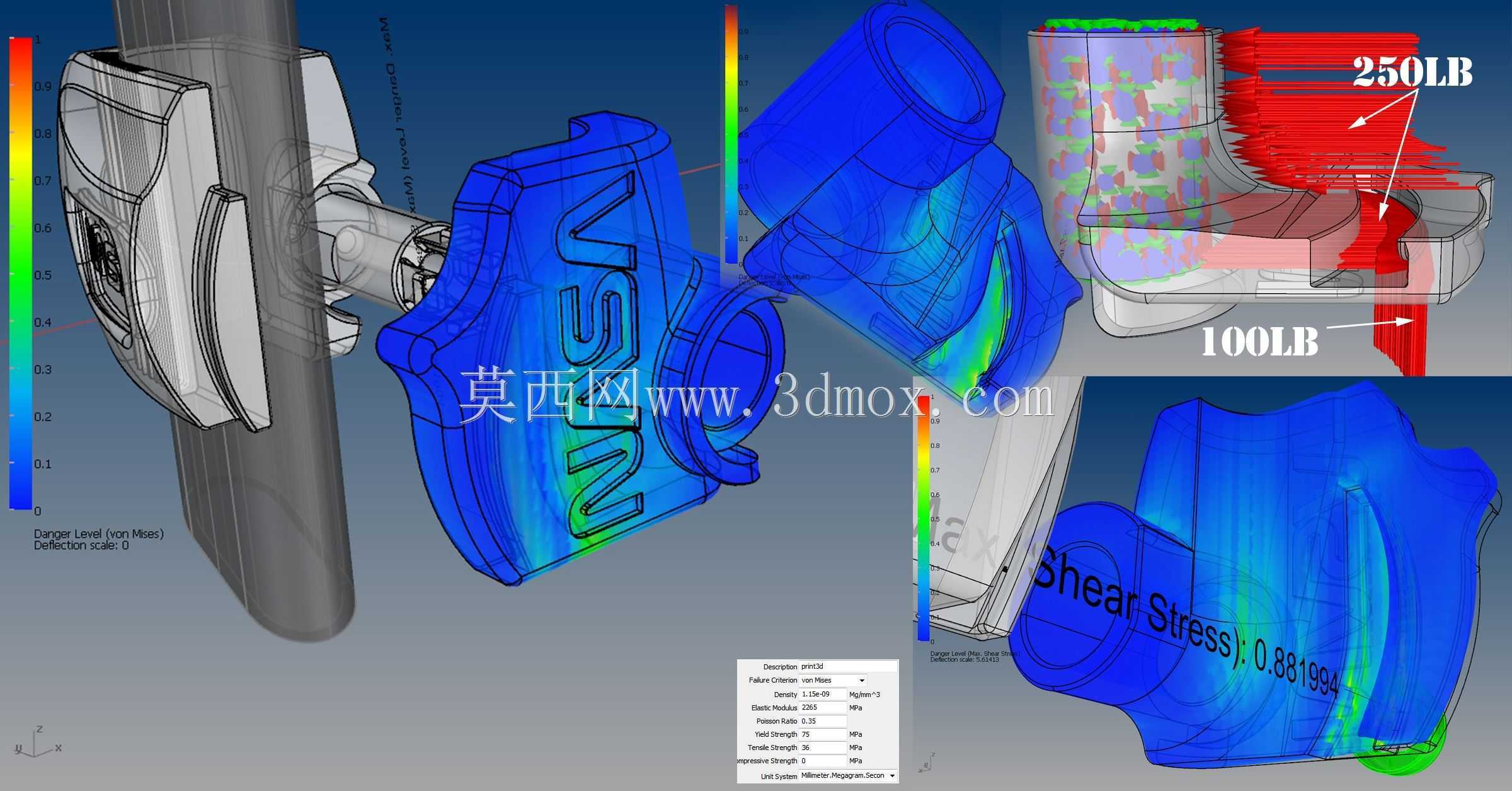

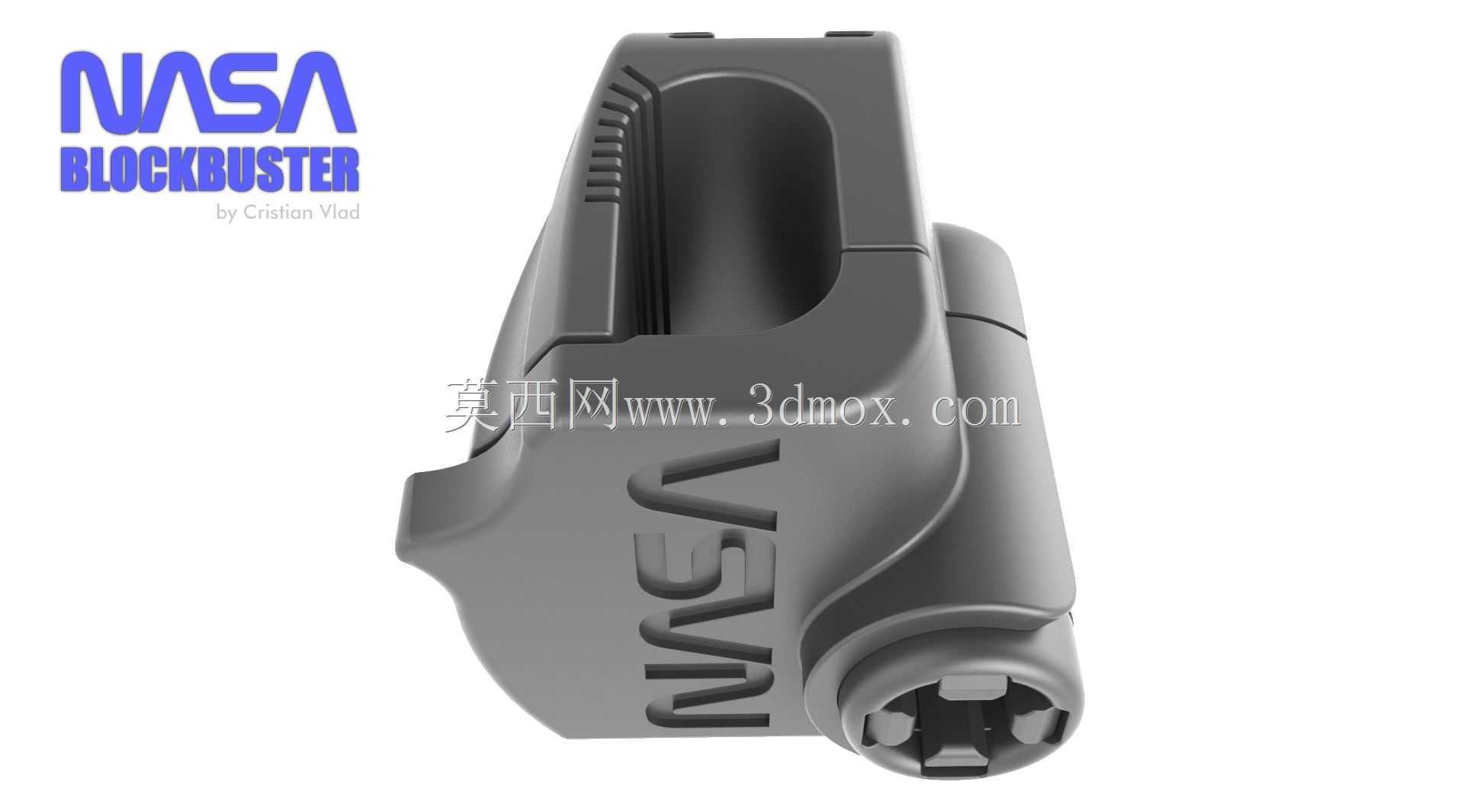

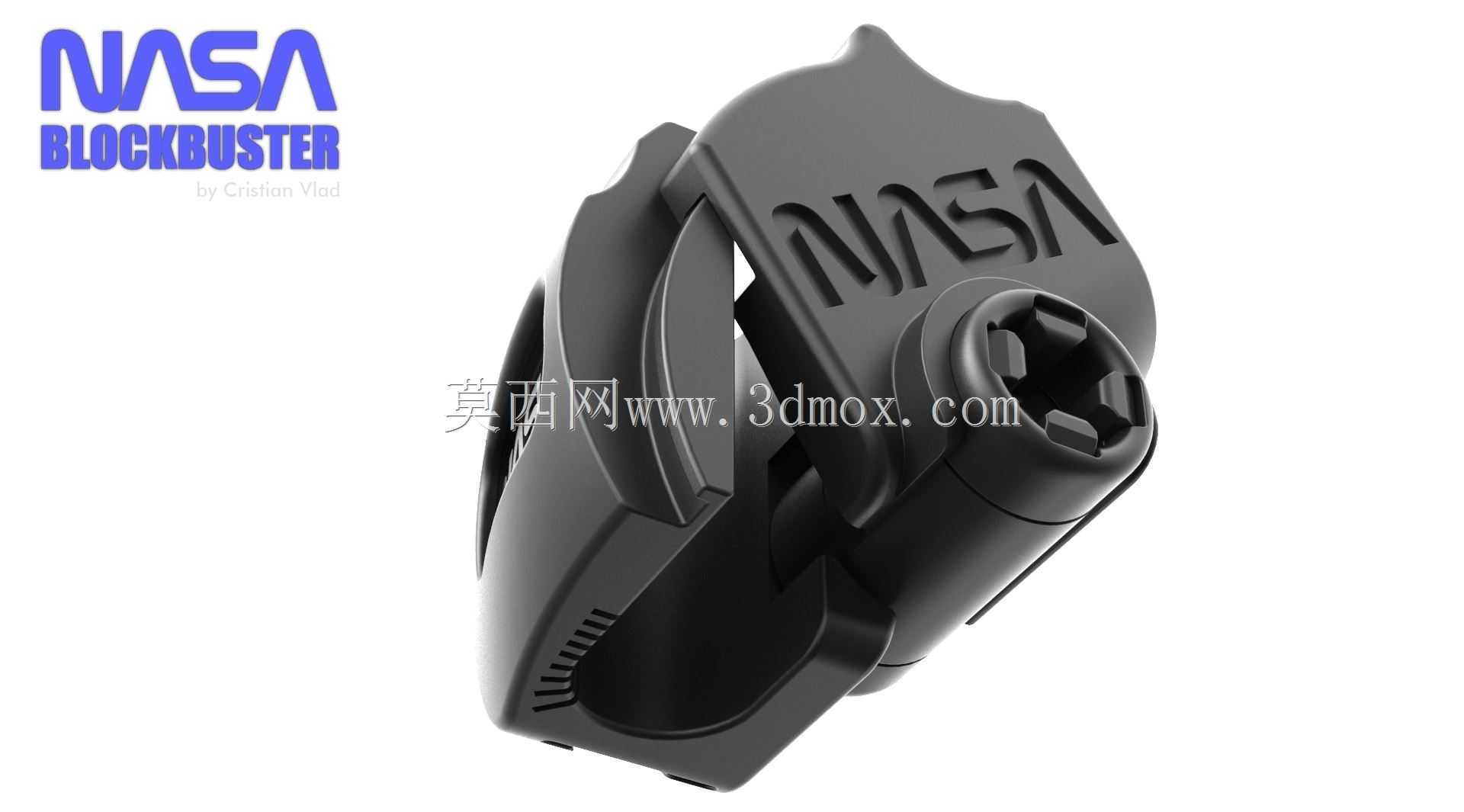

　　不会因为设备振动、外力触碰出现松脱。夹具头部的堵塞旋转件位置设置了易损垫圈结构，垫圈采用软质耐磨材料制作，在长期使用出现材料蠕变、磨损导致夹持力下降时可单独更换，不需要整体报废夹具主体，降低长期使用的维护成本。整个机械系统的受力传递路径经过专门优化，外部载荷不会直接作用在旋转轴上，所有弯曲力矩、径向冲击力都会通过夹具本体传递到被夹持的管道与固定基座上，避免旋转轴受弯变形导致锁定失效。设计时特意放大了所有受力元件的结构尺寸，没有刻意做轻量化减重，保证元件有足够的强度冗余，在长期反复装拆、承受交变载荷的使用周期内，不会出现结构变形、断裂的问题，提供足够的安全使用余量。从安装边界来看，该夹具只需要在管道单侧预留操作空间即可完成装拆，

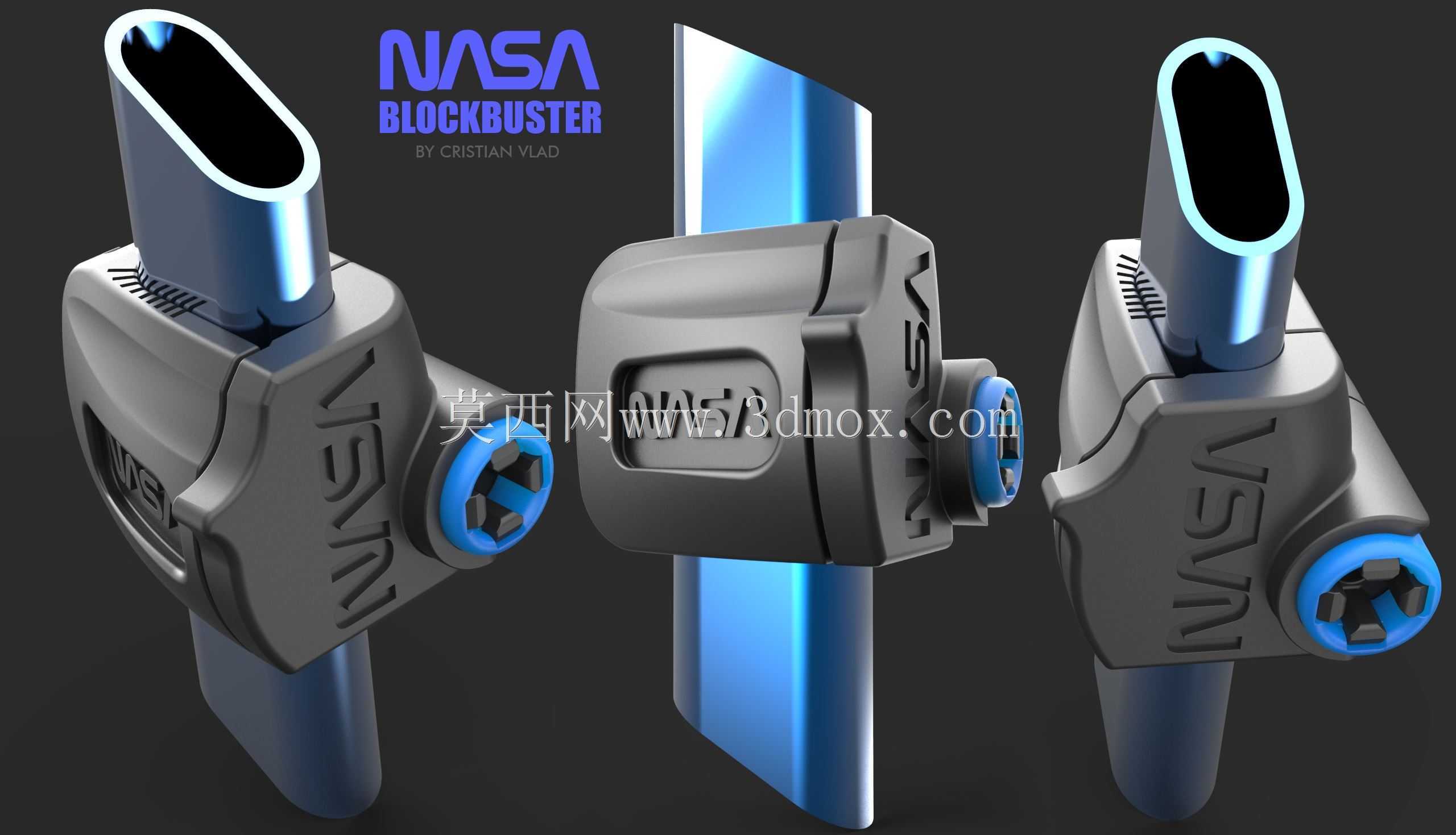

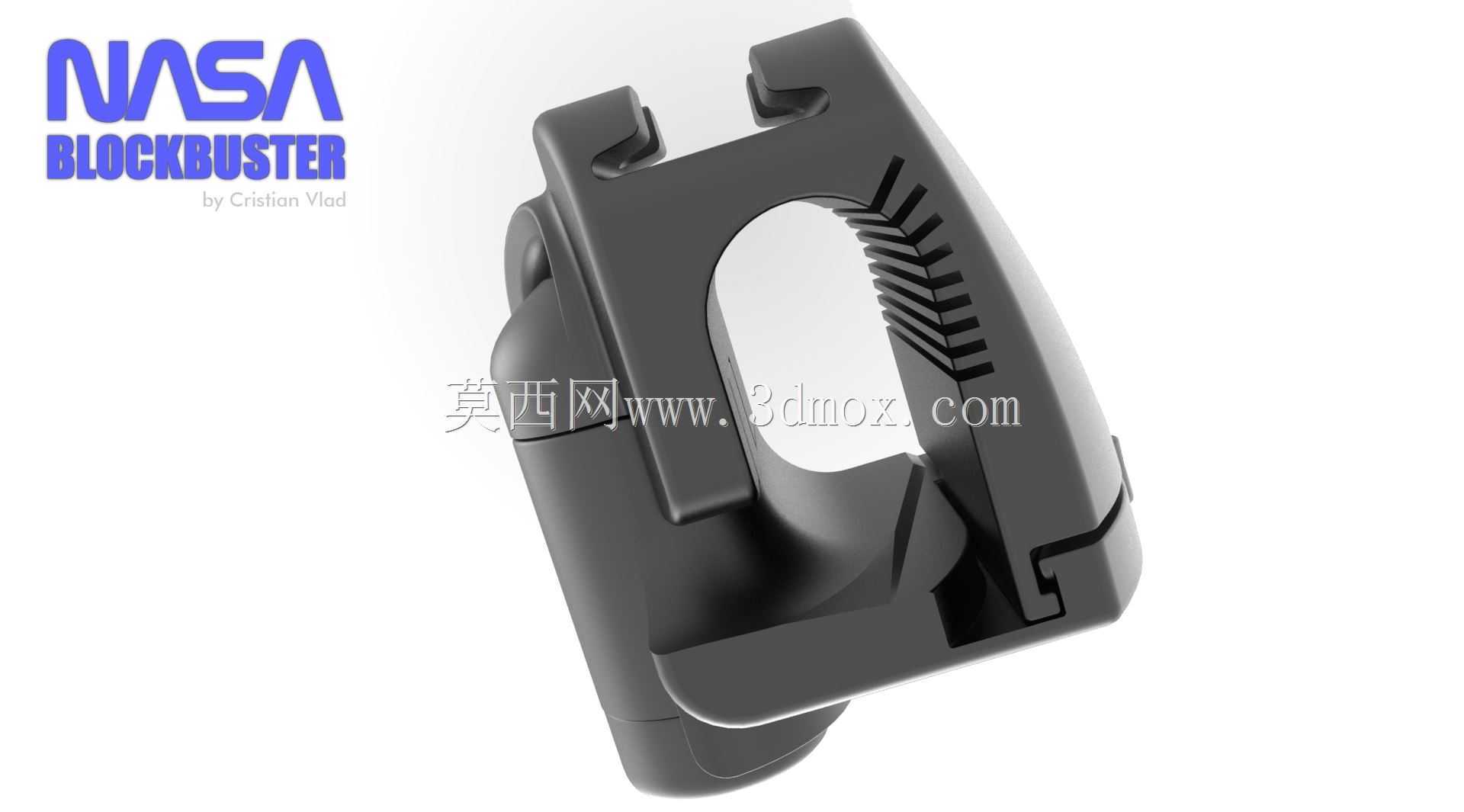

　　不需要环绕管道整周操作，适合安装在贴近舱壁、设备外壳的管路段，安装时不需要调整管道的原有位置，直接卡入后旋转内盖即可完成锁定，装拆效率比传统双侧螺栓紧固的抱箍夹具提升60%以上。夹持接触面做了圆弧适配处理，贴合管道外壁的曲面弧度与常用管径匹配，夹紧时不会出现应力集中划伤管道外壁，也不会因为局部压强过大导致薄壁管道出现变形。
