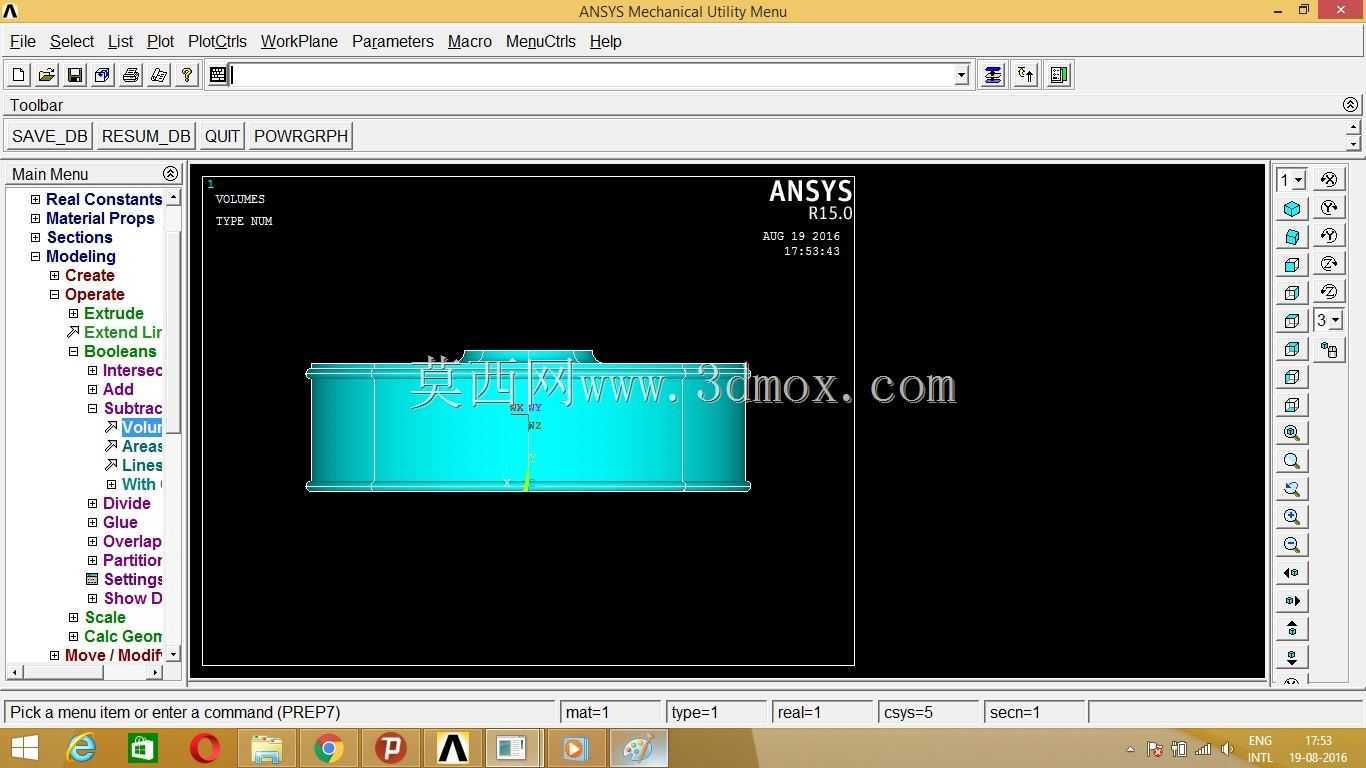

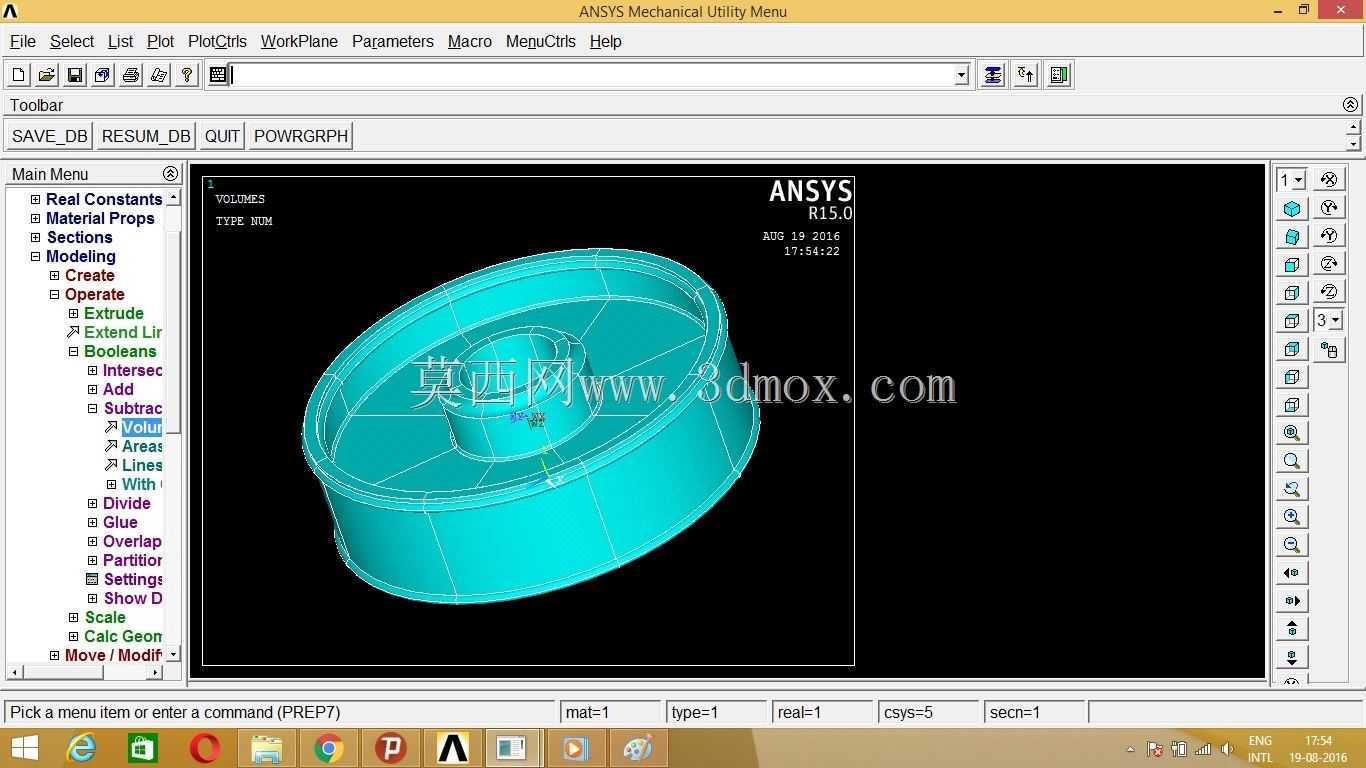

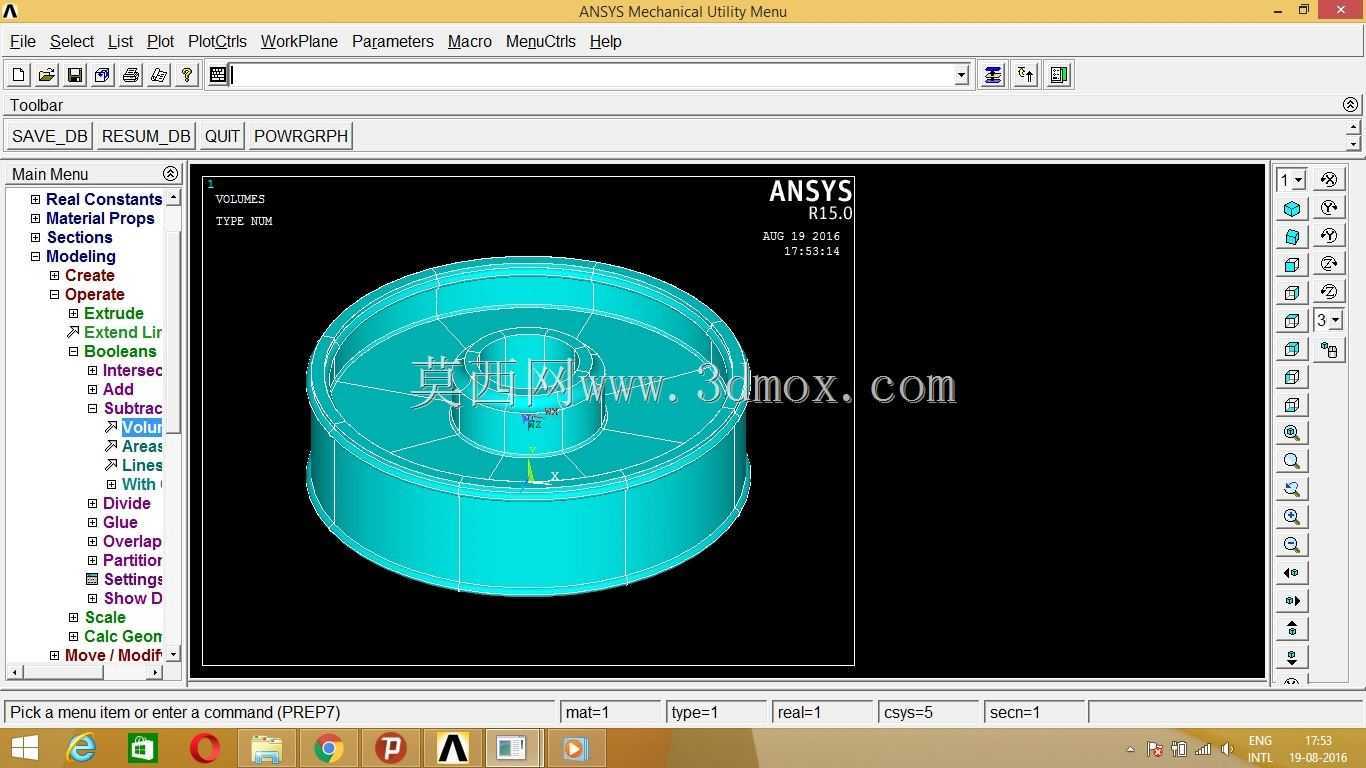

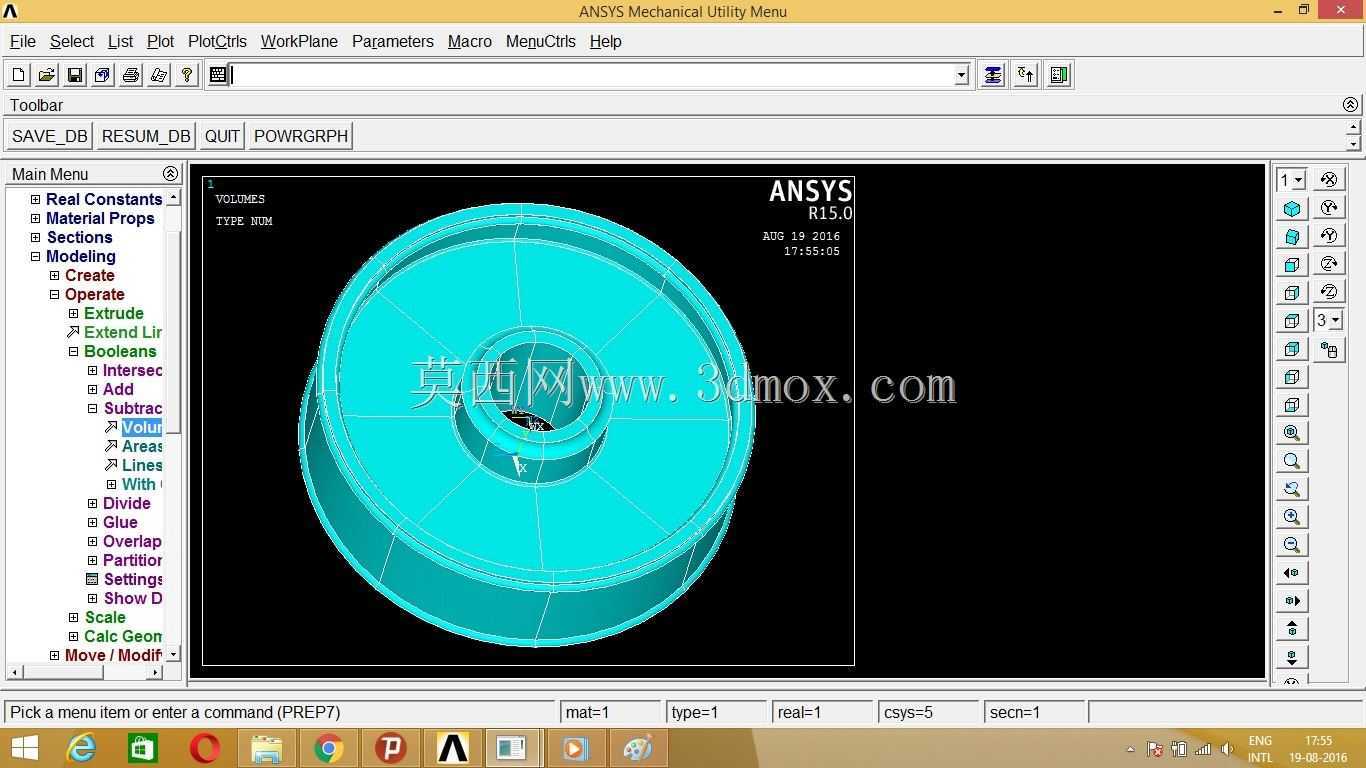

ANSYS环境下回转类筒形结构基础建模成果

　　这类带中心凸台的回转筒形结构，在通用机械传动、流体输送、密封组件等场景中应用十分广泛，日常接触到的泵腔衬套、带轮轮毂基体、密封端座、小型叶轮基座都采用类似的结构构型，核心是依托轴对称的几何特性，保障转动工况下的动平衡精度，降低高速运转时的偏载振动风险。从结构功能来看，外层直筒段主要承担周向定位、配合面贴合的作用，内壁可根据实际装配需求加工配合止口、密封槽或是过盈配合面，中心凸起的轴台部分则是核心的承载定位区域，用于穿设转轴、安装轴承或是连接动力输入轴，台肩位置可直接作为轴向定位的基准面，省去额外加装定位挡圈的工序，也能减少装配时的累计误差。设计这类回转构件时，首先要明确安装边界的约束条件：外层筒壁的外径尺寸需要匹配安装腔体的内径，

　　预留合适的配合公差，若采用过盈装配则要根据材料的弹性模量计算压入量，避免装配时筒壁出现应力开裂；筒壁的轴向高度要结合安装空间的轴向尺寸确定，不能超出腔体的深度范围，同时要保证中心轴台的突出高度满足轴承或是连接件的安装宽度，防止轴系装配后出现轴向窜动。建模过程中依托轴对称特性，优先采用二维截面旋转的方式生成实体，能够大幅减少特征数量，也方便后续在有限元环境中划分映射网格，提升仿真计算的精度；建模时需要注意筒壁与中心轴台的过渡位置，要设置合理的圆角过渡，避免直角位置出现应力集中，尤其是承受交变载荷的工况下，过渡圆角的半径需要根据应力计算结果调整，不能为了建模省事直接保留直角特征。这类结构的壁厚设计需要兼顾刚度与重量要求，

　　筒壁过薄会导致装配时受力变形，影响配合精度，过厚则会增加整体重量，提升转动时的惯量，对动力端的负载造成额外负担；中心轴台的内孔尺寸要匹配转轴的直径，键槽位置的壁厚要满足抗剪切强度要求，避免传递扭矩时出现键槽崩裂的问题。在实际工程应用中，这类结构还会根据使用场景调整细节特征，比如用于流体场景的构件会在筒壁内侧设置导流槽，用于传动场景的构件会在外壁加工带轮槽或是齿轮安装位，用于密封场景的构件则会在端面加工密封环的安装槽，所有附加特征都不能破坏主体的轴对称特性，否则会直接影响构件运转时的稳定性。
