vfc-2 Enerpac型流量控制截止阀结构模型

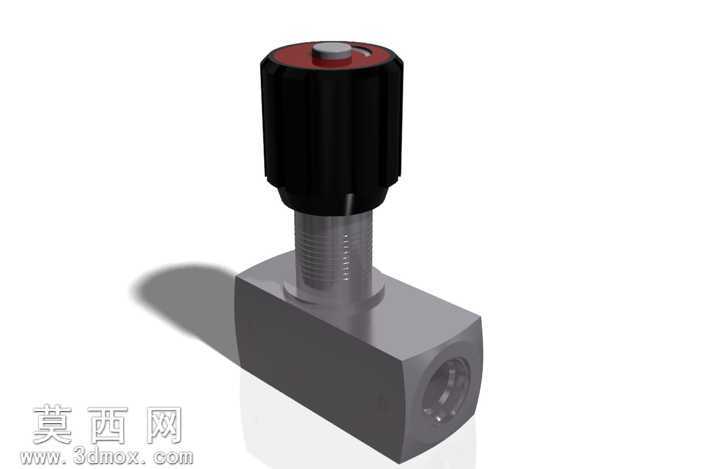

本模型为vfc-2 Enerpac规格的流量控制阀门三维建模作品，建模过程严格参照实物的结构比例与装配关系完成，整体采用自底向上的建模逻辑，先拆分出调节旋钮、阀杆、阀体、油口接口等独立零部件，再通过同轴、面重合等装配约束完成整体组装，确保各部件的运动逻辑与实物一致。模型的阀体部分采用六棱柱式的块状结构设计，建模时通过拉伸凸台构建主体轮廓，再对油口位置做切除拉伸生成内螺纹安装孔，孔位的同轴度、端面垂直度均做了参数化约束，还原了阀体作为承压基础件的结构特征。调节旋钮部分分为顶部的红色标识端盖、黑色防滑握持段与下部的螺纹阀杆，黑色握持段通过圆周阵列的拉伸切除生成竖向防滑棱，还原实物的防滑操作手感，顶部端盖做了圆角过渡处理，中心设置指示调节位置的凸点标识，阀杆部分采用梯形螺纹特征建模，还原螺纹调节的行程结构，可直观展示流量调节时阀杆的升降动作逻辑。材质渲染阶段，阀体部分赋予哑光银灰色金属材质，模拟碳钢阀体的喷砂氧化表面质感，调节旋钮的黑色握持段赋予哑光硬质塑料材质，顶部红色端盖赋予亮面红色工程塑料材质，阀杆的螺纹部分赋予亮面金属材质，区分不同部件的材质属性，同时添加了柔和的环境光影与地面投影，提升模型的真实感。结构设计上，该阀为针式节流型流量控制阀，通过旋转顶部旋钮带动阀杆升降，改变阀口的通流截面积实现流量调节，模型完整还原了内部节流口的配合结构，可用于液压系统原理演示、阀件结构教学、液压回路装配仿真等场景，所有特征均做了参数化处理，可根据实际需求调整通径、调节行程等参数，适配不同的液压系统使用场景。
