等径啮合直齿锥齿轮传动组件三维设计

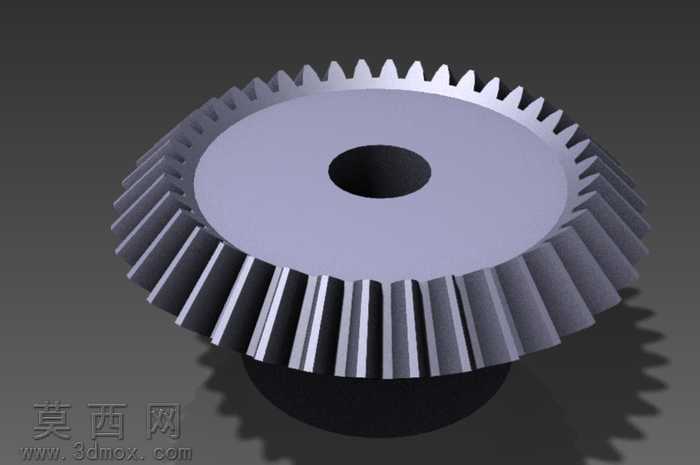

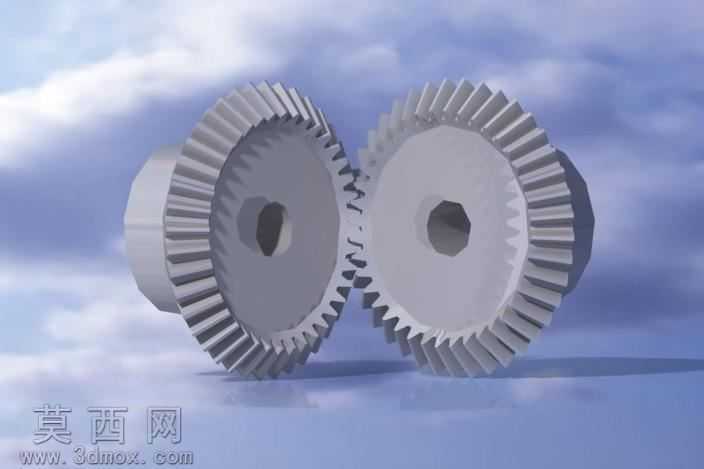

本作品为等径配对直齿锥齿轮传动组件，采用三维参数化建模方式完成整体设计，建模过程严格遵循直齿锥齿轮的啮合传动原理，以两轴线垂直相交的传动工况为设计基准，保证两个锥齿轮的节锥角互为45度，实现等转速反向的相交轴动力传递效果。建模阶段首先绘制齿轮的基准回转轴线与节锥、背锥辅助曲面，以背锥展开的当量直齿轮参数为依据，通过草图绘制单个轮齿的齿廓曲线，齿形采用标准渐开线轮廓，保证齿面啮合的接触精度与传动平稳性，再通过圆周阵列命令完成全部轮齿的排布，轮齿的齿厚、齿高、齿顶间隙参数均符合通用机械传动的设计规范，避免传动过程中出现卡滞、干涉问题。齿轮主体结构采用轮毂与轮盘一体化设计，轮毂中心设置内六角安装孔，可直接与对应规格的传动轴配合实现周向固定，无需额外设计键槽结构，简化装配流程的同时保证扭矩传递的可靠性。轮盘与轮齿的过渡位置做了圆角处理，降低应力集中系数，提升齿轮的承载能力与使用寿命。材质与渲染阶段，为齿轮赋予哑光金属钢材质，调整材质的粗糙度与金属度参数，还原机械加工后钢制零件的真实质感，场景采用淡蓝色天空背景配合柔和的环境光，从斜向视角展示两个齿轮的啮合状态，清晰呈现轮齿的啮合接触位置、轮毂结构与整体外形轮廓，齿面的光影过渡自然，能够直观展现锥齿轮的结构细节。设计过程中完成了两个齿轮的装配干涉检查，验证了轮齿啮合侧隙处于合理范围，转动过程中无结构干涉，可直接用于相交轴传动机构的虚拟装配验证、运动仿真分析，也可作为机械设计教学的演示案例，帮助理解锥齿轮的传动原理与结构特点，适配通用机械传动场景的设计参考需求。
