透明结构展示气缸活塞组件三维设计

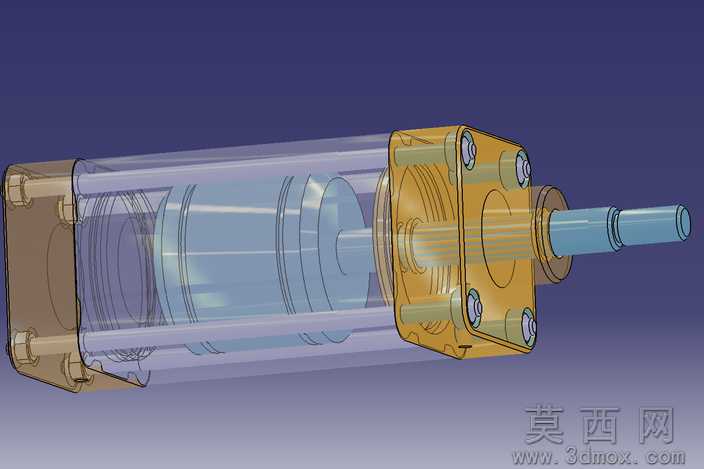

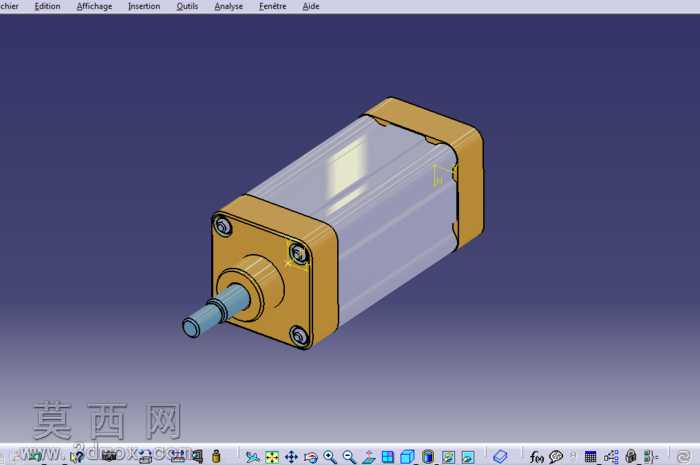

本作品为气动执行元件气缸的活塞组件三维设计，采用半透明剖视的展示方式，完整呈现气缸内部活塞、活塞杆、端盖、密封结构的装配关系。建模过程严格遵循气动元件的设计规范，首先搭建整体装配基准，依次完成缸筒、活塞主体、活塞杆、前后端盖、紧固螺栓、密封槽结构的零件建模：缸筒采用半透明材质参数设置，模拟透明工程塑料或玻璃视窗的视觉效果，可直观观察内部活塞的运动行程空间；活塞主体设置为金属黄铜质感材质，清晰区分活塞的密封环槽、导向段、活塞杆连接位的结构细节，还原活塞在缸筒内的配合间隙设计；活塞杆采用亮面金属材质，精准还原轴段台阶、端部连接结构的尺寸特征；前后端盖分别还原了螺栓安装孔、气口接口、导向套安装位的细节，紧固螺栓按照标准件参数建模，完整呈现端盖与缸筒的锁紧装配关系。设计过程中重点考量活塞与缸筒的配合精度、密封结构的布局合理性、活塞杆的导向支撑长度，通过半透明渲染的处理方式，无需拆解装配体即可清晰展示内部动力传递路径：压缩空气进入缸筒后推动活塞沿轴向运动，带动活塞杆输出直线动力，端盖的螺栓结构保证缸体密封承压能力，活塞上的环槽用于安装密封件，避免气体窜腔影响动力输出。整体建模结构严谨，各零件的装配约束符合实际生产装配逻辑，材质渲染区分度高，既可以作为气动元件结构教学的演示模型，也可为同类气缸活塞组件的设计优化提供结构参考，清晰展现了气动执行元件从外部壳体到内部动力部件的完整构造逻辑。
