70x70x25规格轴流散热风机结构设计

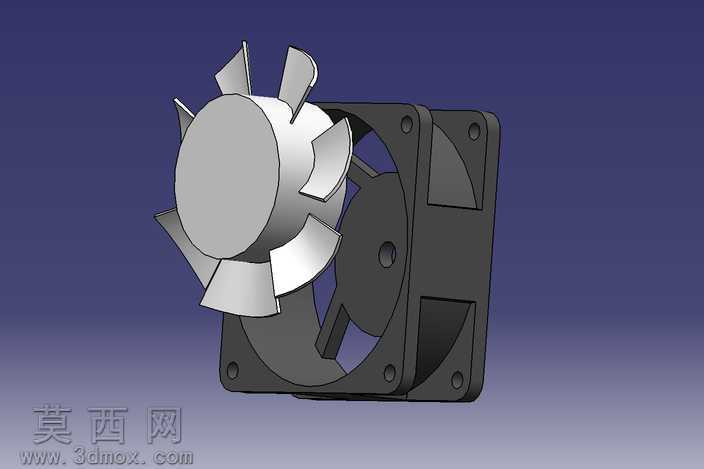

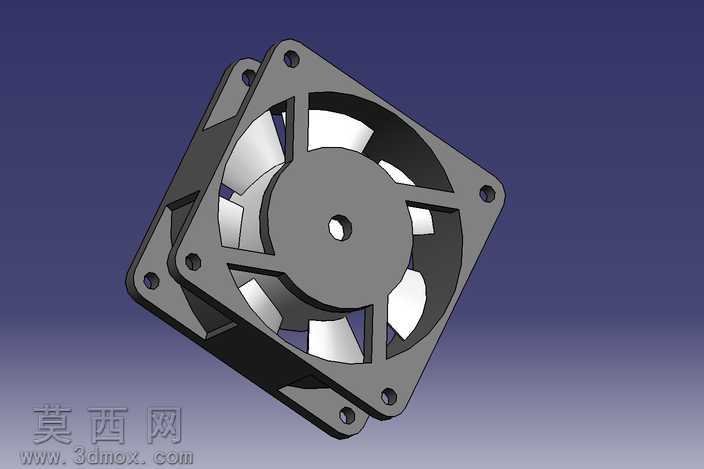

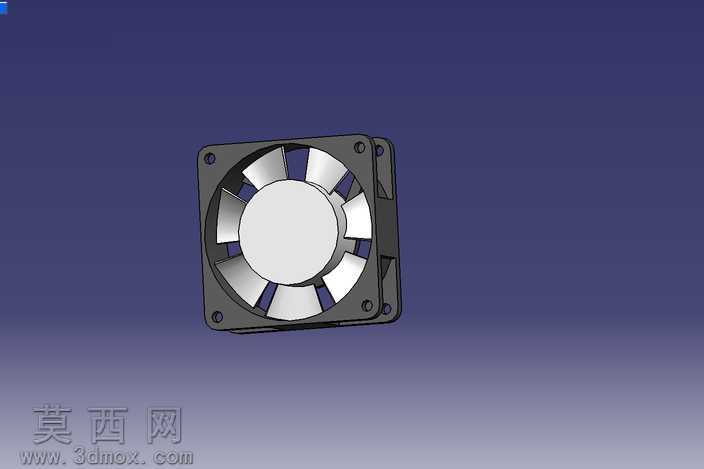

本作品为标准70mm×70mm×25mm规格的轴流散热风机三维建模作品，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循常规直流散热风扇的通用尺寸规范，保证各部件的装配公差符合实际生产的配合要求。外框部分采用带安装耳的方形结构设计，四个安装角预留标准通孔位，孔位间距匹配70mm规格风扇的通用安装尺寸，外框内壁做圆弧导流过渡处理，可有效降低风阻、减少气流紊流的产生，外框与内部风鼓的连接筋采用对称式布局，在保证结构强度的同时尽可能减少对气流的阻挡。扇叶部分采用七叶后掠式曲面设计，建模时通过曲面放样构建叶片的翼型截面，从叶根到叶梢设置渐变的扭角与弦长参数，叶根处厚度更大以保证结构连接强度，叶梢处做薄化处理贴合外框内壁间隙，既保证叶片转动时不剐蹭外框，又能减少叶尖漏风损失，提升送风效率。中心轮毂部分做圆弧过渡造型，中心预留轴孔位用于适配电机转轴，轮毂与叶片的连接位置做圆角过渡处理，避免应力集中问题。整体模型在材质渲染阶段，外框与扇叶均采用哑光黑色硬质工程塑料材质，还原常规散热风扇的ABS/PP材质质感，渲染时通过环境光遮蔽效果突出各部件的结构层次，清晰展现外框的安装孔位、扇叶的曲面弧度、内部支撑筋的布局细节。建模过程中对各部件做了独立的实体拆分，可直接用于后续的装配干涉检查、结构力学仿真或者3D打印验证，整体结构完全复刻量产7025散热风扇的真实构造，无多余的冗余特征，各尺寸参数可直接导出用于生产参考。
