无障碍直梯式爬楼轮椅升降平台设计

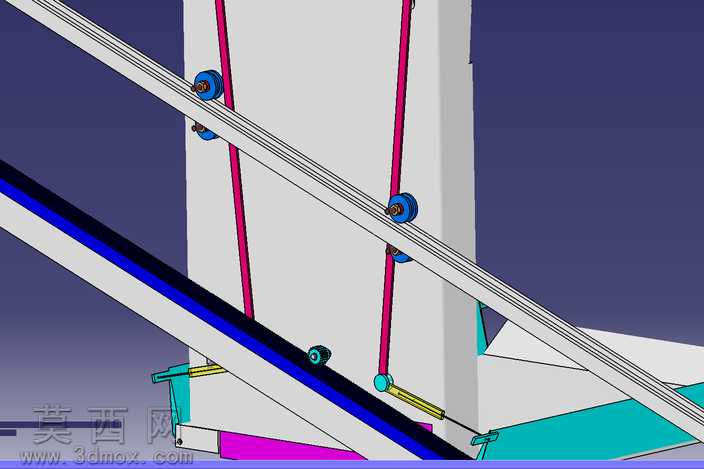

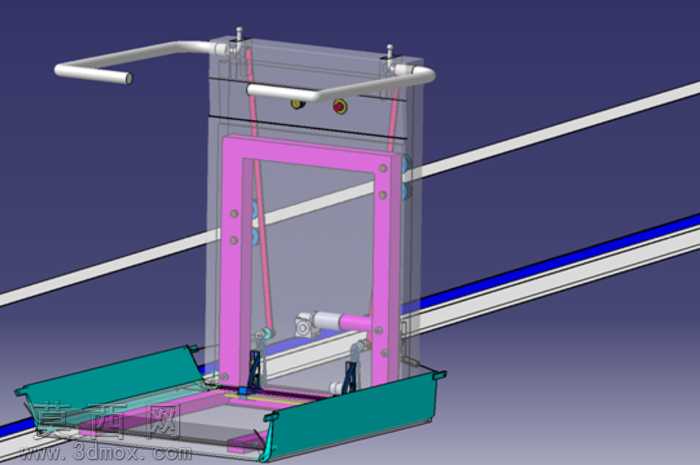

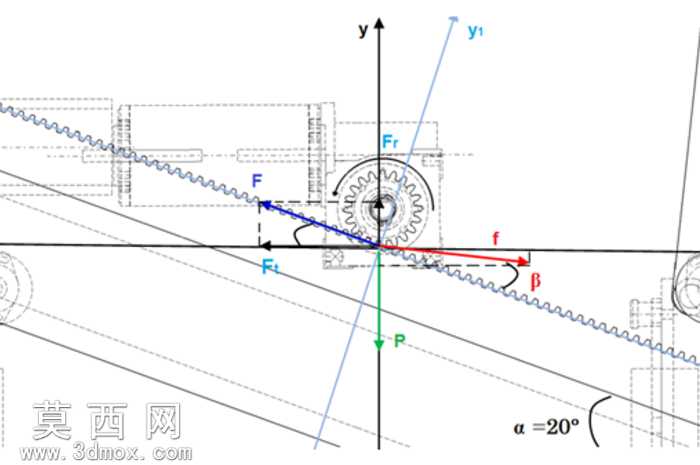

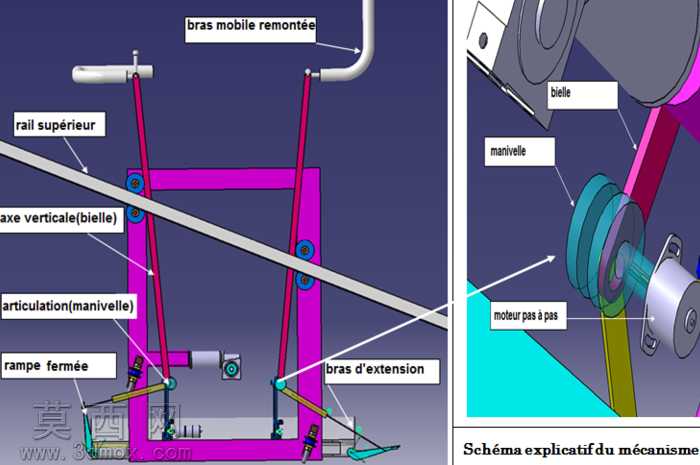

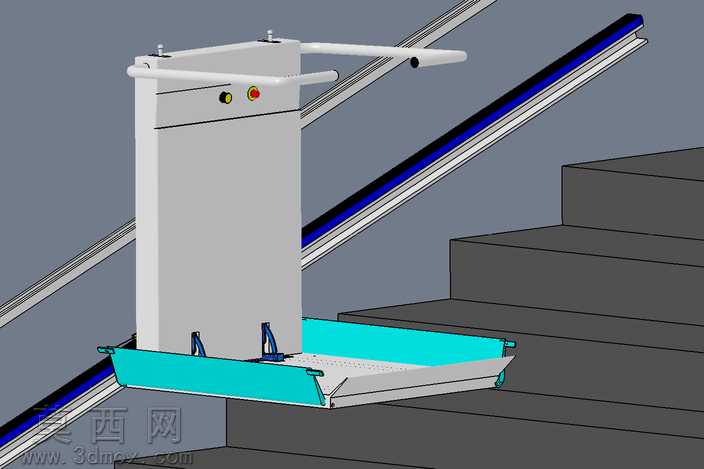

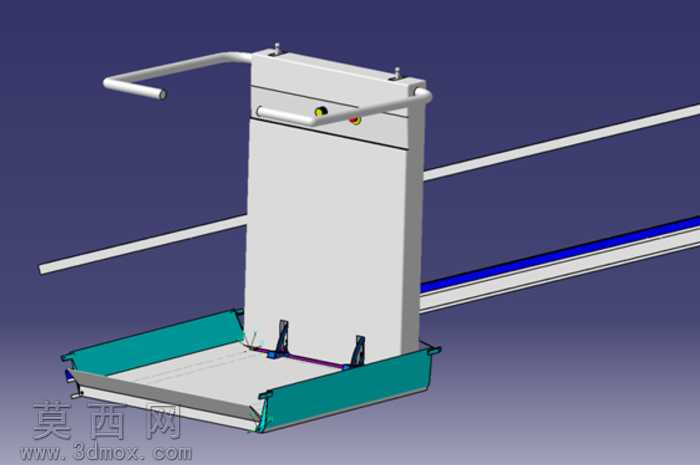

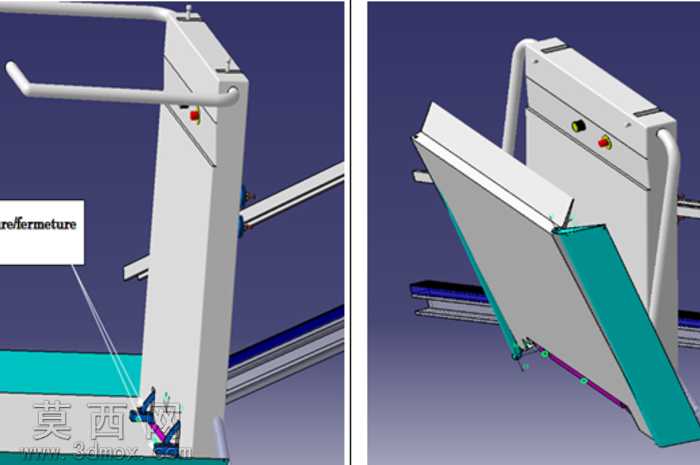

本作品为适配直跑楼梯的无障碍爬楼轮椅升降平台三维模型，整体建模过程严格遵循实际助残设备的工程设计逻辑，先完成核心参数的前期推演，确定200公斤额定承载、15°到45°楼梯倾角适配范围、0.15m/s额定运行速度、230V电池供电的核心指标后，在三维建模环境中逐块搭建结构体系。模型首先完成倾斜导轨组件的建模，导轨采用双侧平行布置的结构形式，贴合楼梯斜面的走向做参数化适配，可根据不同楼梯的实际倾角调整安装基准，导轨表面做防滑耐磨的材质渲染，金属基材的哑光金属质感、侧边警示条的亮蓝色高反光材质都做了分层材质赋予，还原真实设备的视觉特征。主体承载机架采用立式箱型结构建模，外壳做钣金折弯的工艺细节还原，边角的圆角过渡、表面的安装孔位都按照实际钣金加工的精度做特征刻画，机架正面的控制按钮区域分别做了急停红色按钮、运行绿色按钮的独立建模，按钮的凸起结构、表面的防滑纹理都做了细节呈现，操控扶手采用圆管弯折结构，安装在机架上部两侧，高度符合乘坐轮椅的使用者的操作人机尺寸。承载平台部分做了可折叠的结构设计，平台边缘的安全挡边采用青蓝色的高强度工程塑料材质渲染，平台表面做防滑纹理的凹凸贴图处理，平台底部的支撑铰链、锁定结构都做了完整的装配约束，可模拟平台收放、沿导轨升降的运动过程。驱动系统部分隐藏在立式机架内部，建模时预留了电池仓、传动组件的安装空间，整体装配完成后做了场景化渲染，将平台放置在带有台阶的楼梯场景中，搭配柔和的环境光效，清晰呈现设备安装后的实际使用状态，所有结构件的干涉检查都在建模过程中完成，确保各部件运动时无碰撞，结构设计符合无障碍设施的安全规范要求。
