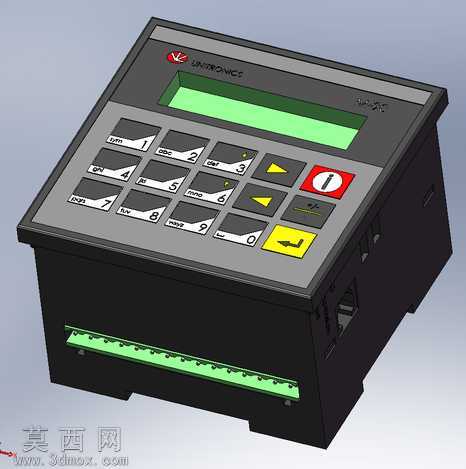

UnitronicsM90人机交互操作终端三维设计

本作品为Unitronics M90型人机交互操作终端的三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，严格遵循实物的尺寸比例与结构特征，完整还原了该款工业HMI设备的外观形态与结构细节。建模阶段首先通过参考实物测绘数据搭建整体轮廓基准，先完成设备主体外壳的基础特征绘制，对壳体的棱角过渡、安装卡扣位、侧边接口槽位逐一进行特征拉伸与切除，保证外壳结构的装配合理性，壳体表面的品牌标识区域采用包覆特征实现，还原实物表面的印刷标识效果。正面操作区域的建模遵循实物布局逻辑，先划分显示屏区域与按键区域的边界，长条形液晶显示屏部分单独构建分层结构，模拟显示屏的玻璃面板、背光层、边框压条的层次关系，赋予半透明哑光的玻璃材质与深灰色塑料边框材质，还原显示屏的视觉质感。按键区域按照实物的排布顺序逐一构建单个按键模型，数字按键、方向功能按键、急停类红色功能按键分别匹配对应的外形特征，按键表面的字符采用蚀刻纹理搭配不同的材质区分，数字按键为浅灰色哑光塑料材质，方向按键为明黄色高辨识度塑料材质，红色功能按键搭配白色标识纹理，还原实物按键的色彩区分与操作识别设计。设备下部的接线端子区域，完整还原了端子排的排列结构、接线槽位、固定卡扣细节，端子部分采用亮绿色工程塑料材质，与黑色主体外壳形成清晰的色彩区分，还原实物接线区域的视觉特征。材质渲染阶段针对工业塑料外壳的哑光质感进行参数调试，调整材质的粗糙度、反射率参数模拟工业电控设备常用的阻燃ABS外壳质感，对不同功能区域的材质色彩进行校准，保证整体视觉效果与实物一致。结构设计上充分考虑设备的装配逻辑，外壳的上下盖合位、按键的安装间隙、显示屏的嵌入槽位都预留了合理的装配公差，模型可直接用于工业场景的电控柜布局演示、设备操作培训素材制作、人机交互方案展示等场景，整体建模精度满足工业可视化展示的使用需求，各部件的特征层级清晰，可支持后续的结构拆解、装配动画制作等拓展应用。
