考勤卡读卡器单元塑料外壳结构设计

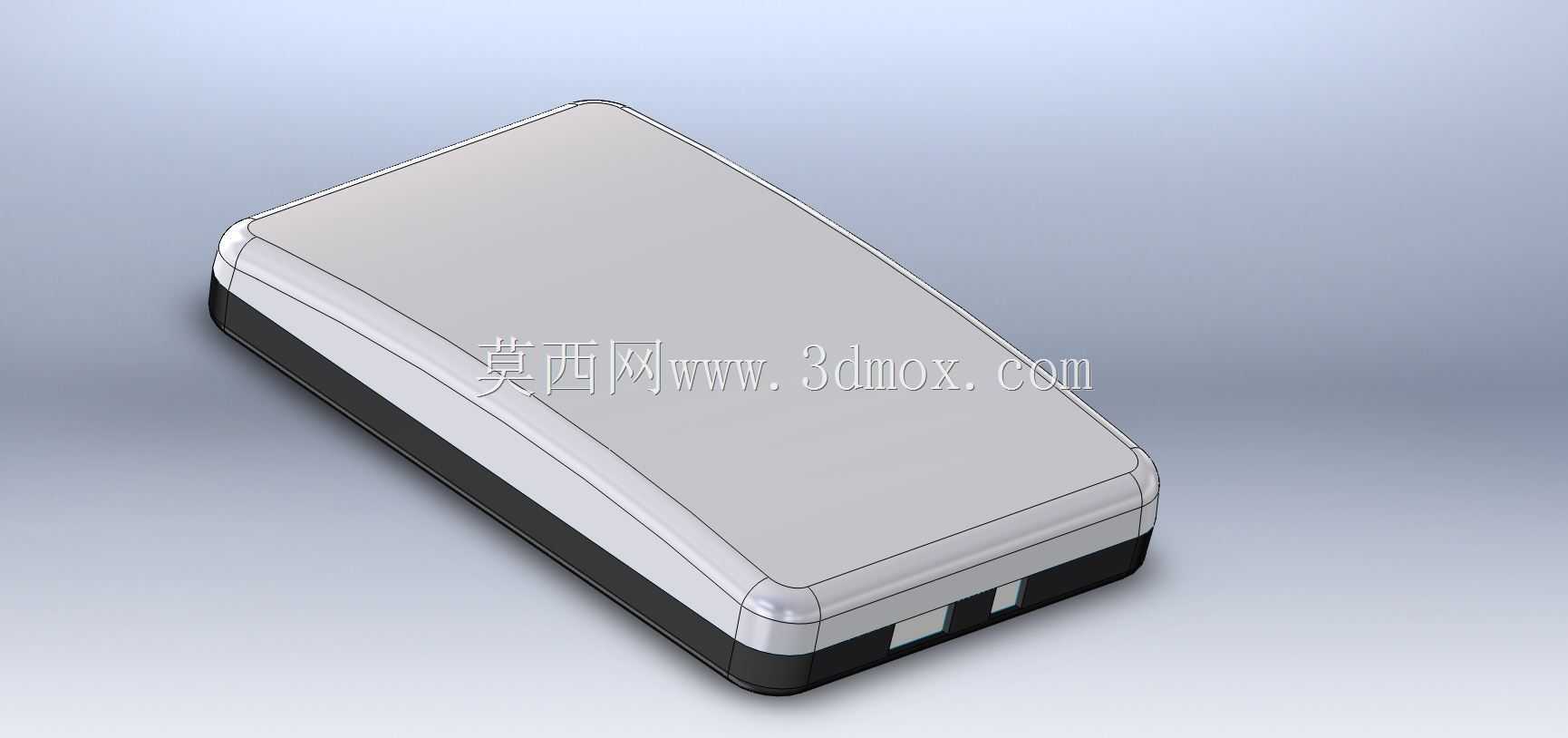

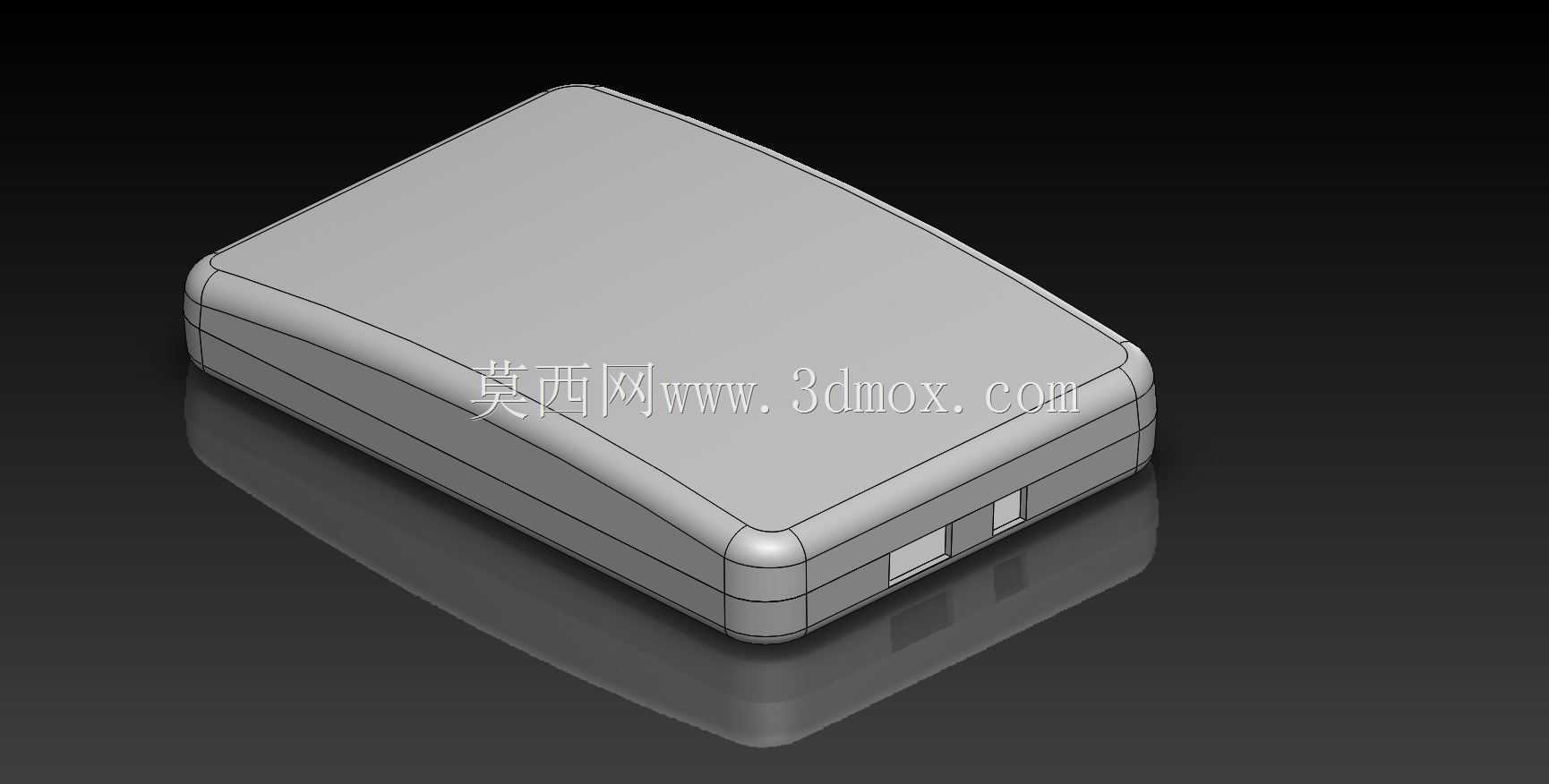

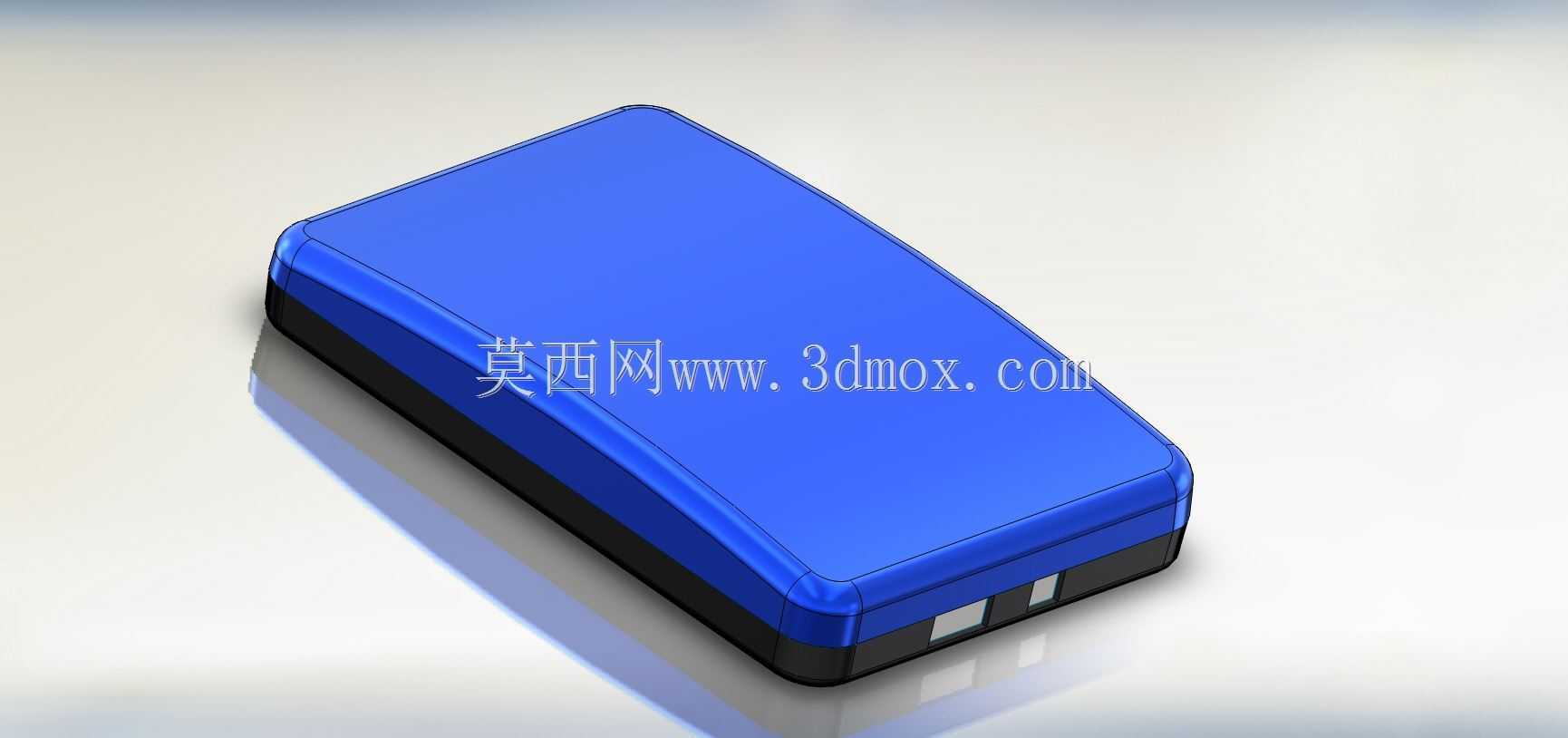

　　这款考勤卡读卡器单元外壳，是面向门禁考勤、身份核验类读卡终端开发的外置防护壳体，日常应用场景覆盖企业办公区出入口考勤点、园区闸机配套读卡位、写字楼访客登记终端、校园宿舍门禁核验端等需要非接触式卡片识别的点位，承担内部读卡电路板、感应线圈、接线端子的防护与固定作用。从结构设计思路来看，壳体采用上下扣合的分体式结构，上壳为带微弧过渡的蓝色面壳，下壳为黑色底壳，两者通过侧边卡扣配合内部隐藏螺丝柱实现紧固，无需额外外露紧固件，既保证装配效率，也能避免螺丝孔位积灰进水，适配日常半室内的使用环境。壳体表面做了细微的磨砂蚀纹处理，既可以减少日常使用中的指纹残留与划痕显现，也能避免光滑面壳在灯光下产生反光干扰用户找卡操作的问题。上壳顶面做了1.

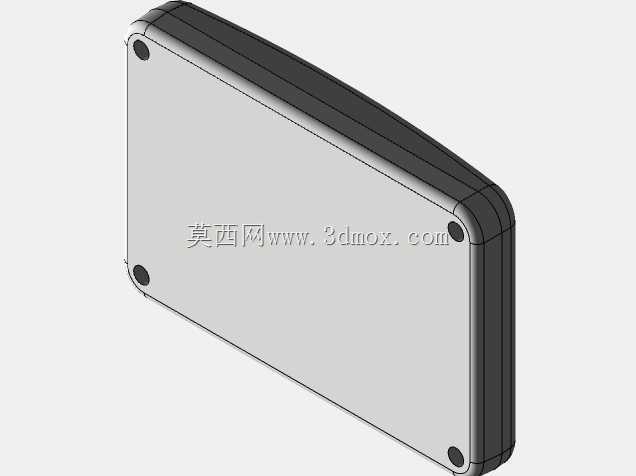

　　2度的微斜抬升设计，当壳体平放安装在桌面或者墙面支架上时，顶面的感应区域刚好对准用户持卡片的常规高度，减少用户弯腰或者抬手调整卡片角度的操作，提升读卡交互的顺畅度。壳体侧边预留的两个方形开口，是对应内部读卡模块的状态指示灯与感应灵敏度调节孔位，开孔边缘做了0.3mm的倒角处理，避免装配时刮伤内部排线，同时也能让指示灯的光线均匀透出，不会出现局部亮斑。底壳的内侧设置了四个对称的圆柱形定位柱，对应标准读卡电路板的安装孔位，定位柱高度预留1.5mm的间隙，用来粘贴缓冲泡棉，避免电路板在受到外力冲击时与硬塑壳体直接碰撞导致元器件虚焊。底壳的背部设计了两种安装结构，一种是壁挂式的挂扣槽，可以直接卡在墙面预留的膨胀螺丝挂点上，

　　另一种是桌面放置的防滑胶条粘贴位，适配不同的安装场景需求，安装边界上，壳体整体长宽尺寸控制在常规成人手掌可单手握持的范围，厚度不超过25mm，不会占用过多的桌面或者墙面安装空间，侧边的接线缺口预留了足够的走线空间，适配常规的USB数据线与低压供电线的引出，不会出现线材弯折过度导致内部线芯断裂的问题。上下壳的合模线设置在壳体侧边的中部分界处，合模面做了0.1mm的错位止口设计，既可以提升壳体的装配精度，避免上下壳出现错位缝隙，也能阻挡日常泼溅的液体从合模缝隙渗入壳体内部，提升设备在日常使用中的环境适应性。壳体的边角全部做了R3的圆角过渡，没有尖锐的棱角，避免安装或者日常维护时划伤操作人员的手部，同时圆角设计也能提升注塑生产时的塑料熔体流动性，减少注塑件的缺胶、应力集中问题，提升成品率。
