越野赛车固定等速万向节结构设计

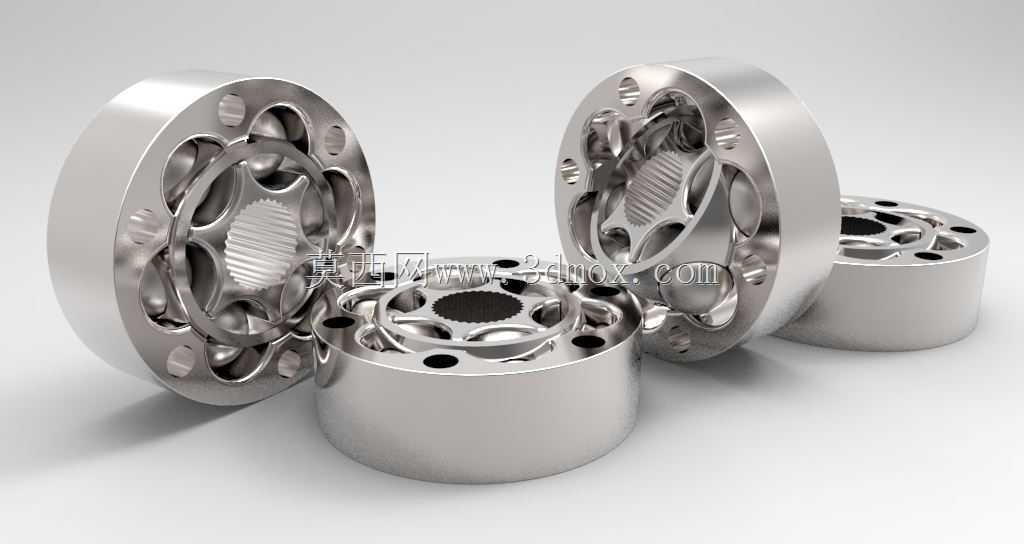

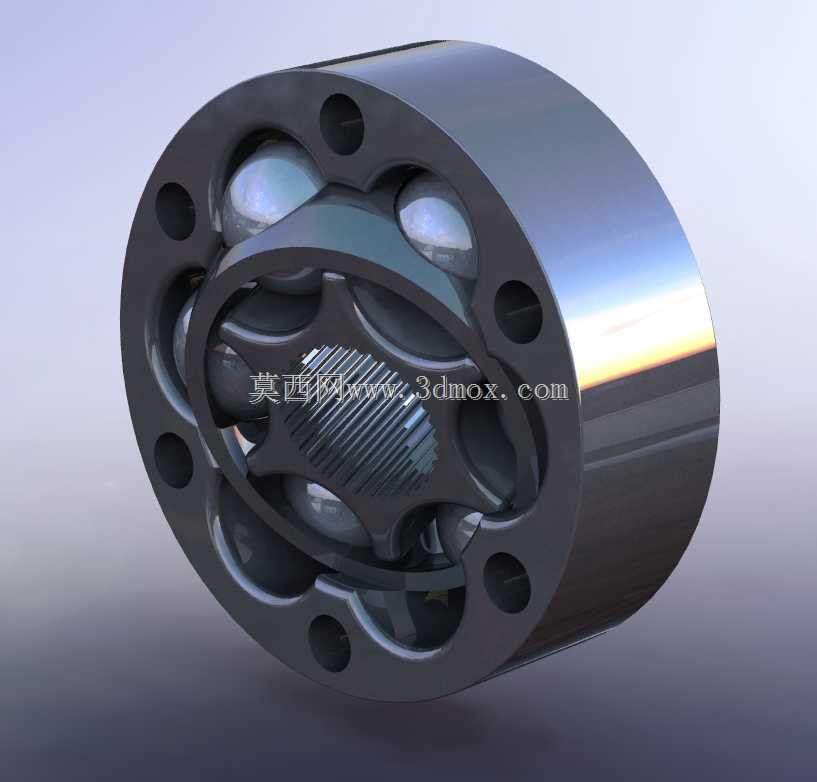

　　在越野赛车的传动系统布局中，等速万向节是保障动力在悬架跳动、转向角度变化过程中稳定传递的核心部件，本次涉及的固定型等速万向节，主要应用于越野赛车前轮驱动端的动力输出位置，适配GKN系列21型越野赛车的传动匹配需求。该部件为固定型号结构，区别于可轴向滑移的伸缩式万向节，固定型结构能够在实现大角度动力传递的同时，保证轮毂端的安装定位精度，避免传动过程中出现轴向窜动影响车轮定位参数。从结构设计逻辑来看，该万向节采用球笼式等速传动结构，内部钢球在星形套与钟形壳的滚道内运动，无论输入轴与输出轴之间存在多大的夹角，钢球始终处于两轴夹角的平分面上，保证输入与输出端的转速完全相等，避免越野工况下大角度转向、悬架大幅跳动时出现传动转速波动，

　　减少动力损耗与传动冲击。设计过程中严格遵循实车部件的比例关系，宽度、外径、螺栓孔的排布形式、保持架的轮廓尺寸、半轴轴孔的配合参数均与实物保持一致，非关键的外观倒角、表面纹理等特征也做了还原，能够直接用于越野赛车的底盘传动系统装配模拟，验证传动系统在极限跳动、最大转向角度下的运动干涉情况。该万向节的最大工作夹角可达45度，完全覆盖越野赛车在极限越野工况下的悬架跳动行程与转向角度需求，当车辆在攀爬陡坡、侧倾通过障碍时，车轮与主减速器输出端之间形成大角度夹角，该结构依然能够稳定传递扭矩，不会出现传动卡滞、动力中断的问题。安装边界方面，万向节法兰端的螺栓孔位置与轮毂轴承单元的安装孔位完全匹配，轴孔端的花键参数与半轴的花键参数适配，

　　装配时无需额外做结构修改即可完成定位，保持架的内部轮廓经过优化，钢球在滚道内的运动间隙控制在合理范围，既不会因为间隙过大出现传动异响，也不会因为间隙过小导致转动卡滞。在整车模拟场景中，该万向节可配合悬架上下摆臂、转向拉杆、轮毂单元等部件完成底盘运动学仿真，验证极限工况下万向节的角度变化是否在设计阈值内，避免实车装配后出现运动干涉、部件磨损过快的问题。对于越野赛车的改装与设计工作而言，精准的万向节模型能够帮助工程师提前校核传动系统的布局合理性，减少实车调试的迭代次数，尤其是在非铺装路面行驶时，传动系统承受的冲击载荷远大于铺装路面，等速万向节的结构强度与运动可靠性直接决定了车辆的越野通过性能，固定型结构的钟形壳与星形套采用高强度合金钢的结构设计逻辑，滚道表面做硬化处理的结构特征也在模型中有所体现，能够直观展示部件的受力承载路径，为后续的有限元强度分析提供准确的几何基础。
