Motenergy ME1117无刷直流电机结构设计

这款无刷直流电机可广泛适配电动轻型车辆动力驱动、小型工业自动化设备动力输出、新能源辅助动力单元、专用作业装备动力源等多类场景，能够在不同负载工况下提供稳定的动力输出，满足各类对动力转换效率、运行可靠性有较高要求的设备使用需求。作为动力转换核心部件，它的核心功能是将直流电能高效转化为旋转机械能，相较于传统有刷直流电机，它取消了碳刷与换向器的物理接触结构，运行过程中不存在碳刷磨损带来的耗材更换需求，也不会产生换向电火花，运行噪音更低、电磁干扰更小，能够长时间维持稳定的工作状态，大幅降低设备日常运维的频次与成本。

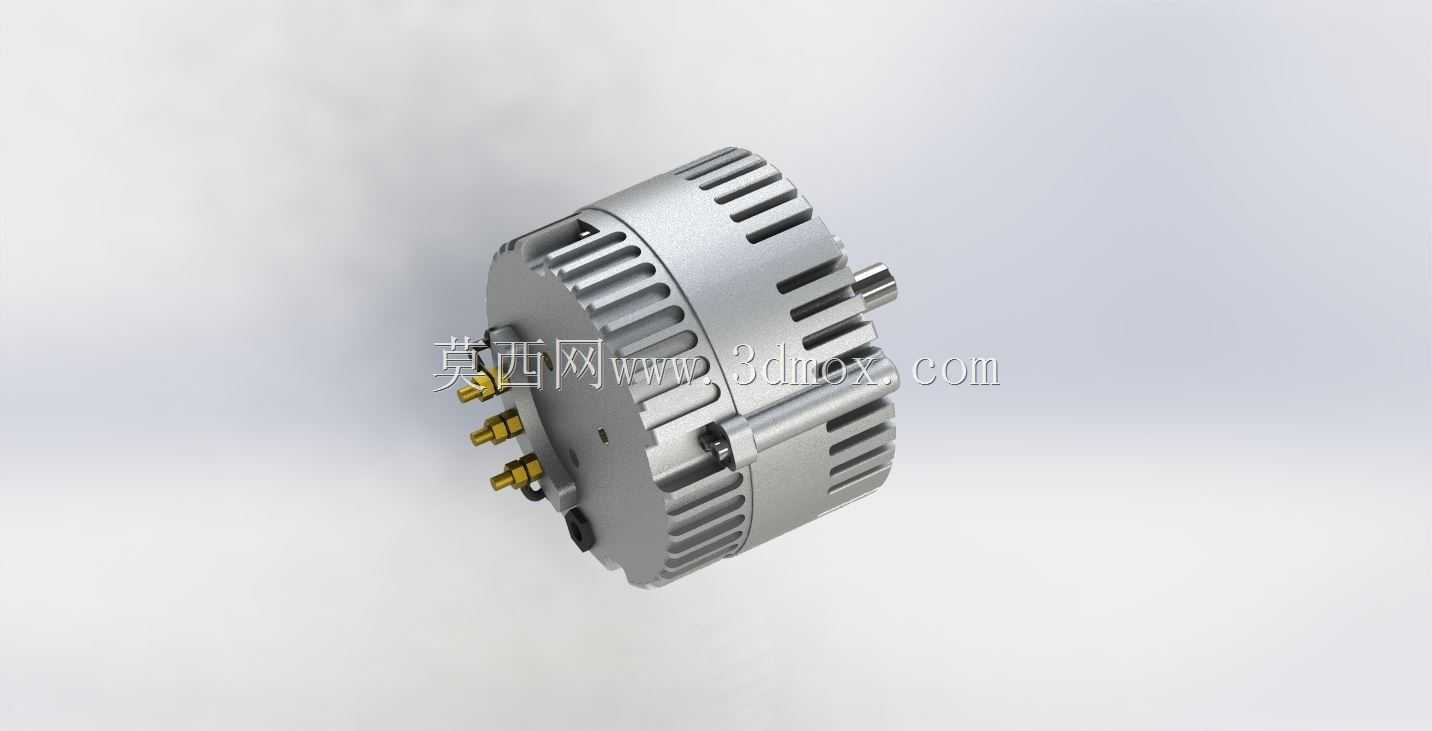

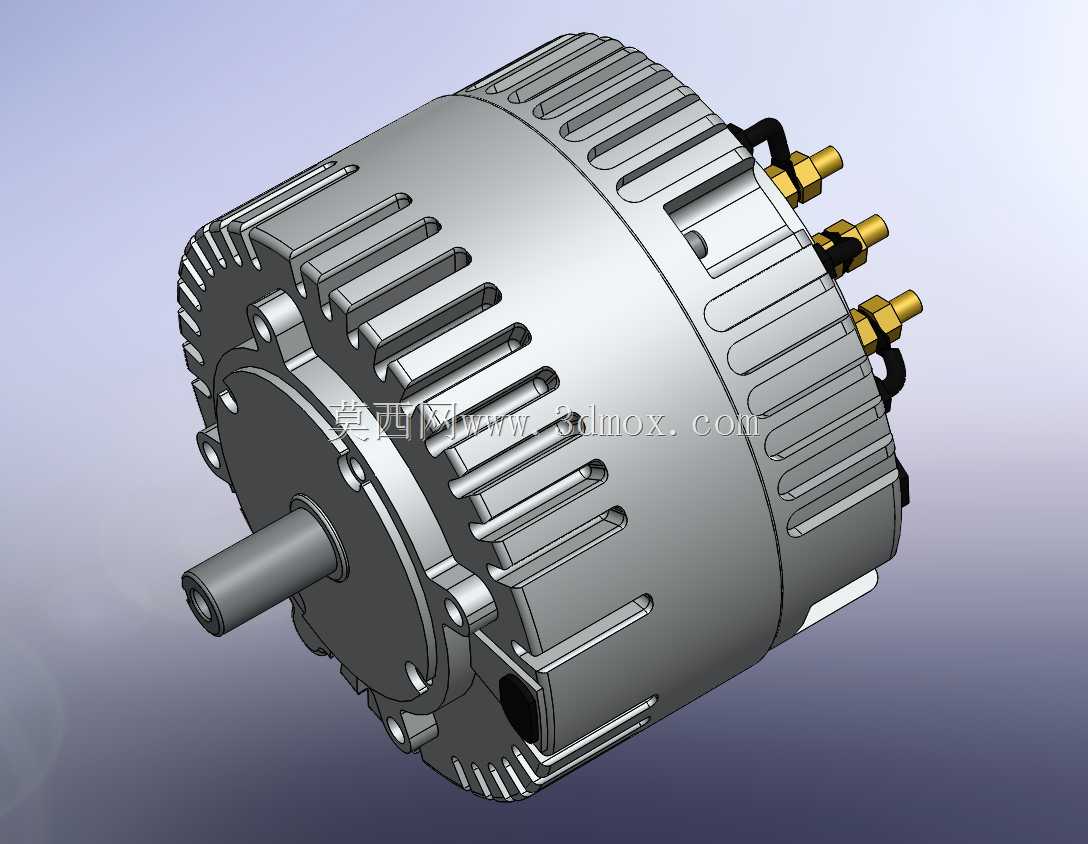

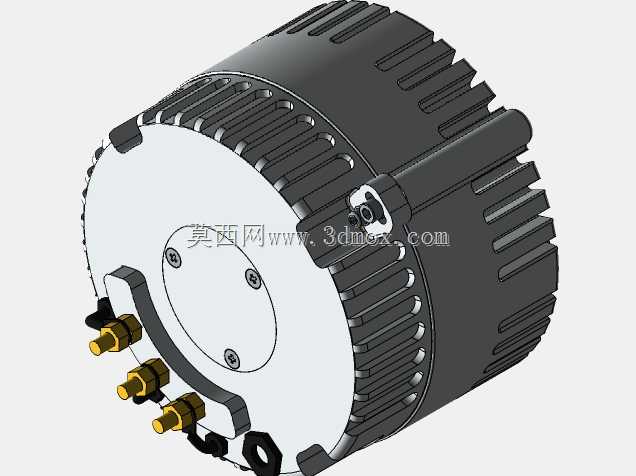

在整体设计思路上，这款电机采用了一体化集成式的结构布局，外壳采用周向均匀分布的轴向散热筋结构，在不额外增加电机整体外径尺寸的前提下，有效增大了壳体与空气的接触散热面积，电机运行过程中绕组与铁芯产生的热量可以通过壳体快速向外散发，能够适配长时间连续运行的工况需求，避免过热导致的磁钢退磁、绕组绝缘老化等问题，有效延长电机的使用寿命。电机前端盖采用定位止口与安装法兰一体化设计，输出轴采用高精度加工的圆柱轴身搭配键槽结构，既能够保证与负载端的同轴度安装精度，减少运行过程中的径向跳动，也可以通过键连接传递足额扭矩，避免动力传输过程中出现打滑、松脱的问题。电机侧部的三相接线端子采用带绝缘护套的黄铜接头设计，接线时可以直接通过紧固件压接导线，接触电阻小、导电性能稳定，同时绝缘护套能够避免接线部位裸露带来的短路风险，适配不同布线方式的安装需求。

从安装边界来看，这款电机的整体外形为类圆柱结构，周向散热筋的外轮廓为统一的圆周尺寸，安装时可以根据需求选择法兰端面安装或者壳体抱箍安装两种方式，输出轴的伸出长度、轴径尺寸都经过标准化匹配，能够适配多数常规传动部件的安装尺寸，接线端子的排布位置预留了充足的接线操作空间，不会与周边安装结构产生干涉，整体结构紧凑，在有限的安装空间内实现了功率密度的最大化，既可以作为独立动力单元直接配套设备使用，也可以作为动力模块集成到成套设备的动力系统中，适配不同场景的安装使用需求。
