小型液压系统配套3寸齿轮泵结构

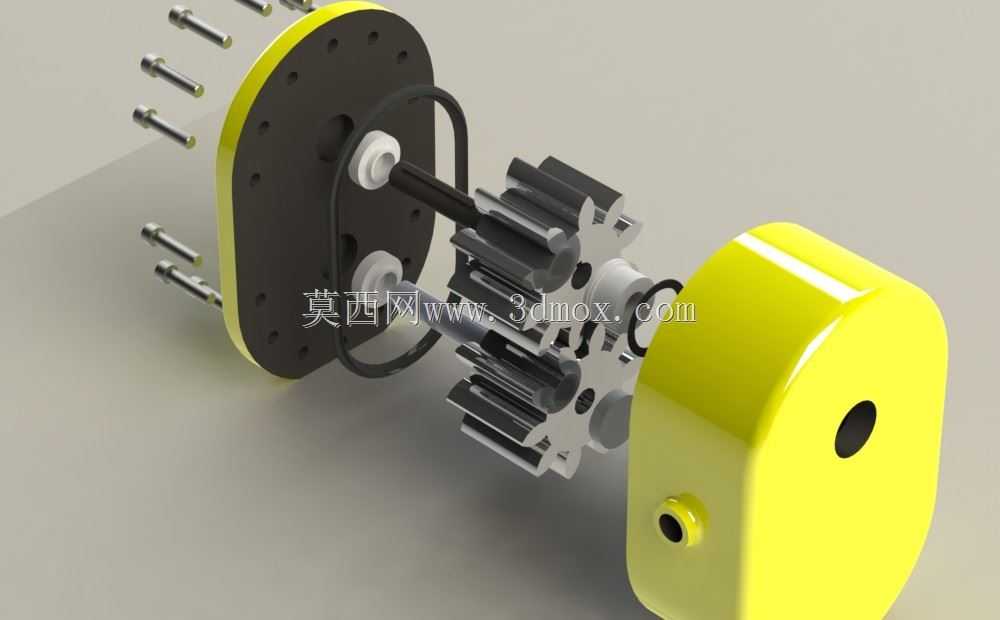

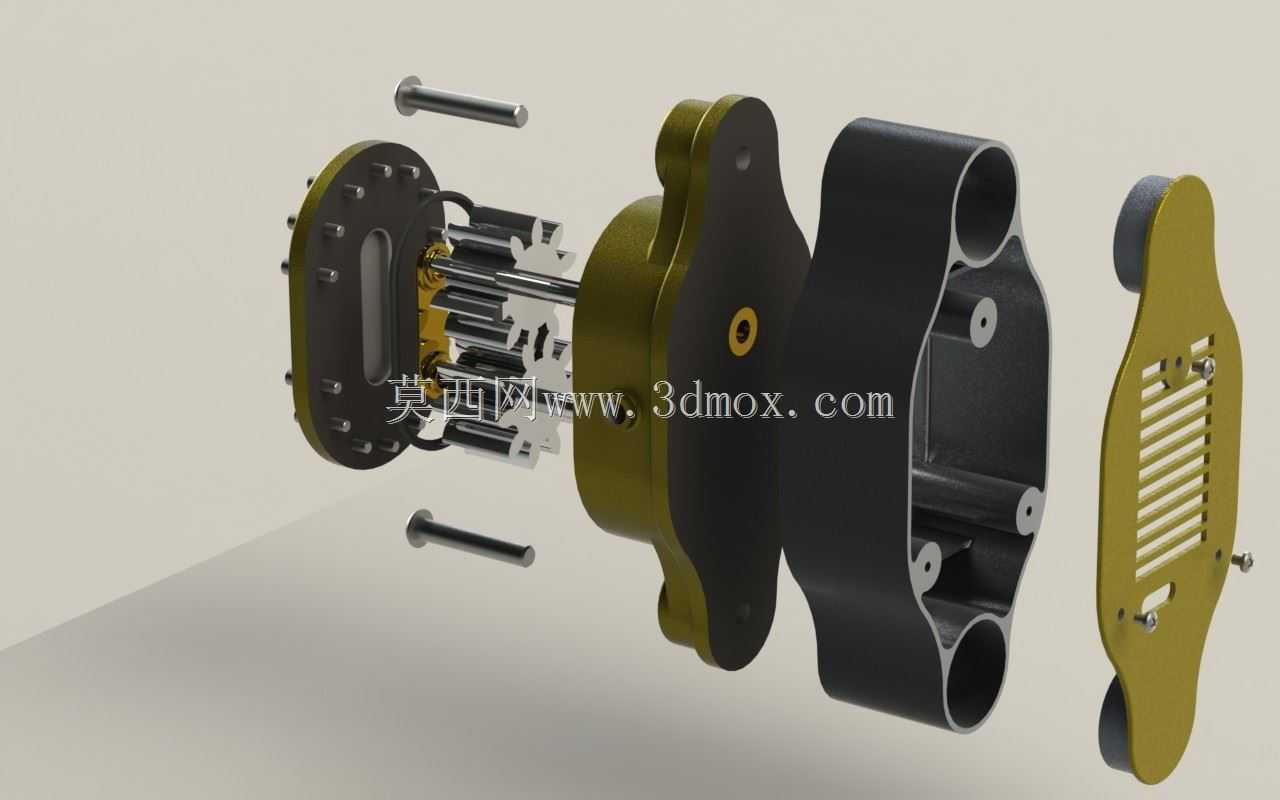

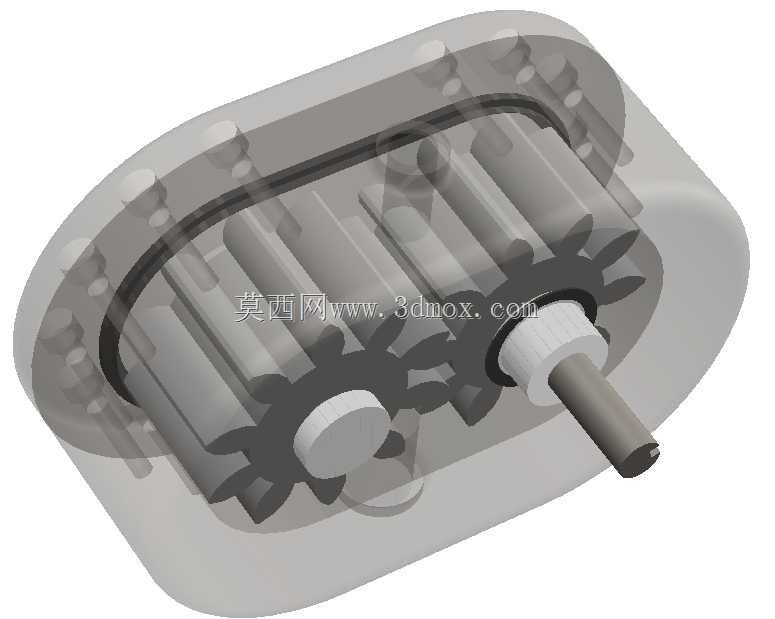

这款3寸规格的齿轮泵主要面向小型液压传动系统配套场景，可作为独立液压动力单元的核心压力发生部件，适配小型液压缸驱动、低压液压机具供油、小型设备润滑循环等实际工况，在小型工程机械辅助液压回路、非标自动化设备液压站、小型机床液压夹紧系统中都能发挥稳定的流体加压输送作用。该齿轮泵依靠一对相互啮合的直齿轮完成工作过程，流体从泵体侧方的吸入口进入泵腔后，随着齿轮的旋转，齿槽间的流体被带动沿泵体内壁向压力口方向移动，在齿轮啮合区域的容积变化作用下完成流体加压，最终从压力出口输出具备稳定压力的流体，整体结构没有复杂的单向阀或配流机构，运行过程平稳可靠，对流体清洁度的耐受度相比叶片泵、柱塞泵更高，日常维护难度更低。从设计思路来看，这款齿轮泵采用分体式泵壳结构，两侧端盖通过螺栓与中间泵体紧固连接，齿轮组件通过两端的轴承支撑在端盖的安装位上，轴向间隙可通过端盖与泵体之间的密封垫片进行微调，既能保证齿轮转动的顺畅度，又能减少内部泄漏提升容积效率；泵体上预留的两个通油接口采用标准管路连接尺寸，可直接适配常规液压管路的安装需求，无需额外制作过渡接头。在外形尺寸与安装边界上，这款齿轮泵整体结构紧凑，3寸的主体规格对应泵体核心通径尺寸，整体安装占用空间较小，泵体侧面预留的安装孔位可直接固定在液压站的安装面板或设备机架上，输入端可直接连接标准规格的电机输出轴，不需要额外加装复杂的传动连接组件；泵体内部的流道经过平滑过渡处理，能减少流体在泵腔内的流动阻力，降低运行过程中的流体噪声，啮合齿轮采用等模数直齿设计，加工难度低，后期如果出现齿轮磨损，可直接更换同规格齿轮组件完成维修，不需要整体更换泵体，能有效降低设备的后期维护成本。
