雪佛兰K5越野车型防滚架副车架结构设计

　　这套结构针对硬派越野车型的车身强化需求开发，核心覆盖防滚保护、副车架承载、车身侧围刚性提升三个核心功能方向，适配非承载式车身的越野改装与赛事应用场景。在越野穿越、场地拉力等复杂工况下，车辆易发生侧翻、底盘托底冲击、车身扭转超限等风险，这套管架结构可在乘员舱外围形成连续的笼式受力路径，将碰撞、翻滚时的外力快速分散至底盘纵梁与副车架连接点，避免乘员舱发生侵入性变形，同时提升整车扭转刚度，减少非铺装路面行驶时的车身异响与结构疲劳。设计阶段以原车车身施工图的安装边界为基准，所有管架的连接点位均匹配原车底盘的预留安装位，无需对原车纵梁、地板结构做破坏性切割，副车架部分采用与原车底盘纵梁同走向的矩形管作为承载基座，既承担防滚架的下支点固定载荷，

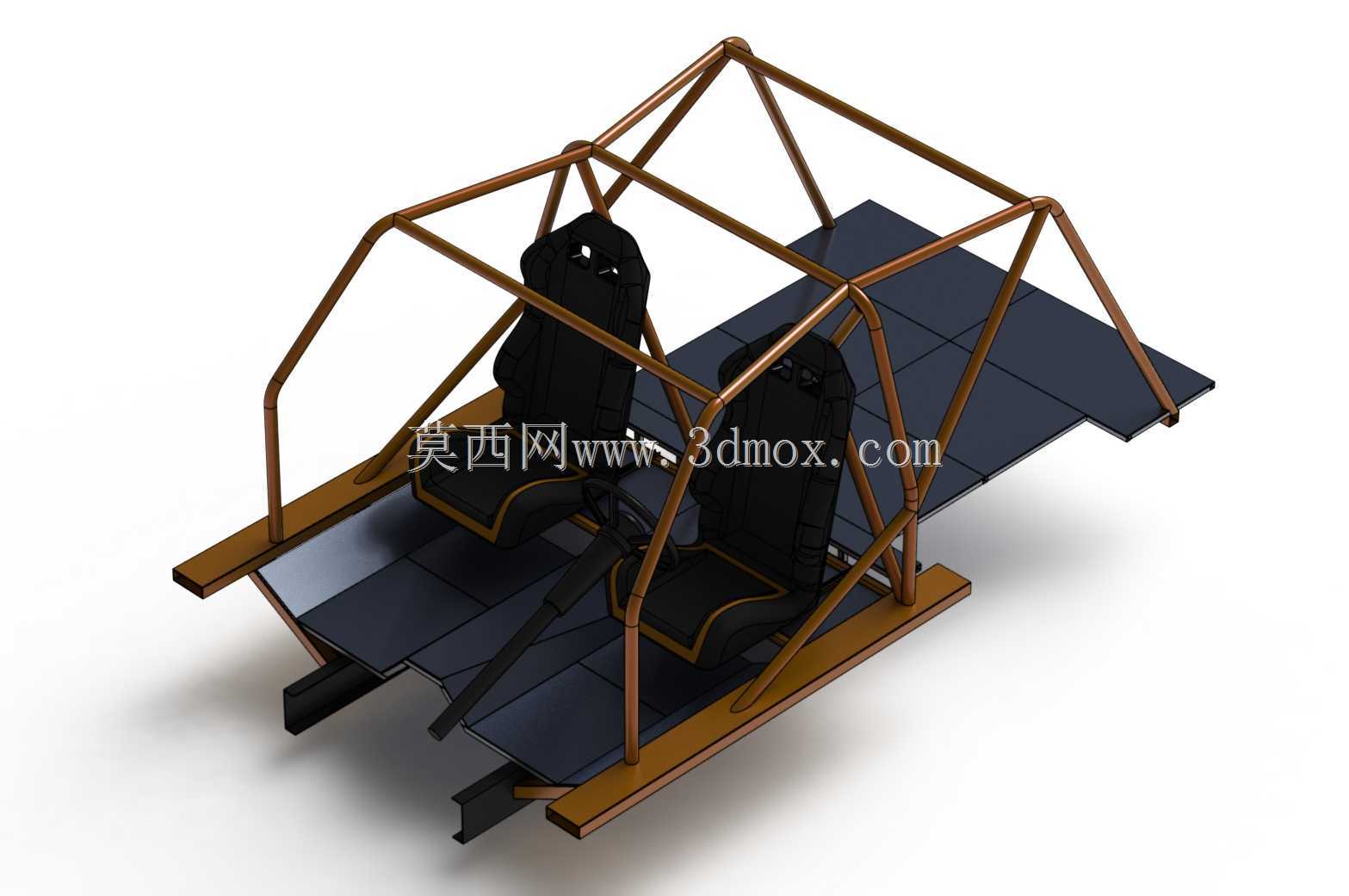

　　也可兼容改装座椅、操控机构的安装固定，新地板结构采用分块式平板设计，覆盖原车内地板的凸起区域，为改装座椅、安全带固定点提供平整的安装基准，同时预留传动机构、操控踏板的穿行空间，避免与原车转向、传动部件发生运动干涉。管架主体采用连续弯管工艺成型，侧围管梁从副车架前端沿车身侧围向上延伸至车顶横梁，再向后延伸至副车架后段，形成闭合的侧围受力环，A柱位置的管梁做了倾角优化，既保证前方视野不受过多遮挡，也能在正面碰撞、前翻工况下传递分散冲击力，车顶区域的交叉管结构可强化顶部承压能力，避免翻滚时车顶塌陷侵入乘员空间。双座椅安装位直接固定在副车架基座上，相比原车身座椅安装点，承载强度提升三倍以上，可匹配多点式安全带的安装需求，

　　适配赛事级安全配置的加装要求。船舷式侧围下沿结构可在车辆发生侧面托底、岩石刮蹭时，为车身侧围提供额外防护，避免外力直接冲击车门、底盘侧梁结构。所有管架的连接节点均采用相贯线切割配合满焊工艺，保证连接强度的同时减少应力集中，安装边界严格遵循原车车身侧面的轮廓尺寸，不会超出原车车身宽度，可兼容原厂外观覆盖件的安装，兼顾日常道路行驶的合规性与越野场景的结构安全性。
